16.4 变阻器 （同步练习）

21世纪教育网 –中小学教育资源及组卷应用平台

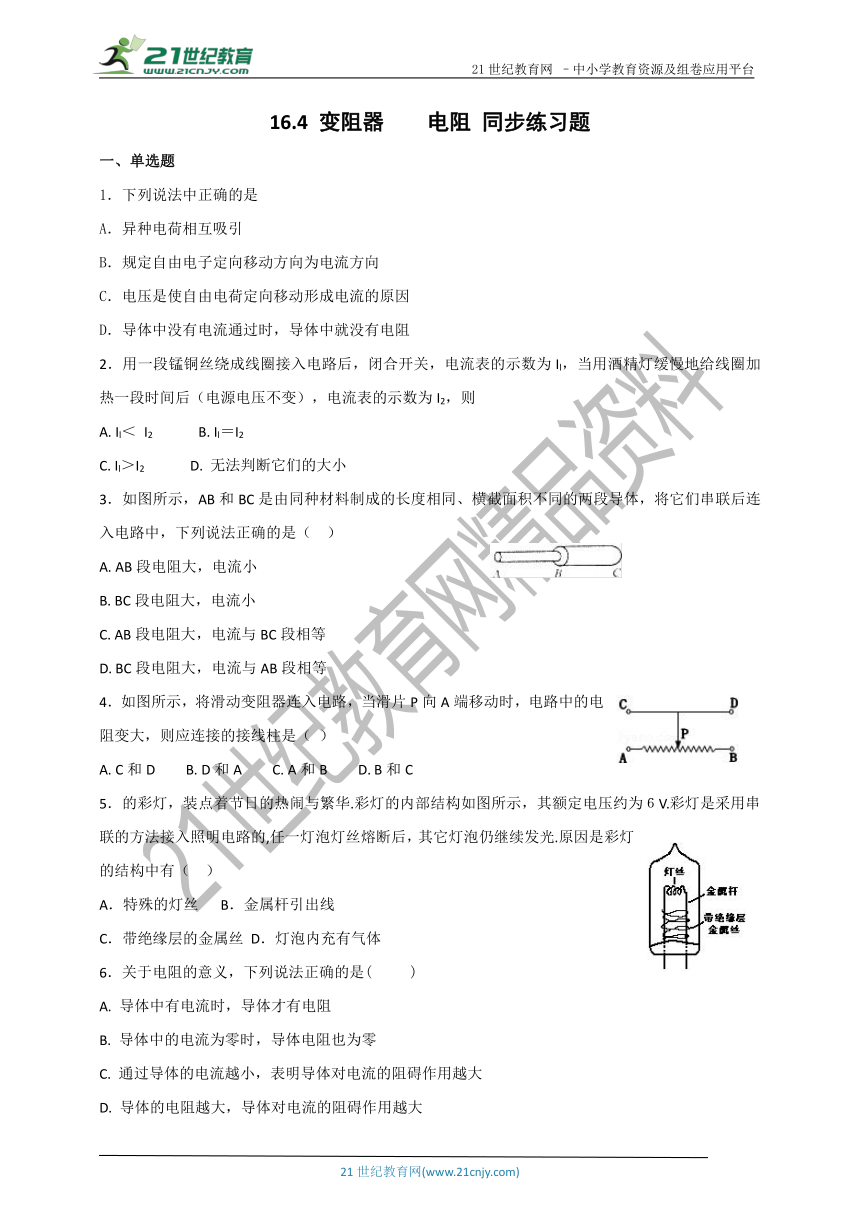

16.4 变阻器 电阻 同步练习题
一、单选题
1．下列说法中正确的是
A．异种电荷相互吸引
B．规定自由电子定向移动方向为电流方向
C．电压是使自由电荷定向移动形成电流的原因
D．导体中没有电流通过时，导体中就没有电阻
2．用一段锰铜丝绕成线圈接入电路后，闭合开关，电流表的示数为Il，当用酒精灯缓慢地给线圈加热一段时间后（电源电压不变），电流表的示数为I2，则
A. Il＜ I2　　 B. Il＝I2　
C. Il＞I2　　 D. 无法判断它们的大小
3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（ ）
A. AB段电阻大，电流小
B. BC段电阻大，电流小
C. AB段电阻大，电流与BC段相等
D. BC段电阻大，电流与AB段相等
4．如图所示，将滑动变阻器连入电路，当滑片P向A端移动时，电路中的电阻变大，则应连接的接线柱是（ ）
A. C和D B. D和A C. A和B D. B和C
5．的彩灯，装点着节日的热闹与繁华.彩灯的内部结构如图所示，其额定电压约为６V.彩灯是采用串联的方法接入照明电路的,任一灯泡灯丝熔断后，其它灯泡仍继续发光.原因是彩灯的结构中有（ ）
A．特殊的灯丝 B．金属杆引出线
C．带绝缘层的金属丝 D．灯泡内充有气体
6．关于电阻的意义，下列说法正确的是( )
A. 导体中有电流时，导体才有电阻
B. 导体中的电流为零时，导体电阻也为零
C. 通过导体的电流越小，表明导体对电流的阻碍作用越大
D. 导体的电阻越大，导体对电流的阻碍作用越大

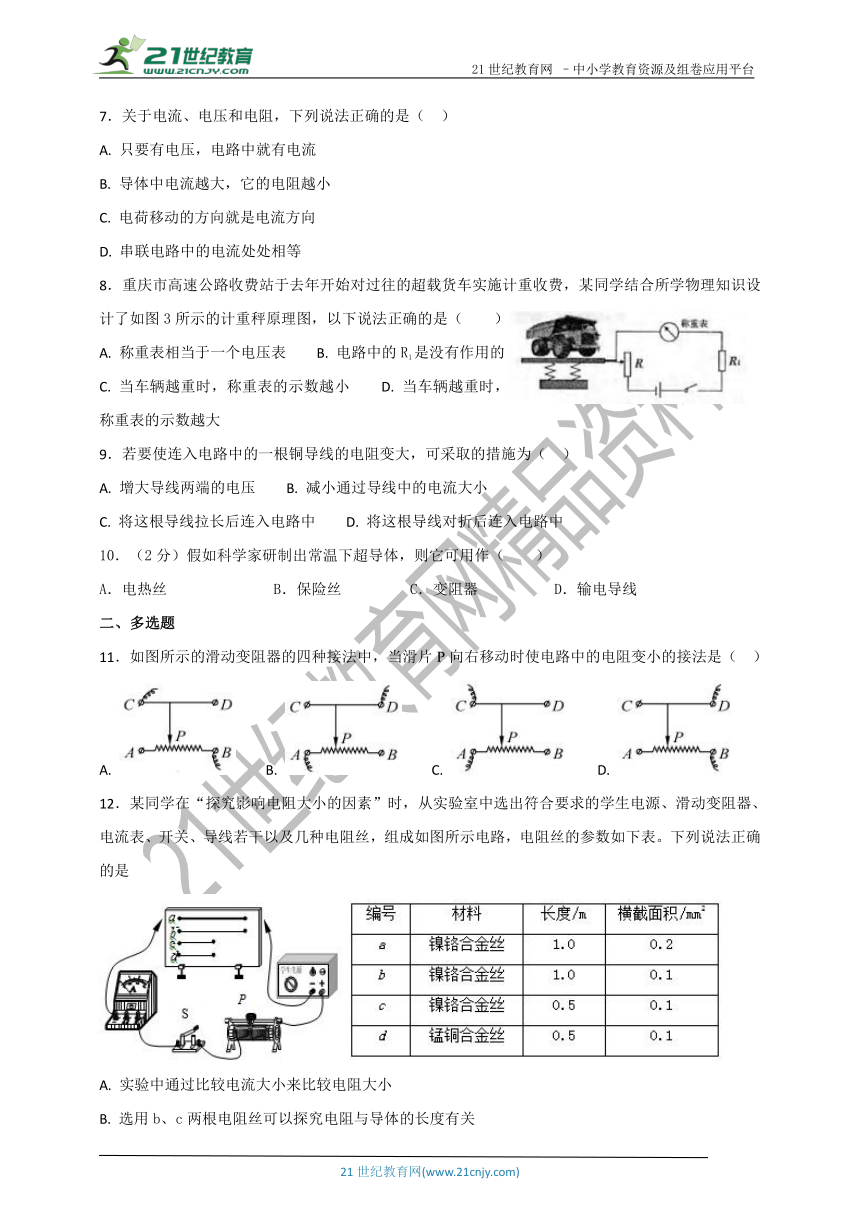

7．关于电流、电压和电阻，下列说法正确的是（ ）
A. 只要有电压，电路中就有电流
B. 导体中电流越大，它的电阻越小
C. 电荷移动的方向就是电流方向
D. 串联电路中的电流处处相等
8．重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（ ）
A. 称重表相当于一个电压表 B. 电路中的R1是没有作用的
C. 当车辆越重时，称重表的示数越小 D. 当车辆越重时，称重表的示数越大
9．若要使连入电路中的一根铜导线的电阻变大，可采取的措施为（ ）
A. 增大导线两端的电压 B. 减小通过导线中的电流大小
C. 将这根导线拉长后连入电路中 D. 将这根导线对折后连入电路中
10．（2分）假如科学家研制出常温下超导体，则它可用作（　　）
A．电热丝 B．保险丝 C．变阻器 D．输电导线
二、多选题
11．如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（ ）
A. B. C. D.
12．某同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，组成如图所示电路，电阻丝的参数如下表。下列说法正确的是
A. 实验中通过比较电流大小来比较电阻大小
B. 选用b、c两根电阻丝可以探究电阻与导体的长度有关
C. 若电阻丝c断了，选用b、d两根电阻丝也可以探究电阻与导体的材料有关
D. 实验中滑动变阻器的作用是控制电流一定

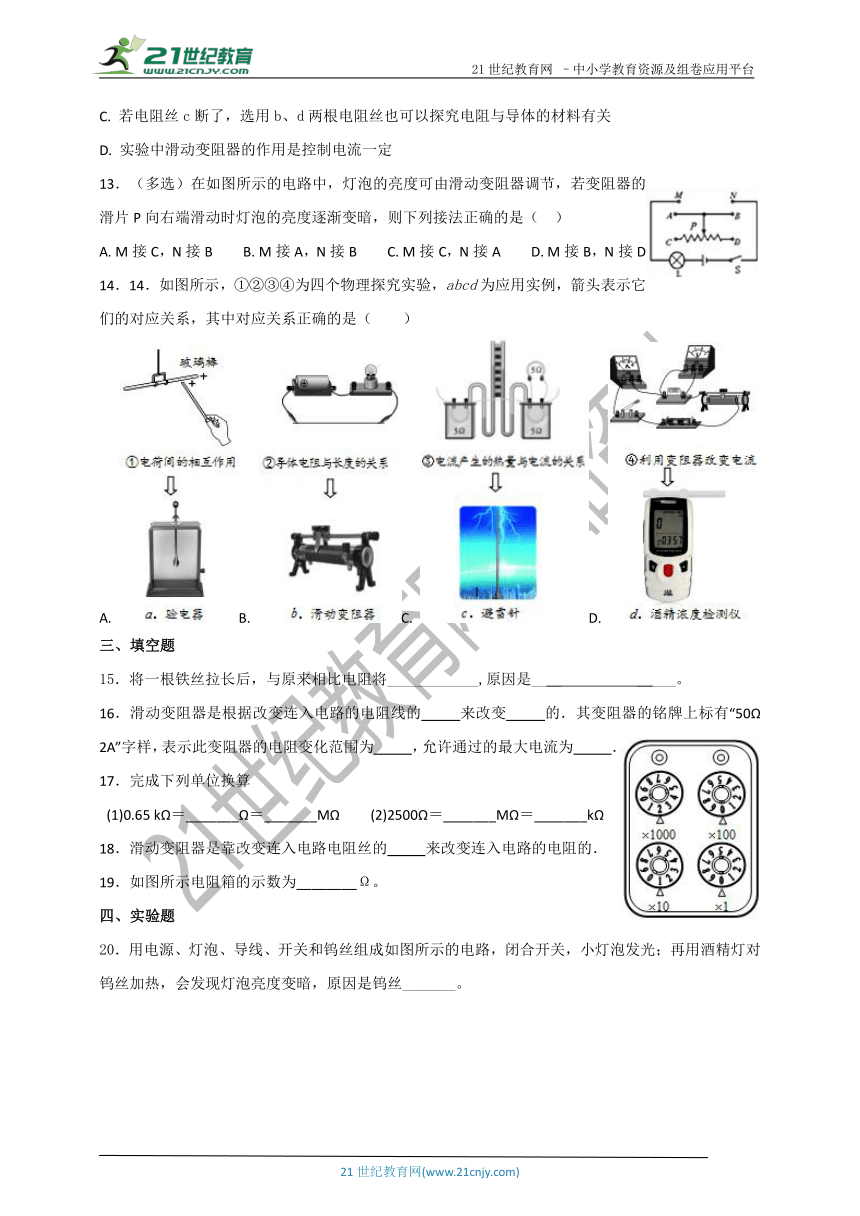

13．（多选）在如图所示的电路中，灯泡的亮度可由滑动变阻器调节，若变阻器的滑片P向右端滑动时灯泡的亮度逐渐变暗，则下列接法正确的是（ ）
A. M接C，N接B B. M接A，N接B C. M接C，N接A D. M接B，N接D
14．14．如图所示，①②③④为四个物理探究实验，abcd为应用实例，箭头表示它们的对应关系，其中对应关系正确的是（　　）
A. B. C. D.
三、填空题
15．将一根铁丝拉长后，与原来相比电阻将____________,原因是____　　　　　_____。
16．滑动变阻器是根据改变连入电路的电阻线的 来改变 的．其变阻器的铭牌上标有“50Ω 2A”字样，表示此变阻器的电阻变化范围为 ，允许通过的最大电流为 ．
17．完成下列单位换算
(1)0.65 kΩ＝_______Ω＝_______MΩ (2)2500Ω＝_______MΩ＝_______kΩ
18．滑动变阻器是靠改变连入电路电阻丝的 来改变连入电路的电阻的．
19．如图所示电阻箱的示数为________Ω。
四、实验题
20．用电源、灯泡、导线、开关和钨丝组成如图所示的电路，闭合开关，小灯泡发光；再用酒精灯对钨丝加热，会发现灯泡亮度变暗，原因是钨丝_______。

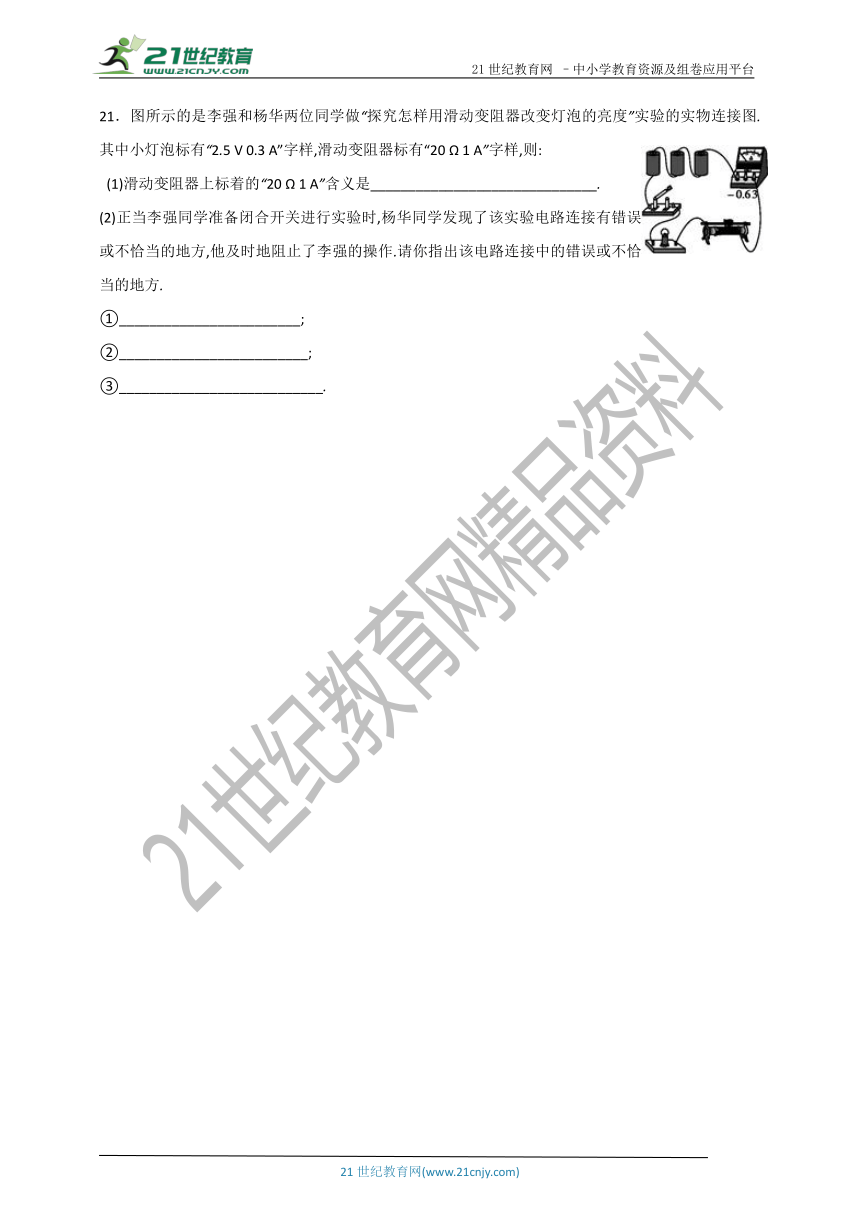

21．图所示的是李强和杨华两位同学做“探究怎样用滑动变阻器改变灯泡的亮度”实验的实物连接图.其中小灯泡标有“2.5 V 0.3 A”字样,滑动变阻器标有“20 Ω 1 A”字样,则:
(1)滑动变阻器上标着的“20 Ω 1 A”含义是______________________________.
(2)正当李强同学准备闭合开关进行实验时,杨华同学发现了该实验电路连接有错误或不恰当的地方,他及时地阻止了李强的操作.请你指出该电路连接中的错误或不恰当的地方.
①________________________;
②_________________________;
③___________________________.

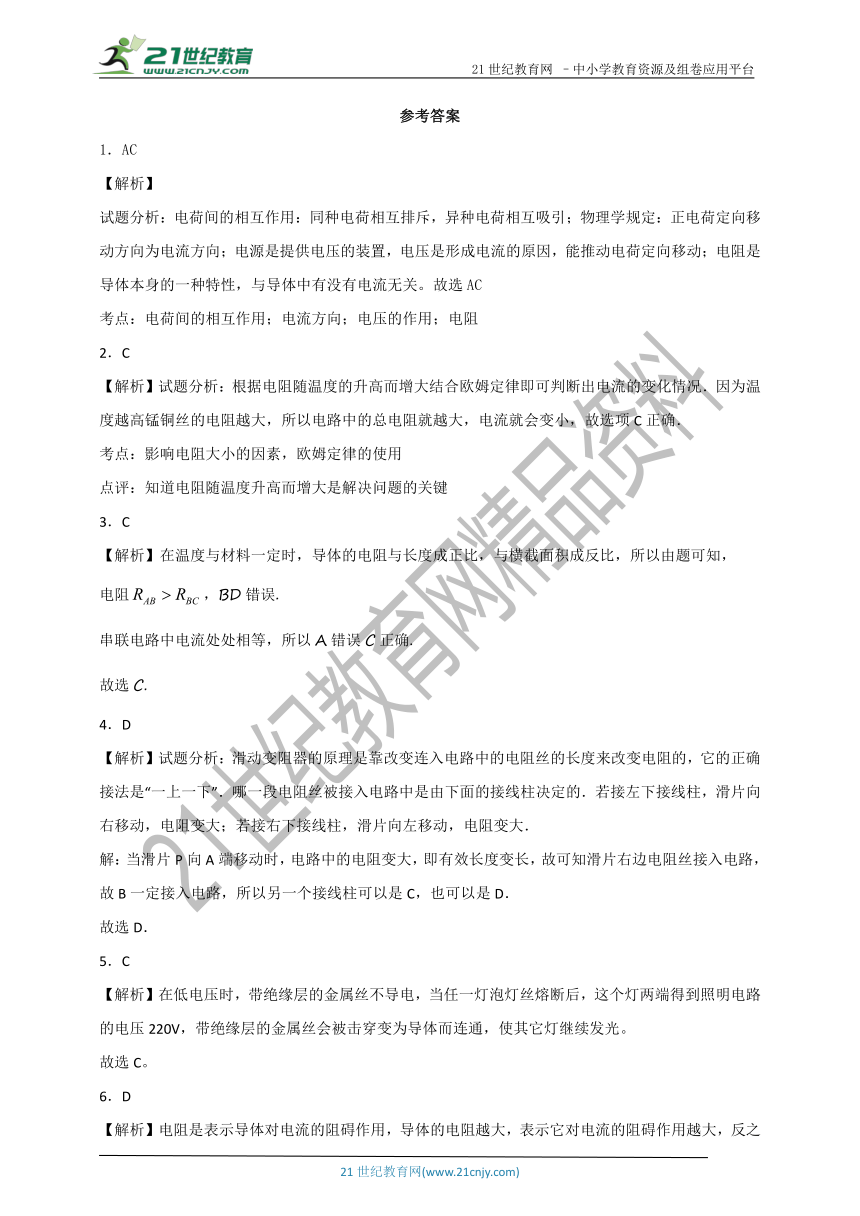

参考答案
1．AC
【解析】
试题分析：电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；物理学规定：正电荷定向移动方向为电流方向；电源是提供电压的装置，电压是形成电流的原因，能推动电荷定向移动；电阻是导体本身的一种特性，与导体中有没有电流无关。故选AC
考点：电荷间的相互作用；电流方向；电压的作用；电阻
2．C
【解析】试题分析：根据电阻随温度的升高而增大结合欧姆定律即可判断出电流的变化情况．因为温度越高锰铜丝的电阻越大，所以电路中的总电阻就越大，电流就会变小，故选项C正确．
考点：影响电阻大小的因素，欧姆定律的使用
点评：知道电阻随温度升高而增大是解决问题的关键
3．C
【解析】在温度与材料一定时，导体的电阻与长度成正比，与横截面积成反比，所以由题可知，
电阻，BD错误.
串联电路中电流处处相等，所以A错误C正确.
故选C.
4．D
【解析】试题分析：滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．
解：当滑片P向A端移动时，电路中的电阻变大，即有效长度变长，故可知滑片右边电阻丝接入电路，故B一定接入电路，所以另一个接线柱可以是C，也可以是D．
故选D．
5．C
【解析】在低电压时，带绝缘层的金属丝不导电，当任一灯泡灯丝熔断后，这个灯两端得到照明电路的电压220V，带绝缘层的金属丝会被击穿变为导体而连通，使其它灯继续发光。
故选C。
6．D
【解析】电阻是表示导体对电流的阻碍作用，导体的电阻越大，表示它对电流的阻碍作用越大，反之则越小。它是导体本身的一种性质；大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．故A. B. C错误；
故选D.
7．D
【解析】A. 电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；故A错误；B. 电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。故B错误；C. 规定正电荷定向移动的方向为电流的方向。故C错误；D. 串联电路的电流特点是：电流处处相等；故D正确。故选D
8．D
【解析】称重表串联在电路中，所以是一个电流表，不是电压表，故A错误。
电路中的R1起到保护电路的作用，故B错误。
当车辆越重时，滑动变阻器连入电路的电阻越小，根据可得，电路中电流越大，称重表的示数越大，故C错误，D正确。
答案为D。
9．C
【解析】影响电阻大小的因素有：导线的材料、横截面积、长度和温度有关，当材料不变时，导线越长、横截面积越小电阻越大，与两端的电压和通过的电流无关，故AB不符合题意；将这根导线拉长后连入电路中时，导体的材料和温度不变，长度变长、横截面积变小，导体的电阻变大，故C符合题意；将这根导线对折后连入电路中时，导体的材料和温度不变，横截面积变大、长度变短，导体的电阻变小，故D不符合题意，故选C。
10．D
【解析】
试题分析：超导体电阻为0，电阻为0，电流通过时，就不会产生电流热效应。保险丝、电热丝和变阻器都是利用电流热效应工作的，它不能使用超导体。远距离输电中的输电导线会因为电流的热效应而消耗电能，输电导线利用超导体可以节约电能。正确的选择是D。
考点：电流的热效应
11．AD
【解析】解答：AD、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故AD符合题意。BC、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故BC不符合题意。
点睛：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小
12．ABC
【解析】A. 由欧姆定律可知，电流和电阻成反比，所以可以比较电流大小来比较电阻大小，A正确.
B. b、c两根电阻丝材料和横截面积相同，所以可以探究电阻与导体的长度有关，B正确.
C. 因为实验时接线柱是用夹子连接的，可以自由的移动，所以选用b、d两根电阻丝时可以保证长度相同，故可以探究电阻与导体的材料有关，C正确.
D. 实验中滑动变阻器的作用是保护电路，D错误.
故选ABC.
点睛：本题考查了影响电阻大小因素的实验，侧重考查了学生对控制变量法的掌握和应用，是一道较为简单的探究题.
13．AC
【解析】滑动变阻器的滑片右移时,灯泡变暗,功率变小,根据P=I2R，电路中电流变小。电源电压不变，电流变小，说明变阻器接入电路的电阻变大，则滑动变阻器接入电路的电阻丝变长。则若M接C时，N应接A或B.
14．ABD
【解析】A、①图说明同种电荷相互排斥，验电器就是根据这个原理制成的，故A正确；
B、②图通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，这也是滑动变阻器的变阻原理，故B正确；
C、③图中的避雷针是利用导体导电的性质制成的，故C错误；
D、④图说明通电导体在磁场中受力而运动，电动机就是根据这个原理制成的，故D正确．
故选ABD．
15．变大，长度增大横截面积减小
【解析】分析：影响电阻大小的因素有：材料、长度、横截面积和温度．在材料和温度相同时，长度越长，横截面积越小电阻越大．
解答：解：将一根铁丝拉长后，长度变长了，横截面积变小了，所以电阻变大了．
故答案为：变大、长度增大横截面积减小．
点评：本题比较基本，只要知道影响电阻大小的因素即可解答．
16．长度；接入电路的阻值；0～50Ω；2A
【解析】试题分析：滑动变阻器通过改变接入电路的电阻丝的长度改变滑动变阻器接入电路的阻值；根据对滑动变阻器铭牌含义的掌握分析答题．
解：（1）滑动变阻器是通过改变连入电路中电阻丝的长度来改变滑动变阻器接入电路的阻值的．
（2）变阻器铭牌的“50Ω，2A”表示此变阻器的电阻变化范围为0～50Ω，允许通过的最大电流是2A．
故答案为：长度；接入电路的阻值；0～50Ω；2A．
【点评】本题考查了滑动变阻器的原理、对滑动变阻器铭牌含义的掌握，是一道基础题，熟练掌握基础知识即可正确解题．
17． 650 6.5×10-4 2.5×10-3 2.5
【解析】根据单位间的倍数关系解答：
(1)
(2)
答案： (1). 650 (2). 6.5×10-4 (3). 2.5×10-3 (4). 2.5
点睛：单位换算看似不难，但在实际的做题当中，有很多错误，除了关系是记清楚，还要更注意认真仔细，有必要专门练习一下。
18．长度
【解析】试题分析：据课本所提到的滑动变阻器的变阻原理填空即可．
解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．
故答案为：长度．
19．2010
【解析】电阻箱的示数：
20．电阻变大
【解析】
试题分析：因为金属导体的电阻会随温度的升高而增大．用酒精灯对钨丝进行加热，钨丝的温度升高，电阻变大，使电路的总电阻变大，电流变小，根据P=UI可知，电源电压不变，电流变小时，灯泡的实际功率变小，亮度变暗．
考点：本题考查影响电阻大小的因素
点评：本题只要知道温度对电阻的影响即可解答．注意：金属导体的电阻随温度的升高而增大．但也有一些导体的电阻是随温度的升高而减小的．
21． 滑动变阻器的最大阻值是20 Ω,允许通过的最大电流是1 A 电流表正负接线柱接反了 电流表的量程选错了 滑动变阻器的滑片位置不正确
【解析】（1）、滑动变阻器铭牌上的“20Ω”是该变阻器的最大电阻，从而我们就得知该变阻器的变阻范围是0～20Ω；“1A”是该变阻器允许通过的最大电流，如果电流超过了1A就会烧坏滑动变阻．所以铭牌上的数字是有含义的．
（2）、①连接电流表时，一定要注意电流表的正、负接线柱的接法要正确，必须让电流从正接线柱流入，从负接线柱流出．如果接反，指针会反向偏转，既测不出电流值，还可能会损坏电流表．
②使用电流表测电流时，我们要选择合适的量程．在不超过小量程的情况下，我们应选择小量程以提高读数的准确性．由图可知，电源电压是4.5V，灯泡与滑动变阻器是串联的，当变阻器的阻值为零时，此时电路中的电流最大．根据灯泡上的“2.5V 0.3A”，我们算得灯泡的电阻为 ，所以这个电路中的最大电流是：
再综合考虑小灯泡的额定电流只有0.3A，所以可以判断电流表应该使用小量程．
③为了保护电路，所以在闭合开关前，应将滑动变阻器的滑片滑到阻值最大处，此时电流是最小的．从图上来看，变阻器所接的是左上右下这两个接线柱，所以应将滑片滑到最左端，此时电阻才是最大值．
故答案为： (1). 滑动变阻器的最大阻值是20 Ω,允许通过的最大电流是1 A (2). 电流表正负接线柱接反了 (3). 电流表的量程选错了 (4). 滑动变阻器的滑片位置不正确
【点睛】根据电流表的使用规则和滑动变阻器的使用规则去判断是重点。
