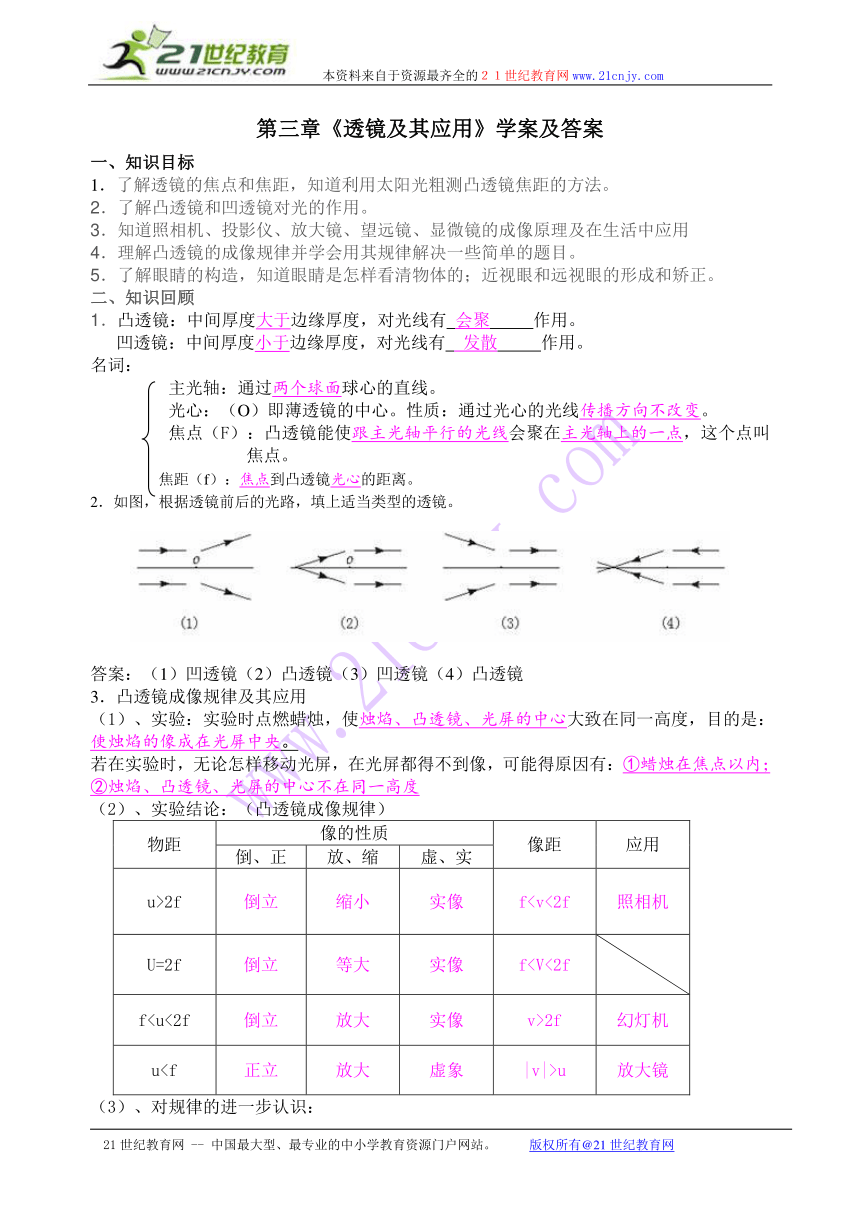

第三章《透镜及其应用》学案及答案
一、知识目标
1．了解透镜的焦点和焦距，知道利用太阳光粗测凸透镜焦距的方法。
2．了解凸透镜和凹透镜对光的作用。
3．知道照相机、投影仪、放大镜、望远镜、显微镜的成像原理及在生活中应用
4．理解凸透镜的成像规律并学会用其规律解决一些简单的题目。
5．了解眼睛的构造，知道眼睛是怎样看清物体的；近视眼和远视眼的形成和矫正。
二、知识回顾
1．凸透镜：中间厚度大于边缘厚度，对光线有 会聚 作用。
凹透镜：中间厚度小于边缘厚度，对光线有 发散 作用。
名词：
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2．如图，根据透镜前后的光路，填上适当类型的透镜。
答案：（1）凹透镜（2）凸透镜（3）凹透镜（4）凸透镜
3．凸透镜成像规律及其应用
（1）、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰、凸透镜、光屏的中心不在同一高度
（2）、实验结论：（凸透镜成像规律）
物距 像的性质 像距 应用
倒、正 放、缩 虚、实
u>2f 倒立 缩小 实像 fU=2f 倒立 等大 实像 ff2f 幻灯机
uu 放大镜
（3）、对规律的进一步认识：

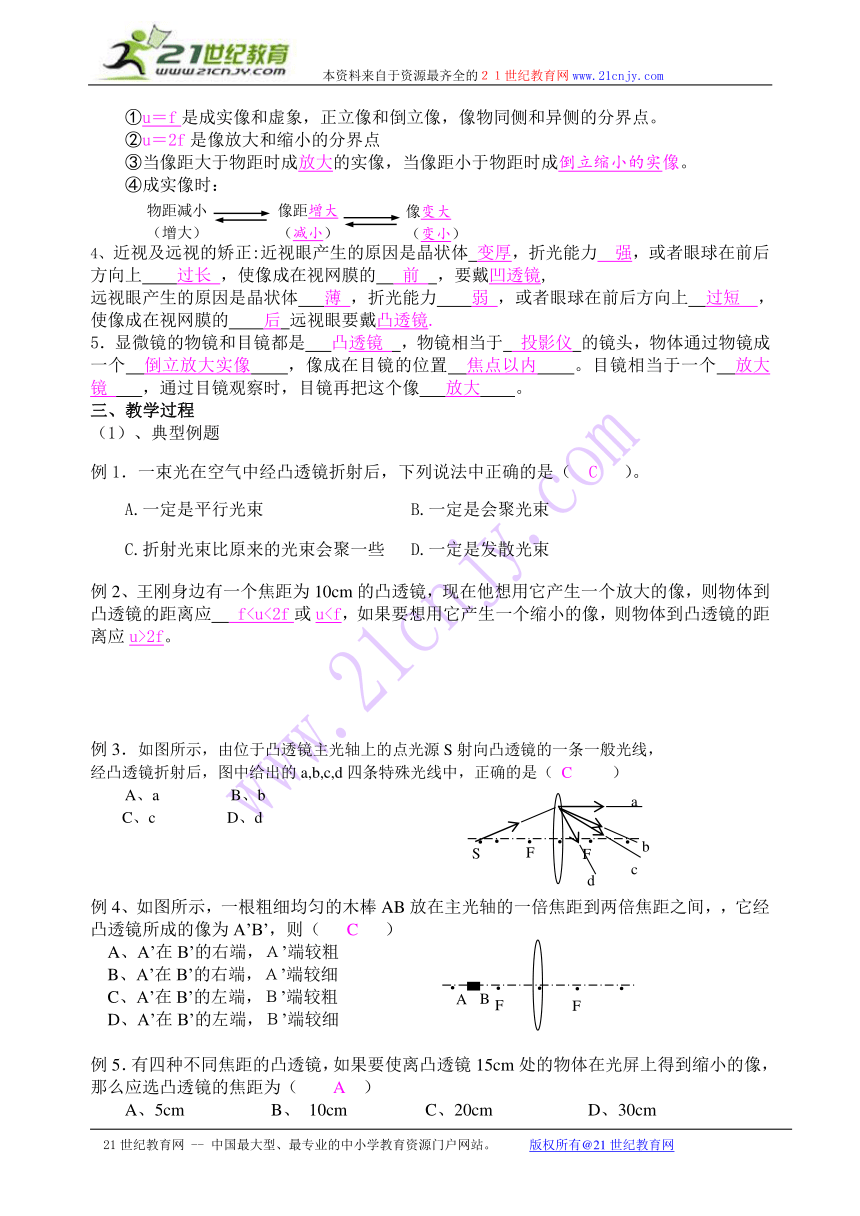

①u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。
②u＝2f是像放大和缩小的分界点
③当像距大于物距时成放大的实像，当像距小于物距时成倒立缩小的实像。
④成实像时：
4、近视及远视的矫正:近视眼产生的原因是晶状体 变厚，折光能力 强，或者眼球在前后方向上 过长 ，使像成在视网膜的 前 ，要戴凹透镜,
远视眼产生的原因是晶状体 薄 ，折光能力 弱 ，或者眼球在前后方向上 过短 ，使像成在视网膜的 后 远视眼要戴凸透镜.
5．显微镜的物镜和目镜都是 凸透镜 ，物镜相当于 投影仪 的镜头，物体通过物镜成一个 倒立放大实像 ，像成在目镜的位置 焦点以内 。目镜相当于一个 放大镜 ，通过目镜观察时，目镜再把这个像 放大 。
三、教学过程
（1）、典型例题
例1．一束光在空气中经凸透镜折射后，下列说法中正确的是（ C ）。
　　A.一定是平行光束　 B.一定是会聚光束
　　C.折射光束比原来的光束会聚一些 D.一定是发散光束
例2、王刚身边有一个焦距为10cm的凸透镜，现在他想用它产生一个放大的像，则物体到凸透镜的距离应 f2f。
例3．如图所示，由位于凸透镜主光轴上的点光源S射向凸透镜的一条一般光线，
经凸透镜折射后，图中给出的a,b,c,d四条特殊光线中，正确的是（ C ）
A、a B、b
C、c D、d
例4、如图所示，一根粗细均匀的木棒AB放在主光轴的一倍焦距到两倍焦距之间，，它经凸透镜所成的像为A’B’，则（ C ）
A、A’在B’的右端，Ａ’端较粗
B、A’在B’的右端，Ａ’端较细
C、A’在B’的左端，Ｂ’端较粗
D、A’在B’的左端，Ｂ’端较细
例5．有四种不同焦距的凸透镜，如果要使离凸透镜15cm处的物体在光屏上得到缩小的像，那么应选凸透镜的焦距为（　 A　）
A、5cm B、 10cm C、20cm D、30cm
(2)、当堂测验
1、人的眼球好像一架 照相机 ， 晶状体和角膜 的共同作用相当于一个凸透镜，它把来自物体的光会聚在 视网膜上 。
2、清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠相当于 放大镜 ，叶脉通过露珠形成一个放大的 正立 、 虚 的像。
3、有一种望远镜是由两组凸透镜组成的，物镜的作用是使远处的物体在 在焦点 附近成像。目镜的作用相当于一个 放大镜 。
4、小明把写着F字样的胶片放在教学投影仪上。此时屏幕上刚好形成一个清晰的像，如果他要想得到更大的清晰的像，应使投影仪　远离　（“远离”或“靠近” ）屏幕，并把透镜向　　下　（“上”或“下” ）移动。
5、关于实像和虚像，下列说法中正确的是 （ D ）
A、实像和虚像都能在光屏上显示
B、实像只能显示在光屏上，不能用眼睛看到
C、物体通过凸透镜所成的实像有可能是正立的
D、虚像能用眼睛看到，但不能显示在光屏上
6、在放映幻灯时，想在屏幕上得到一个与图甲完全相似的放大的钥匙的像，则幻灯片应与图乙中哪种插法一致（ C ）
7．用研究凸透镜成像的实验中，物体沿凸透镜的主轴从焦点外逐渐远离凸透镜时，像的位置和大小将（ B ）
A 像逐渐靠近凸透镜并变大 B 像逐渐靠近凸透镜并变小
C 像逐渐远离凸透镜并变大 D 像逐渐远离凸透镜并变小
8．（多选）在使用照相机时，下列做法中正确的是（ BC ）。
　　A.拍摄远景时，应当将镜头向前伸 B.拍摄近景时，应当将镜头向前伸
　　C.阴天拍摄景物时，应当开大光圈 D.阴天拍摄景物时，应当缩小光圈
9、如下图所示是“探究凸透镜成像规律”的实验装置图，放好仪器，点燃蜡烛，调整透镜和光屏的高度，使它们的中心跟 烛焰 中心大致在 同一直线上 。这样做的目的是　　　　能使像成在光屏的中心　。
①如果将蜡烛放在A点时，移动光屏会在屏上出现一个 、 的实像。它的应用是 照相机 。
　②如果将蜡烛放在B点，移动光屏，会在屏上
出现一个 倒立 、 放大的实像。
应用是 投影仪 。
　③如果将蜡烛放在C点，可以得到一个 正立、 放大 的虚像，应用是 放大镜。
　④实验时，如果用纸将凸透镜的上半部遮掉，光屏还能成完整的像吗？
答： 能 。
⑤在实验中，若将蜡烛放在某一位置后，无论怎样移动，都无法在光屏上的得到清晰的像，请分析造成这一现象的可能原因：
a； 蜡烛在焦点以内 。
b：烛焰、凸透镜、光屏的中心不在同一高度 。
老师温馨提示：
将透镜规律一定要熟记；争取更大的成功
物距减小
（增大）
像距增大
（减小）
像变大
（变小）
·
F
F
·
·
·
·
·
S
a
b
c
d
·
F
F
·
·
·
·
A
B
A B C D
甲
乙
2F
F
A
F`
2F`
B
C
