19.2 广播电视与通信
图片预览
文档简介

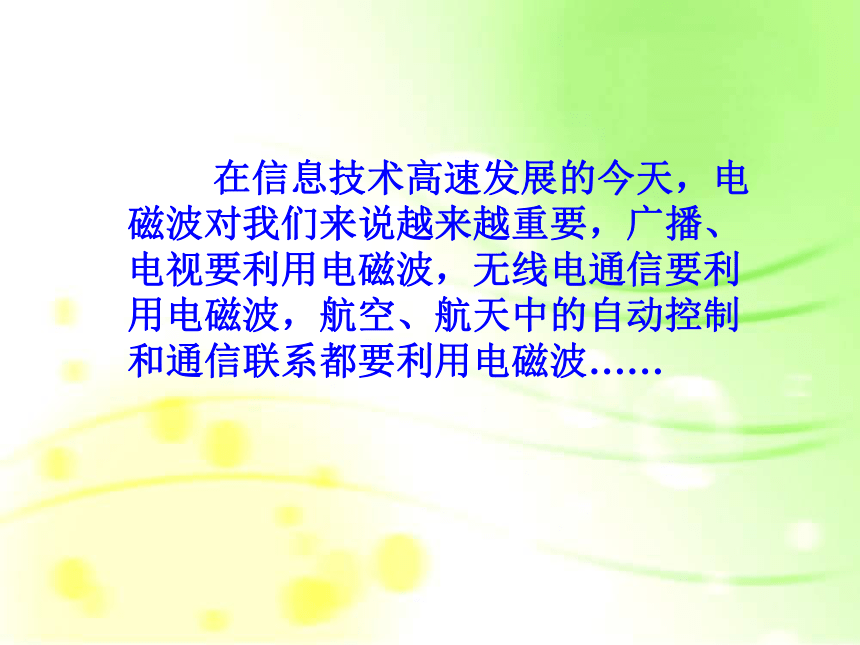

课件23张PPT。19.2 广播电视与通信 在信息技术高速发展的今天，电磁波对我们来说越来越重要，广播、电视要利用电磁波，无线电通信要利用电磁波，航空、航天中的自动控制和通信联系都要利用电磁波……

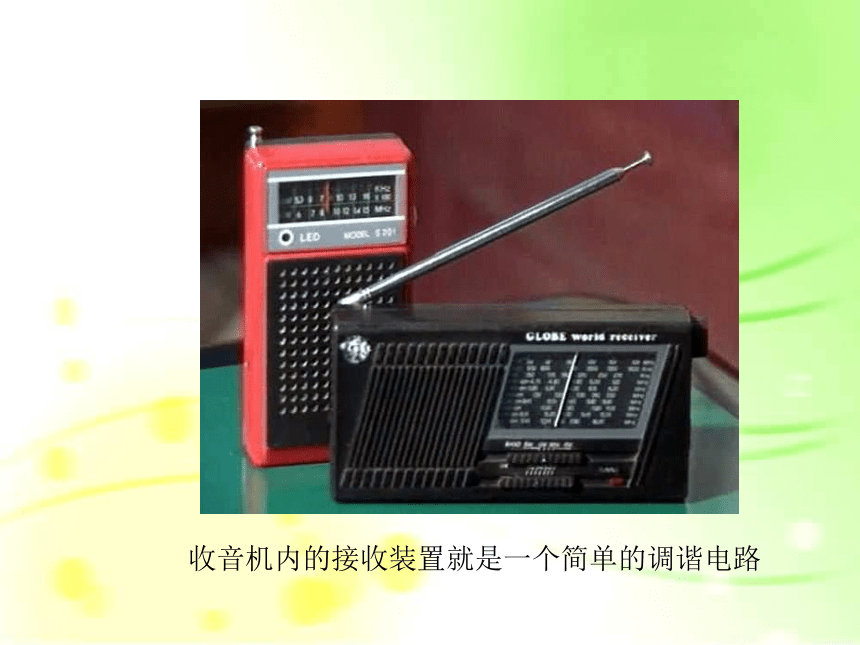

姚明正在打电话！ 收音机内的接收装置就是一个简单的调谐电路移动电话

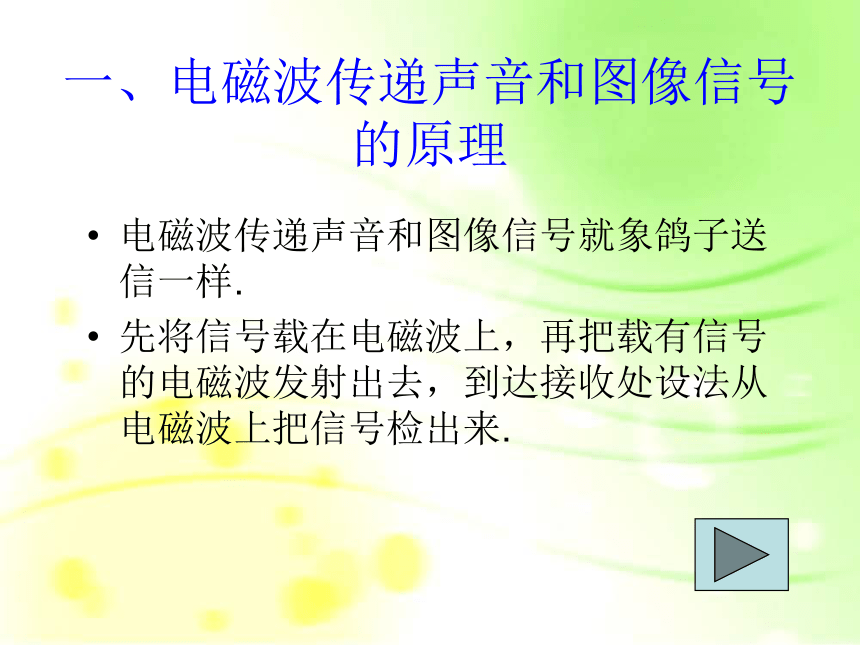

一、电磁波传递声音和图像信号的原理
电磁波传递声音和图像信号就象鸽子送信一样.

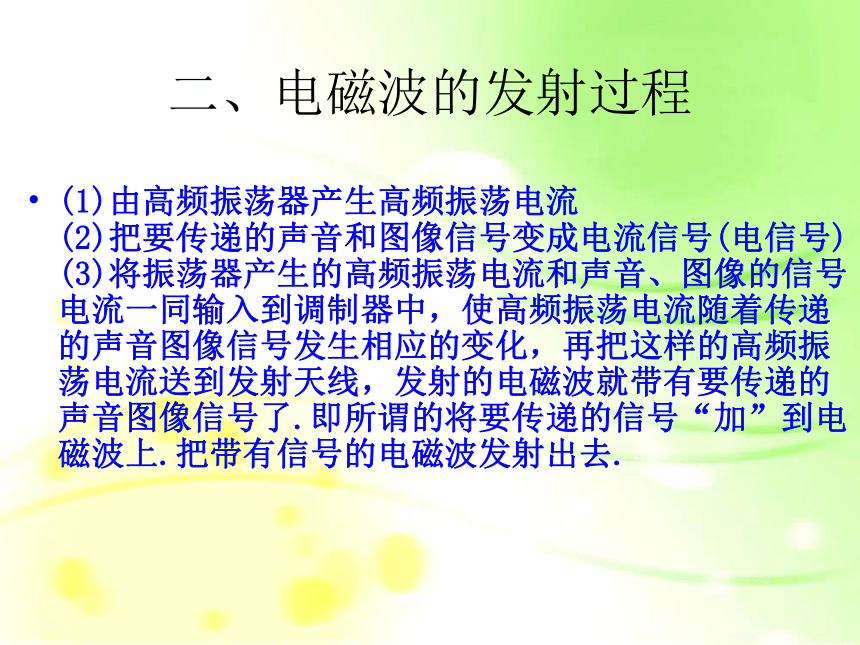

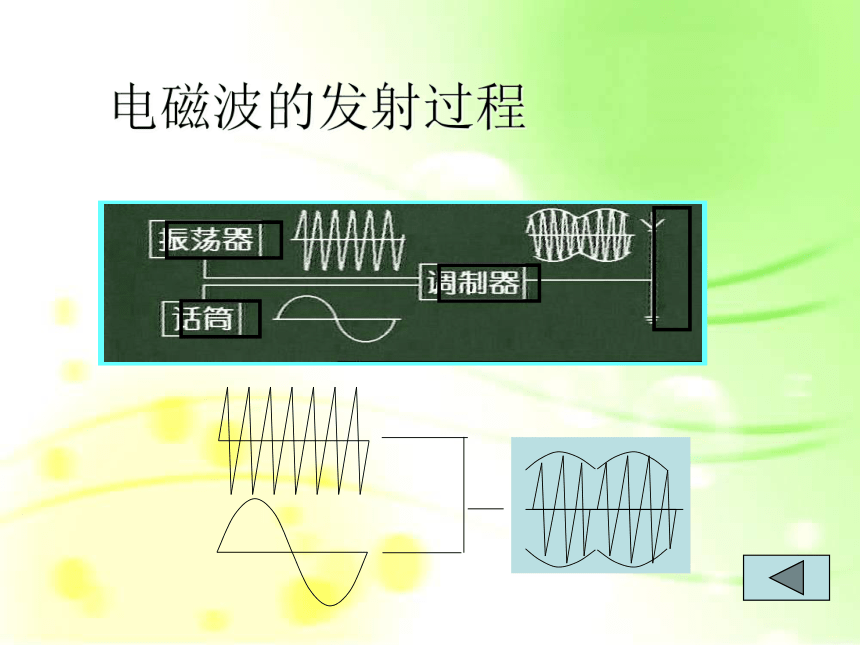

先将信号载在电磁波上，再把载有信号的电磁波发射出去，到达接收处设法从电磁波上把信号检出来. 二、电磁波的发射过程 (1)由高频振荡器产生高频振荡电流 (2)把要传递的声音和图像信号变成电流信号(电信号) (3)将振荡器产生的高频振荡电流和声音、图像的信号电流一同输入到调制器中，使高频振荡电流随着传递的声音图像信号发生相应的变化，再把这样的高频振荡电流送到发射天线，发射的电磁波就带有要传递的声音图像信号了.即所谓的将要传递的信号“加”到电磁波上.把带有信号的电磁波发射出去. 电磁波的发射过程高频振荡器产生
高频振荡电流 信号发射机房声音信号图像信号发射天线三、无线电接收过程(1)用天线接收电磁波. (2)用调谐器即收音机或电视机中选台的电路选出所需要的电信号. (3)让高频振荡电流经过检波器，就能将要传递的声音信号和图像信号从高频振荡电流中“检”出.把声音信号和图象信号分别送到扬声器和电视机，就能听到声音和看到图像. 无线电接收过程彩塔接收天线电报大楼上的接收天线四、移动电话
卫星通信 地球同步通讯卫星
又称对地静止卫星。运行在地球同步轨道上的人造卫星。地球同步轨道是运行方向与地球自转方向一致，运行周期等于地球自转周期并位于地球赤道平面上的圆形轨道。其高度约35860公里，卫星在轨道上的绕行速度约为3.1公里/秒，等于地球自转的角速度。在地球同步轨道上布设3颗通讯卫星，即可实现除两极外的全球通讯。地球同步卫星常用于通讯、气象、广播电视、导弹预警、数据中继等方面，以实现对同一地区的连续工作
卫星通信 卫星通信系统实际上也是一种微波通信，它以卫星作为中继站转发微波信号，在多个地面站之间通信，卫星通信的主要目的是实现对地面的“无缝隙”覆盖，由于卫星工作于几百、几千、甚至上万公里的轨道上，因此覆盖范围远大于一般的移动通信系统。但卫星通信要求地面设备具有较大的发射功率，因此不易普及使用。卫星通信系统由卫星段、地面段、用户段三部分组成。卫星段在空中起中继站的作用，即把地面站发上来的电磁波放大后再返送回另一地面站，卫星星体又包括两大子系统：星载设备和卫星母体。地面站则是卫星系统与地面公众网的接口，地面用户也可以通过地面站出入卫星系统形成链路，地面站还包括地面卫星控制中心，及其跟踪、遥测和指令站。用户段即是各种用户终端。 光纤通信 光导纤维通信就是利用光导纤维传输信号，以实现信息传递的一种通信方式。光导纤维通信简称光纤通信。可以把光纤通信看成是以光导纤维为传输媒介的“有线”光通信。光纤由内芯和包层组成，内芯一般为几十微米或几微米，比一根头发丝还细；外面层称为包层，包层的作用就是保护光纤。实际上光纤通信系统使用的不是单根的光纤，而是许多光纤聚集在一起的组成的光缆。 STS全球卫星定位系统 全球卫星定位系统（Global Positioning System）。简单地说，这是一个由覆盖全球的24颗卫星组成的卫星系统。这个系统可以保证在任意时刻，地球上任意一点都可以同时观测到4颗卫星，以保证卫星可以采集到该观测点的经纬度和高度，以便实现导航、定位、授时等功能。这项技术可以用来引导飞机、船舶、车辆以及个人，安全、准确地沿着选定的路线，准时到达目的地。 舰载卫星通讯系统车载数字新闻通讯车小结1）无线电广播信号的发射和接收过程
2）电视信号的发射和接收过程
3）卫星通信
4）光纤通信
无线电广播的发射过程是:在广播电台话筒把播音员的________转换成________,然后用调制器把音频电信号加载到__________(载波)上,再通过天线发射出去;无线电广播的接收过程是:收音机的天线接收到各种各样的________.转动收音机调谐器的旋钮,可以从中选出________的信号.收音机内的电子电路再把________从中取出来,放大后送到扬声器里转换成________,我们就听到广播了.练习声音信号电信号高频电磁波电磁波特定频率音频信号声音课外活动时间，有几位同学讨论无线电广播和电视信号的接收、发射时，有以下几种说法，你认为正确的是
A.无线电广播是光、电信号之间的相互转换
B.电视信号的接收或发射是声、电信号之间的转换
C.无论是无线电广播还是电视都是光、电信号的转换
D.无论是无线电广播还是电视都有声、电信号的转换下课
