光的全反射

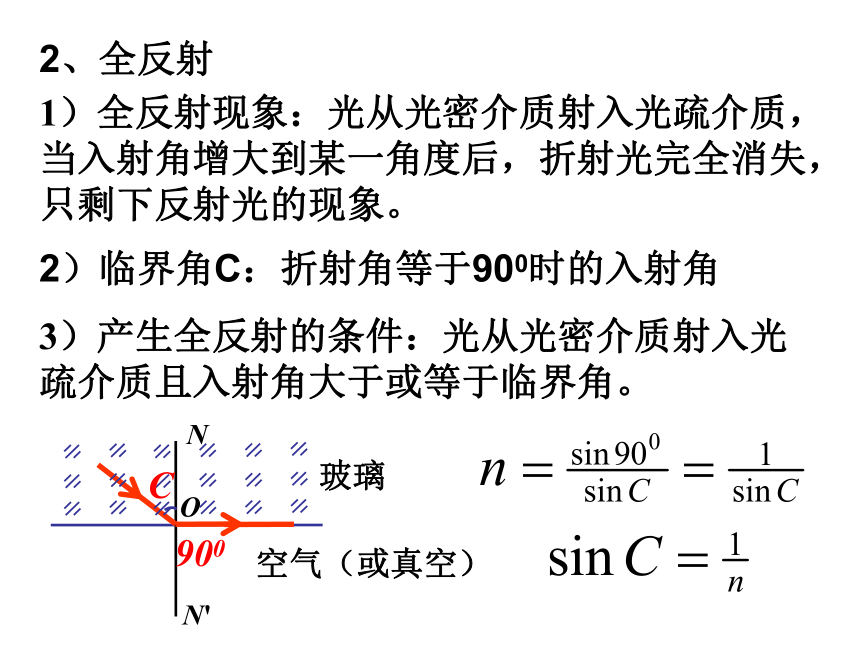

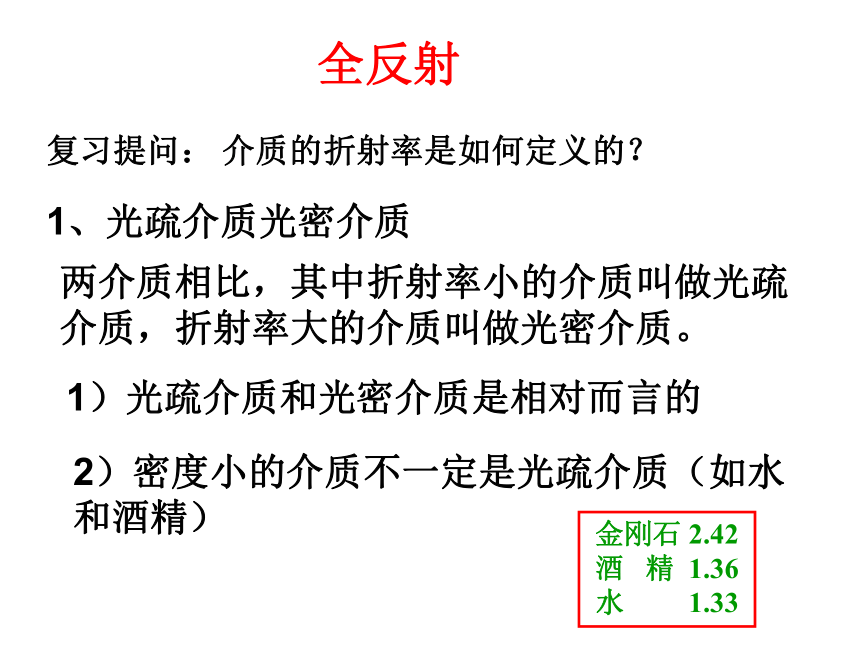

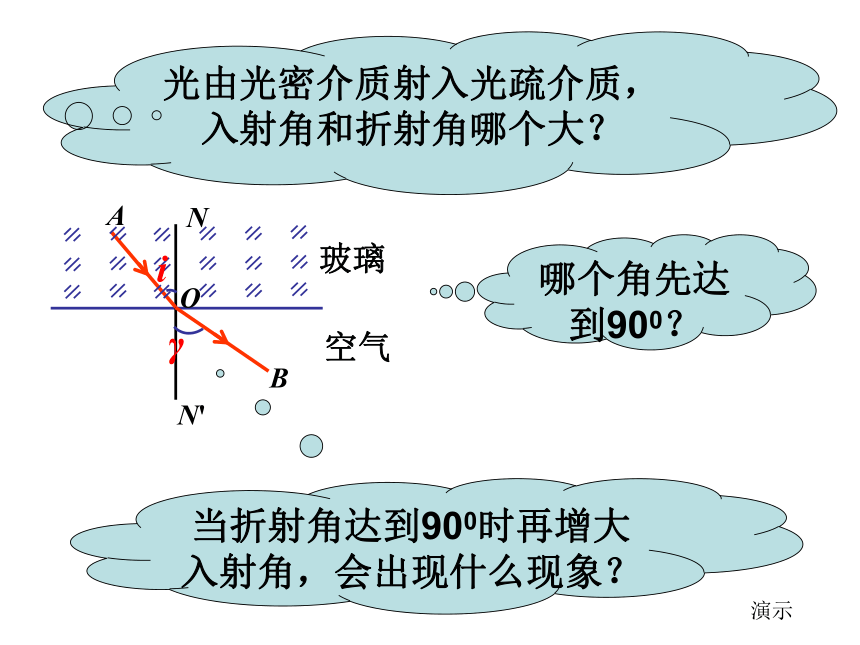

课件16张PPT。两介质相比，其中折射率小的介质叫做光疏介质，折射率大的介质叫做光密介质。全反射1、光疏介质光密介质复习提问：介质的折射率是如何定义的？1）光疏介质和光密介质是相对而言的2）密度小的介质不一定是光疏介质（如水和酒精）金刚石 2.42 酒 精 1.36 水 1.33光由光密介质射入光疏介质，入射角和折射角哪个大？空气玻璃OABNN'iγ哪个角先达到900？当折射角达到900时再增大入射角，会出现什么现象？演示 当光沿着半圆形玻璃砖的半径射到直边上时部分光从玻璃砖的直边上折射到空气中， 一部分光反射回玻璃砖内． 逐渐增大入射角，看到折射光线离法线越来越远，而且越来越弱，反射光线却越来越强．当入射角增大时观察反射光和折射光的强弱变化1）全反射现象：光从光密介质射入光疏介质，当入射角增大到某一角度后，折射光完全消失，只剩下反射光的现象。3）产生全反射的条件：光从光密介质射入光疏介质且入射角大于或等于临界角。2、全反射2）临界角C：折射角等于900时的入射角 a . 光从几种介质射到空气（或真空）时的临界角
水的临界角为48.8? 玻璃的临界角为32? ~ 42?

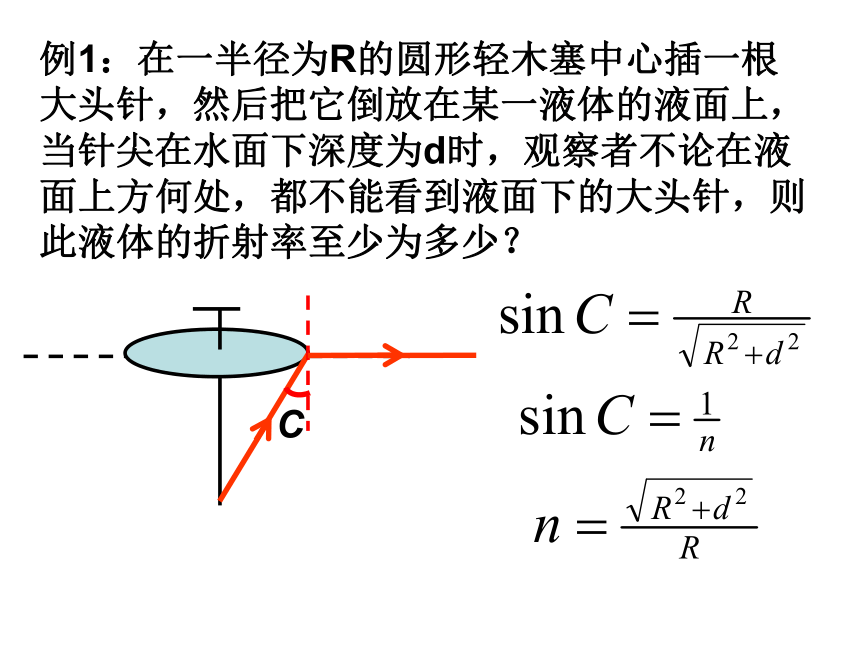

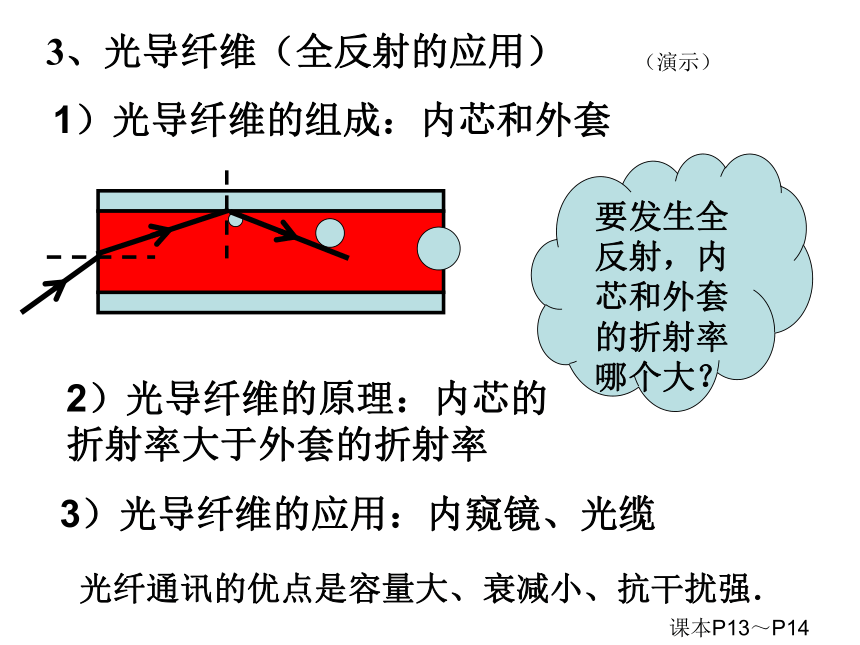

金刚石的临界角为24.5? b. 全反射是自然界常见的现象，如水中或玻璃中的气泡，从某一方向看起来特别明亮，就是因为光线从水或玻璃 射向气泡时一部分光在界面上发生了全反射的缘故．3、光导纤维（全反射的应用）（演示）1）光导纤维的组成：内芯和外套要发生全反射，内芯和外套的折射率哪个大？2）光导纤维的原理：内芯的折射率大于外套的折射率3）光导纤维的应用：内窥镜、光缆课本P13～P14 光纤通讯的优点是容量大、衰减小、抗干扰强．例1：在一半径为R的圆形轻木塞中心插一根大头针，然后把它倒放在某一液体的液面上，当针尖在水面下深度为d时，观察者不论在液面上方何处，都不能看到液面下的大头针，则此液体的折射率至少为多少？C 例题、在水中的鱼看来，水面上和岸上的所有景物，都出现在顶角为97.6?的倒立圆锥里，为什么？97.6?顶角为2C =97.6?sinC = 1/n 例2：在水中的鱼看来，水面上和岸上的所有景物，都出现在顶角约为97.60的倒立圆锥里，为什么？圆锥角的顶角θ=2C=97.60如图所示，玻璃立方体放在空气中，其折射率为1.50，平行光线从立方体的一面入射后折射到另一面。
（1）这条光线能否从这个侧面射出？
（2）如果这条光线从这个侧面射出，那么玻璃的折射率应满足什么条件？iri′不能一个均匀的透明圆柱体切成横截面如图所示的柱体，一束平行光从空气垂直AB平面射入，关于这束光，下列判断中正确的是（不考虑二此反射） （ ）
A、Ⅱ部分光线一定能全部射出
B、Ⅱ部分光线能否全部射出与透明体的折射率有关
C、Ⅰ、Ⅲ两部分光线一定能全部射出
D、Ⅰ、Ⅲ两部分光线能否全部射出与透明体的折射率有关ⅢⅡⅠ 大气中的空气密度是随着高度的增加而减小的（越来越接近真空）．从大气层外射来一束阳光，射到地面上的路径可能是 （ ）C太阳的实际的位置地平线太阳的视位置 早晨，太阳还在地平线以下的时候，我们就看到了它，是因为不均匀的大气使光线变弯了的缘故．假设地球表面不存在大气层，那么人们观察到的日出时刻与实际存在大气层的情况相比 （ ）
A、将提前
B、将延后
C、在某些地区将提前，在另一些地区将延后
D、不变
（99年全国）B小结：全反射的应用：
1）光导纤维
2）全反射棱镜：潜望镜、双筒望远镜、自行车尾灯水中或玻璃中的气泡，看起来特别明亮海市蜃楼全反射现象：临界角光疏介质 光密介质作业：课课练P10（8）（11）（12）
