电路连接的基本方式

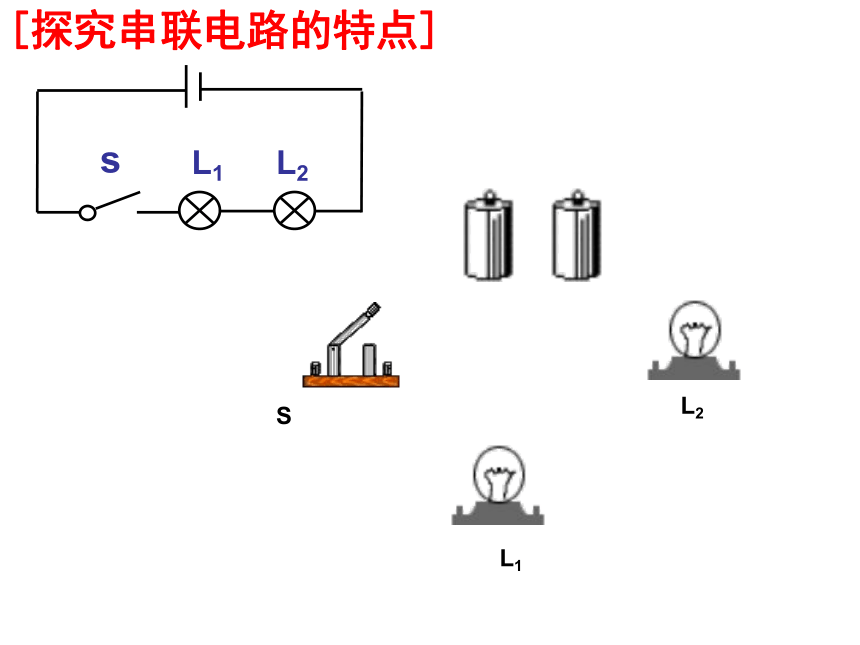

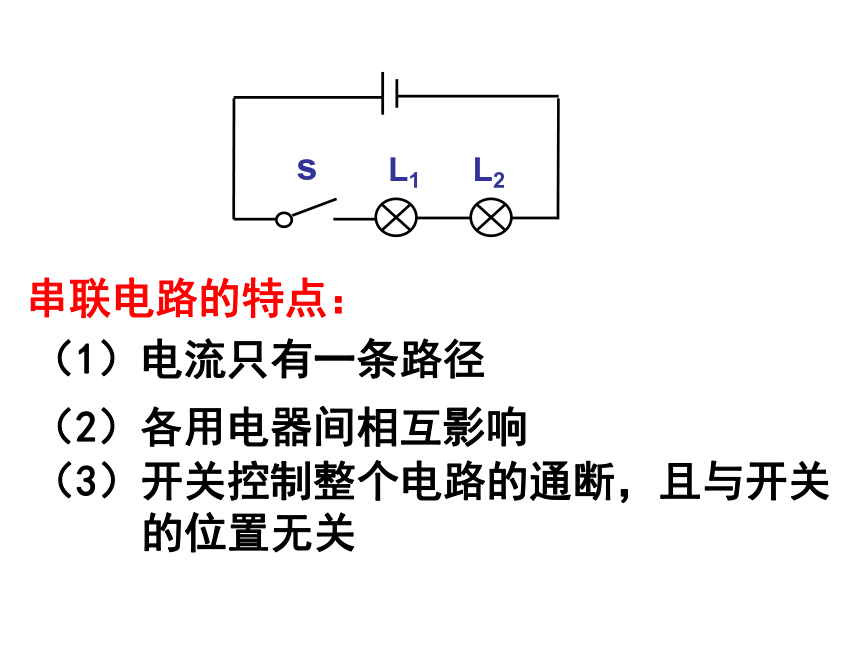

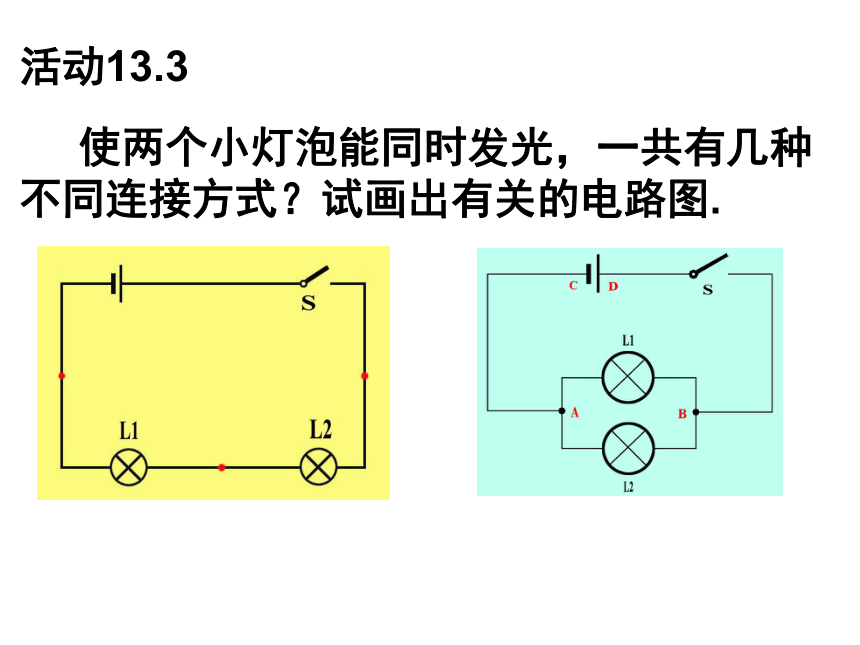

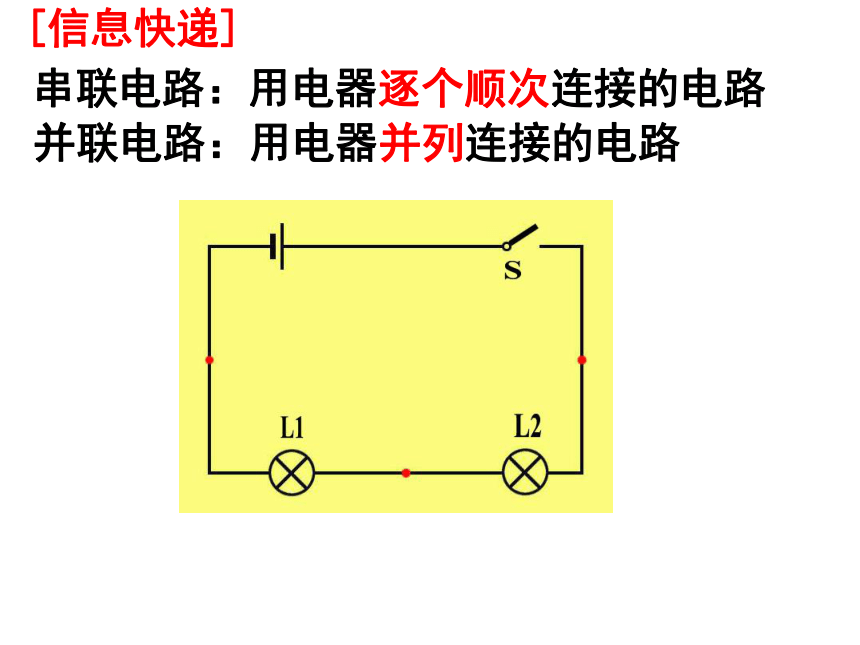

课件16张PPT。13.2电路连接的基本方式活动13.3 使两个小灯泡能同时发光，一共有几种不同连接方式？试画出有关的电路图. [信息快递]串联电路：用电器逐个顺次连接的电路并联电路：用电器并列连接的电路A并联电路：用电器并列连接的电路分支点：在并联电路中，用电器之间的连接点干路：从电源两极到两个分支点的那部分电路支路：两个分支点间的各条电路[并联电路的几个名词]B[探究串联电路的特点]SL1L2串联电路的特点：（1）电流只有一条路径（2）各用电器间相互影响（3）开关控制整个电路的通断，且与开关

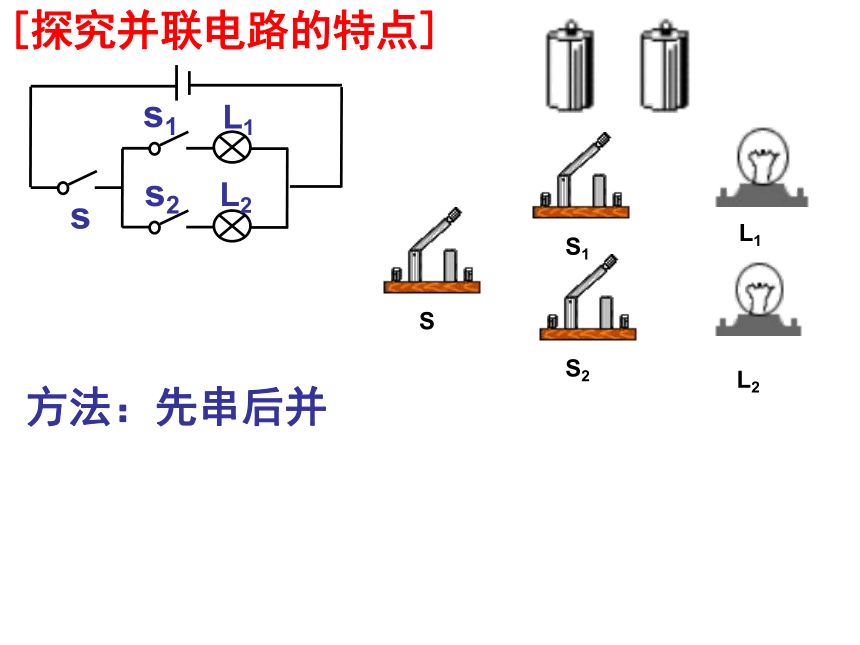

的位置无关[探究并联电路的特点]方法：先串后并SS1S2L1L2并联电路的特点：（1）电流有多条路径（2）各用电器间互不影响（3）干路开关控制整个电路，支路开关控
制它所在的支路课堂小结一个开关控制两只电灯，这两只电灯（ ）
A、串联 B、并联
C、可能串联 D、一定不是并联晚上公路两旁的路灯总是同时亮同时灭，这些路灯（ ）
A、串联 B、并联
C、可能串联也可能并联
D、无法判断一．简单并联电路的设计
　１．画出一个灯和一个电铃并联的电路图（一个开关在干路上）
　２．画出三个灯并联的电路图，每个灯一个开关．[知识运用]在我的房间里安装吊灯和壁灯，电路应当怎样连接呢？1、吊灯和壁灯间应采用哪种方式连接？2、为能分别控制两灯,至少需要几个开关？3、开关和电灯间应如何连接？[信息快递][设计实验]请你帮助小明设计电路图。[知识应用]二、判断电路的连接方式[课堂小结]
