光的反射

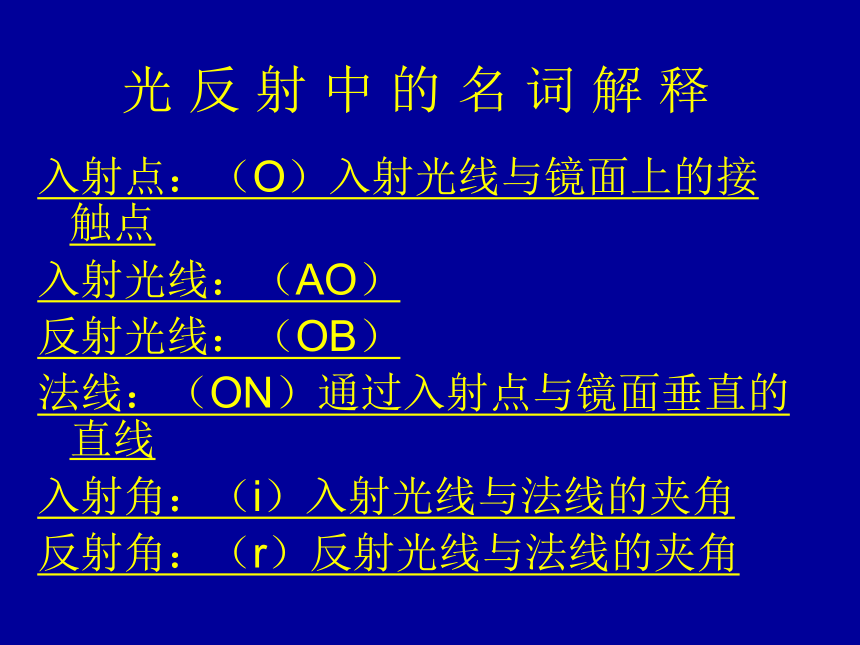

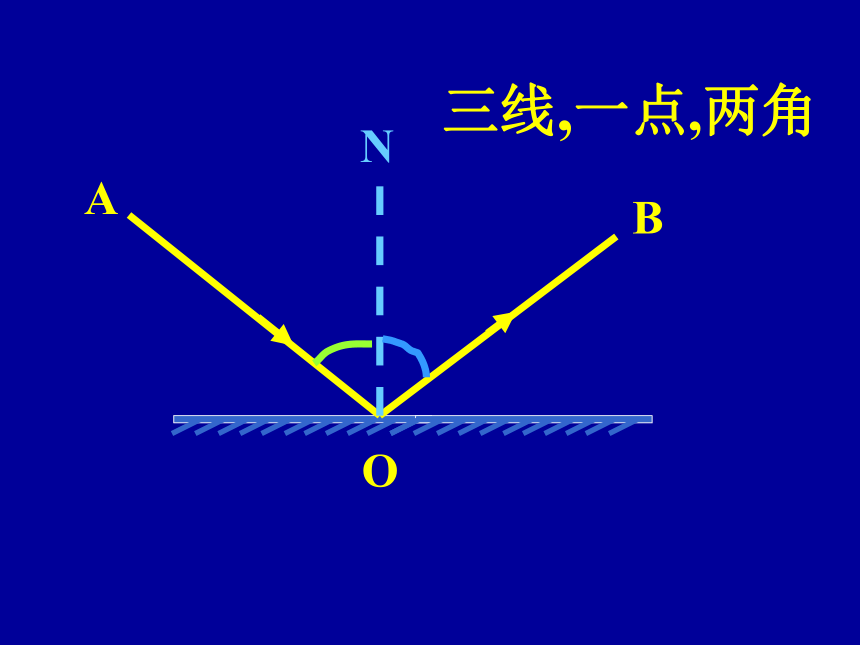

课件27张PPT。平静的湖面为什么能映照出秀丽的山水、花草树木？光的反射五、光的反射光射到物体的表面上时，有一部分光会被物体表面反射回来，这种现象叫做光的反射入射光线反射光线N入射角法线反射角与光的反射有关的几个术语三线,一点,两角ir反射面光 反 射 中 的 名 词 解 释入射点：（O）入射光线与镜面上的接触点
入射光线：（AO）
反射光线：（OB）
法线：（ON）通过入射点与镜面垂直的直线
入射角：（i）入射光线与法线的夹角

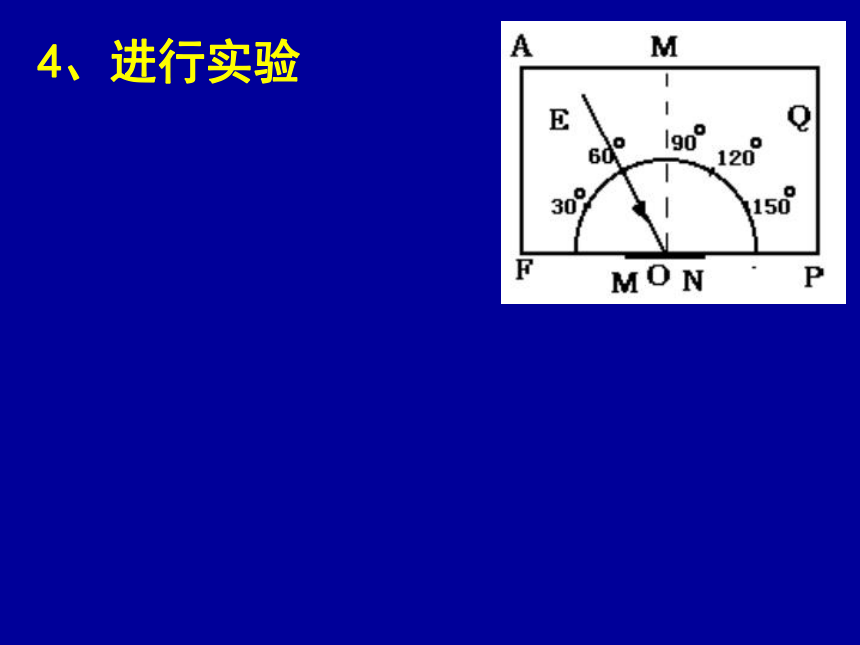

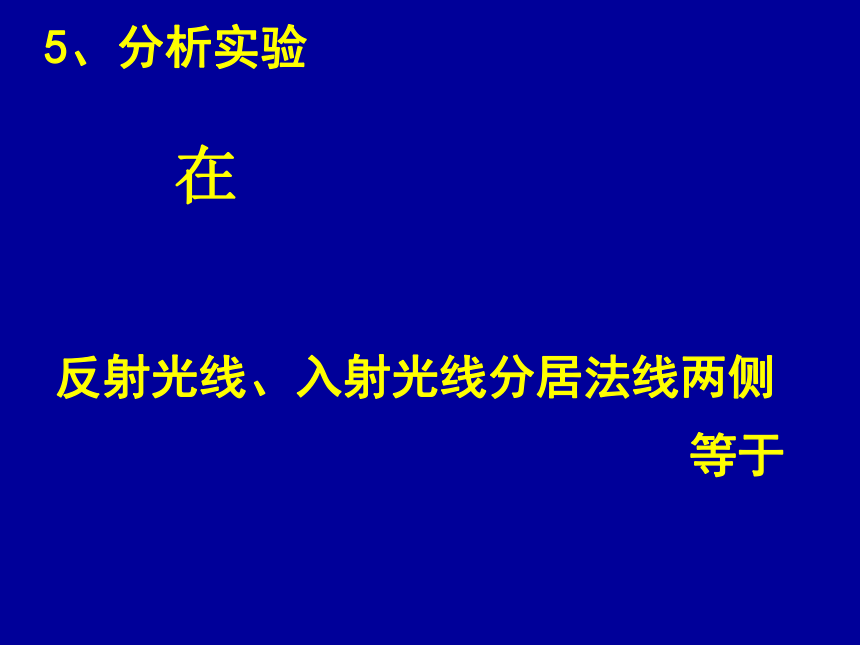

反射角：（r）反射光线与法线的夹角观察现象1、将入射光线射向平面镜，观察反射光线与入射光线、镜面三者之间的位置关系。2、保持平面镜不动，改变入射光线的方向，观察反射光线方向的变化。3、保持入射光线的方向不动，转动平面镜，观察反射光线方向的变化。3、设计实验和表格4、进行实验①、将入射光线射入平面镜，测出入射角i和反射角r的大小。②、改变入射光线的方向，观察反射角随入射角如何变化；记录几组入射角i和反射角r的大小,填入表中。③、将Q面绕法线缓慢旋转，观察反射光线5、分析实验①光反射时，反射光线和入射光线、法线______(在/不在)同一平面内。②光在反射时，反射光线、入射光线和法线三者位置有什么关系？_______________________________③光在反射时，反射角的大小_____（等于/不等于）入射角。在反射光线、入射光线分居法线两侧等于光的反射定律是1.反射光线、入射光线、法线在同一平面内。2.反射光线与入射光线分居在法线的两侧.3.反射角等于入射角。简述:
三线共面,
一边一线,
两角相等结论2：反射光路可逆你还有什么新的发现？活动将入射光线逆着原来的反射光线入射，观察反射光线将向什么方向传播。 光 的 反 射 应 用电视遥控器可利用反射遥控反光球鞋反光马甲例一、已知图中入射光线，请画出反射光线。3、根据光的反射定律，反射角等于入射角画 出反射光线。如下图
ON步骤：1、先在反射面上标出入射点O
2、过入射点画出反射面的垂直线ON，即法线。
例二、已知反射光线与入射光线成90O夹角如图甲所示，请画出镜面的位置。 图甲步骤：1、根据已知条件作图如甲。
ON图乙NO图丙2、画出反射光线与入射光线的角平分线，即法线ON（如图乙）
3、根据法线与反射面垂直，画出镜面。（如图丙）
练习一、画出下图的反射光线练习二、画出下图的入射光线练习三、画出下图反射面的位置。ON练 习1、如图，光线AB射到平面镜上，经平面镜反射后沿CD射出，在图上画出平面镜的位置。2、画出下图的反射光线。3、当入射光线与反射光线垂直时，反射角为 ，入射光与镜面的夹角是 ，当入射角减小10O时，入射光与反射光夹角是 。
4、当入射光与镜面的夹角为20O时，入射光与反射光夹角为 ，入射光与反射光夹角为 120O时，入射角为 。
5、一束光线沿与水平成20O角的方向射向地面，若用平面镜，使其反射光线垂直地射进一口深井中，则镜面与水平方向夹角应是（ ）
A、45 O B、35 O C、55O D、40O45 O45 O70 O140 O60 OC6、入射光线与镜面的夹角由90O减小到60O时，，则反射角（ ）
A、由90O减小到30 O B、由30O增大到90O
C、由30O减小到0 O D、由0O增大到30O
7、补充下图。
D
