4.2 透镜

课件25张PPT。 第二节 透 镜秀延初级中学 蔡宁1.透镜常见的光学仪器有放大镜、显微镜、望远镜等内部都有透镜。透镜凸透镜凹透镜一般用玻璃或塑料制成自制简单透镜，滴水在透明纸上或玻璃上中间厚
边缘薄中间薄

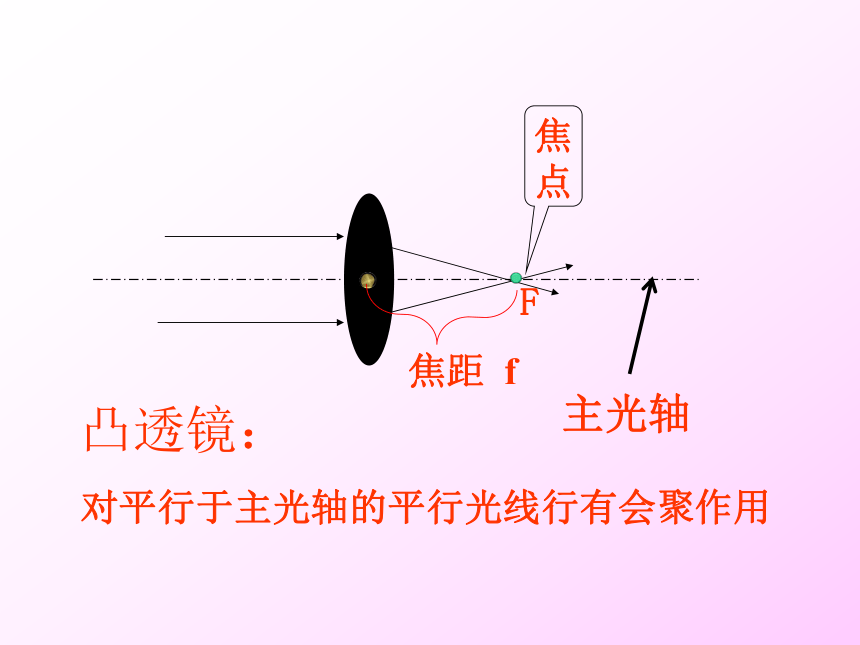

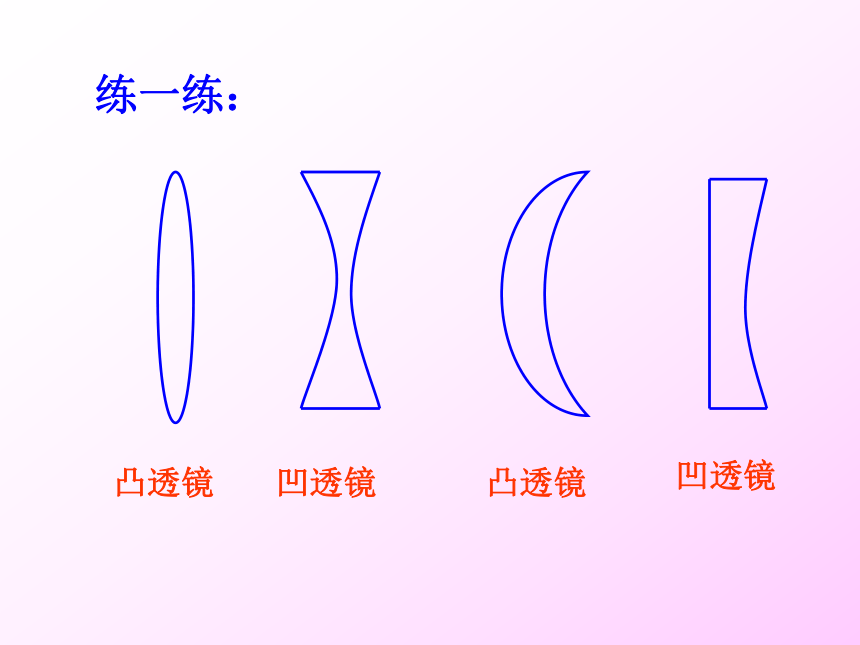

边缘厚透镜凸透镜凹透镜凸透镜凹透镜练一练：通过活动咋样判断透镜你有那些方法？凸透镜：

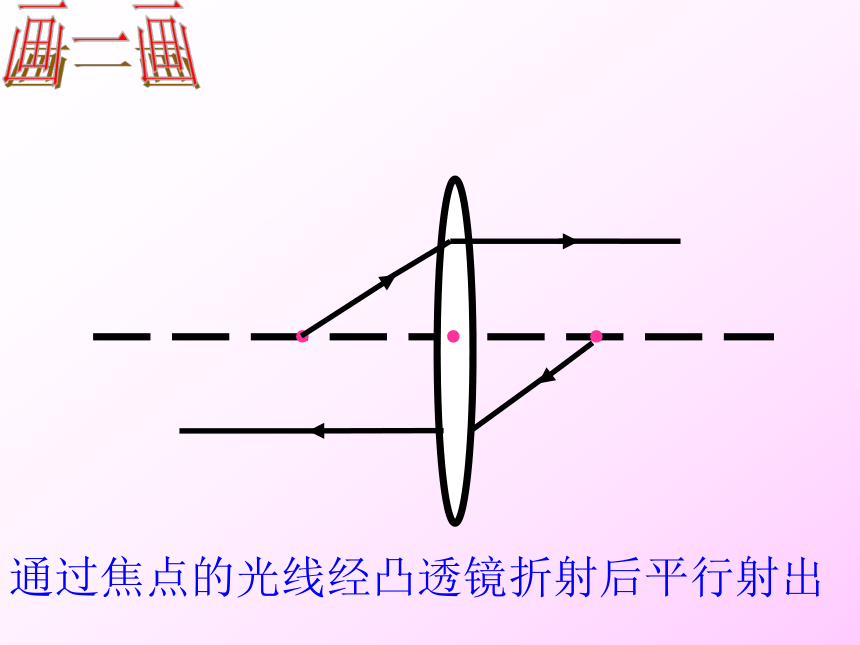

对平行于主光轴的平行光线行有会聚作用焦距 f焦点F主光轴F..F.平行光线经凸透镜折射后会聚在焦点凸透镜对光 起____作用 会聚根据光路的可逆性：动手画一画折射光线画一画通过焦点的光线经凸透镜折射后平行射出F凸透镜对光的会聚作用表示加凸透镜后光线向主轴“靠拢”画一画通过焦点的光线经凸透镜折射后平行射出画一画凸透镜能把平行光线会聚在焦点上凹透镜：对光____
对平行于主光轴的平行光线行有发散的作用虚焦点虚焦距 fF作用发散OF凹透镜对光的发散表示：光线更向主轴“远离”了FF.. 平行光线经凹透镜折射后发散射出，折射
光线反向延长线交于另一侧的焦点..FF..画一画根据光路的可逆性作出折射光线 入射光线延长线通过另一侧焦点，经
凹透镜折射后平行射出光心：在透镜的主光轴上有个特殊的点经
过它的光线传播方向不发生改变O凸透镜与凹透镜的几条特殊光线凸透镜FFF凹透镜比一比实焦点、2个虚焦点、2个会聚发散思考：你能用冰和阳光取火吗？练习1、给下图中正确的图打
错误的打 2、完成光路图想一想，下列图中应放什么样的透镜呢？五、总结透镜对光的作用光通过棱镜经过两次折射，都总是向厚的地方折射。光通过透镜总是向厚的地方折射。凸透镜中间厚，向中间折射。凹透镜边缘厚，向两边折射。讨论：能不能用冰和阳光
来取火？
