欧姆定律知识整
欧姆定律的内容： ________________
数学表达式： U为导体两端的电压，单位为 ；I为通过导体的电流，单位为 ；
R为导体的电阻，单位为 。三个量必须是同一段电路上，同一时间的电流、电压和电阻。
变形式有 、 。R=U/I不能说电阻与电流成反比、与电压成正比。因为同一电阻阻值不变。
伏安法测电阻原理：_____________ 器材：________________________________________________
电路图：
步骤：_____________________________________________________
实验前，开关应_____，滑片P应放在变阻器的_____________ 端。
（5）在实验中滑动变阻器的作用是_____________________________________
（6）在实验中的故障：a、闭合开关后，发现电流表无读数，电压表有示数，故障可能是_____________。
b、闭合开关并移动滑片P后，发现电压表无示数，但电流表却有示数，故障可能是_______________________________________。
基本特点 电流 电压 电阻
串联电路 电流路径：开关作用：电器关系： 关系： 关系：ⅰ：ⅱ： 关系：实质：
并联电路 电流路径：开关作用：电器关系： 关系：ⅰ：ⅱ： 关系： 关系：实质：
巩固练习：
1. 一只电阻两端的电压从4V增加到6V，通过它的电流将从0.5A增加到________A，这只电阻的阻值为_____Ω．
2．在某一段电路上串联一个4Ω的电阻后，电路中的电流变为原来的一半，那么原来电路中的电阻是_____Ω．
3．两个电阻串联后的总电阻为9Ω，两电阻两端的电压之比为1∶2，则这两个电阻的值分别为_____Ω和_____Ω；把这两个电阻并联后总电阻值为_____Ω，两电阻中的电流之比为_____．
4、R1和R2两只电阻串联后，接到6V的电源上，R1中的电流为0.2A，把两电阻改为并联后接到另一个电源上，R1，R2中的电流分别为0.15A和0.6A，那么R1，R2的阻值分别为_____Ω和_____Ω．
5、如图所示，当滑动变阻器的滑片P从右端滑到左端时，电流表示数的
变化范围是0.24A～0.45A，电压表示数的变化范围是4.8V～9V．那么该
电源的电压为_____V，电阻R1的值为_____________Ω．
6、把R1=15Ω和R2=5Ω的两电阻串联后接在电源上，R1两端的电压是3V，R2两端
的电压为_____V，电源电压是_______V

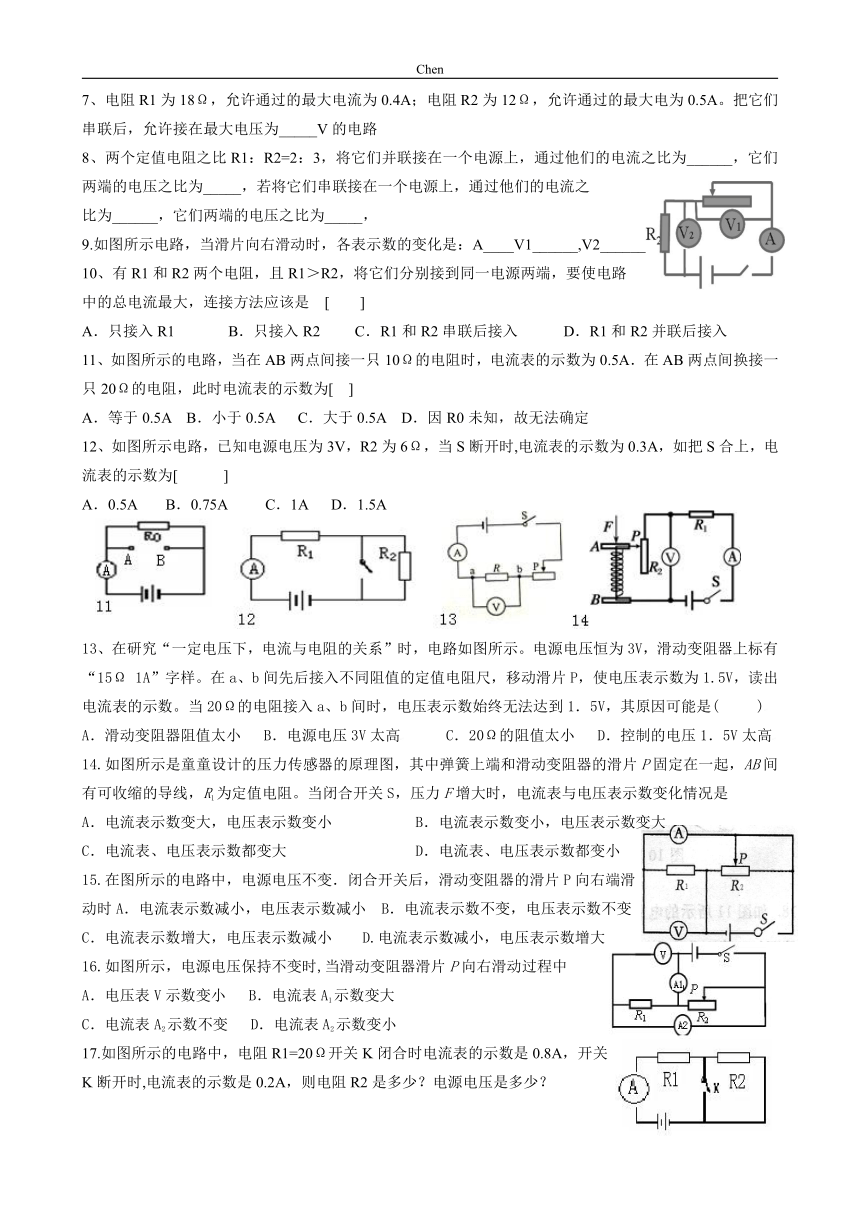

7、电阻R1为18Ω，允许通过的最大电流为0.4A；电阻R2为12Ω，允许通过的最大电为0.5A。把它们串联后，允许接在最大电压为_____V的电路
8、两个定值电阻之比R1：R2=2：3，将它们并联接在一个电源上，通过他们的电流之比为______，它们两端的电压之比为_____，若将它们串联接在一个电源上，通过他们的电流之
比为______，它们两端的电压之比为_____，
9.如图所示电路，当滑片向右滑动时，各表示数的变化是：A____V1______,V2______
10、有R1和R2两个电阻，且R1＞R2，将它们分别接到同一电源两端，要使电路
中的总电流最大，连接方法应该是 [ ]
A．只接入R1 B．只接入R2 C．R1和R2串联后接入 D．R1和R2并联后接入
11、如图所示的电路，当在AB两点间接一只10Ω的电阻时，电流表的示数为0.5A．在AB两点间换接一只20Ω的电阻，此时电流表的示数为[ ]
A．等于0.5A B．小于0.5A C．大于0.5A D．因R0未知，故无法确定
12、如图所示电路，已知电源电压为3V，R2为6Ω，当S断开时,电流表的示数为0.3A，如把S合上，电流表的示数为[ ]　　　　　　
A．0.5A B．0.75A C．1A D．1.5A
13、在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是( )
A．滑动变阻器阻值太小 B．电源电压3V太高 C．20Ω的阻值太小 D．控制的电压1．5V太高
14.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小
15.在图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑
动时A．电流表示数减小，电压表示数减小 B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小 D.电流表示数减小，电压表示数增大
16.如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中
A．电压表V示数变小 B．电流表A1示数变大
C．电流表A2示数不变 D．电流表A2示数变小
17.如图所示的电路中，电阻R1=20Ω开关K闭合时电流表的示数是0.8A，开关
K断开时,电流表的示数是0.2A，则电阻R2是多少？电源电压是多少？
18.如图所示,滑动变阻器标有“50Ω1A”电源电压为18V恒定不变，当开关闭合时，
电流表示数为0.5A，电压表的示数为5V,求：（1）电阻R1的阻值
（2）若电流表的量程是0-0.6A,电压表的量程是0-15V,则滑动变阻器连入电路的
阻值最小是多少才能保证两电表的安全？
19、如图电路中，电源电压为6V，电流表A2的读数为0.3A，电流表A1的读数为
0.8A，求R1、R2的电阻值。　　　　　　　　　　
20、如图所示，R2=20Ω，电源电压15V且不变．当S1，S2都断开时，电流表的示数
为0.6A，当S1，S2都合上时，电流表的示数为4A．求R1和R3的阻值分别是多大．
21、把一只电阻R接到某电源上，此时电路中的电流为0.8A，若在电路里串联一只30Ω的电阻，此时电路的电流为0.6A．求电源电压和电阻R的阻值．
22、电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是
0.3A，求：1）电源电压 2）S1、S2都闭合时，电流表示数是多少？
23、如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
(1）当S断开时，电流表、电压表的示数各为多少？
(2）当S闭合时，电流表、电压表的示数各为多少？
24、如图26-8所示,R2 = 6欧 ，当开关S分别与a、b接触时，电压表的示数
之比2:3，则R1的阻值是多少？
25、在图26-9所示电路中，U=9V，R1=6Ω，R2=3Ω，R3=4Ω．求（1）开关S置于a时，R1中的电流是多少？（2）当S置于b时，R1中的电流是多大？
26、为了测量一只标有“3.8V”的小灯泡在额定电压下的电阻，实验室可以提供的实验器材如图26-10所示，请你根据需要选出实验器材，并在图上正确连接实验电路。
27、一灯泡上标有“6.3V 0.3A”字样，为了准确测量它正常工作时的电阻，现有下列器材供选择：电源A.6V,B.12V，滑动变阻器C.“10Ω 1A”,D“50Ω 0.5A” ,E.“1KΩ 0.1A” ，电流表，电压表各一个；开关和导线若干。
实验原理是__________________________。画出实验的电路图；
电源电压应选择_____________ ，滑动变阻器应选_____________，电流表量程应选_____________，电压表量程应选_____________；
小萱同学在实验中发现如下问题，请你帮她分析原因：
滑动变阻器调整不起作用，?示数始终低于6.3V，灯较暗，原因是：________________________________ ；
②滑动变阻器调整不起作用，电压表示数始终指示电源电压，灯极亮，原因是____________________________________________________ ；
③电路连线正确，灯不亮，电流表无示数，电压表有示数，调节滑动变阻器?电压表示数无变化，原因是____________________________________________________ 。
28、（思考）甲、乙两地相距L，由一对导线从甲地向乙地的负载供电，已知导线每米的电阻为R，现甲、乙两地之间某处两导线因绝缘层破损而相碰，给你一电源（电压为V），一电流表，请你判断相碰处距甲地（或乙地）多远？并且 求出相碰处的接触电阻有多大？
