14.2 变阻器

课件26张PPT。 14.2 变阻器秀延初级中学
蔡 宁

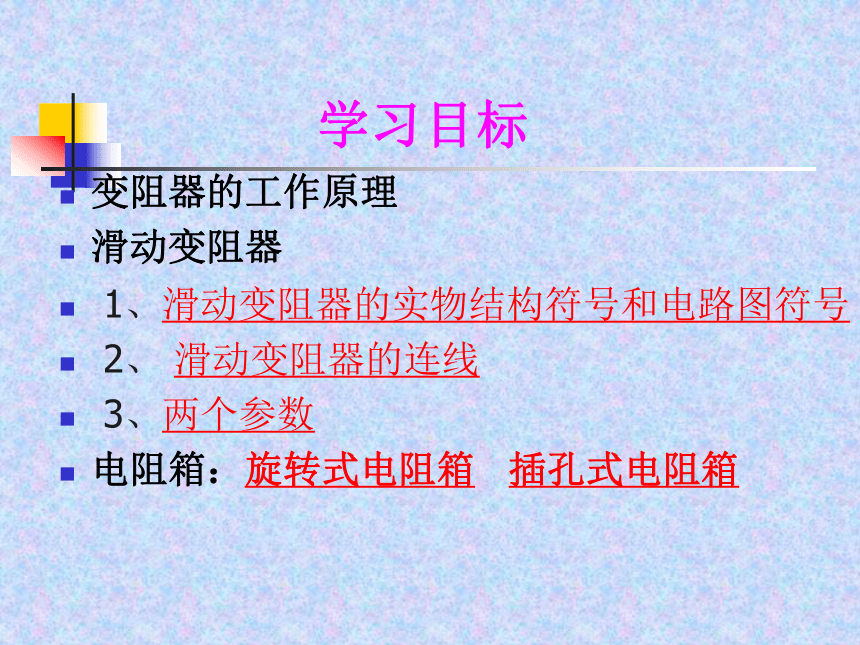

学习目标变阻器的工作原理
滑动变阻器
1、滑动变阻器的实物结构符号和电路图符号
2、 滑动变阻器的连线
3、两个参数
电阻箱：旋转式电阻箱 插孔式电阻箱

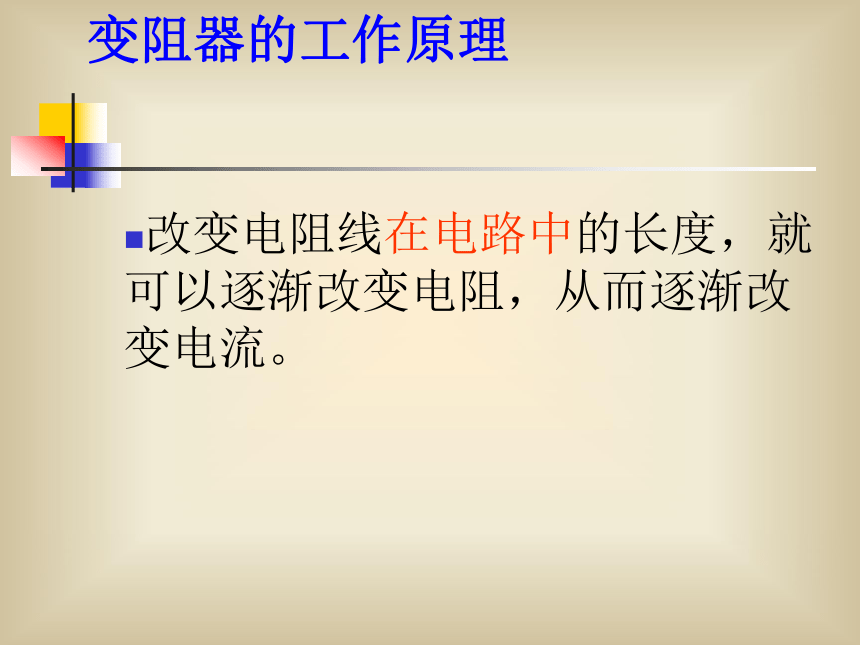

变阻器的工作原理改变电阻线在电路中的长度，就可以逐渐改变电阻，从而逐渐改变电流。思考问题（1）

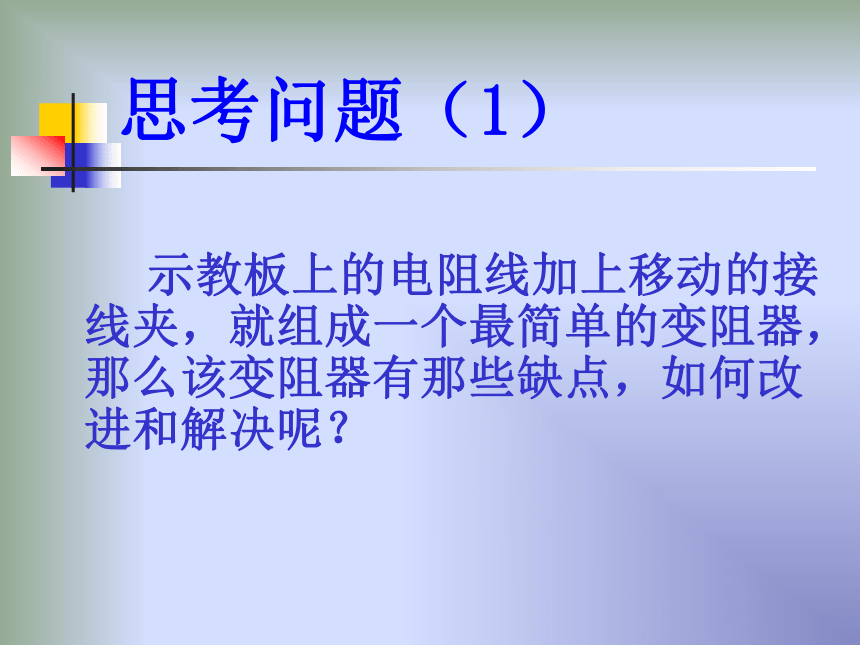

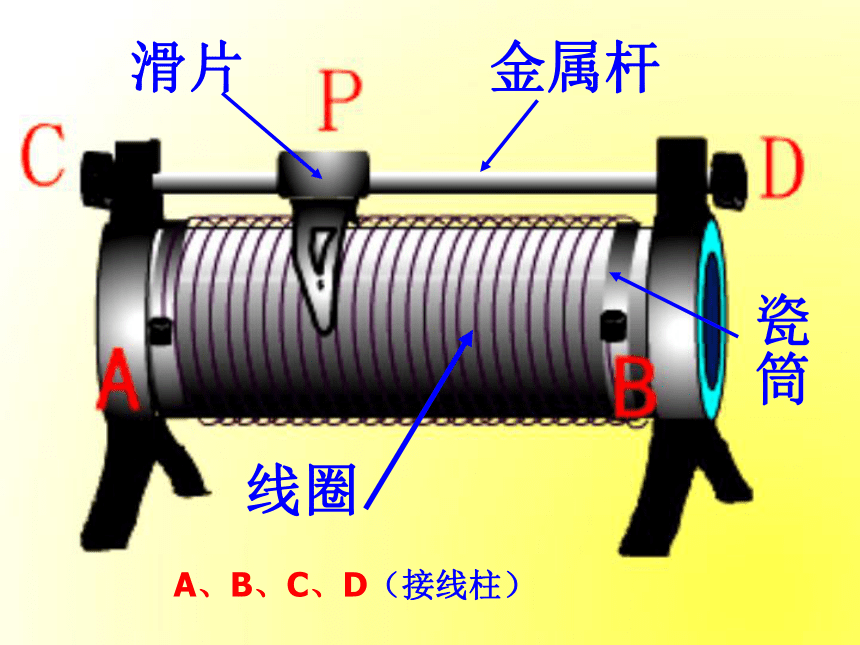

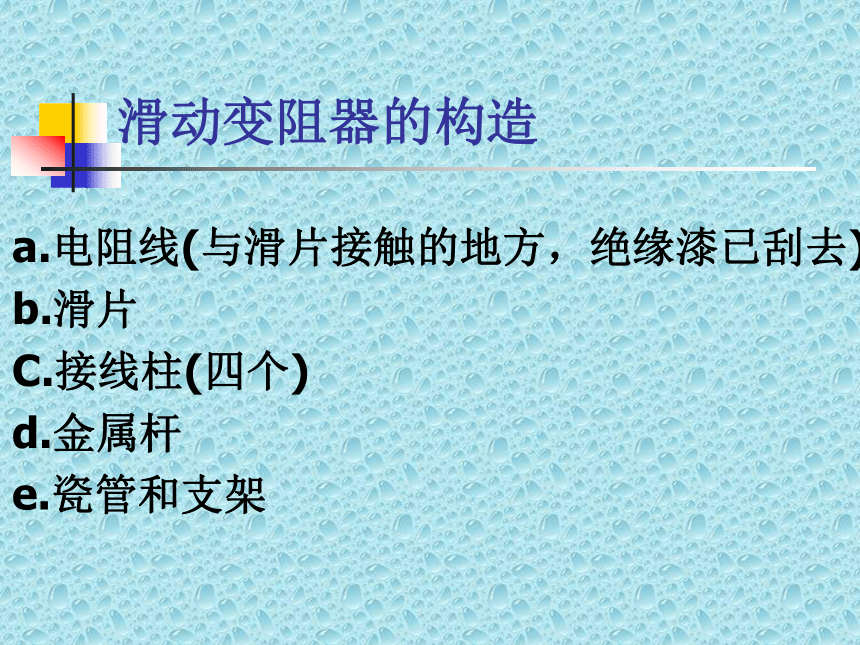

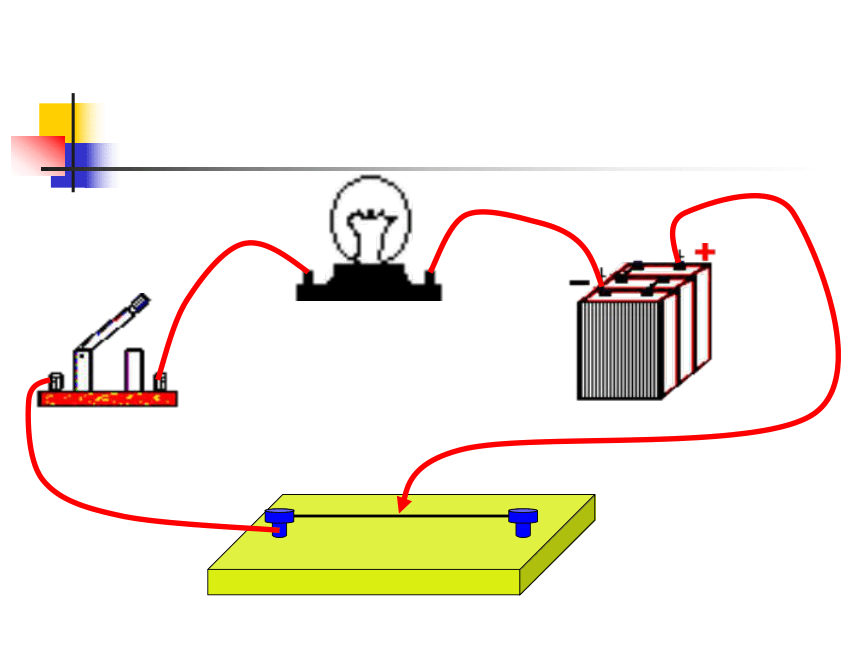

示教板上的电阻线加上移动的接线夹，就组成一个最简单的变阻器，那么该变阻器有那些缺点，如何改进和解决呢？滑片线圈金属杆瓷筒A、B、C、D（接线柱）滑动变阻器的构造a.电阻线(与滑片接触的地方，绝缘漆已刮去)
b.滑片
C.接线柱(四个)
d.金属杆

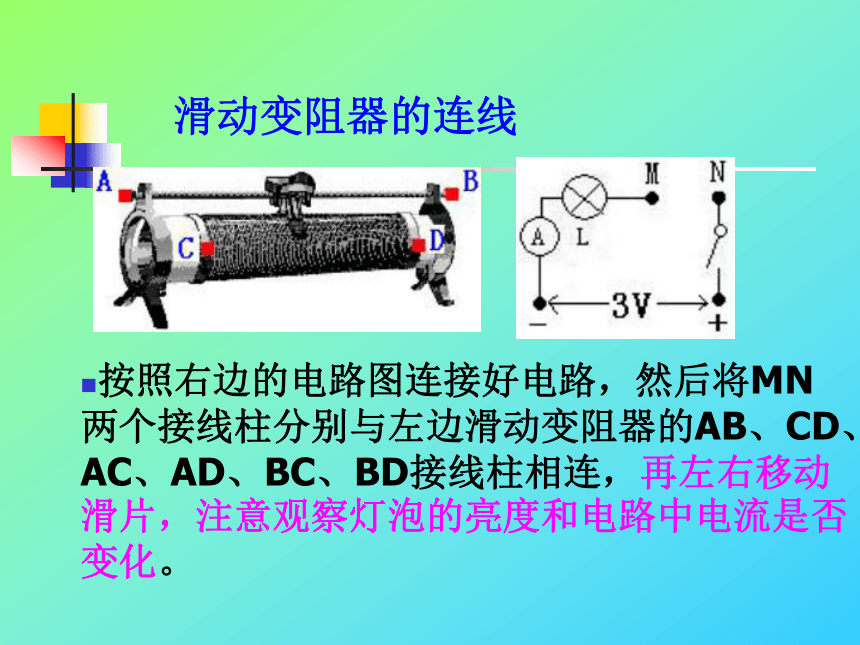

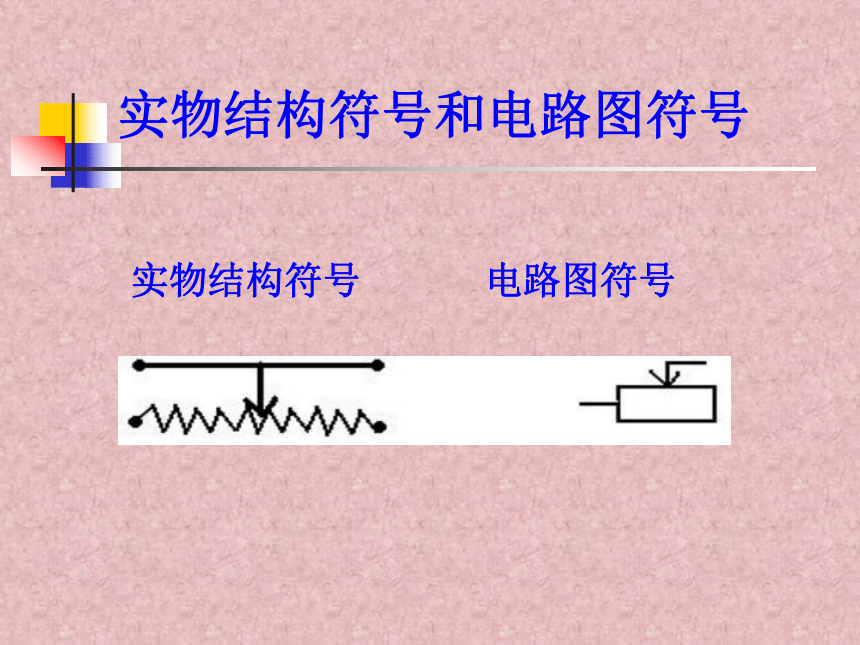

e.瓷管和支架实物结构符号和电路图符号实物结构符号 电路图符号滑动变阻器的连线按照右边的电路图连接好电路，然后将MN两个接线柱分别与左边滑动变阻器的AB、CD、AC、AD、BC、BD接线柱相连，再左右移动滑片，注意观察灯泡的亮度和电路中电流是否变化。正确接法：
滑动变阻器应 在电路中，两个接线柱是 。
接线规则“一上一下”串联接线规则 正确接法：
滑动变阻器应串联在电路中，两个接线柱是“一上一下”。
错误接法： 同时连接 两个
接线柱时，接入阻值 ；
同时连接 两个接线柱时，
接入阻值为 。
　　　　　　　　　　　　　　　　　　　　　　 下面
最大；
上面
0 随堂练习（1） 以下四种接法中，接法错误，不起电阻作用，并造成电路中电流过大的是（ ）；只起定值电阻作用，而不能改变电路中电流大小的（ ）。ABCDDB电路分析的关键研究滑片与 被接入电路的接线柱之间距离（上面/下面）下面随堂练习（2）ABCD 要使变阻器的滑片向右运动时电流表的读数减小，M、N应与变阻器上哪两个接线柱相连？有几种接法？PMN铭牌注明了什么？铭牌如：：“200Ω，1.5A”
“200Ω”表示： ；
“1.5A”表示： 。
思考：
在闭合开关前应该把滑片移到 处。
（这样做的目的： ）
两个参数如：：“50Ω，1.5A”
“250Ω”表示：最大阻值为250Ω；
“1.5A”表示：允许通过的最大电流为1.5A。
注意：
在闭合开关前应该把滑片移到最大阻值处。
（这样做的目的：起到保护电路作用）铭牌意义如：：“200Ω，1.5A”
“200Ω”表示：最大阻值为200Ω；
“1.5A”表示：允许通过的最大电流为1.5A。
注意：
在闭合开关前应该把滑片移到最大阻值处。
（这样做的目的：起到保护作用）
练习现要求将滑片P向右移动时，小灯泡变亮，请将小黑板上的实物图连接起来，并尝试画电路图。台灯收音机思考问题（2）
台灯和收音机是采用什么方法使其亮度和音量发生变化的？
反馈练习（1）
某滑动变阻器的铭牌上标有“30欧、2安”的字样，它表示该滑动变阻器的 （ ）为30欧，允许通过的 （ ）为2安。最大阻值最大电流反馈练习（2） 下图中表示出当C、A接入电路时，电流流过滑动变阻器的路径。CDABP反馈练习（3）
当把图中滑动变阻器的滑片向左移动时，连入电路的电阻变（ ），电路中的电流变（ ），灯泡的亮度变（ ）。
ABCDP小大亮反馈练习（4） ABCDP 用笔画线将开关S与滑动变阻器连接起来，要求滑片P向右移动时，电流表的示数变大。
