第4章 电路探秘 章末复习

章末复习
　01　　考点追踪)
考点1　电荷及电荷间的相互作用
【例1】　（自贡中考）将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，发现细丝张开了（如图所示）。细丝张开的原因是（）
A.异种电荷相互吸引
B.同种电荷相互排斥
C.分子间相互排斥
D.分子间相互吸引
【解析】　用手摩擦塑料绳时，由于摩擦生电而使塑料绳带上同种电荷，由电荷间的相互作用可知张开的原因。
【答案】　B
【方法归纳】　熟练掌握同种电荷相互排斥，异种电荷相互吸引等相关知识点。
1.小丽用塑料尺在自己的头发上来回摩擦几次，她发现摩擦后的塑料尺会吸引自己的头发，她又把尺子靠近小狗，发现塑料尺也可以吸引小狗的毛，下面对于这两种现象解释合理的是（C）
A.都是因为异种电荷互相吸引
B.都是因为带电体能吸引轻小物体
C.前者因为异种电荷互相吸引，后者因为带电体能吸引轻小物体
D.前者因为带电体能吸引轻小物体，后者因为异种电荷互相吸引
2.（义乌中考）有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是（B）
A.乙带正电，丙带正电
B.乙带负电，丙带负电
C.乙带负电，丙带正电
D.乙带正电，丙带负电
考点2　电路分析
【例2】　（达州中考）如图所示电路，要使灯L1、L2并联，则应将（）
A.S2、S3闭合，S1断开
B.S1、S2闭合，S3断开
C.S2闭合，S1、S3断开
D.S1闭合，S2、S3断开

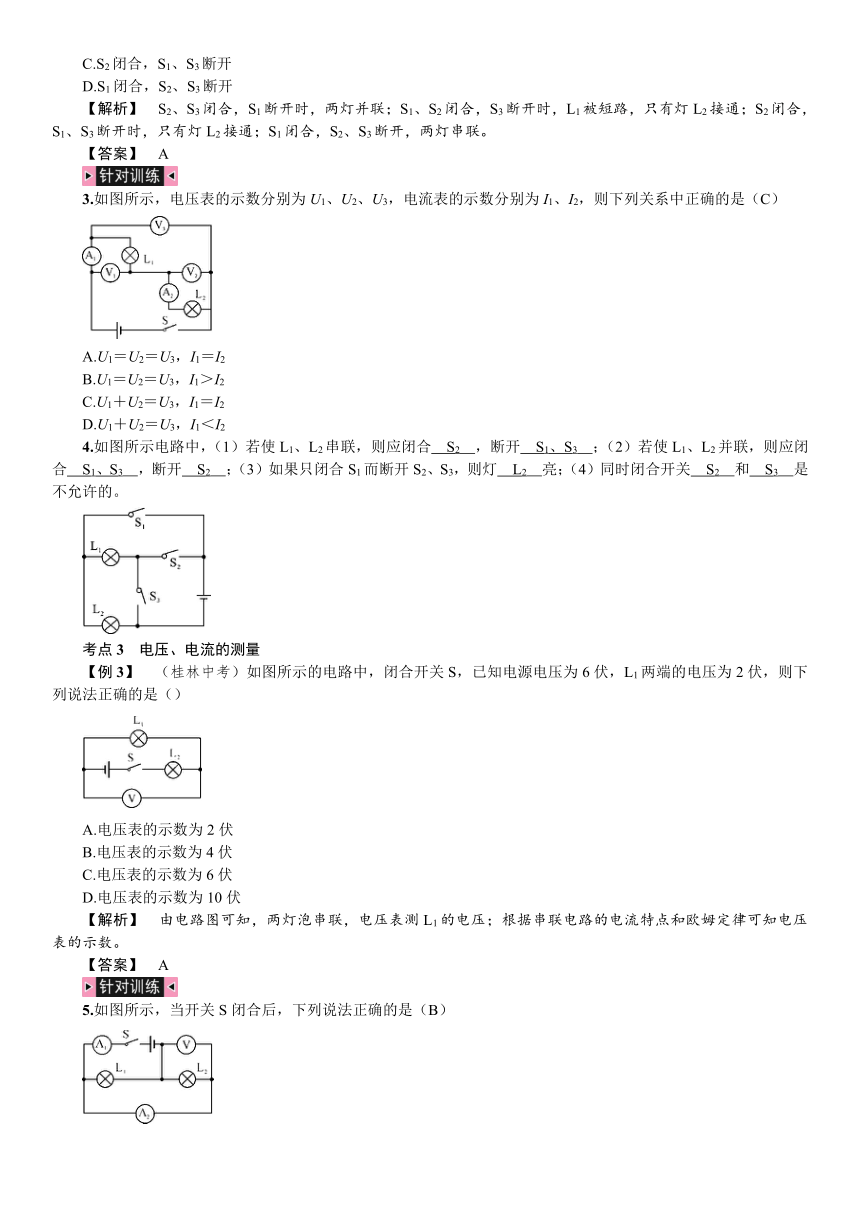

【解析】　S2、S3闭合，S1断开时，两灯并联；S1、S2闭合，S3断开时，L1被短路，只有灯L2接通；S2闭合，S1、S3断开时，只有灯L2接通；S1闭合，S2、S3断开，两灯串联。
【答案】　A
3.如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（C）
A.U1＝U2＝U3，I1＝I2
B.U1＝U2＝U3，I1＞I2
C.U1＋U2＝U3，I1＝I2
D.U1＋U2＝U3，I1＜I2
4.如图所示电路中，（1）若使L1、L2串联，则应闭合　S2　，断开　S1、S3　；（2）若使L1、L2并联，则应闭合　S1、S3　，断开　S2　；（3）如果只闭合S1而断开S2、S3，则灯　L2　亮；（4）同时闭合开关　S2　和　S3　是不允许的。
考点3　电压、电流的测量
【例3】　（桂林中考）如图所示的电路中，闭合开关S，已知电源电压为6伏，L1两端的电压为2伏，则下列说法正确的是（）
A.电压表的示数为2伏
B.电压表的示数为4伏
C.电压表的示数为6伏
D.电压表的示数为10伏
【解析】　由电路图可知，两灯泡串联，电压表测L1的电压；根据串联电路的电流特点和欧姆定律可知电压表的示数。
【答案】　A
5.如图所示，当开关S闭合后，下列说法正确的是（B）

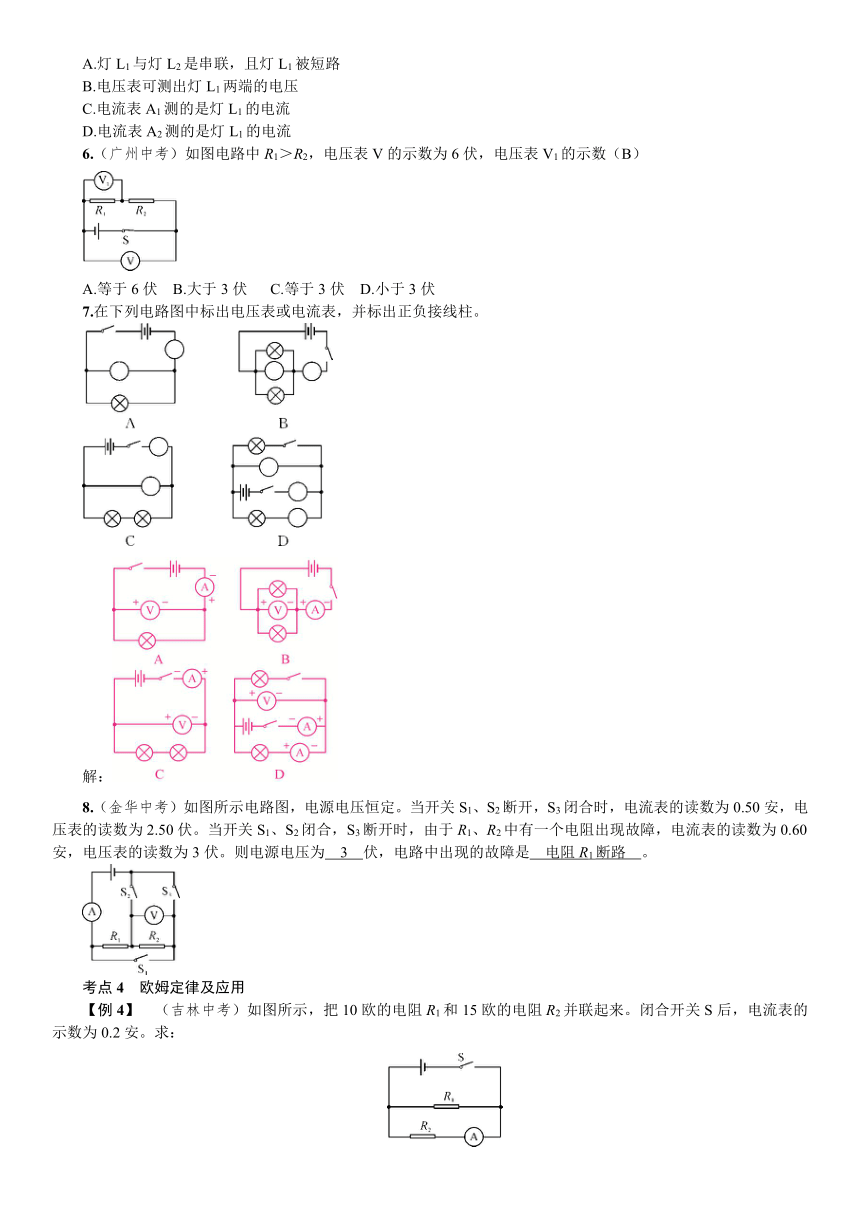

A.灯L1与灯L2是串联，且灯L1被短路
B.电压表可测出灯L1两端的电压
C.电流表A1测的是灯L1的电流
D.电流表A2测的是灯L1的电流
6.（广州中考）如图电路中R1＞R2，电压表V的示数为6伏，电压表V1的示数（B）
A.等于6伏 B.大于3伏 C.等于3伏 D.小于3伏
7.在下列电路图中标出电压表或电流表，并标出正负接线柱。
解：
8.（金华中考）如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3伏。则电源电压为　3　伏，电路中出现的故障是　电阻R1断路　。
考点4　欧姆定律及应用
【例4】　（吉林中考）如图所示，把10欧的电阻R1和15欧的电阻R2并联起来。闭合开关S后，电流表的示数为0.2安。求：
（1）电源电压；
（2）通过电阻R1的电流。
【解析】　根据并联电路的电压规律U＝U1＝U2求出R1两端电压，即为电源电压；再利用I＝即可求出I2两端电流，然后利用并联电路的电流规律I＝I1＋I2即可求出干路中的电流。
【答案】　（1）由图可知：电流表测量R2电流，由I＝得电源电压U＝U1＝U2＝I2R2＝15欧×0.2安＝3伏　（2）通过电阻R1的电流I1＝＝＝0.3安
9.（岳阳中考）如图甲所示是电阻R和小灯泡L的U－I图像，由图可知电阻R的阻值是　5　欧；若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4安，则电源电压为　3　伏。
02　　复习精练))
1.（益阳中考）下列有关电阻的说法正确的是（D）
A.导体的电阻越大，表明导体的导电能力越强
B.导体的电阻与导体两端的电压成正比
C.导体中的电流为零时电阻也为零
D.导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
2.（金华中考）如图是电冰箱的简化电路图。图中是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是（D）
B.S1、S2都闭合时，照明灯与电动机串联
C.关上冰箱门时，S1自动断开，使得照明灯熄灭
D.冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
3.为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。则图中电路图设计最合理的是（B）
4.（盐亭中考）在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L2互换位置，那么（C）
A.电流表的示数将变小，电压表的示数将变小
B.电流表的示数将变大，电压表的示数将不变
C.电流表的示数将不变，电压表的示数将变小
D.电流表的示数将不变，电压表的示数将不变

第4题图　 　　第5题图
5.闭合如图所示电路中开关S后，在滑片P向右移动的过程中，变大的是　　（A）
A.电压表V1的示数
B.电流表A的示数
C.电压表V1示数与电压表V2示数之和
D.电压表V2示数与电流表A示数的比值
6.（大庆中考）如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲∶U乙＝4∶3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲∶I乙是（B）
B.4∶3
C.3∶4
D.16∶9[ZK)]
7.（常德中考）小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为 8 伏，L2两端的电压为 2 伏。
8.（襄阳中考）如图所示，当电源电压为4伏时，电压表的示数为1伏；当电源电压增加到12伏时，电流表的示数为1安，则电阻R1＝ 9 欧，R2＝ 3 欧。
9.（台州中考）为完成“测定小灯泡正常发光时电阻”的实验，小柯同学选取了相应器材，小灯泡上标有?“2.5`V”?字样。
（1）如图甲电路无法正常完成实验，有一处导线连接错误，错误导线是②（填“①”或“②”）。
（2）改正电路后，小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙，则小灯泡正常发光时的电阻是 5 欧姆。
10.（温州中考）某兴趣小组在研究“串联电路特点”的活动中，将一个阻值约为10欧的普通小灯泡L和一个LED灯串联后接入电路（如图甲），闭合开关S1，发现LED灯亮而小灯泡L不亮，针对这种现象，同学们提出了以下猜想：
猜想一：小灯泡L处发生短路；
猜想二：LED灯电阻很大导致电路电流很小。
为了验证猜想，小组同学进行如下实验：
实验一：将一根导线并联在图甲电路中LED灯的两端，根据观察到的现象否定了猜想一。
实验二：利用电流表和电压表，按图乙所示的电路对LED灯的电阻进行测量，闭合开关，依次移动滑动变阻器的滑片，获得多组数据如下表，经分析，结果支持猜想二。
[HT]
实验次数
电压（伏）
电流（毫安）
电阻（欧）
1
1.4
12
116.7
2
1.6
14
114.3
3
1.8
16
112.5
…
…
…
…
（1）实验一中观察到的现象是小灯泡L发光。
（2）实验二中，某次测量时电压表示数如图丙所示，此时电压表示数为2.3伏。
（3）在实验二测定LED灯电阻的过程中，滑动变阻器的滑片向b端移动。
11.在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50`Ω1`A”字样。闭合开关S后，电流表A的示数如图（b）所示。
（1）求通过电阻R1的电流I1；
（2）求此时滑动变阻器R2连入电路的阻值；
（3）在不损坏电路元件的情况下，求电流表示数的最大变化量ΔI。
解：（1）由电路图可知，R1与R2并联，电流表测干路电流
因并联电路中各支路两端的电压相等
所以通过电阻R1的电流：I1＝U/R1＝9伏/10欧＝0.9安
（2）因并联电路中干路电流等于各支路电流之和
所以由指针的位置可知，电流表的量程为0～3安，分度值为0.1安
干路电流I＝1.2安
则通过电阻R2的电流：I2＝I－I1＝1.2安－0.9安＝0.3安
电阻R2的阻值：R2＝U/I2＝9伏/0.3安＝30欧
（3）电流表的最小示数：I最小＝I1＋I2最小＝0.9安＋9伏/50欧＝1.08安
通过滑动变阻器的最大电流为?1安，?此时电流表的示数为：I最大＝I1＋I2最大＝0.9安＋1安＝1.9安
则电流表示数的最大变化量ΔI＝I最大－I最小＝1.9安－1.08安＝0.82安
