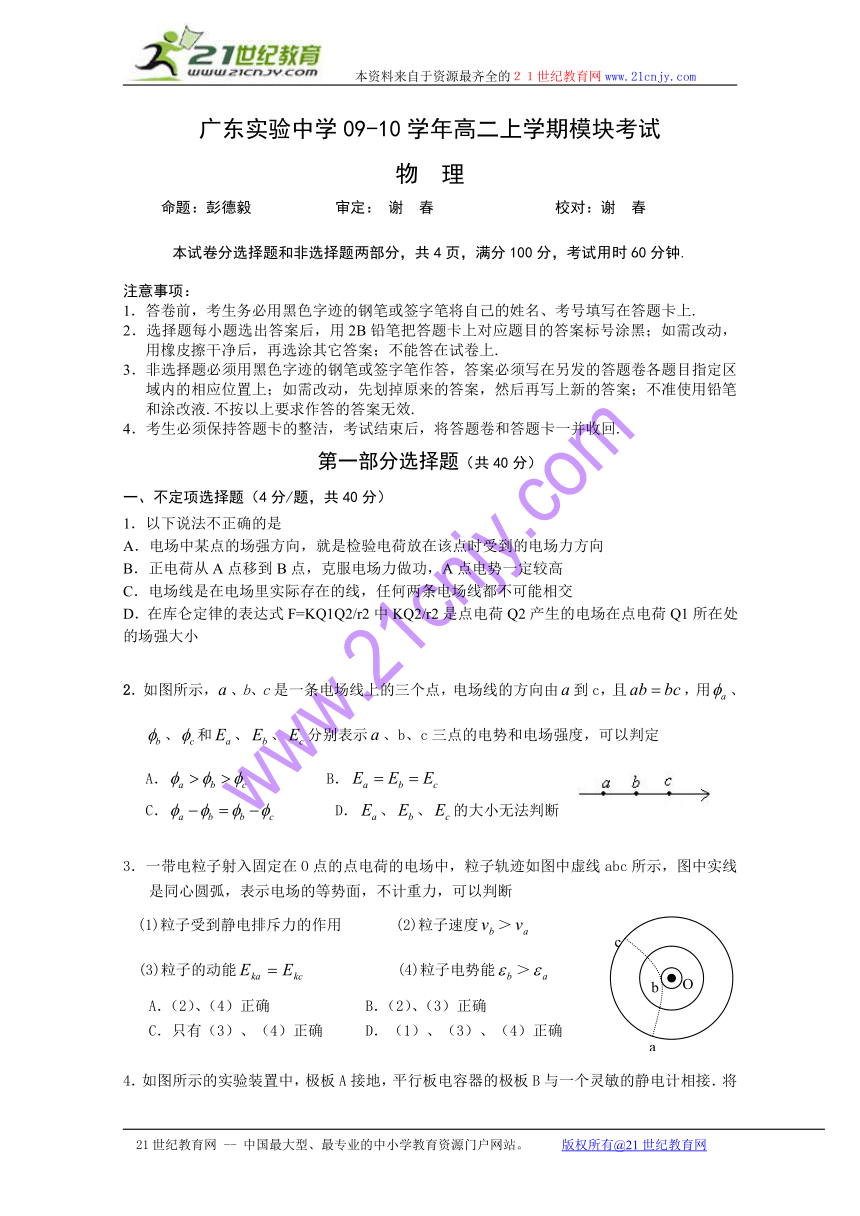

广东省实验中学09-10学年高二上学期期中考试（物理）

广东实验中学09-10学年高二上学期模块考试
物 理
命题：彭德毅 审定： 谢 春 校对：谢 春
本试卷分选择题和非选择题两部分，共4页，满分100分，考试用时60分钟.
注意事项：
1．答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名、考号填写在答题卡上.
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其它答案；不能答在试卷上.
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在另发的答题卷各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液.不按以上要求作答的答案无效.
4．考生必须保持答题卡的整洁，考试结束后，将答题卷和答题卡一并收回.
第一部分选择题（共40分）
一、不定项选择题（4分/题，共40分）
1．以下说法不正确的是
A．电场中某点的场强方向，就是检验电荷放在该点时受到的电场力方向
B．正电荷从A点移到B点，克服电场力做功，A点电势一定较高
C．电场线是在电场里实际存在的线，任何两条电场线都不可能相交
D．在库仑定律的表达式F=KQ1Q2/r2中KQ2/r2是点电荷Q2产生的电场在点电荷Q1所在处的场强大小
2．如图所示，、b、c是一条电场线上的三个点，电场线的方向由到c，且，用、、和、、分别表示、b、c三点的电势和电场强度，可以判定
A． B．
C． D．、、的大小无法判断
3．一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图中虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断
(1)粒子受到静电排斥力的作用 (2)粒子速度＞
(3)粒子的动能 (4)粒子电势能＞
A．（2）、（4）正确 B．（2）、（3）正确
C．只有（3）、（4）正确 D．（1）、（3）、（4）正确

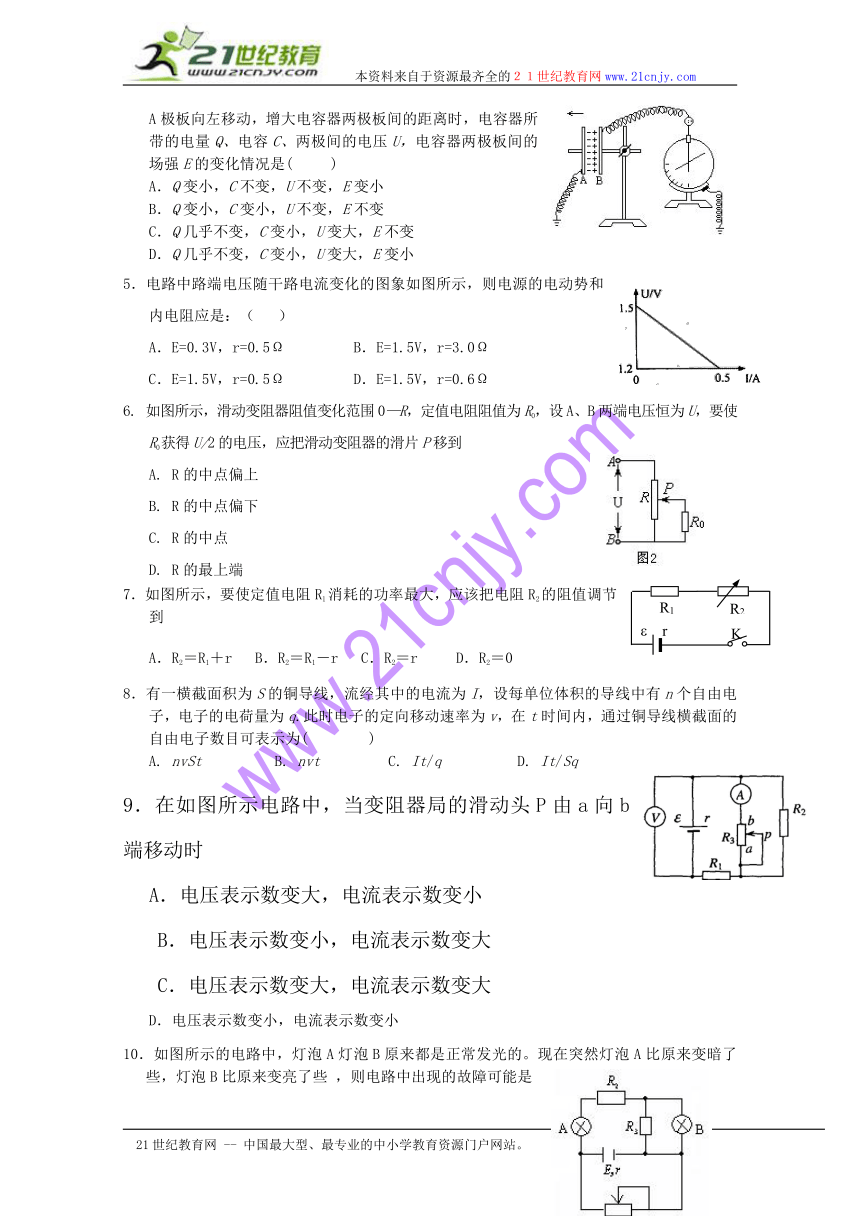

4．如图所示的实验装置中，极板A接地，平行板电容器的极板B与一个灵敏的静电计相接．将A极板向左移动，增大电容器两极板间的距离时，电容器所带的电量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化情况是( )
A．Q变小，C不变，U不变，E变小
B．Q变小，C变小，U不变，E不变
C．Q几乎不变，C变小，U变大，E不变
D．Q几乎不变，C变小，U变大，E变小
5．电路中路端电压随干路电流变化的图象如图所示，则电源的电动势和内电阻应是：（　 ）
A．E=0.3V，r=0.5Ω　 B．E=1.5V，r=3.0ΩC．E=1.5V，r=0.5Ω　 D．E=1.5V，r=0.6Ω　
6. 如图所示，滑动变阻器阻值变化范围0—R，定值电阻阻值为R0，设A、B两端电压恒为U，要使R0获得U/2的电压，应把滑动变阻器的滑片P移到
A. R的中点偏上
B. R的中点偏下
C. R的中点
D. R的最上端
7．如图所示，要使定值电阻R1消耗的功率最大，应该把电阻R2的阻值调节到
A．R2＝R1＋r 　B．R2＝R1－r 　C．R2＝r　　 D．R2＝0
8．有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q.此时电子的定向移动速率为v，在t时间内，通过铜导线横截面的自由电子数目可表示为( 　　 )
A. nvSt B. nvt C. It/q D. It/Sq
9．在如图所示电路中，当变阻器局的滑动头P由a向b端移动时
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
10．如图所示的电路中，灯泡A灯泡B原来都是正常发光的。现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些 ，则电路中出现的故障可能是

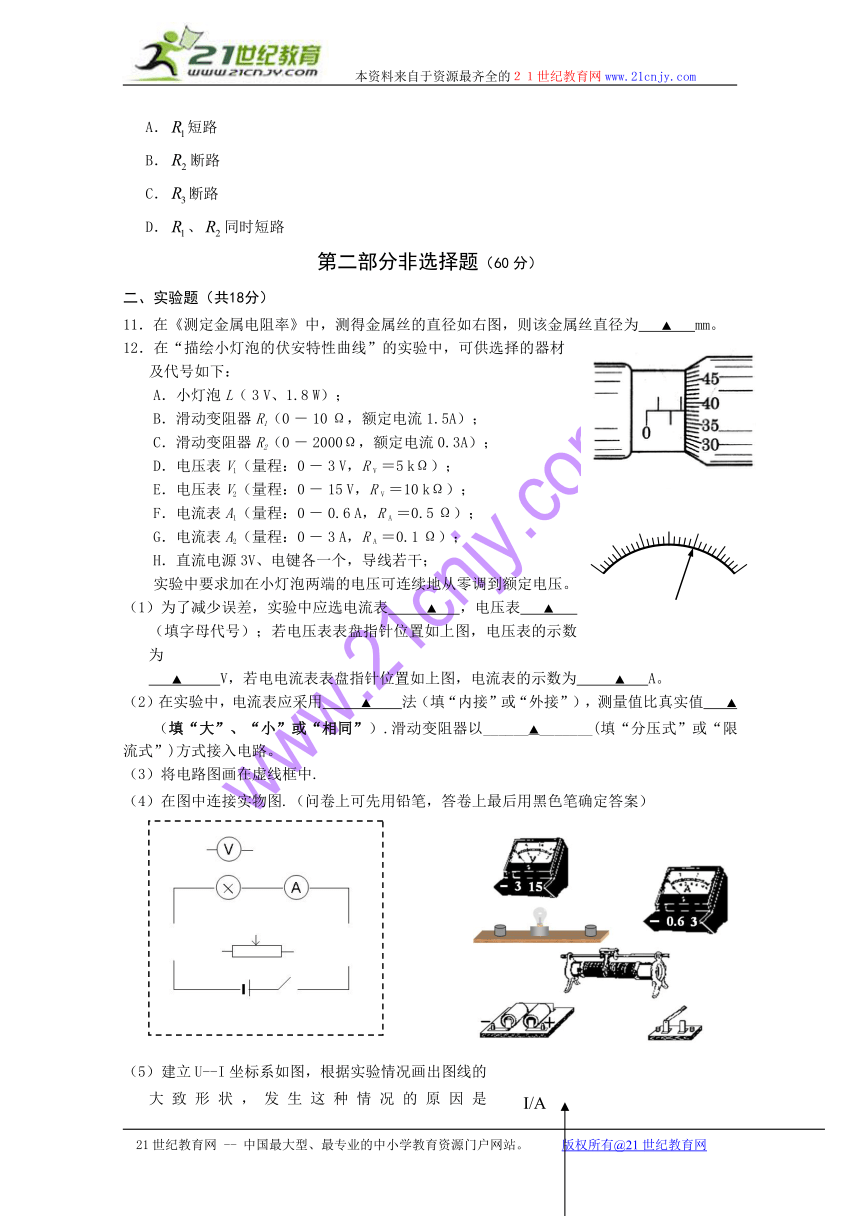

A．短路
B．断路
C．断路
D．、同时短路
第二部分非选择题（60分）
二、实验题（共18分）
11．在《测定金属电阻率》中，测得金属丝的直径如右图，则该金属丝直径为 ▲ mm。
12．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材及代号如下：
A．小灯泡L（ 3 V、1.8 W）；
B．滑动变阻器R1（0 － 10 Ω，额定电流1.5A）；
C．滑动变阻器R2（0 － 2000Ω，额定电流0.3A）；
D．电压表V1（量程：0 － 3 V，R V ＝5 kΩ）；
E．电压表V2（量程：0 － 15 V，R V ＝10 kΩ）；
F．电流表A1（量程：0 － 0.6 A，R A ＝0.5 Ω）；
G．电流表A2（量程：0 － 3 A，R A ＝0.1 Ω）；
H．直流电源3V、电键各一个，导线若干；
实验中要求加在小灯泡两端的电压可连续地从零调到额定电压。
（1）为了减少误差，实验中应选电流表 ▲ ，电压表 ▲
（填字母代号）；若电压表表盘指针位置如上图，电压表的示数为
▲ V，若电电流表表盘指针位置如上图，电流表的示数为 ▲ A。
（2）在实验中，电流表应采用 ▲ 法（填“内接”或“外接”），测量值比真实值 ▲
（填“大”、“小”或“相同”）.滑动变阻器以______▲_______(填“分压式”或“限流式”)方式接入电路。
（3）将电路图画在虚线框中.
（4）在图中连接实物图.（问卷上可先用铅笔，答卷上最后用黑色笔确定答案）
（5）建立U--I坐标系如图，根据实验情况画出图线的大致形状，发生这种情况的原因是_________________▲________________________。
三、计算题（共42分）
13.（18分）如图示,A为粒子源,在A和极板B 间的加速电压为U1,在两水平放置的平行带电板C.D间的电压为U2,现设有质量为m.电量为q的质子初速为零从A被加速电压U1加速后水平进入竖直方向的匀强电场,平行带电板的极板的长度为L,两板间的距离为d,不计带电粒子的重力,求:
(1)带电粒子在射出B板时的速度;
(2)带电粒子在C、D极板间运动的时间;
(3)带电粒子飞出C、D电场时在竖直方向上发生的位移y?


14.（12分）如图所示，电源电动势为10V，内电阻为0.5Ω，Ｒ1＝5.5Ω，Ｒ2＝4Ω，平行板电容器的电容C=50μF，当S闭合时，一带电油滴恰好静止在水平放置的平行板电容器两板之间。求S断开时：
（1）电容器两板电压改变了多少?
（2）电容器极板的电量改变了多少？
（3）油滴的加速度为多大？方向如何？
15.（12分）如图所示，电解槽A与电炉R并联后接到电源上，电源内阻r =1Ω，电炉电阻R=19Ω，电解槽接入电路中的电阻=0.5Ω．当K1闭合、K2断开时，电炉消耗功率684W；K1、K2都闭合时电炉消耗功率475W（电炉电阻可看作不变）．试求
（1）电源的电动势；
（2）K1、K2闭合时，流过电解槽的电流大小；
（3）K1、K2闭合时，电解槽中电能转化成化学能的功率。
附加题：
16.（10分）如图所示的电路中，两平行金属板A、B水平放置，两板间距离d=40cm。电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω。闭合开关S。待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间。若小球带电量为q=1×10－2C，质量为m=2×10－2kg，不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？此时，电源输出功率是多大？（取g=10m/s2）
广东实验中学2009—2010学年高二级模块考试答案
物 理
一、选择题
二、（18分）
11． ___1.880________ mm
12. (1)__F_____ （填字母代号）；___D_____（填字母代号）；___2.00_____V；_____0.40___A；
(2) ___外接______法； _小__（填“大”、“小”或“相同”）；
____分压式___(填“分压式”或“限流式”)；
(3)请用黑色笔作图。
（5）原因是__________灯泡的电阻随温度的升高而变大____________________。
