透镜成像复习（试题无答案）

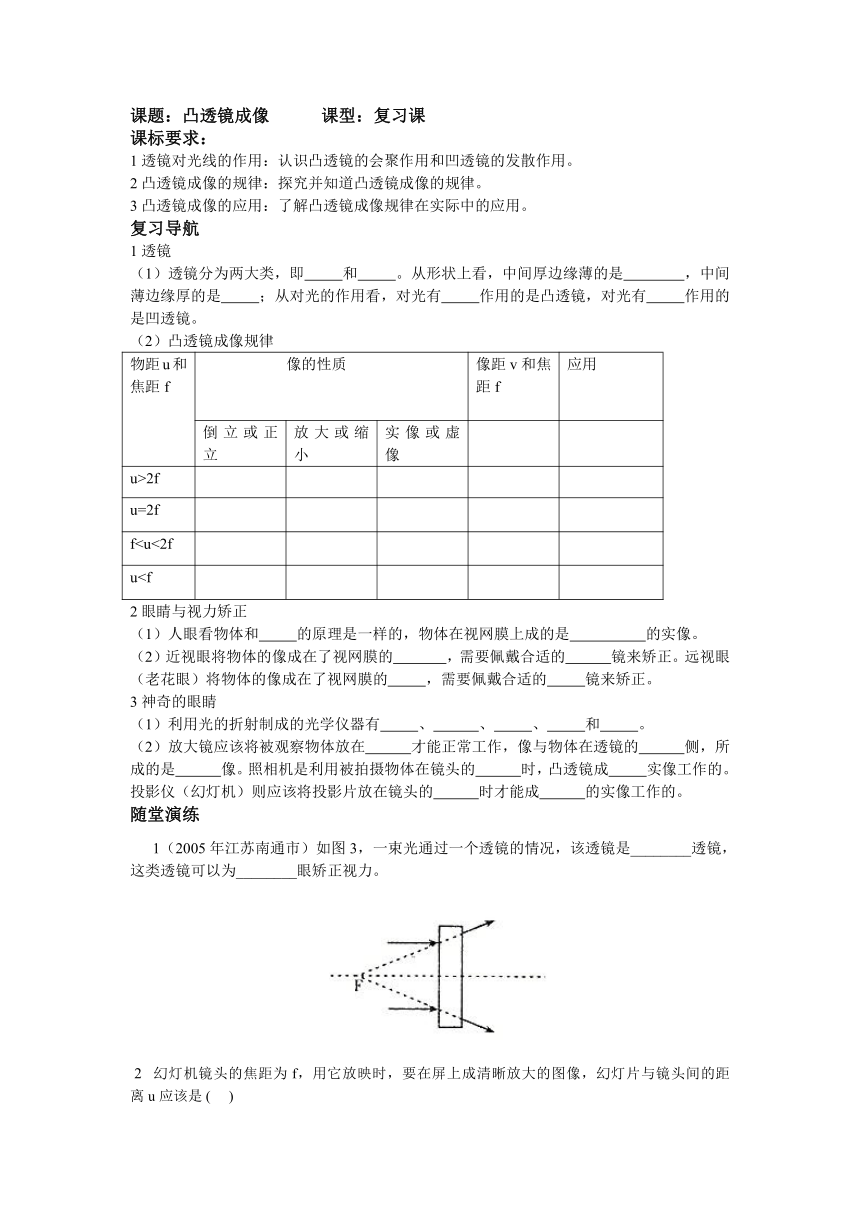

课题：凸透镜成像 课型：复习课
课标要求：
1透镜对光线的作用：认识凸透镜的会聚作用和凹透镜的发散作用。
2凸透镜成像的规律：探究并知道凸透镜成像的规律。
3凸透镜成像的应用：了解凸透镜成像规律在实际中的应用。
复习导航
1透镜
（1）透镜分为两大类，即 和 。从形状上看，中间厚边缘薄的是 ，中间薄边缘厚的是 ；从对光的作用看，对光有 作用的是凸透镜，对光有 作用的是凹透镜。
（2）凸透镜成像规律
物距u和焦距f 像的性质 像距v和焦距f 应用
倒立或正立 放大或缩小 实像或虚像
u>2f
u=2f
fu2眼睛与视力矫正
（1）人眼看物体和 的原理是一样的，物体在视网膜上成的是 的实像。
（2）近视眼将物体的像成在了视网膜的 ，需要佩戴合适的 镜来矫正。远视眼（老花眼）将物体的像成在了视网膜的 ，需要佩戴合适的 镜来矫正。
3神奇的眼睛
（1）利用光的折射制成的光学仪器有 、 、 、 和 。
（2）放大镜应该将被观察物体放在 才能正常工作，像与物体在透镜的 侧，所成的是 像。照相机是利用被拍摄物体在镜头的 时，凸透镜成 实像工作的。
投影仪（幻灯机）则应该将投影片放在镜头的 时才能成 的实像工作的。
随堂演练
1（2005年江苏南通市）如图3，一束光通过一个透镜的情况，该透镜是________透镜，这类透镜可以为________眼矫正视力。

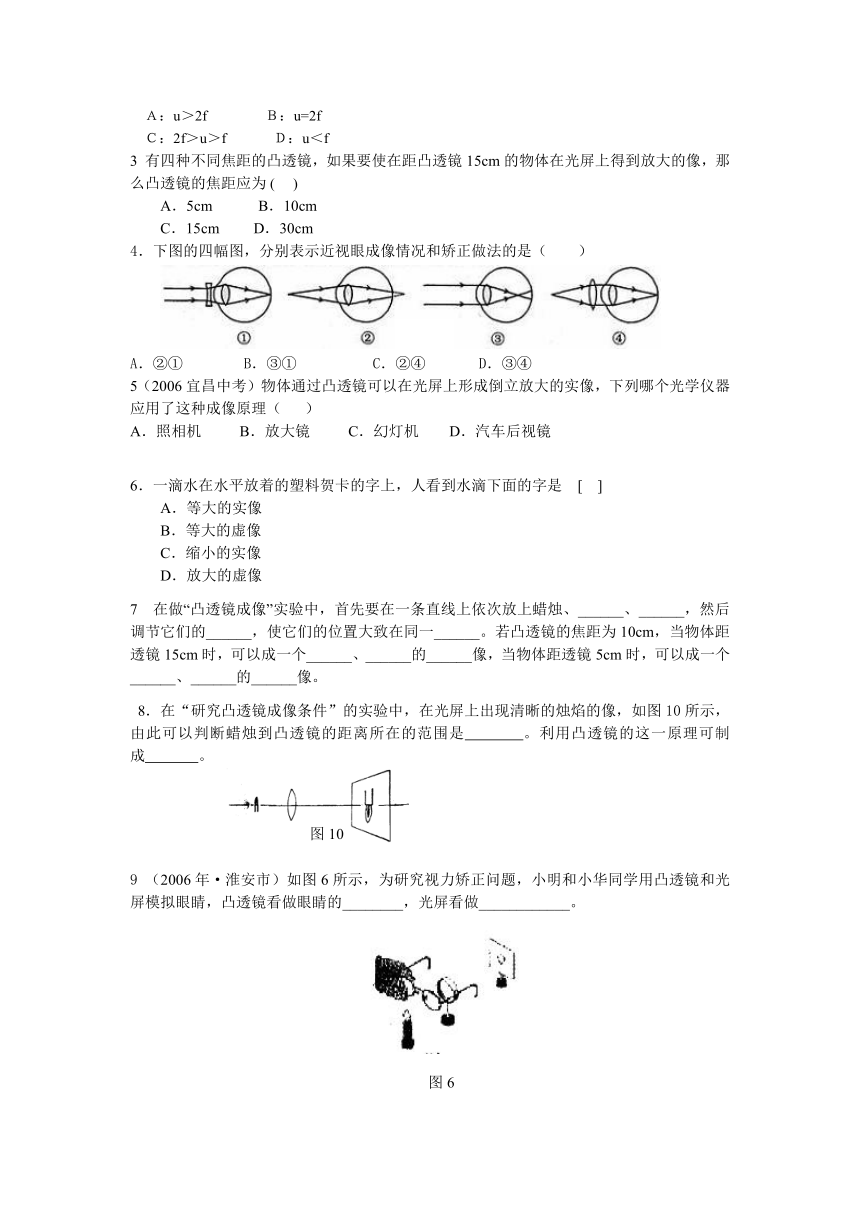

2 幻灯机镜头的焦距为 f，用它放映时，要在屏上成清晰放大的图像，幻灯片与镜头间的距离 u 应该是 ( )
Ａ：u＞2f Ｂ：u=2f
Ｃ：2f＞u＞f Ｄ：u＜f
3 有四种不同焦距的凸透镜，如果要使在距凸透镜15cm的物体在光屏上得到放大的像，那么凸透镜的焦距应为 ( )　　
　　A．5cm　　　B．10cm
　　C．15cm　　 D．30cm
4．下图的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）
A．②① B．③① C．②④ D．③④
5（2006宜昌中考）物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（ ）
A．照相机 　 B．放大镜 　 C．幻灯机 　 D．汽车后视镜
6．一滴水在水平放着的塑料贺卡的字上，人看到水滴下面的字是　[　]
　　A．等大的实像
　　B．等大的虚像
　　C．缩小的实像
　　D．放大的虚像
7 在做“凸透镜成像”实验中，首先要在一条直线上依次放上蜡烛、______、______，然后调节它们的______，使它们的位置大致在同一______。若凸透镜的焦距为10cm，当物体距透镜15cm时，可以成一个______、______的______像，当物体距透镜5cm时，可以成一个______、______的______像。
8．在“研究凸透镜成像条件”的实验中，在光屏上出现清晰的烛焰的像，如图10所示，由此可以判断蜡烛到凸透镜的距离所在的范围是 。利用凸透镜的这一原理可制成 。
9 （2006年·淮安市）如图6所示，为研究视力矫正问题，小明和小华同学用凸透镜和光屏模拟眼睛，凸透镜看做眼睛的________，光屏看做____________。
图6
（1）小华将蜡烛、凸透镜、光屏放在水平的桌面上，调整蜡烛、凸透镜、光屏的位置和高度，使烛焰中心，透镜中心、光屏中心位于同一直线上，且三者高度相同。点燃蜡烛，将近视眼镜放在烛焰和凸透镜之间，移动光屏的位置，直至光屏上出现烛焰清晰的像。取走眼镜，屏上的像变模糊了，再向凸透镜方向移动光屏至某一位置时，屏上的像又变清晰了。以上现象说明：
①_____________________________________________
②_____________________________________________
（2）小明将远视眼镜放在烛焰和凸透镜之间，移动光屏的位置，直至光屏上出现烛焰清晰的像。取走眼镜，屏上的像变模糊了，此时要使屏上的像变清晰，应向________（选填“凸透镜”、“远离凸透镜”或“竖直向下”）方向移动光屏，因为远视眼镜对光线具有__________作用。
巩固训练
1. （2006年·盐城市）下列光路图中（如图所示），正确的是（ ）。
2．在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成烛焰的像，其原因可能是（ ）
　　A．蜡烛放在了凸透镜的2倍焦距以外
　　B．蜡烛放在了凸透镜的2倍焦距处
　　C．蜡烛放在了凸透镜的焦距以外
　　D．蜡烛放在了凸透镜的焦距以内
3．若一物体从距凸透镜3倍焦距的地方，沿主光轴移到1.5cm焦距的地方，则　[　]
　　A．像距变小，像变小
　　B．像距不变，像不变
　　C．像距变大，像变大
　　D．像距变大，像不变
4（2006年·石家庄市）老师上课时经常用到投影仪，如图2所示，关于投影仪的使用以下做法中合理的是（ ）。
A. 投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动
B. 若使屏幕上的画面大一些，可使投影仪靠近屏幕同时将凸透镜适当向下移动
C. 若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动
D. 若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动
5．关于凸透镜，下列说法中正确的是（ ）
A．用照相机照相时，被照人到镜头的距离必须小于二倍焦距
B．用放大镜观察邮票时，邮票应放在放大镜的一倍焦距以内
C．用幻灯机放映幻灯片时，幻灯片到镜头的距离必须大于二倍焦距
D．照相机、幻灯机的镜头是凸透镜，放大镜的镜头是凹透镜
6 小王用一变焦照相机从侧面拍摄一架正离他而去的飞机，为获得飞机的清晰的像，则透镜焦距应_______（填“变大、变小或不变”）
7（2005年威海市）在研究凸透镜成像的实验中，保持图6中凸透镜的位置，那么：
图6
（1）把烛焰放在________点，屏上不会出现烛焰的像。
（2）a、b、c、d、e各点中________点是成放大和缩小像的分界点。
8（2005年安徽省）小华在探究凸透镜成像的规律时，将凸透镜和其他实验器材组装在光具座上如图7所示。
图7
（1）要想知道凸透镜的焦距，你认为可以通过哪些途径？（至少写出两种不同途径）
（2）点燃蜡烛后，无论怎样移动光屏和蜡烛，光屏上始终没有出现蜡烛火焰的像，你认为产生这种现象的原因可能是什么？
图10
