第十二章 探究欧姆定律测试题

探究欧姆定律
题号 1 2 3 4 5 6 7 8
答案

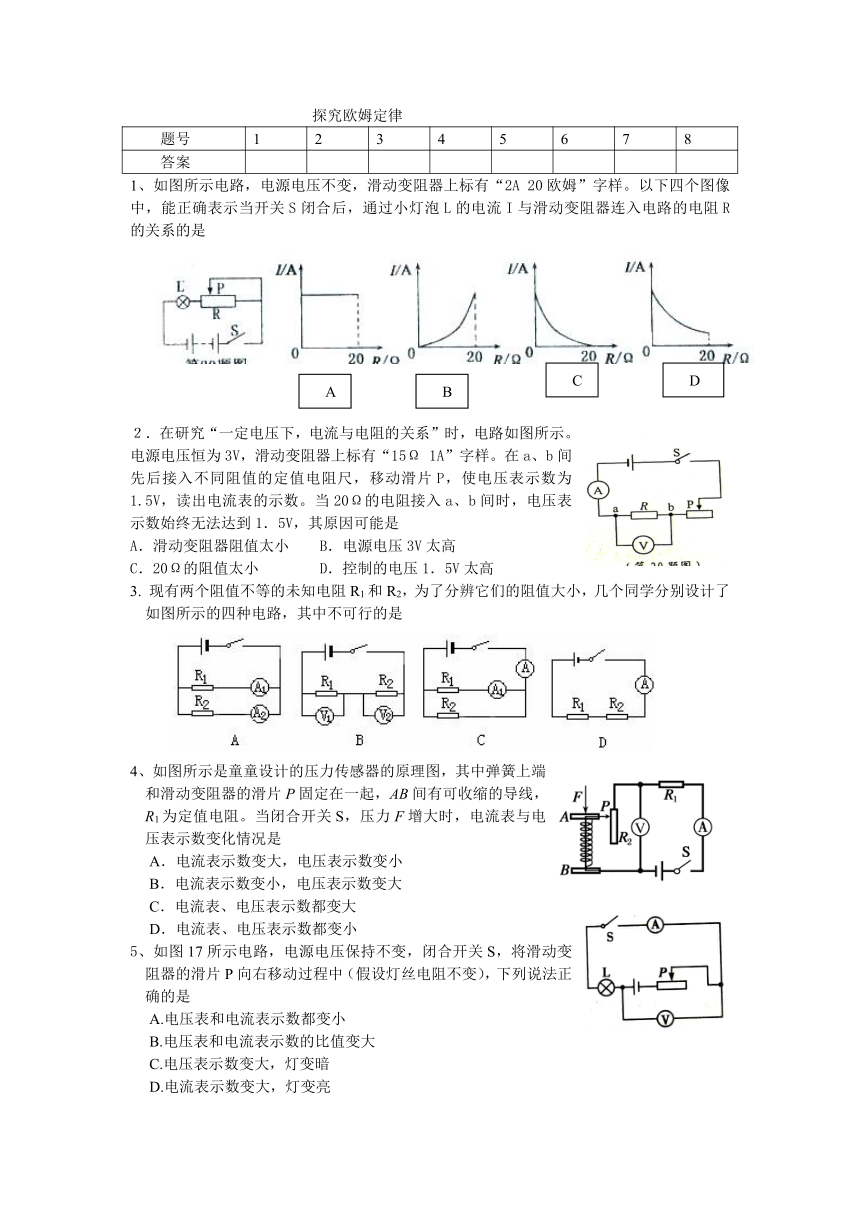

1、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是
２．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1．5V太高
3. 现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是
4、如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
5、如图17所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是
A.电压表和电流表示数都变小
B.电压表和电流表示数的比值变大
C.电压表示数变大，灯变暗
D.电流表示数变大，灯变亮

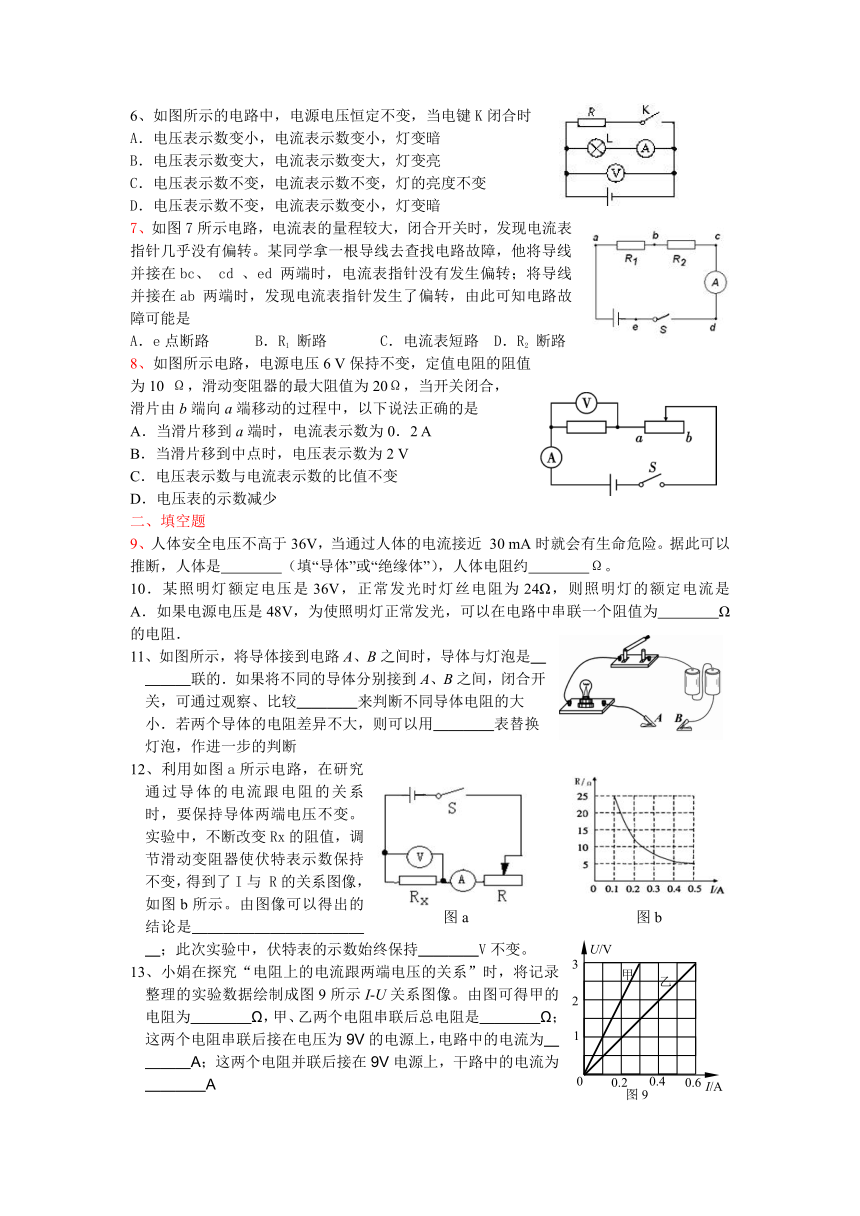

6、如图所示的电路中，电源电压恒定不变，当电键K闭合时
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
7、如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是
A．e点断路 B．R1 断路 C．电流表短路 D．R2 断路
8、如图所示电路，电源电压6 V保持不变，定值电阻的阻值
为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，
滑片由b端向a端移动的过程中，以下说法正确的是
A．当滑片移到a端时，电流表示数为0．2 A
B．当滑片移到中点时，电压表示数为2 V
C．电压表示数与电流表示数的比值不变
D．电压表的示数减少
二、填空题
9、人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。
10．某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是 A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为 Ω的电阻．
11、如图所示，将导体接到电路A、B之间时，导体与灯泡是＿＿＿＿联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较＿＿＿＿来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用＿＿＿＿表替换灯泡，作进一步的判断
12、利用如图a所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与 R的关系图像，如图b所示。由图像可以得出的结论是＿＿＿＿＿＿＿＿＿＿＿＿；此次实验中，伏特表的示数始终保持＿＿＿＿V不变。
13、小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图9所示I-U关系图像。由图可得甲的电阻为＿＿＿＿Ω，甲、乙两个电阻串联后总电阻是＿＿＿＿Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为＿＿＿＿A；这两个电阻并联后接在9V电源上，干路中的电流为＿＿＿＿A
14、如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1=＿＿＿Ω，电源电压U=＿＿＿＿V。
15、在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将＿＿＿＿＿＿，电压表V与电压表V1示数的差值将＿＿＿＿＿。（均选填“变大”、“变小”或“不变”）
三、实验探究题
16、在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图所示的器材进行实验。
(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。
(3)改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．电流表的示数为0.5A，电压表的示数如图所示，则R3=＿＿＿ Ω，实验测得值应为Rx=＿＿＿ Ω。
(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如图24所示的电路。测量时．闭合S1,将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx= I1/ I2 · R0。小明认真分析电路后发现小亮的设计不合理，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 。
17、小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻。
（1）图25是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。（要求滑动变阻器连入电路的阻值最大）
（2）连接好电路后，小明进行了实验，记录的数据如下表所示。请仔细分析分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据并分析产生的原因。 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
②小灯泡正常发光时的电阻为＿＿＿＿Ω。
（3）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）。他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算Rx的最后表达式。（已知滑动变阻器的最大阻值为R0）
实验步骤：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
表达式：Rx=＿＿＿＿＿＿＿。
18、小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
电阻R/Ω 5 6 10 15 20 30
电流I/A 0．6 0．5 0．3 0．2 0．15 0．1
(1)分析表中的数据，可以得出的结论是：
。
(2)滑动变阻器R′在此实验中的主要作用是：
。
四、计算题
19、如图所示电路中，电阻R1的阻值是20Ω，闭合开关S，电流表的示数为0.3A，电流表的示数为0.5A,求：
(1）通过电阻R2的电流;
(2) 电源电压；
(3）电阻R2的阻值.
20、如图所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，
电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：
（1）R1 、R2的阻值；
（2）乙图中电流表示数。
答案
题号 1 2 3 4 5 6 7 8
答案 D A D B A C B C
9、导体 1200 10、1.5 8 11、．串 灯泡亮度 电流 12、电压一定时，通过导体的电流与导体的电阻成反比 2.5 V 13、。10；15；0.6；2.7
14、10 6 15、变大；变小 16、(1)略 (2)连接电路时开关没有断开 没有把滑动变阻器的滑片置于阻值最大的位置 (3) 5.2 5.2 (4)由于滑动变阻器串联在电路中．S2由l拨到2时，电阻两端的电压发生变化
17、（1）图略（滑动变阻器的左下端接线柱应与电流表“0.6”接线柱相连接）（2）①1.0 读数时看错电流表的量程 ②12.5（3）实验步骤：闭合开关，使滑动变阻器连入电路的阻值最小（为零），记下电流表的示数I1；将滑动变阻器连入电路的阻值最大，记下电流表示数I2. 表达式：
18、(1)电压不变时，导体中的电流与电阻成反比
(2)调整R′的阻值，使R两端电压保持不变
19、（1）I2=I-I1=0.5A-0.3A=0.2A………………………（2分）
(2) U = U2= U1 =I1R1=0.3A×20Ω=6V………………………（2分）
(3) R2= U2/ I2=6V/0.2A=30Ω………………………（2分）
