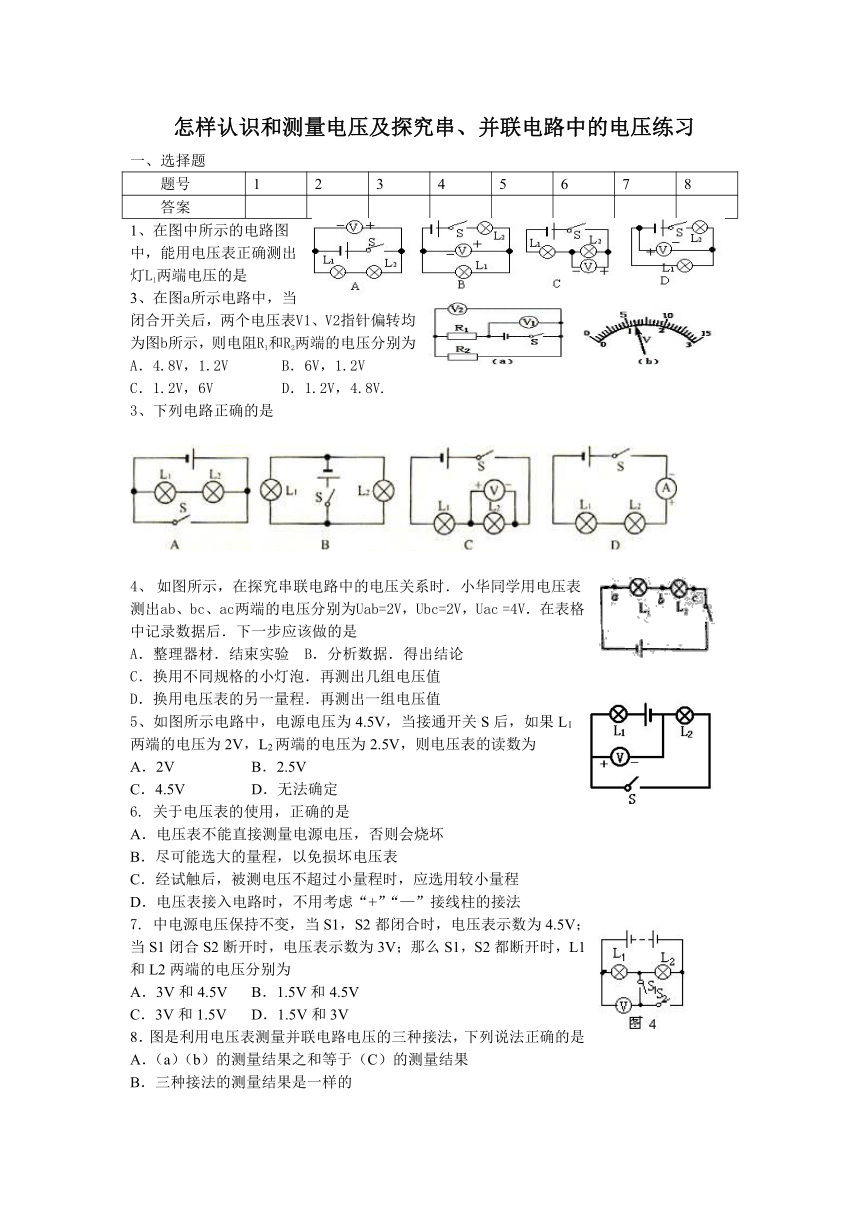

怎样认识和测量电压及探究串、并联电路中的电压练习

怎样认识和测量电压及探究串、并联电路中的电压练习
1、 选择题
题号 1 2 3 4 5 6 7 8
答案
1、在图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是
3、在图a所示电路中，当闭合开关后，两个电压表V1、V2指针偏转均为图b所示，则电阻R1和R2两端的电压分别为 A．4.8V，1.2V B．6V，1.2V
C．1.2V，6V D．1.2V，4.8V.
3、下列电路正确的是
4、 如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac =4V．在表格中记录数据后．下一步应该做的是
A．整理器材．结束实验 B．分析数据．得出结论
C．换用不同规格的小灯泡．再测出几组电压值
D．换用电压表的另一量程．再测出一组电压值
5、如图所示电路中，电源电压为4.5V，当接通开关S后，如果L1两端的电压为2V，L2两端的电压为2.5V，则电压表的读数为
A．2V B．2.5V
C．4.5V D．无法确定
6. 关于电压表的使用，正确的是
A．电压表不能直接测量电源电压，否则会烧坏
B．尽可能选大的量程，以免损坏电压表
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．电压表接入电路时，不用考虑“+”“—”接线柱的接法
7. 中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为
A．3V和4.5V B．1.5V和4.5V
C．3V和1.5V D．1.5V和3V
8．图是利用电压表测量并联电路电压的三种接法，下列说法正确的是
A．（a）（b）的测量结果之和等于（C）的测量结果
B．三种接法的测量结果是一样的
C．三种接法的测量结果都不相同
D．只有（a）、（b）两种接法的测量结果相同

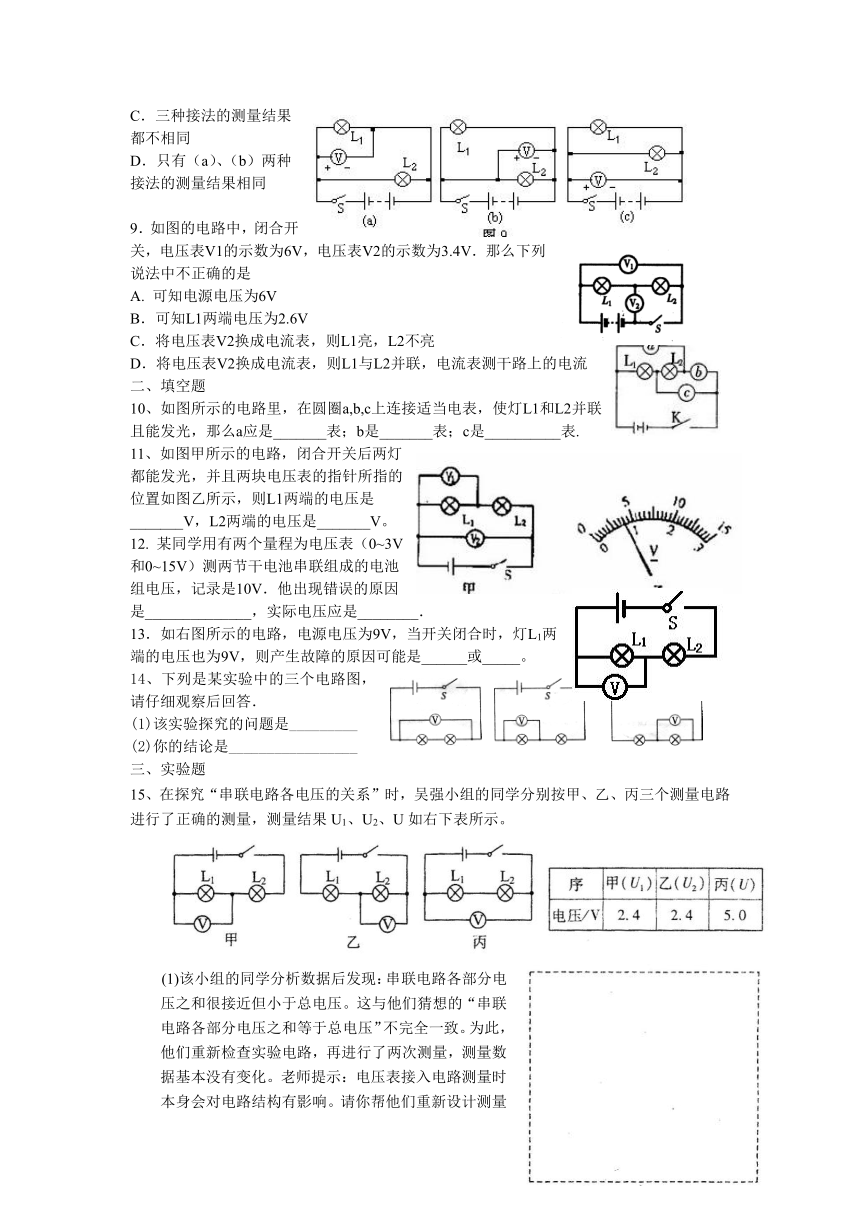

9．如图的电路中，闭合开
关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是
A. 可知电源电压为6V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
二、填空题
10、如图所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是_______表；b是_______表；c是__________表.
11、如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L1两端的电压是_______V，L2两端的电压是_______V。
12. 某同学用有两个量程为电压表（0~3V和0~15V）测两节干电池串联组成的电池组电压，记录是10V．他出现错误的原因是______________，实际电压应是________．
13．如右图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。
14、下列是某实验中的三个电路图，请仔细观察后回答．
(1)该实验探究的问题是_________
(2)你的结论是_________________
三、实验题
15、在探究“串联电路各电压的关系”时，吴强小组的同学分别按甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如右下表所示。
(1)该小组的同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此，他们重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他们重新设计测量电路图，把它画在右边的虚线方框中。
(2)该小组的同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同
时发现：“串联各部分电压是相等的”。这个结论一定成立吗 （选填 “一定”或“不一定”）。为了检验这个结论是否成立，应该__________ __继续进行实验。
(3)根据表中数据，可以求得电压表内阻Rv与灯泡电阻RL的比值： 。
(4)该组同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构， 因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？__ __（选填“会”或“不会”）。
16.瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图所示的电路图连接电路；
⑵闭合开关，用电压表测出L1两端的电压；
⑶在测L2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,
只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须_________；
⑵瑞瑞同学用上面的方法能否测出L2两端的电压 为什么 ______________________.
UAB/V UBC /V UAC /V
2.4 1.4 3.75
⑶方法改进后，所测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：___________________________.
17、在探究串、并联电路规律的实验里，王大海进行了如下操作：
(1)①把两个标有“2．5V 0．3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光(如图l2所示)．
②分三次接人电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．
(2)①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光(如图l3所示)．
②分三次接入电流表，分别测量A、B、C三点的电流并记人表二．
请你评估：
(1)表一的测量结果有一个是错误的，错误的是 ，判断的依据是
(2)表二的测量结果是否可能 谈谈你的观点．
18、如图所示电路中，电源由3节干电池组成，电流表示数为0.18A，L1两端电压为2.5V；①按电路图将实物连接起来；②电压表的示数是_____V；
③通过L1的电流强度是_____A．
怎样认识和测量电压及探究串、并联电路中的电压练习答案
题号 1 2 3 4 5 6 7 8 9
答案 B A B C B C C B D
10 电流 电压 电流 11、0.8 3.2 12、用的小量程，按大量程读数 2 13、L1开路 L2短路 14、探究串联电路中电压的规律
串联电路两端的总电压等于各部分电路两端的电压之和
15、(1)（右图”） (2)不一定 换用两个不同的灯泡 (3) 12 (4)不会
16、 (1)断开 ⑵不能,因为电压表的正负接线柱接反了
⑶不等于 ⑷以一次实验得出物理规律.
17、．(1)UAC(1分)；因为UAC跟UAB孙UAC之和相差太大(2分)．
(2)可能(1分)，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律(2分)．
18、略
