第十二章 探究欧姆定律 实验题

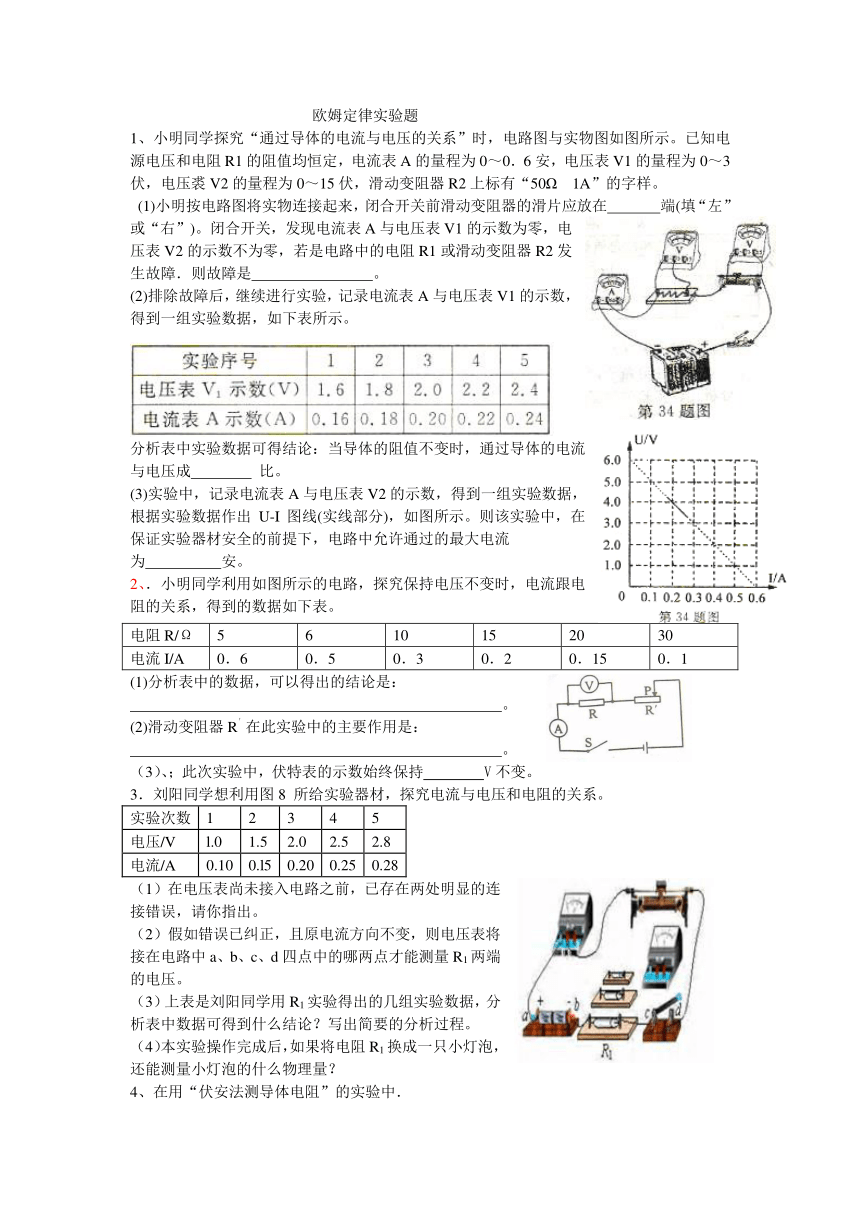

欧姆定律实验题
1、小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。
(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在 端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是 。
(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。
分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成 比。
(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流
为 安。
2、．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
电阻R/Ω 5 6 10 15 20 30
电流I/A 0．6 0．5 0．3 0．2 0．15 0．1
(1)分析表中的数据，可以得出的结论是：
。
(2)滑动变阻器R′在此实验中的主要作用是：
。
（3）、；此次实验中，伏特表的示数始终保持 V不变。
3．刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。
实验次数 1 2 3 4 5
电压/V l.0 1.5 2.0 2.5 2.8
电流/A 0.10 0.l5 0.20 0.25 0.28
（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。
（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d四点中的哪两点才能测量R1两端的电压。
（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？
4、在用“伏安法测导体电阻”的实验中．

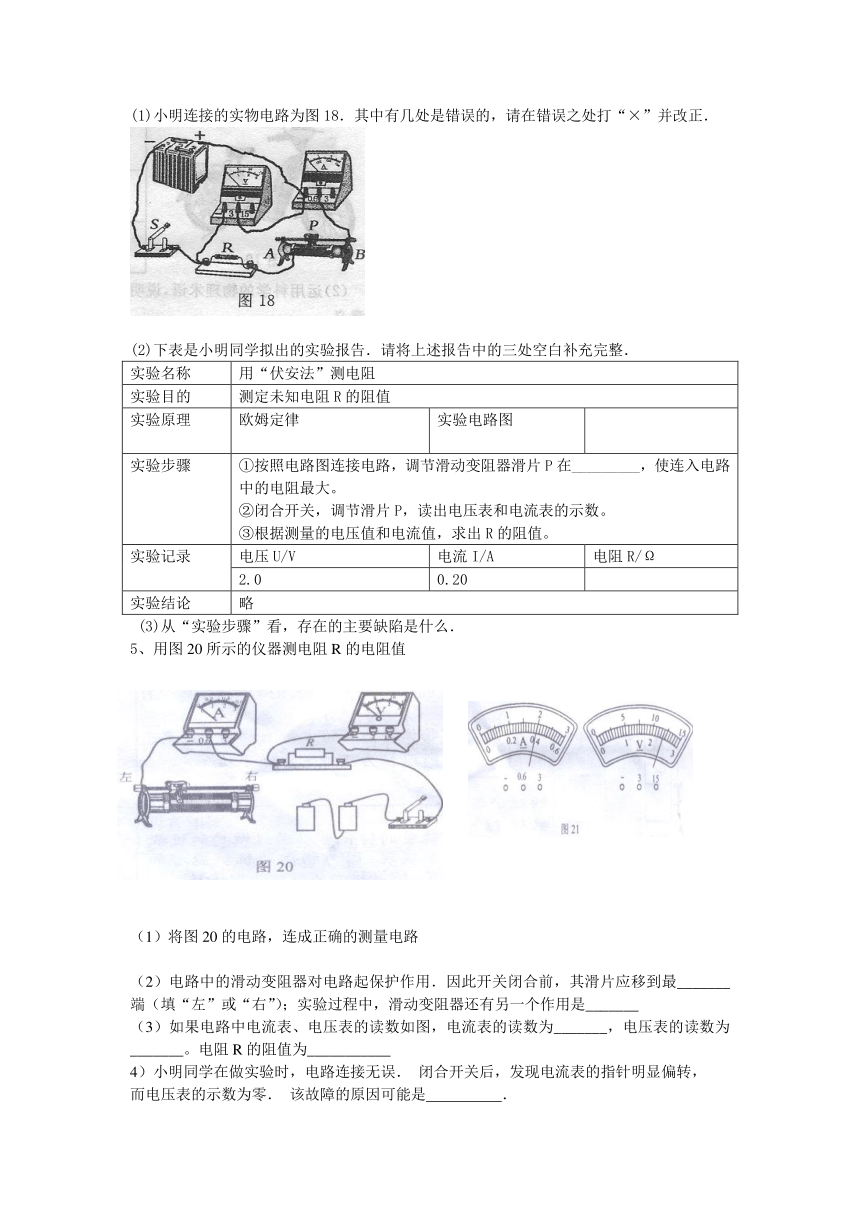

(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．
(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．
实验名称 用“伏安法”测电阻
实验目的 测定未知电阻R的阻值
实验原理 欧姆定律 实验电路图
实验步骤 ①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。②闭合开关，调节滑片P，读出电压表和电流表的示数。③根据测量的电压值和电流值，求出R的阻值。
实验记录 电压U/V 电流I/A 电阻R/Ω
2.0 0.20
实验结论 略
(3)从“实验步骤”看，存在的主要缺陷是什么．
5、用图20所示的仪器测电阻R的电阻值
（1）将图20的电路，连成正确的测量电路
（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______
（3）如果电路中电流表、电压表的读数如图，电流表的读数为_______，电压表的读数为_______。电阻R的阻值为___________
4）小明同学在做实验时，电路连接无误． 闭合开关后，发现电流表的指针明显偏转，
而电压表的示数为零． 该故障的原因可能是 ．
6、某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。
（1）在图22甲中a．b分别是　　　．　　　　　表。
（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。
（3）连接电路时，应将开关　　　　；闭合开关前，滑动变阻器的滑片P应滑在　　　端。
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于　　　　　　　　　　　　　　造成的。
7、现有下列实验器材：一只已知阻值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。
要求：(1)在右框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示Rx。
8．小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻。
（1）图17是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。（要求滑动变阻器连入电路的阻值最大）
（2）连接好电路后，小明进行了实验，记录的数据如下表所示。
请仔细分析分析实验数
据，回答以下问题：
①表中有一个明显的错误
数据，请指出错误数据并分析产生的原因。
。
②小灯泡正常发光时的电阻为 Ω。
（3）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）。他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算Rx的最后表达式。（已知滑动变阻器的最大阻值为R0）
实验步骤： 。
表达式：Rx= 。
答案
1、（1）右 滑动变阻器R2断路 （2）正 （3）0.3
2、答案：(1)电压不变时，导体中的电流与电阻成反比
(2)、使R两端电压保持不变 （3）、3V
3、（1）电流表正负接线错误，滑动变阻器接线错误（其它合理的表述即可）。
（2）bc（或bd）
（3）电阻一定时，导体中的电流与它两端的电压成正比。
当电压增加时，电流也随着增加，且电压与电流的比值不变（其它合理的表述即可）。
（4）电功率、电阻
4、
(1)见图3．(电压表、电流表改接正确各得1分) (2)电路图见图4(2分)．B端或右端(1分) l0(1分)
(3)没有多次测量．(2分)
5、答案：（1） 如图 (2) 左 改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差
（3） 0.4 A 2.4 V 6
（4）电压表接线柱松动（或接触不良）
6、答案：（1）电流表；电压表
（2）右图
（3）断开；最右（或B．D端）
（4）灯丝断路（或灯泡接线柱接触不良）
7、(1)如图
(2)按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，据U=R0I1=RxI2,求出Rx=．
8、（1）图略（滑动变阻器的左下端接线柱应与电流表“0.6”接线柱相连接）
（2）①1.0 读数时看错电流表的量程 ②12.5
（3）实验步骤：闭合开关，使滑动变阻器连入电路的阻值最小（为零），记下电流表的示数I1；将滑动变阻器连入电路的阻值最大，记下电流表示数I2.
表达式：
