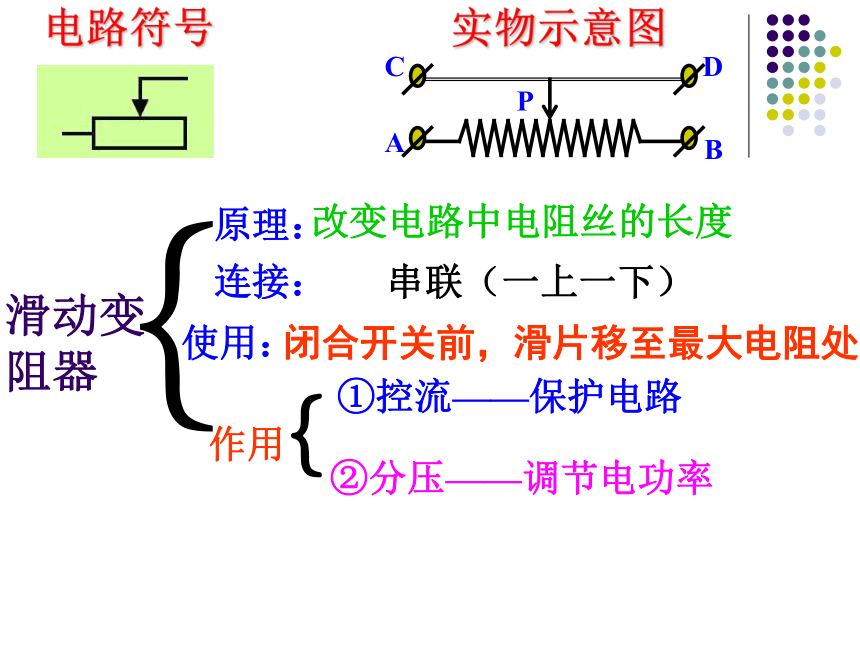

课件34张PPT。欧姆定律湘乡市名民实验中学执教人：王鲲鹏沪科版九年级物理第十四章第二节滑动变阻器｛实物示意图电路符号连接：串联（一上一下）使用：闭合开关前，滑片移至最大电阻处作用｛①控流——保护电路②分压——调节电功率原理：改变电路中电阻丝的长度欧姆定律一 电流 电压 电阻的关系
二　欧姆定律的内容

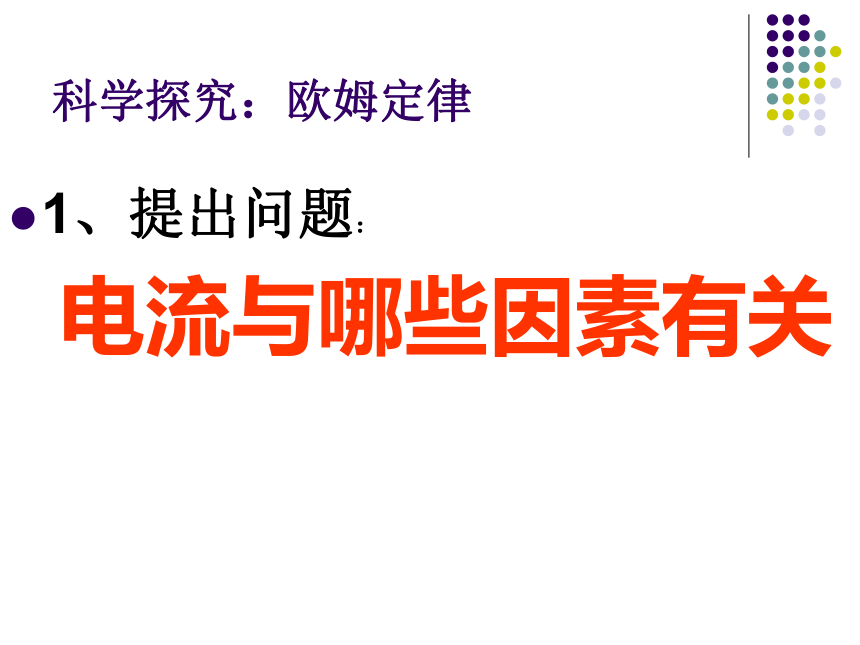

三　运用欧姆定律进行的简单计算 科学探究：欧姆定律1、提出问题：

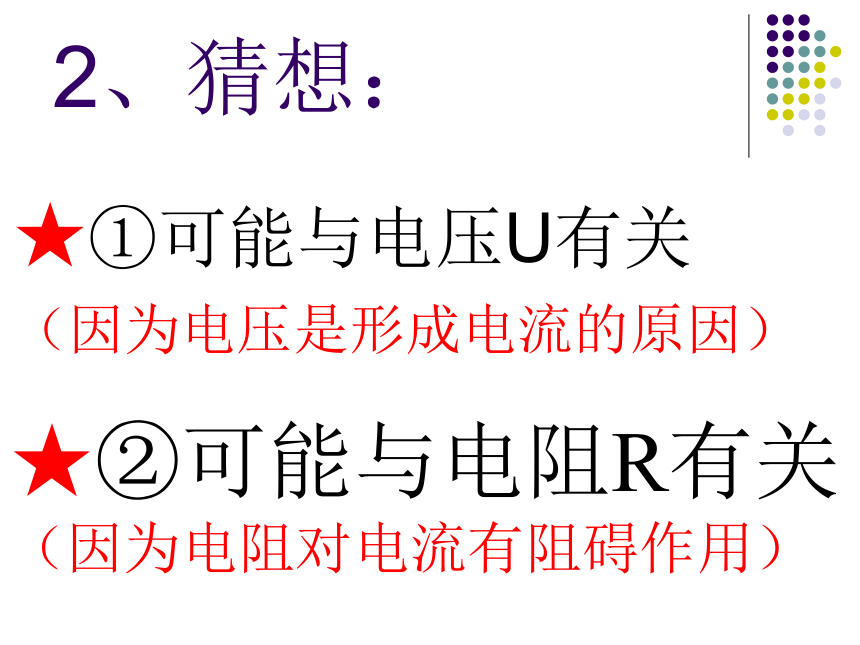

电流与哪些因素有关2、猜想：★①可能与电压U有关
（因为电压是形成电流的原因）
★②可能与电阻R有关
（因为电阻对电流有阻碍作用）3、设计实验（电路）①实验器材：
电源、开关、滑动变阻器、定值电阻、导线
②测量工具：电流表、电压表
③研究方法：控制变量法

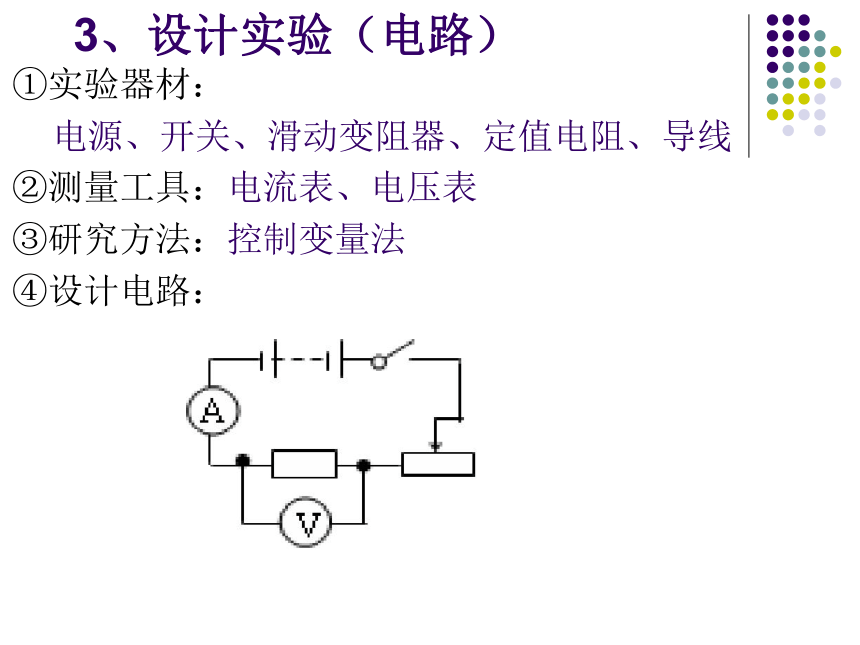

④设计电路：

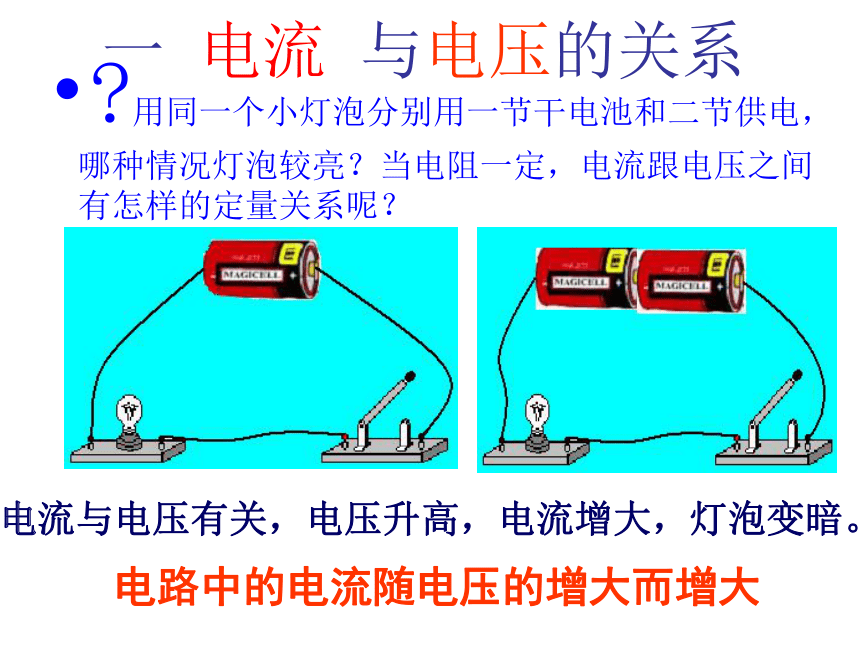

一 电流 与电压的关系?用同一个小灯泡分别用一节干电池和二节供电，哪种情况灯泡较亮？当电阻一定，电流跟电压之间有怎样的定量关系呢？电流与电压有关，电压升高，电流增大，灯泡变暗。电路中的电流随电压的增大而增大8
探究实验一:I与U关系R一定（R=20Ω）I跟U的关系

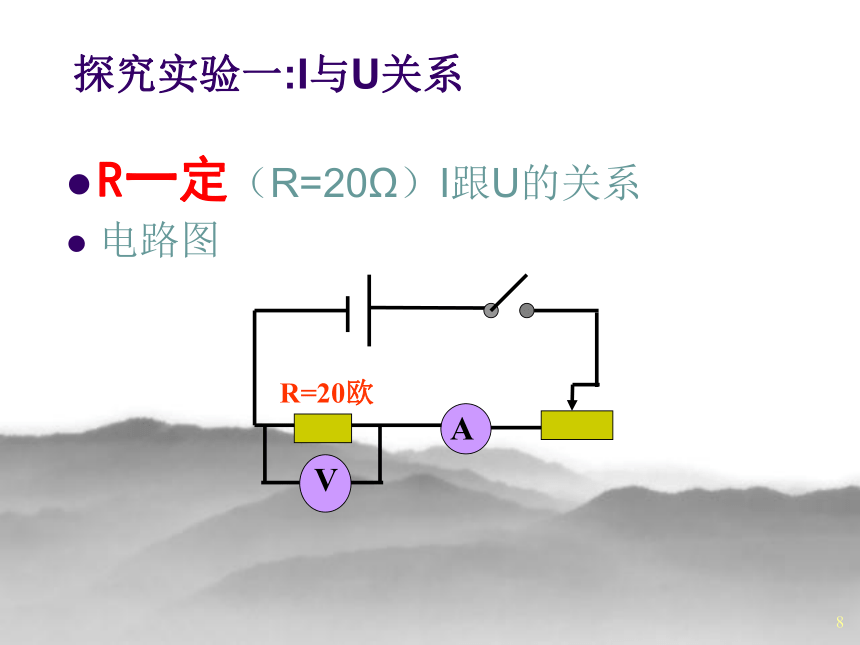

电路图　　
探
究
过

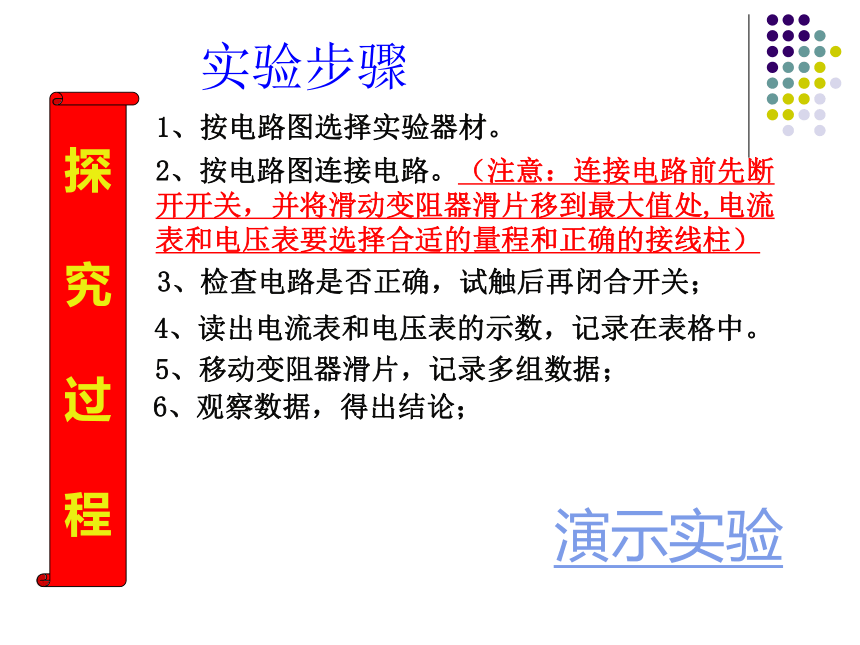

程实验步骤1、按电路图选择实验器材。3、检查电路是否正确，试触后再闭合开关；4、读出电流表和电压表的示数，记录在表格中。5、移动变阻器滑片，记录多组数据；6、观察数据，得出结论；2、按电路图连接电路。（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱）演示实验探
究
过

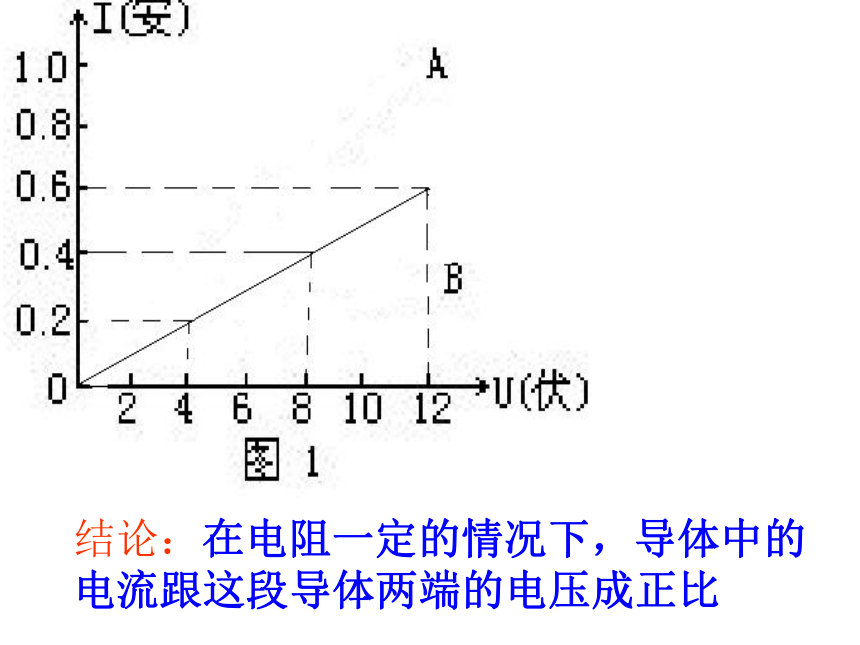

程讨论实验时要测量哪些物理量，如何设计电路图和记录数据的表格。保持电阻不变结论：在电阻一定的情况下，导体中的

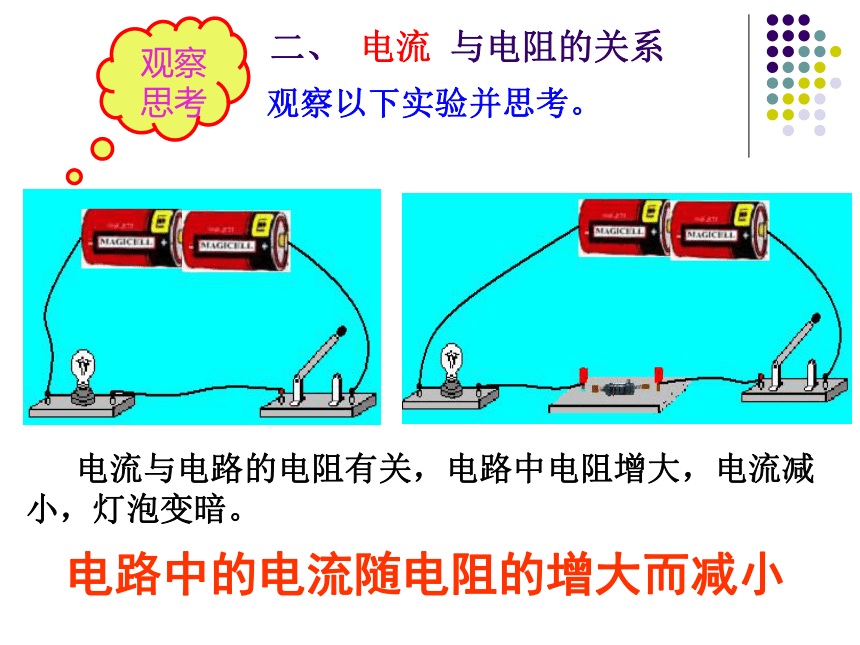

电流跟这段导体两端的电压成正比观察思考观察以下实验并思考。 电流与电路的电阻有关，电路中电阻增大，电流减小，灯泡变暗。二、 电流 与电阻的关系电路中的电流随电阻的增大而减小实验探究二:I与R关系U一定（U=2V），I跟R的关系
电路图探
究
过

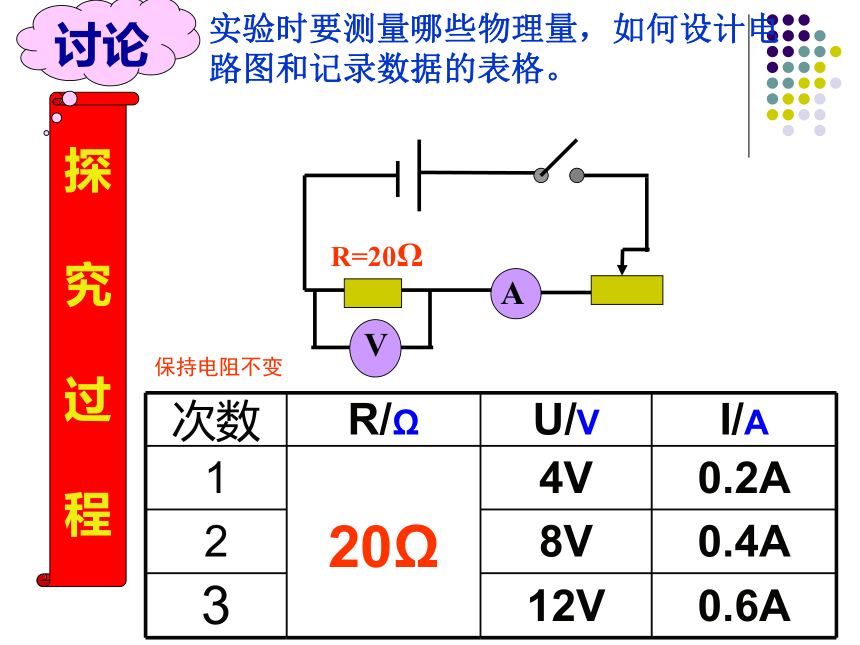

程讨论保持定值电阻R两端电压不变实验器材步骤、实验表格
　To flash:I与R的关系当电压不变时，导体中的电流跟导体的电阻成反比 ↗改接定值电阻Ｒ，研究电流的变化总
结
结
论电流与电压、电阻的关系：一、保持电阻不变时，电流与电压成正比。二、保持电压不变时，电流与电阻成反比。16结论：欧姆定律物理意义：导体中的电流，跟导体两端的电压成正比，导体的电阻成反比 同一段电路中的
I、U、R有关系：目标检测用电压表测出同一段导体两端的电压是７.２Ｖ，用电流表测出通过这段导体的电流为０.４Ａ，求这段导体的电阻.欧
姆
定
律欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式形式：I=U___R注意：2.公式中各物理量的对应性1.公式中单位的统一性3.公式的扩展性1A=1V___公式的对应性欧
姆
定
律
U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUIR灯U灯I灯欧
姆
定
律
公式的扩展性U=IR主要用于已知电压和电流求电阻.__主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？思考：滑动变阻器
为什么有 的作用①控流——保护电路②分压——调节电功率请注意！要求：画好电路图。说明某导体两端所加电压的图示法。在图上标明已知量的符号、数值和未知量的符号。
电路图及解题过程是否符合规范要求
答题叙述要完整
R=U/I的意义：导体的电阻在数值上等于导体两端的电压跟通过导体电流的比值。不能认为"电阻跟电压成正比，跟电流成反比。“因为电阻的大小只与电阻的材料、长度、横截面积和温度有关，与电压和电流无关”。
介绍伏安法测电阻 实战练习例1：某同学用一只电流表与灯泡串联，测得灯泡正常发光时的电流是0.28A,再用电压表测得灯泡两端的电压是220V,试计算灯丝正常发光时的电阻？解析：据题意得电路示意图如右图已知：U=220V,I=0.28A
求：R.解：根据欧姆定律的变形公式得R=_IU=220V0.28A=答：灯丝正常发光时的电阻值是实战练习例2：一只阻值为 的电阻，接在15V的电源上时，流过的电流为_____A；若电源电压变为10V，电阻的阻值为______，流过电阻的电流为_____A.0.150.1I=U/R=15/100=0.15电阻是导体本身所具有的性质，与电压，电流无关I=U/R=10/100=0.1例3：下列说法中正确的是:( )
A.导体两端的电压越大，导体的电阻就越大。
B.导体中通过的电流越大，导体的电阻就越小
C.在电压一定时，通过导体的电流越小，导体的电阻就越大。
D.以上说法均不对。C实战练习扩展练习例4：电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（ ）R1>R2
R1R1=R2
无法比较0UR1R2IB练习一个电阻两端的电压为3V时通过的电流为0.3A，当电压增大到6V，那么它的电流为_____；如果要使电流为0.1A，那么电压为 。
当电源电压不变的情况下，接上5Ω的电阻时通过的电流为0.6A，那么把电阻改为15Ω,则通过的电流为___
0.6A1V0.2Ω目标检测１在研究欧姆定律的实验中，先保持________________不变，得出导体　　　　　　的电流跟__________成正比；然后保持________不变，得出导体的电流跟________成反比。这种研究方法称为控制变量法。
　２图1所示电路电键闭合时，电流表示数为0.9安，电压表示数为4.5伏，导体电阻为________欧。断开电键后，电流表示数________安，电压表示数________伏，导体电阻________欧。导体电阻导体两端电压电压导体的电阻5005目标检测３有一根镍铬合金线，两端电压为6伏时，通过合金线的电流为0.3安，则合金线的电阻是________欧；若两端电压减小一半，则合金线的电流是________安；如果合金线两端不加电压，则合金线的电流为________安，合金线的电阻是________欧。
４一只电阻器两端的电压从2伏增加到2.8伏，通过该电阻器的电流增加了0.1安，则该电阻器的电阻值是________欧。
５电流表不允许直接接在电源两端，这是因为电流表的____非常小，这样做会使电路中产生很大的电流将电源和电流表烧坏。
６电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。200.150208电阻电阻短路目标检测７如图1所示，OA、OB两直线是A、B两电阻的电压、电流关系图象。从图中可求得RA阻值为____欧，RB阻值为____欧。若将RA接在6伏电源上，通过它的电流为____安；若B接另一电源，ＩB=ＩA，则RB两端电压为________伏。12300.515目标检测８．关于欧姆定律，下列叙述中错误的是 　　　　　　　　[　]
　　　A．在相同电压下，导体的电流和电阻成反比
　　　B．对同一个导体，导体中的电流和电压成正比
　　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
　９．两根电阻丝的电阻分别为2欧和16欧，将它们接在同一电源两端，则通过它们的电流之比为 [　]
　　　A．1∶1　　 B．1∶8　　C．1∶32 　 D．8∶1
　１０．两电阻R1和R2接在各自电路中，当U1∶U2=2∶1，I1∶I2=4∶1时，两电阻R1、R2阻值之比等于 [ ]
　　　A．1∶2 　　B．2∶1　　C．8∶1 　　D．1∶8
　１１．实验室测导体电阻的方法叫　　　　　　　　 [　]
　　　A．欧姆法 　B．电阻法　　C．伏安法　 D．以上都不是BCAC目标检测１２实验时，如电路连接正确，合上电键，灯不亮，安培表有读数，伏特表无读数，其原因是 [　]
　A．电源无输出电压
　B．电键接触不良
　C．小灯泡两端短路
　D．伏特表接线柱松动而接　　　　　　　　　　　　　触不良C？通过本节的学习，你知道为什么电流表串联，而电压表要并联使用吗？
电流表的电阻很小(有的只有零点几欧)，因此，实验中绝对不允许直接把电流表接到电源的两极上。否则，通过电流表的电流过大，有烧毁电流表的危险。
