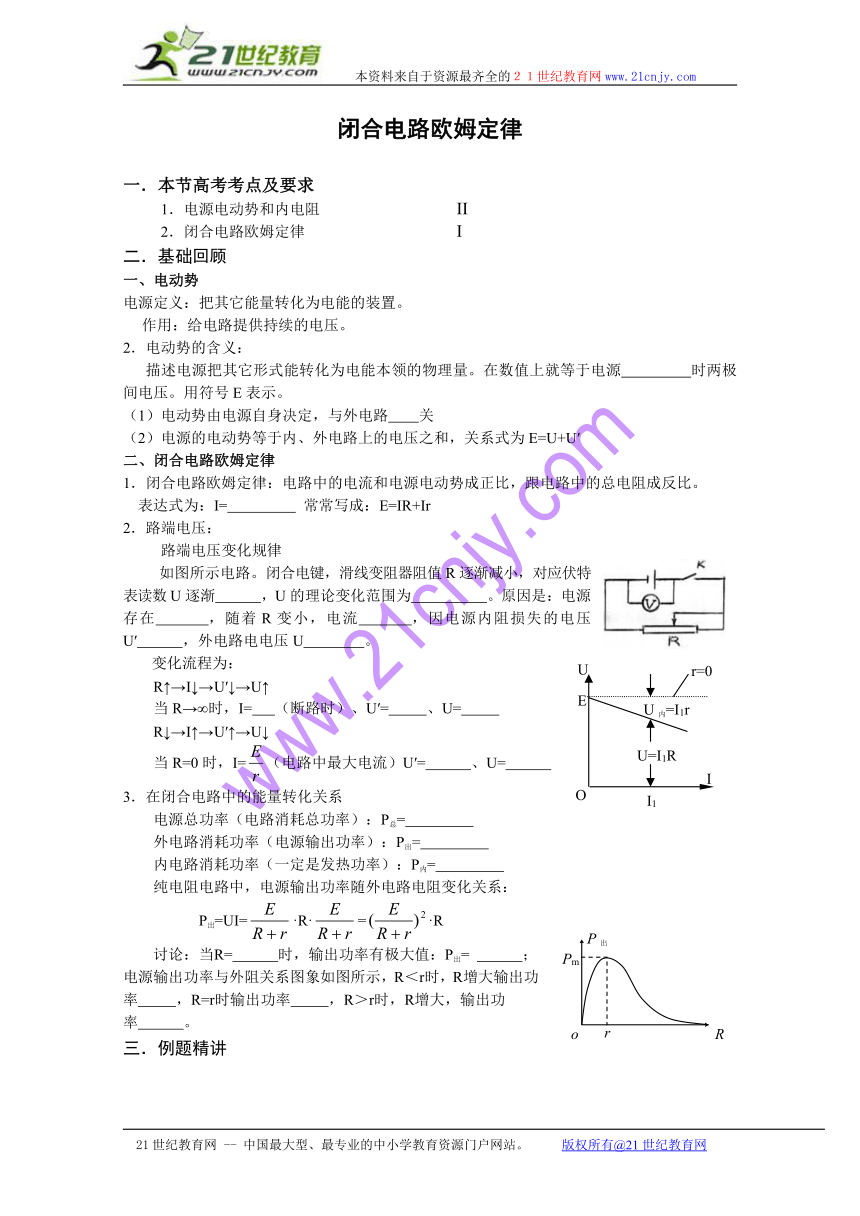

闭合电路欧姆定律
一.本节高考考点及要求
1.电源电动势和内电阻 II
2.闭合电路欧姆定律 I
二.基础回顾
一、电动势
电源定义:把其它能量转化为电能的装置。
作用:给电路提供持续的电压。
2.电动势的含义:
描述电源把其它形式能转化为电能本领的物理量。在数值上就等于电源 时两极间电压。用符号E表示。
(1)电动势由电源自身决定,与外电路 关
(2)电源的电动势等于内、外电路上的电压之和,关系式为E=U+U′
二、闭合电路欧姆定律
1.闭合电路欧姆定律:电路中的电流和电源电动势成正比,跟电路中的总电阻成反比。
表达式为:I= 常常写成:E=IR+Ir
2.路端电压:
路端电压变化规律
如图所示电路。闭合电键,滑线变阻器阻值R逐渐减小,对应伏特表读数U逐渐 ,U的理论变化范围为 。原因是:电源存在 ,随着R变小,电流 ,因电源内阻损失的电压U′ ,外电路电电压U 。
变化流程为:
R↑→I↓→U′↓→U↑
当R→∞时,I= (断路时)、U′= 、U=
R↓→I↑→U′↑→U↓
当R=0时,I=(电路中最大电流)U′= 、U=
3.在闭合电路中的能量转化关系
电源总功率(电路消耗总功率):P总=
外电路消耗功率(电源输出功率):P出=
内电路消耗功率(一定是发热功率):P内=
纯电阻电路中,电源输出功率随外电路电阻变化关系:
P出=UI=·R·=·R
讨论:当R= 时,输出功率有极大值:P出= ;电源输出功率与外阻关系图象如图所示,R<r时,R增大输出功率 ,R=r时输出功率 ,R>r时,R增大,输出功率 。
三.例题精讲
例1.如图2所示,当滑动变阻器R3的滑片C向B方向移动时,电路中各电表示数如何变化?(电表内阻对电路的影响不计)
解:滑动变阻器R3的滑片C向B方向移动时,外电路电阻增大,由得总电流(I1)减小,电源内部降压减小,由U=E-得路端电压U4增加,由U1=I R1得电阻R1电压U1减小,由U2=U4-U1得AB间电压U2增加,再由得R2支路电流I2增加,最后由I3=I1-I2得滑动变阻器中电流I3减小。
例2. 如图,电源的内阻不可忽略.已知定值电阻R1=10Ω,R2=8Ω.当电键S接位置1时,电流表的示数为0.20A.那么当电键S接位置2时,电流表的示数可能是下列的哪些值
A.0.28A B.0.25A
C.0.22A D.0.19A
解:电键接2后,电路的总电阻减小,总电流一定增大,所以不可能是0.19A.电源的路端电压一定减小,原来路端电压为2V,所以电键接2后路端电压低于2V,因此电流一定小于0.25A.所以只能选C。
例3.在图示的电路中,若R1=4Ω,R3=6Ω,电池内阻r=0.6Ω,则电源总功率为40W,输出功率为37.6W,求电源电动势和电阻R2
解:根据题目给出条件可知:电源内电路发热功率I2r=40-37.6=2.4W
电路电流强度I=2A
同电源总功率:εI=40, 得 ε=20V
即外电路总电阻:

R=

根据闭合电路欧姆定律ε=IR+Ir
即: 20=2×(2.4+R2)+2×0.6,解得
R2=7Ω
例4.如图所示电路,电源的内阻r=0.4Ω,电阻R1=R2=R3=4Ω,开关S合上时,电流表A的示数为1.5A,电压表V的示数为2V,求开关S断开后电压表V的示数。(电压表和电流表内阻的影响不计)
??解答:开关S闭合时等效电路如图:
??
??U3=I3R3=1×4=4(V)
??U4=U3-U2=4-2=2(V)
??I4=I1+I2=1(A)
??
??E=U3+(I3+I4)r=4+(1+1)×0.4=4.8(V)
??S断开时等效电路如图
??
??
U=I1R
U内=I1r
U
r=0
I1
O
E
I
o R
P出
Pm
r
A1
A2
A3
V2
V
A
B
V1
R1
R2
R3
C
2
A
R1
R2
1
S
R1 R2
R3
R4
R3
R1
R2
R4
