“伏安法” 测电阻练习题（附答案）

“伏安法” 测电阻练习题（附答案）

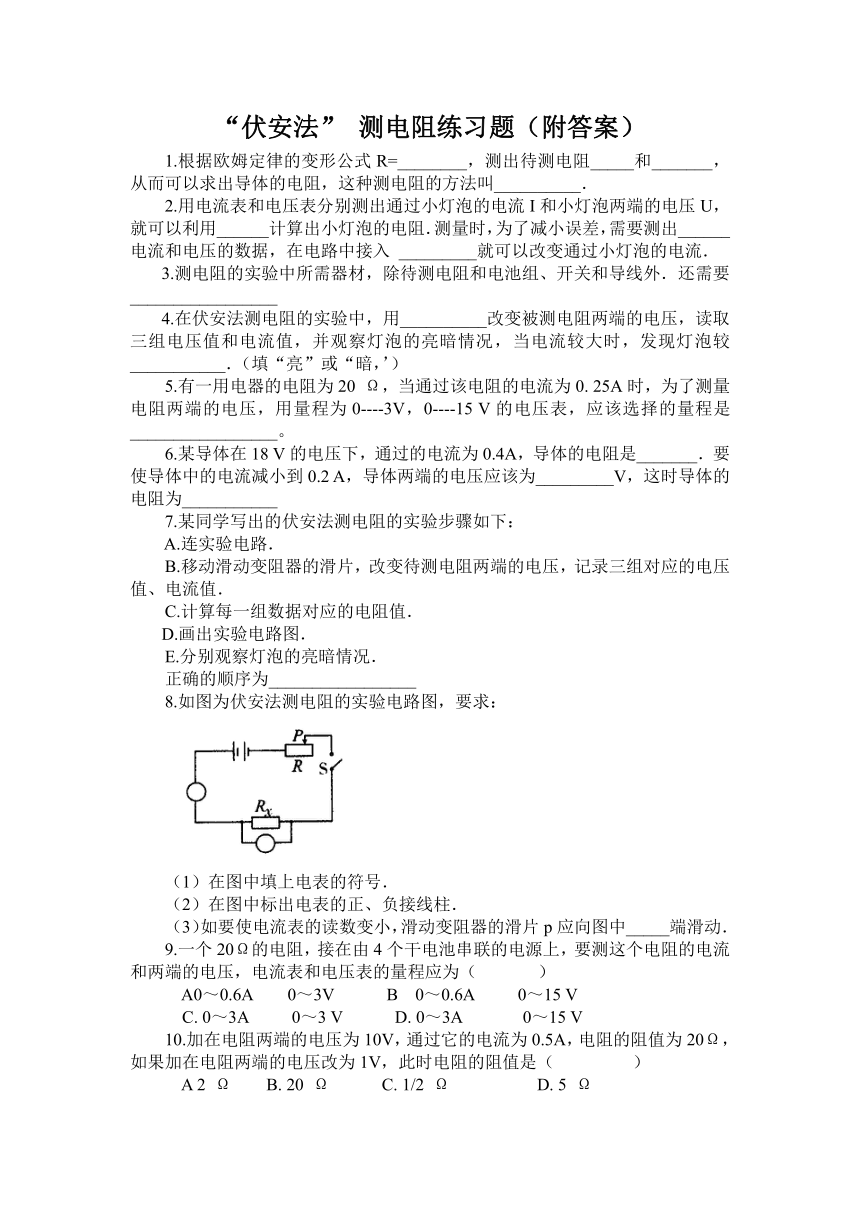

1.根据欧姆定律的变形公式R=________，测出待测电阻_____和_______，从而可以求出导体的电阻，这种测电阻的方法叫__________．
2.用电流表和电压表分别测出通过小灯泡的电流I和小灯泡两端的电压U，就可以利用______计算出小灯泡的电阻．测量时，为了减小误差，需要测出______电流和电压的数据，在电路中接入 _________就可以改变通过小灯泡的电流．
3.测电阻的实验中所需器材，除待测电阻和电池组、开关和导线外．还需要_________________
4.在伏安法测电阻的实验中，用__________改变被测电阻两端的电压，读取三组电压值和电流值，并观察灯泡的亮暗情况，当电流较大时，发现灯泡较___________．（填“亮”或“暗，’）
5.有一用电器的电阻为20 Ω，当通过该电阻的电流为0. 25A时，为了测量电阻两端的电压，用量程为0----3V，0----15 V的电压表，应该选择的量程是_________________。
6.某导体在18 V的电压下，通过的电流为0.4A，导体的电阻是_______．要使导体中的电流减小到0.2 A，导体两端的电压应该为_________V，这时导体的电阻为___________
7.某同学写出的伏安法测电阻的实验步骤如下：
A.连实验电路．
B.移动滑动变阻器的滑片，改变待测电阻两端的电压，记录三组对应的电压值、电流值．
C.计算每一组数据对应的电阻值．
D.画出实验电路图．
E.分别观察灯泡的亮暗情况．
正确的顺序为_________________
8.如图为伏安法测电阻的实验电路图，要求：
（1）在图中填上电表的符号．
（2）在图中标出电表的正、负接线柱．
（3）如要使电流表的读数变小，滑动变阻器的滑片p应向图中_____端滑动．
9.一个20Ω的电阻，接在由4个干电池串联的电源上，要测这个电阻的电流和两端的电压，电流表和电压表的量程应为（ ）
A0～0.6A 0～3V B 0～0.6A 0～15 V
C. 0～3A 0～3 V D. 0～3A 0～15 V
10.加在电阻两端的电压为10V，通过它的电流为0.5A，电阻的阻值为20Ω，如果加在电阻两端的电压改为1V，此时电阻的阻值是（ ）
A 2 Ω B. 20 Ω C. 1/2 Ω D. 5 Ω

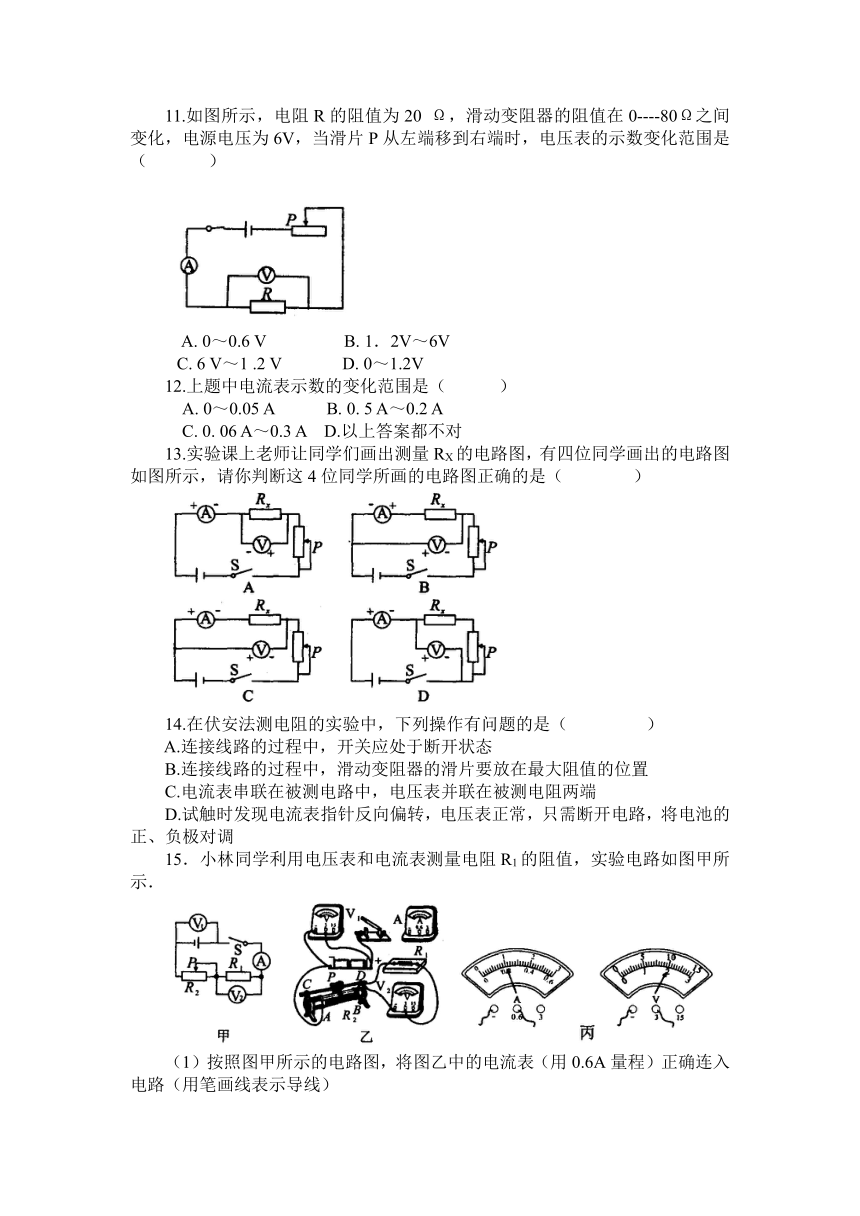

11.如图所示，电阻R的阻值为20 Ω，滑动变阻器的阻值在0----80Ω之间变化，电源电压为6V，当滑片P从左端移到右端时，电压表的示数变化范围是（ ）
A. 0～0.6 V B. 1．2V～6V
C. 6 V～1 .2 V D. 0～1.2V
12.上题中电流表示数的变化范围是（ ）
A. 0～0.05 A B. 0. 5 A～0.2 A
C. 0. 06 A～0.3 A D.以上答案都不对
13.实验课上老师让同学们画出测量RX的电路图，有四位同学画出的电路图如图所示，请你判断这4位同学所画的电路图正确的是（ ）
14.在伏安法测电阻的实验中，下列操作有问题的是（ ）
A.连接线路的过程中，开关应处于断开状态
B.连接线路的过程中，滑动变阻器的滑片要放在最大阻值的位置
C.电流表串联在被测电路中，电压表并联在被测电阻两端
D.试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电池的正、负极对调
15．小林同学利用电压表和电流表测量电阻R1的阻值，实验电路如图甲所示．
（1）按照图甲所示的电路图，将图乙中的电流表（用0.6A量程）正确连入电路（用笔画线表示导线）
（2）实验中，当滑动变阻器的滑片P移到某一位置时，电流表和电压表V2的示数如图丙所示，由此可知，电阻R 1=__________。
（3）小林发现另一个同学实验时，电路连接正确，电压表V1的示数为3V，但是反复移动滑动变阻器的滑片P，电压表V2的示数总是与电压表V1的示数相等，由此可见，发生故障的原因可能是滑动变阻器_______________或者是电阻R1_____________
16.如图所示1,2,3是用伏安法分别侧定三个不同阻值的定值电阻R1、R2、R3所得出的电压与电流的关系图线，三个电阻中______阻值最大，_________阻值最小．
17.在用伏安法测电阻时，________表应与待测电阻并联，若在实验中移动滑动变阻器的滑片，发现两表读数没有随之改变，试分析其可能的原因：__________________________________________________
18.小新同学在“用伏安法测电阻”的实验中，记录数据如下：
（1）开关闭合前，滑动变阻器的滑片应移到_____________，这样做能对电路起_______________作用，在实验过程中，滑动变阻器的另一个作用是____________________________________
(2)由表中数据可知，三次测得小灯泡的阻值不相等，可能的原因是_____________________________________
19.在“用电压表和电流表侧电阻”的实验中．
（1）在如图所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；
（2）图中甲表应是_________表，乙表应是_____________表；
（3）图中电流表的读数为___________A,电压表的读数为___________V,由此可知被测电阻的阻值为______________Ω。
20.小李同学在做“伏安法测电阻”的实验时设计了如图所示的电路图．请你帮他检查一下，他设计的电路图完全正确吗？答：____（填“是”或“不是”）
若电流表和电压表的示数如图甲、乙所示，则电流表的读数是____A,电压表的读数是_____V，电阻R2的阻值是___________Ω。
若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是_____________．（填下列故障原因的字母代号）
A电阻Rx接线短路
B.电源接触不良
C.电阻Rx接线断路
D.电流表接线短路
21.某同学利用如图所示的电路，测定电阻Rx的阻值，所用滑动变阻器上标有"20 Ω 2 A”的字样，电源电压不变，该同学实验步骤正确，闭合开关S,观察到电流表的示数为0.14 A，当他把滑动变阻器的滑片移到中间位置，即滑动变阻器接入电路的电阻为10 Ω时，电压表、电流表的示数分别为 2.5 V、0. 20 A.接着他又移动滑片到某点A，这时电压表、电流表的示数分别如图乙（a）（b）所示．
（1）通过分析可知A点在滑动变阻器中点的___________侧（填“左”或“右”）
(2)请在下表中将该同学尚未记录的数据填写完整，并计算出电阻值．（计算电阻时，精确到0.lΩ）
答案：
1. U/I 两端的电压 通过的电流 伏安法
2. R = U/I 多组 滑动变阻器
3.电流表 电压表 滑动变阻器
4.滑动变阻器 亮
5 ．0～15 V 6. 45 Ω 9 45Ω
7. DABEC 8.（1）略（2）略（3）左端
9. B 10. B 11.B 12.C 13.C 14.D
15. (1)图略 连接方法
①将电流表“一”接线柱接待测电阻右侧接线柱：
②将电流表的"0. 6"接线柱接开关右侧接线柱
(2) 10Ω（3）短路 断路
16. R1 R3
17.电压 滑动变阻器未采用一上一下连接
18. (1)最大阻值处 保护改变电压或电流
(2）灯丝的电阻大小与温度有关
19.（1）（图略）连接方法：将滑片变阻器的A（或B）接线柱接电池的负极
(2)电流 电压（3）0.48 2.4 5
20.是 0.28 1 .8 6. 43 A 21．（1）右（2）略
