4.1 光的折射

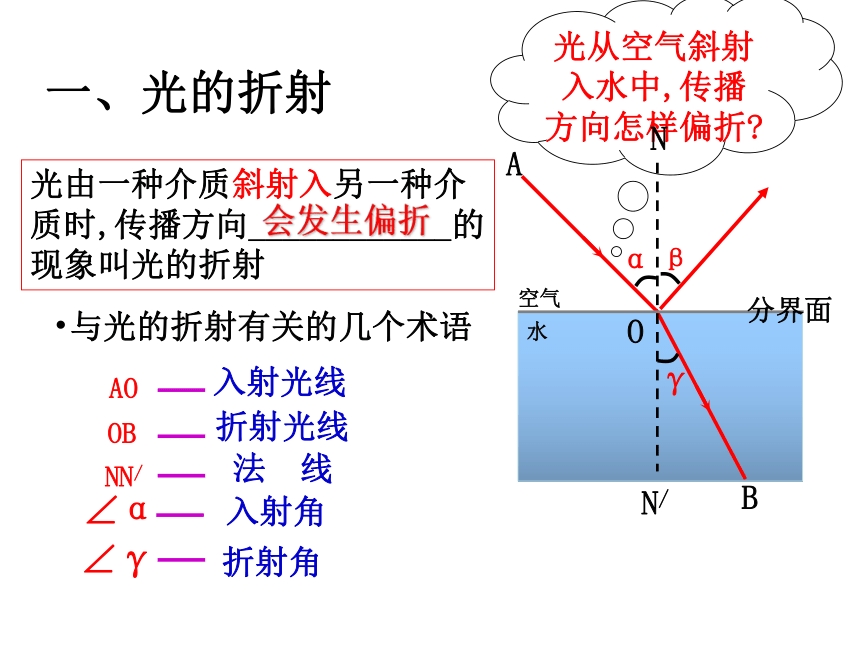

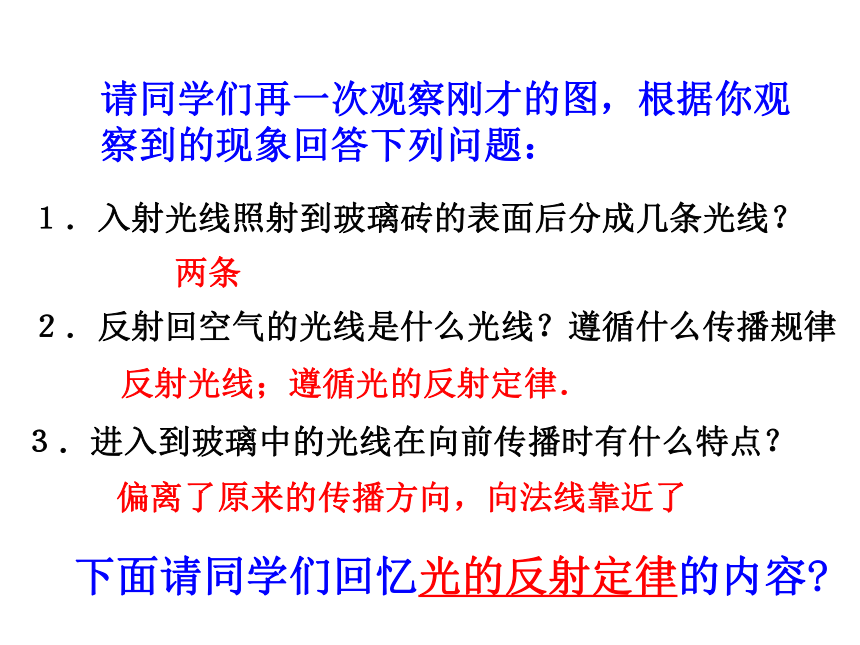

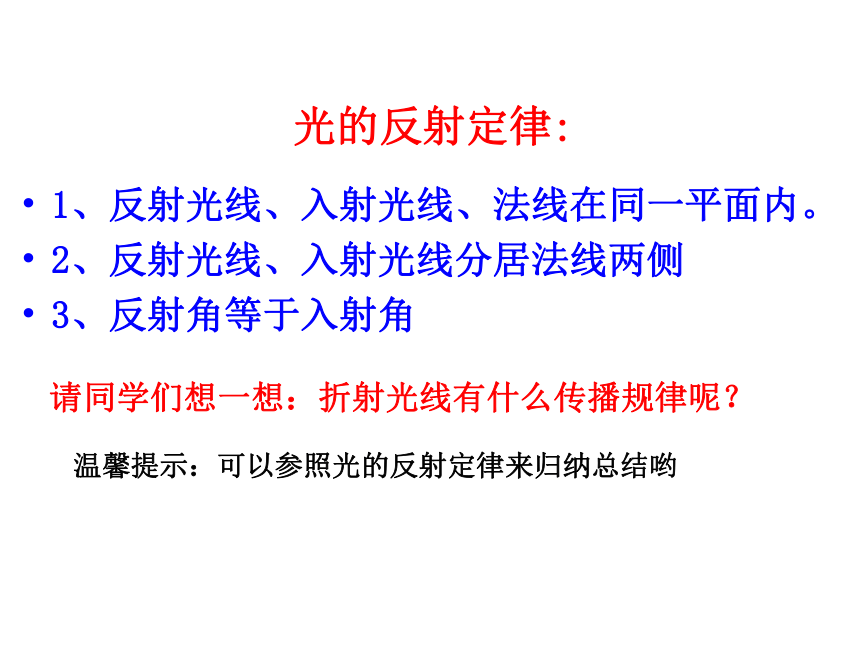

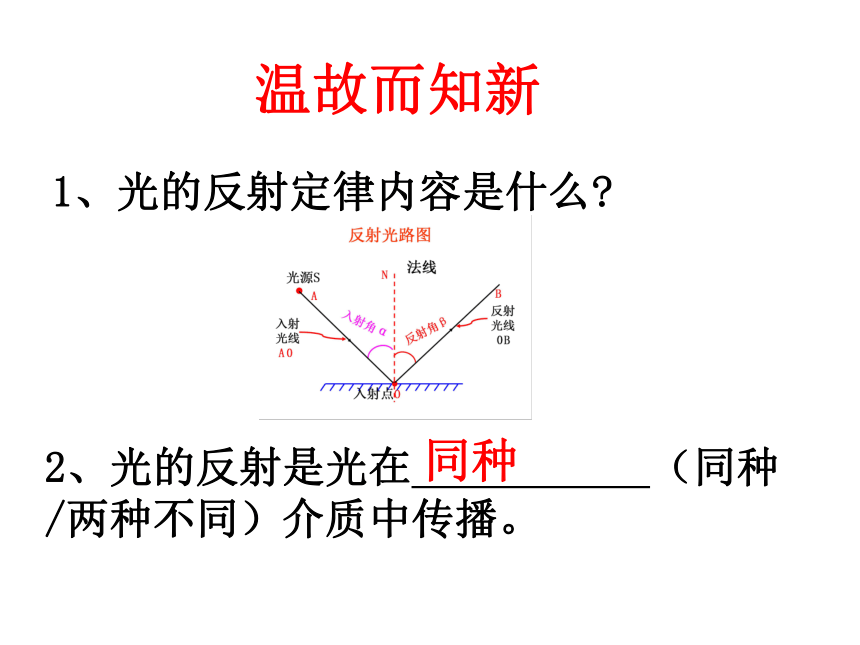

课件26张PPT。海市蜃楼2、光的反射是光在 （同种/两种不同）介质中传播。 同种温故而知新1、光的反射定律内容是什么?情景引入 将筷子斜插入水中你发现了什么?活动1温馨提示：可以从上方或者侧面观察.猜想：光从一种介质射入另一种介质时，传播方向可能改变了4.1 光的折射 活动2观察光从空气斜射入水中时的现象光从空气斜射入水中,传播方向怎样偏折?αγB空气水入射光线一、光的折射光由一种介质斜射入另一种介质时,传播方向____________的现象叫光的折射与光的折射有关的几个术语AO折射光线OB法 线NN/入射角折射角∠α∠γ会发生偏折β分界面请同学们再一次观察刚才的图，根据你观察到的现象回答下列问题：１．入射光线照射到玻璃砖的表面后分成几条光线？２．反射回空气的光线是什么光线？遵循什么传播规律３．进入到玻璃中的光线在向前传播时有什么特点？两条反射光线；遵循光的反射定律．偏离了原来的传播方向，向法线靠近了下面请同学们回忆光的反射定律的内容?光的反射定律:1、反射光线、入射光线、法线在同一平面内。
2、反射光线、入射光线分居法线两侧
3、反射角等于入射角请同学们想一想：折射光线有什么传播规律呢？温馨提示：可以参照光的反射定律来归纳总结哟αA、折射光线与入射光线和法线是否在同一个平面内？
B．折射光线、入射光线和法线在位置上有什么关系？
C．实验过程中（光从空气斜射到水中），折射光线________（偏向/偏离）法线方向，折射角________入射角。
D．若实验过程中（光从水斜射到空气中），折射光线________（偏向/偏离）法线方向，折射角________入射角。γC偏向小于分界面β偏离大于3、当光从空气斜射入玻璃或水中时,折射光线
(偏向/偏离)法线方向. 折射角 入射角.
当光从玻璃或水斜射入空气中时,折射光线
(偏向/偏离)法线方向.折射角 入射角.偏向偏离小于大于1、折射光线、入射光线、法线在同一平面内二、光的折射定律2、折射光线、入射光线分居法线两侧1、三线共面2、两线分居、法线居中3、空气中的角大αE．改变入射角的大小，观察折射光线与折射角发生什么变化．
F．入射光线垂直射向分界面，光线怎样转播？γC分界面入射角增大时，折射角也增大；入射角减小时，折射角也减小。光垂直入射时，传播方向不变，折射角等于零度活动3活动4 如果光线沿BO方向射向O点,猜一猜,折射光线将沿什么方向从水面射出?在光的折射现象中，光路也是可逆的水空气B 请同学们根据折射光线的传播规律试着画出下面几幅图中的折射光线空气玻璃空气水αγαγ分界面分界面小试牛刀光的折射作图玻璃有经验的渔民在叉鱼时,要向看到的鱼的___方投叉,才能叉到鱼.从物理走向生活sS′下人看水中的鱼儿位置变浅了 为什么筷子斜插入水中后向上弯折了?情景再现解释为什么?想一想 将一枚硬币放在烧杯的底部一侧 ，然后向后退到恰好看不到它的位置。请另一位同学往烧杯里缓缓注水（注意不要移动硬币位置），你能再次看到它吗？想一想，这是什么原因？前面我们学过
光由一种介质进入另一种介质时会发生折射。
那在同一种介质中会发生折射吗？
介质的疏密分布不同，光线也会发生折射。
海市蜃楼海市蜃楼日常生活中光的折射现象（a）变扁的太阳（b）变方的太阳（c）三日同辉--幻日回顾一下，这节课我们学习了那些主要内容？课堂小结 1、请同学们根据折射光线的传播规律画出下图中的折射光线。课堂练兵αγαγ分界面分界面 2、生活中许多常见的物品，可以用来做物理实验。现有玻璃杯、铅笔、白纸、玻璃板和水，从中选用器材可以做哪些光学实验？
要求：至少设计两个实验，并简要写出实验的方法.?课堂练兵 光线穿过三棱镜两个表面将怎样折射呢?拓展延伸
