电流电压电阻(无答案）

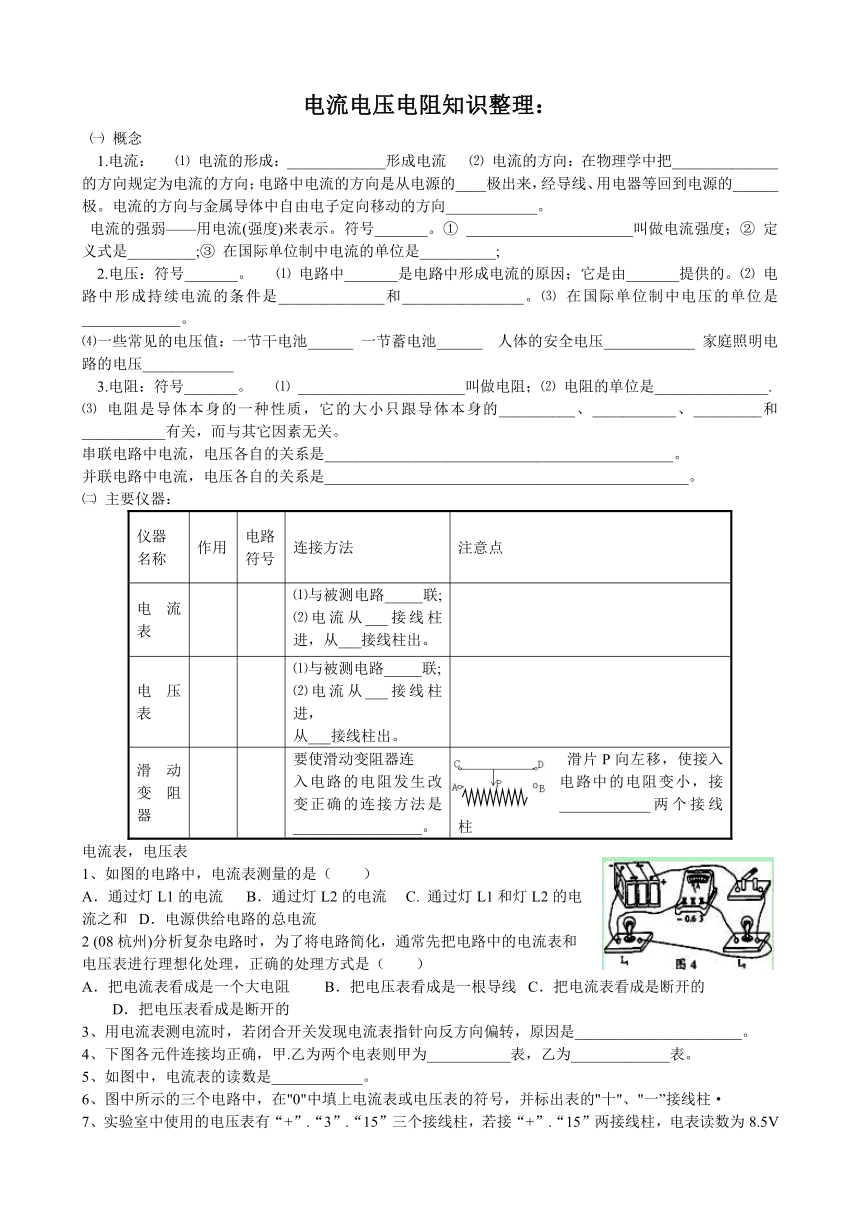

电流电压电阻知识整理：
㈠ 概念
1.电流： ⑴ 电流的形成：_____________形成电流 ⑵ 电流的方向：在物理学中把______________的方向规定为电流的方向；电路中电流的方向是从电源的____极出来，经导线、用电器等回到电源的______极。电流的方向与金属导体中自由电子定向移动的方向____________。
电流的强弱——用电流(强度)来表示。符号_______。① ______________________叫做电流强度；② 定义式是_________;③ 在国际单位制中电流的单位是__________;
2.电压：符号_______。 ⑴ 电路中_______是电路中形成电流的原因；它是由_______提供的。⑵ 电路中形成持续电流的条件是______________和________________。⑶ 在国际单位制中电压的单位是_____________。
⑷一些常见的电压值：一节干电池______ 一节蓄电池______ 人体的安全电压____________ 家庭照明电路的电压____________
3.电阻：符号_______。 ⑴ ______________________叫做电阻；⑵ 电阻的单位是_______________.
⑶ 电阻是导体本身的一种性质，它的大小只跟导体本身的__________、___________、_________和___________有关，而与其它因素无关。
串联电路中电流，电压各自的关系是______________________________________________。
并联电路中电流，电压各自的关系是________________________________________________。
㈡ 主要仪器：
仪器名称 作用 电路符号 连接方法 注意点
电流表 ⑴与被测电路_____联;⑵电流从___接线柱进，从___接线柱出。
电压表 ⑴与被测电路_____联;⑵电流从___接线柱进，从___接线柱出。
滑动变阻器 要使滑动变阻器连入电路的电阻发生改变正确的连接方法是_________________。 滑片P向左移，使接入电路中的电阻变小，接____________两个接线柱
电流表，电压表
1、如图的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流 C. 通过灯L1和灯L2的电
流之和 D．电源供给电路的总电流
2 (08杭州)分析复杂电路时，为了将电路简化，通常先把电路中的电流表和
电压表进行理想化处理，正确的处理方式是（ ）
A．把电流表看成是一个大电阻 B．把电压表看成是一根导线 C．把电流表看成是断开的 D．把电压表看成是断开的
3、用电流表测电流时，若闭合开关发现电流表指针向反方向偏转，原因是______________________。
4、下图各元件连接均正确，甲.乙为两个电表则甲为___________表，乙为_____________表。
5、如图中，电流表的读数是____________。
6、图中所示的三个电路中，在"0"中填上电流表或电压表的符号，并标出表的"十"、"一”接线柱·

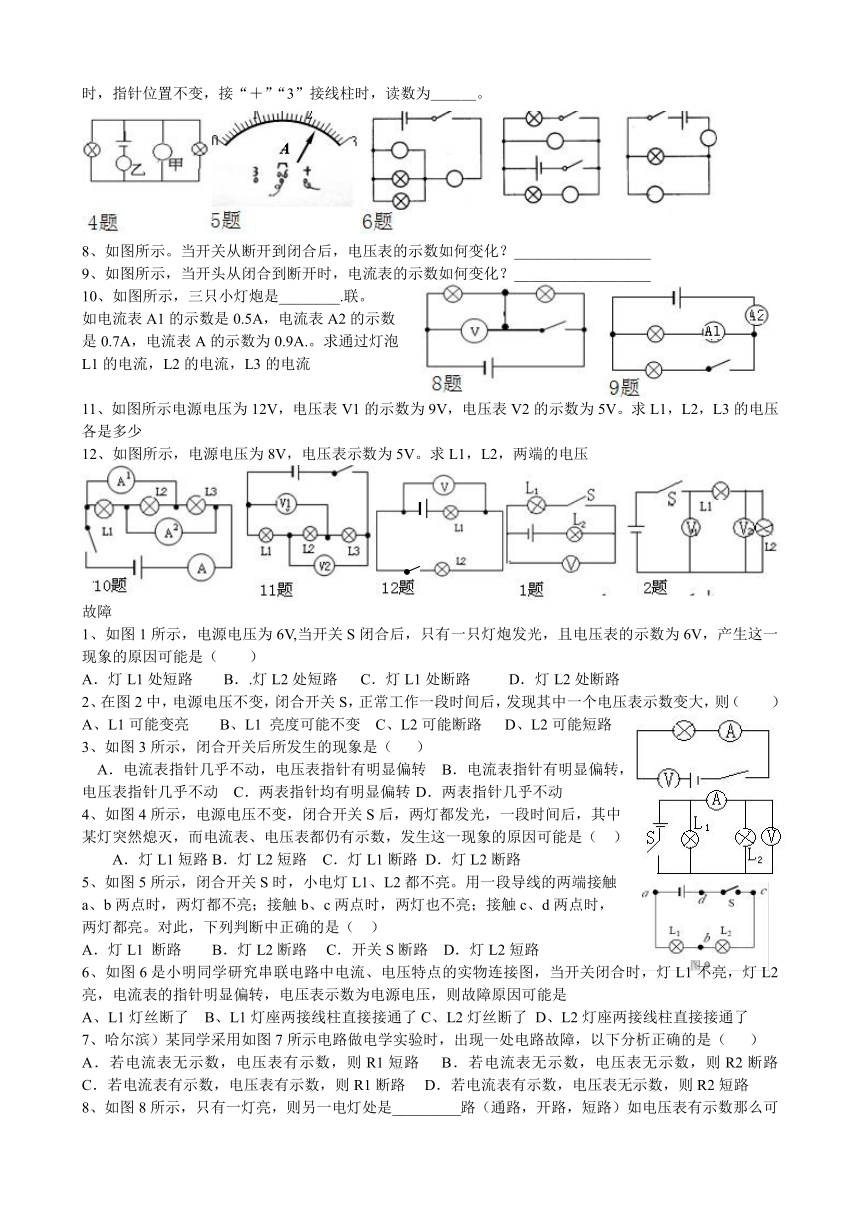

7、实验室中使用的电压表有“+”.“3”.“15”三个接线柱，若接“+”.“15”两接线柱，电表读数为8.5V时，指针位置不变，接“＋”“3”接线柱时，读数为＿＿＿。
8、如图所示。当开关从断开到闭合后，电压表的示数如何变化？__________________
9、如图所示，当开头从闭合到断开时，电流表的示数如何变化？__________________
10、如图所示，三只小灯炮是________.联。
如电流表A1的示数是0.5A，电流表A2的示数
是0.7A，电流表A的示数为0.9A.。求通过灯泡
L1的电流，L2的电流，L3的电流
11、如图所示电源电压为12V，电压表V1的示数为9V，电压表V2的示数为5V。求L1，L2，L3的电压各是多少
12、如图所示，电源电压为8V，电压表示数为5V。求L1，L2，两端的电压
故障
1、如图1所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是（　　）
A．灯L1处短路 B．.灯L2处短路 C．灯L1处断路 D．灯L2处断路
2、在图2中，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（　　） 　A、L1可能变亮 B、L1 亮度可能不变 C、L2可能断路 D、L2可能短路
3、如图3所示，闭合开关后所发生的现象是（ ）
　A．电流表指针几乎不动，电压表指针有明显偏转　B．电流表指针有明显偏转，
电压表指针几乎不动　C．两表指针均有明显偏转 D．两表指针几乎不动
4、如图4所示，电源电压不变，闭合开关S后，两灯都发光，一段时间后，其中
某灯突然熄灭，而电流表、电压表都仍有示数，发生这一现象的原因可能是（ ）
　　A．灯L1短路B．灯L2短路　C．灯L1断路 D．灯L2断路
5、如图5所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触
a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，
两灯都亮。对此，下列判断中正确的是（ ）
A．灯L1 断路　　B．灯L2断路 C．开关S断路　D．灯L2短路
6、如图6是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是
A、L1灯丝断了 B、L1灯座两接线柱直接接通了C、L2灯丝断了 D、L2灯座两接线柱直接接通了
7、哈尔滨）某同学采用如图7所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路 B．若电流表无示数，电压表无示数，则R2断路 C．若电流表有示数，电压表有示数，则R1断路 D．若电流表有示数，电压表无示数，则R2短路
8、如图8所示，只有一灯亮，则另一电灯处是_________路（通路，开路，短路）如电压表有示数那么可以得出___________________________。如果电压表无示数，又可以得出___________________________。
9、如图9所示，电灯_________（亮，不亮）。当电压表有示数，则 电灯是_________，当电压表无示数，则电灯是_________（好的，坏的）
电路，电流，电压，电阻
1、关于电流的概念，下列说法中正确的是[ ]A．电流表示电荷移动的快慢 B．电流表示电流的大小
C．通过导体横截面的电荷量越多，则导体中的电流就越大 D．通电时间越长，则导体中的电流就越小
2、甲、乙、丙为三根锰铜合金线,甲.乙粗细相同,但甲较长;乙丙长度相同,但丙较粗,则　三根合金丝的电阻值相比较（　　）A.甲最大 B.乙最大 C.丙最大 D.一样大 3、如右图,将滑动变阻器的两个接线柱接到电路中,要求滑片P向右移动时,电路中的电流逐渐变小,连入电路的接线柱是___________或____________。
4、一个电子计算器工作时的电流是120uA,1min 内通过它的电荷量是_______C。
5、关于导体的电阻,下面说法正确的是[ ]
A、加在导体两端的电压越大,导体的电阻越大 B．通过导体的电流为零,导体没有电阻
C．通过导体的电流越大,导体的电阻越小 D．电阻是导体本身的一种性质
6、如果一段电热丝两端加12V电压时的电阻是10欧，则加6V的电压时电阻是_________欧,不加电压时的电阻是________欧.
7、在安装电路的时侯,有时会把两根较细的导线并到一起使用,这样做会使导线的电阻变________
8、将甲乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断中错误的是（　　）A ．若它们材料、粗细都相同，甲线长乙线短
　B ．若它们材料、长度都相同，甲线粗乙线细　 C ．若它们长度、粗细都相同，它们的材料一定不同
D． 甲、乙两电阻线的材料、长短、粗细不可能完全相同
9、关于电路的说法错误的是 A．电源是提供电能的装置 B．只有电路闭合时，电路中才有电流 C．电流沿着“正极→用电器→负极”的方向流动 D．用电器是将其他形式的能转化为电能的装置
10（08柳州）如图所示的串联电路，闭合开关时
A．通过A点电流大于B点的电流 B．通过B点电流大于C点的电流
C．通过A点电流大于c点的电流 D．通过A、B、C三点的电流相等
11、根据图所示，把各元件按要求连接起来，A2测L2的电流，若闭合S后，
电流表A1的示数为0.5A，通过L1的电流为0.3A，则电流表A2的示数为___________ 因为＿＿＿＿＿。 2、如图所示，三个灯泡完全相同，电压表示数为2V，则L1两端电压是 ，L2两端电压是 。
13、阻器在技术上有重要应用，调节收音机音量大小的 就是一种变阻器。
14、．一段铜丝，对折起来扭成一股后，
它的电阻变小，这是因为它的 变短，
而 变大的缘故，一根金属导线均匀
拉长后，它的电阻将 ，这是因为
导线的 变大，同时
变小的缘故。
15、有一些同种材料的导线，它们的长度或
横截面积不相同，要选出两根电阻大小相等的导线甲和乙，它们的横截面积S甲和S乙，长度L甲和L乙，必须是（ ）
　A．S甲S乙, L甲>L乙 　D．S甲>S乙, L甲16．当温度一定时，质量相同的铜丝和铝丝它们的横截面积相同，铜丝和铝丝的电阻相比较（　　）
A．铜丝的电阻大 B．铝丝的电阻大 C．电阻一样大 D．无法比较
17．如图，现有两灯L1和L2，要求L1的亮度可调，灯L2的亮度保持不变，按要求将图中所示的元件连成电线图。（导线不交叉，元件位置不动）
18．如图，若把变阻器接入电路中，变阻器的滑片P向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是（　　）
A．b和d B．a 和b 　C．c 和d D．c 和b
19．常用的变阻器有两种：滑动变阻器和电阻箱，下列说法正确的是（　　）
A、电阻箱能逐渐地改变它连入电路的电阻，但不能 表示出它连入的阻值
B、滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值
C、电阻箱能够表示出它连入电路时的阻值
D、这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
20、某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图左所示，闭合开关后，两电流表指针偏转情况如图中
（1）电流表A2的读数是：________．（2）该同学发现电流表A1指针偏转较A2小，所以
他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．请你指出造成他判断错误的原因．
（3）另一同学连接的电路如图8所示．他认为：若两灯的亮度一样，说明串联电路电流处处相等，若两灯的亮度不同，则说明串联电路电流不相等． a．若图8中两灯亮度相同，能说明流过两灯电流相等吗？简要说明理由．
b．连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？ 请你在表中空格填写“可行”或“不可行”．
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串联
在做"决定电阻大小的因素"实验中，为了便于研究，采用__________法，即每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论
(1)为了研究电阻与导体材料有关，应选用的两根导线是____________;(填导线代号)
(2)为了研究电阻与导体的横截面积有关，应选用的两根导线是_________________
