物理：2.9《实验：测定电池的电动势和内阻》测试（粤教版选修3-1）

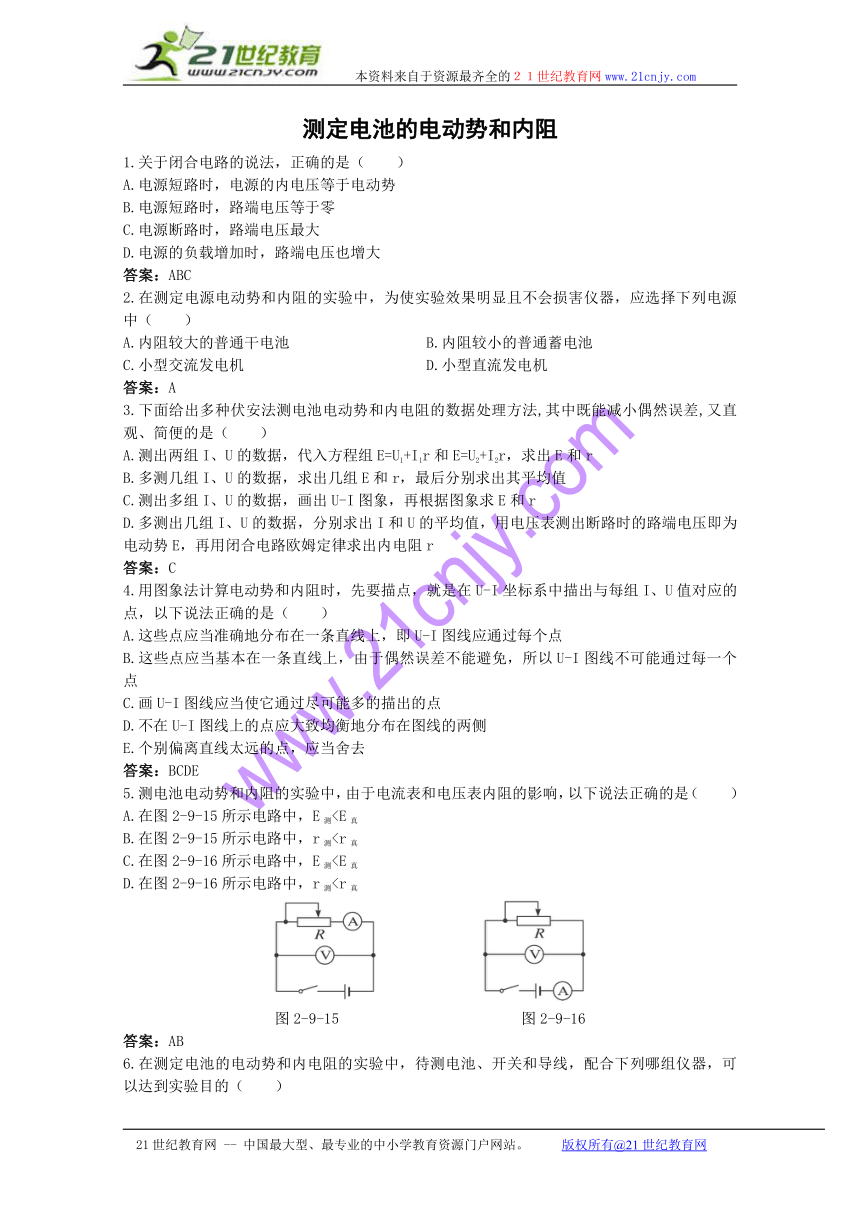

测定电池的电动势和内阻
1.关于闭合电路的说法，正确的是（ ）
A.电源短路时，电源的内电压等于电动势
B.电源短路时，路端电压等于零
C.电源断路时，路端电压最大
D.电源的负载增加时，路端电压也增大
答案：ABC
2.在测定电源电动势和内阻的实验中，为使实验效果明显且不会损害仪器，应选择下列电源中（ ）
A.内阻较大的普通干电池 B.内阻较小的普通蓄电池
C.小型交流发电机 D.小型直流发电机
答案：A
3.下面给出多种伏安法测电池电动势和内电阻的数据处理方法,其中既能减小偶然误差,又直观、简便的是（ ）
A.测出两组I、U的数据，代入方程组E=U1+I1r和E=U2+I2r，求出E和r
B.多测几组I、U的数据，求出几组E和r，最后分别求出其平均值
C.测出多组I、U的数据，画出U-I图象，再根据图象求E和r
D.多测出几组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r
答案：C
4.用图象法计算电动势和内阻时，先要描点，就是在U-I坐标系中描出与每组I、U值对应的点，以下说法正确的是（ ）
A.这些点应当准确地分布在一条直线上，即U-I图线应通过每个点
B.这些点应当基本在一条直线上，由于偶然误差不能避免，所以U-I图线不可能通过每一个点
C.画U-I图线应当使它通过尽可能多的描出的点
D.不在U-I图线上的点应大致均衡地分布在图线的两侧
E.个别偏离直线太远的点，应当舍去
答案：BCDE
5.测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，以下说法正确的是（ ）
A.在图2-9-15所示电路中，E测B.在图2-9-15所示电路中，r测C.在图2-9-16所示电路中，E测D.在图2-9-16所示电路中，r测
图2-9-15 图2-9-16
答案：AB

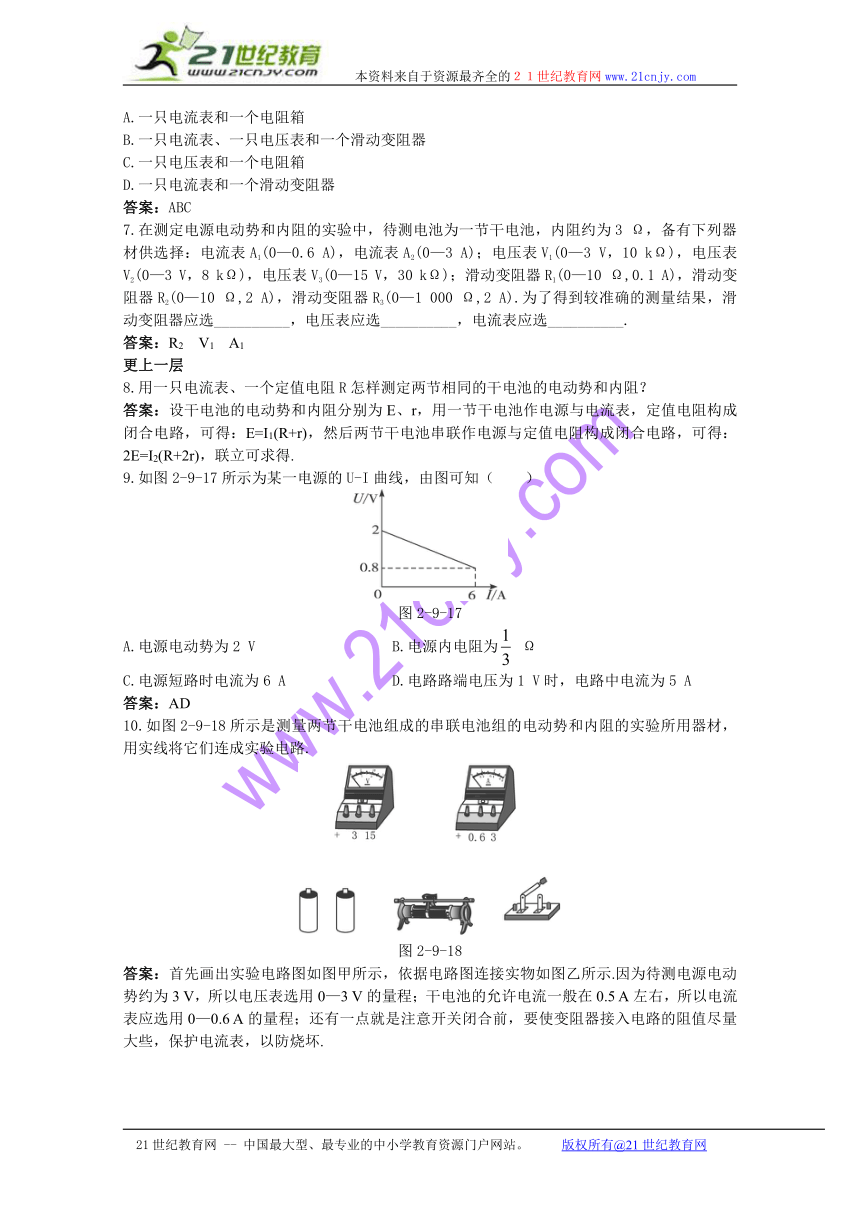

6.在测定电池的电动势和内电阻的实验中，待测电池、开关和导线，配合下列哪组仪器，可以达到实验目的（ ）
A.一只电流表和一个电阻箱
B.一只电流表、一只电压表和一个滑动变阻器
C.一只电压表和一个电阻箱
D.一只电流表和一个滑动变阻器
答案：ABC
7.在测定电源电动势和内阻的实验中，待测电池为一节干电池，内阻约为3 Ω，备有下列器材供选择：电流表A1(0—0.6 A)，电流表A2(0—3 A)；电压表V1(0—3 V，10 kΩ)，电压表V2(0—3 V，8 kΩ)，电压表V3(0—15 V，30 kΩ)；滑动变阻器R1(0—10 Ω,0.1 A)，滑动变阻器R2(0—10 Ω,2 A)，滑动变阻器R3(0—1 000 Ω,2 A).为了得到较准确的测量结果，滑动变阻器应选__________，电压表应选__________，电流表应选__________.
答案：R2 V1 A1
更上一层
8.用一只电流表、一个定值电阻R怎样测定两节相同的干电池的电动势和内阻？
答案：设干电池的电动势和内阻分别为E、r，用一节干电池作电源与电流表，定值电阻构成闭合电路，可得：E=I1(R+r)，然后两节干电池串联作电源与定值电阻构成闭合电路，可得：2E=I2(R+2r)，联立可求得.
9.如图2-9-17所示为某一电源的U-I曲线，由图可知（ ）
图2-9-17
A.电源电动势为2 V B.电源内电阻为 Ω
C.电源短路时电流为6 A D.电路路端电压为1 V时，电路中电流为5 A
答案：AD
10.如图2-9-18所示是测量两节干电池组成的串联电池组的电动势和内阻的实验所用器材，用实线将它们连成实验电路.
图2-9-18
答案：首先画出实验电路图如图甲所示，依据电路图连接实物如图乙所示.因为待测电源电动势约为3 V，所以电压表选用0—3 V的量程；干电池的允许电流一般在0.5 A左右，所以电流表应选用0—0.6 A的量程；还有一点就是注意开关闭合前，要使变阻器接入电路的阻值尽量大些，保护电流表，以防烧坏.
图甲
图乙
11.现有一阻值为10.0 Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表盘上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案，(已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧)要求：
(1)在下边方框中画出实验电路图.
(2)简要写出完成连线后的实验步骤.
(3)写出用测得的量计算电源内阻的表达式r=________________.
答案：(1)如图所示.
(2)①断开开关，记下电压表偏转格数N1；
②合上开关，记下电压表偏转格数N2.
(3)r= R
12.图2-9-19中R为已知电阻，Rx为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V为电压表（内阻极大），E为电源（内阻不可忽略）.现用图中电路测量电源电动势E及电阻Rx.
图2-9-19
（1）写出操作步骤.
（2）由R及测得的量，可得E=___________，Rx=___________.
答案：（1）①K1断开，K2接到a端，记下电压表的读数U1；②K2仍接到a端，闭合K1，记下电压表的读数U2；③K1仍闭合，K2接到b端，记下电压表的读数U3.
（2）U1 R
13.如图2-9-20所示，电路中，电阻R3=4 Ω，两电表均为理想电表.电流表的示数为?0.75 A，电压表的示数为2 V.由于某种原因使电路中有一只电阻发生断路，使电流表的示数为0.8 A，电压表的示数为3.2 V.问：
图2-9-20
（1）是哪一只电阻发生了断路？
（2）电源的电动势和内阻分别为多少？
答案：(1)R1 (2)4 V 1 Ω
