物理：2.9《实验：测定电池的电动势和内阻》课件（粤教版选修3-1）

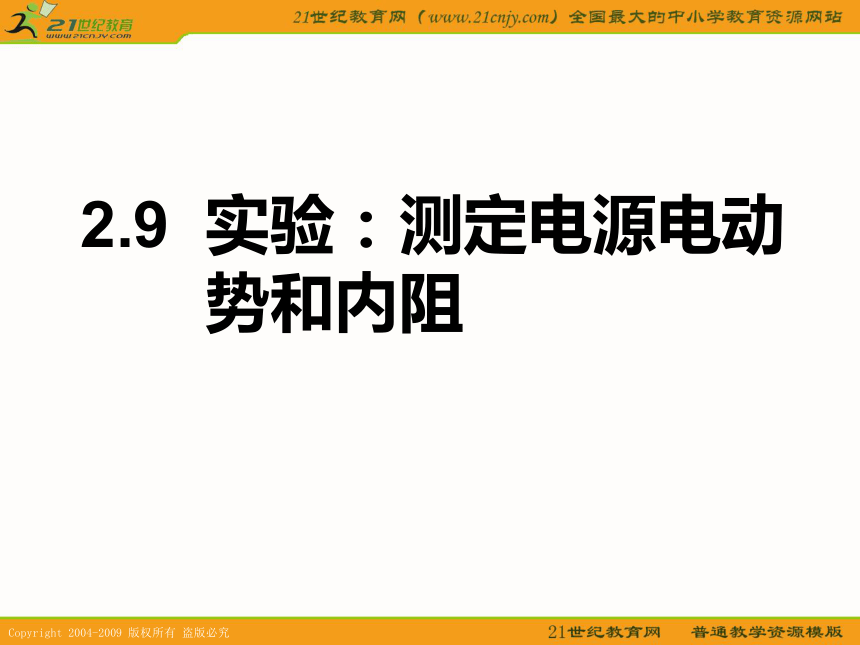

课件6张PPT。2.9 实验：测定电源电动

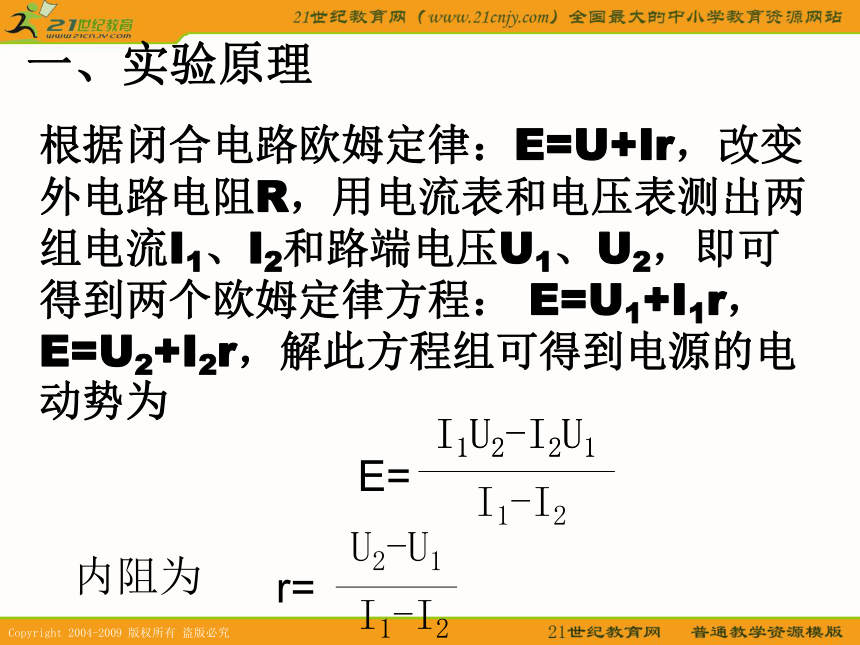

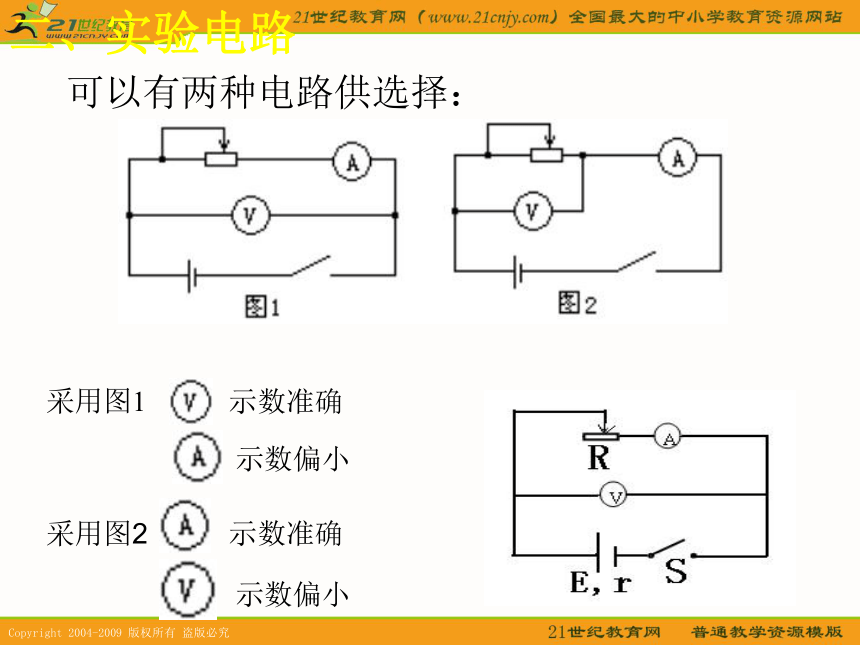

势和内阻一、实验原理根据闭合电路欧姆定律：E=U+Ir，改变外电路电阻R，用电流表和电压表测出两组电流I1、I2和路端电压U1、U2，即可得到两个欧姆定律方程： E=U1+I1r， E=U2+I2r，解此方程组可得到电源的电动势为内阻为二、实验电路可以有两种电路供选择：三、实验器材：干电池一节，电键一个，电压表一个，
电流表一个，滑线变阻器一个，
导线若干四、实验数据处理EI短五、误差分析E=U+IrE测＜E真R测＜r真
