伏安法测电阻

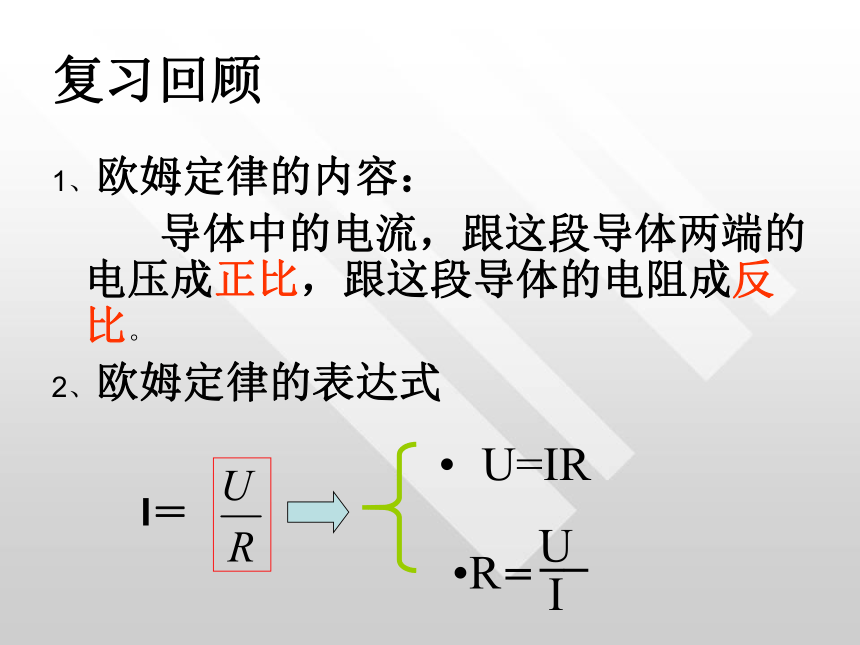

课件22张PPT。欢迎各位老师和同学五陵镇一中 崔军平复习回顾1、欧姆定律的内容：
导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
2、欧姆定律的表达式

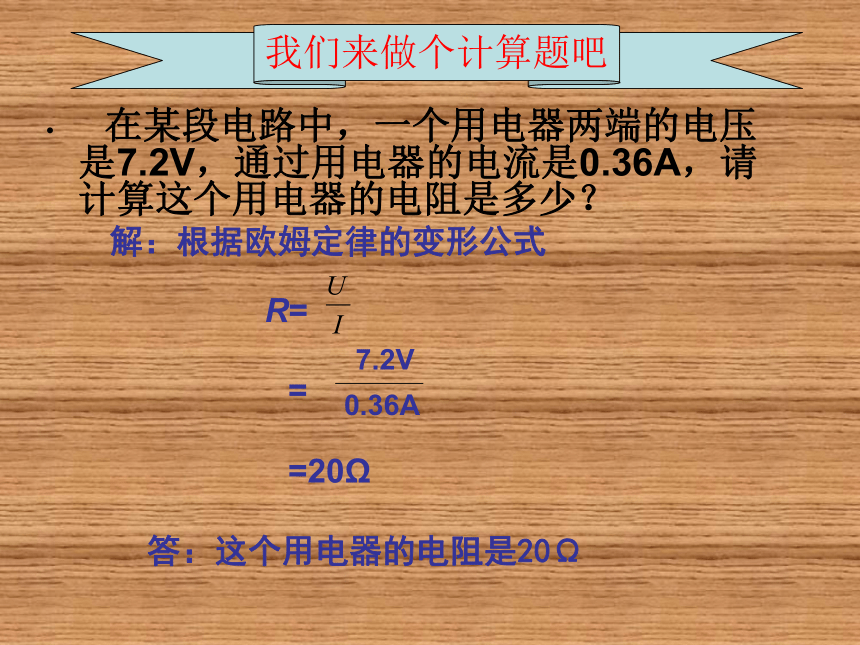

I＝ 在某段电路中，一个用电器两端的电压是7.2V，通过用电器的电流是0.36A，请计算这个用电器的电阻是多少？
解：根据欧姆定律的变形公式

R=

=

=20Ω

答：这个用电器的电阻是20Ω我们来做个计算题吧提示 ：
要知道它的电阻，应该先知道 和 ，这需要用 和 去测量，测出后再根据 计算出来。

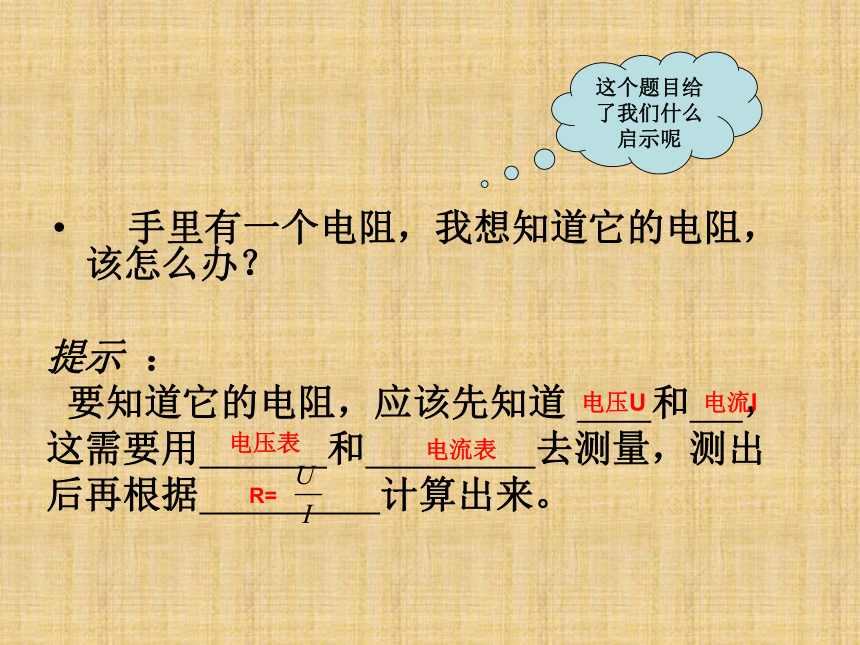

手里有一个电阻，我想知道它的电阻，该怎么办？
这个题目给了我们什么启示呢电压U电流I电流表电压表R=

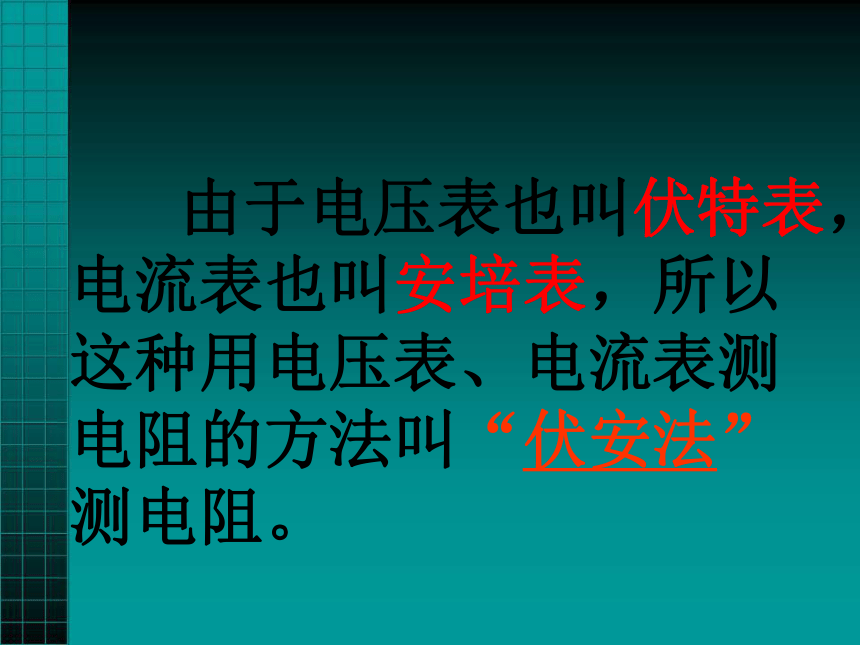

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”测电阻。14.3 “伏安法”测电阻学习目标：1、通过实验探究，学会用伏安法测电阻
2、通过伏安法测电阻体会欧姆定律的应用
3、进一步练习电流表、电压表、滑动变阻器的使用

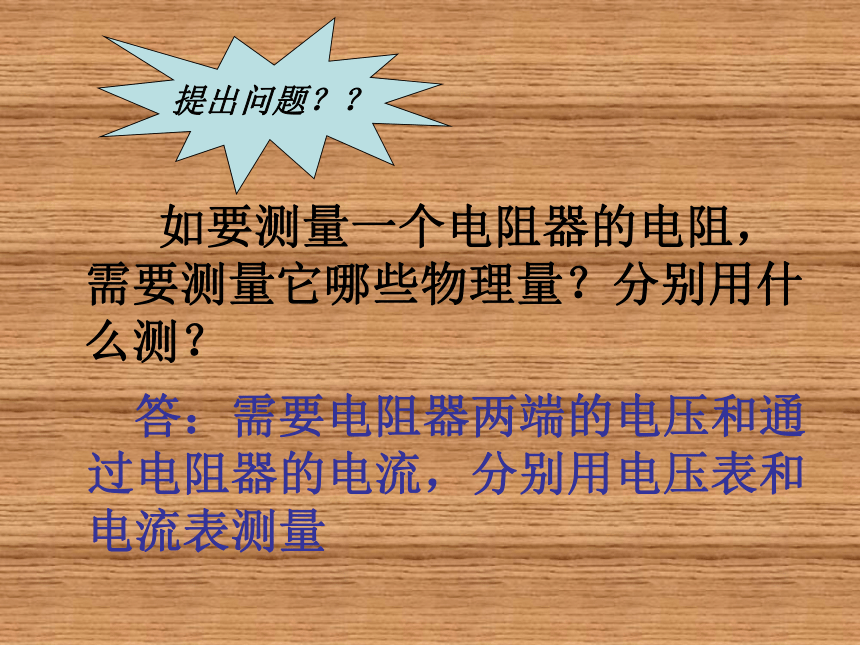

4、在实际操作过程中锻炼实验探究能力，培养认真、严谨、实事求是的科学态度 如要测量一个电阻器的电阻，需要测量它哪些物理量？分别用什么测？提出问题？？ 答：需要电阻器两端的电压和通过电阻器的电流，分别用电压表和电流表测量

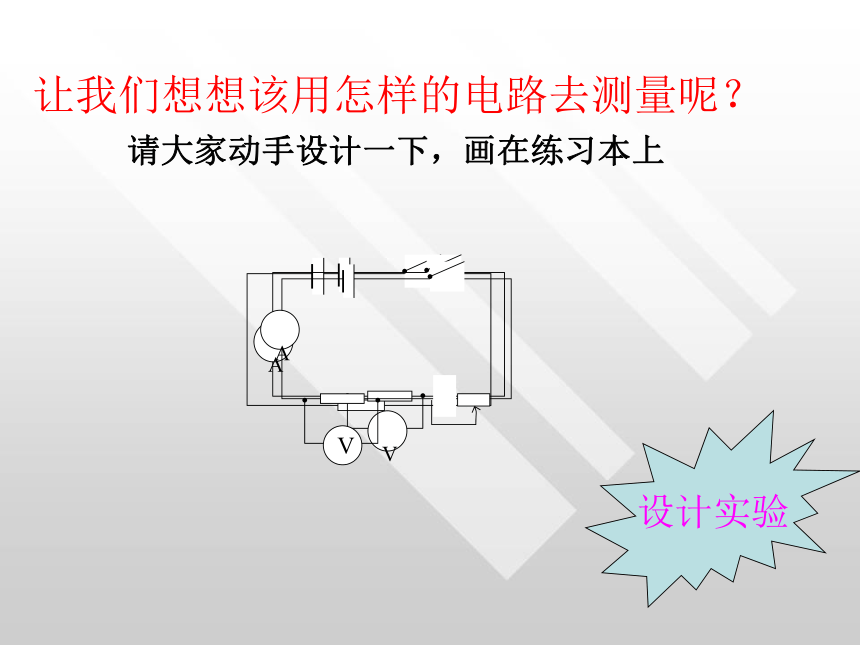

让我们想想该用怎样的电路去测量呢？请大家动手设计一下，画在练习本上设计实验把电路图连成实物图温馨提示：连接电路时开关要断开
滑动变阻器的滑片要放到最大阻值处
要及时记下数据表格1：测量电阻器的电阻进行实验
收集数据 如果我想测一个小灯泡的电阻，电路该怎样呢？ 这里滑片移动时可以改变小灯泡的亮度测电阻器电路测小灯泡电阻表格2：测量小灯泡在不工作状态下的电阻?你会用伏安法测电阻了吗？表现不错，继续努力表格1：测量电阻器的电阻表格2：测量小灯泡在不工作状态下的电阻1、比较两表中电阻测量结果
我们有什么发现？
电阻器的阻值大小是 的，小灯泡的电阻大小是 的（填“变化” 或“不变” ）
2、小灯泡变亮时，如果手指放在小灯泡上，感觉会有何不同？
3、小灯泡的电阻为什么变了？随着亮度增加，小灯泡的电阻在怎样变化？
问题
讨论？ 问题
讨论？ 4、在前面的表格中，只要求大家求电阻器的电阻平均值，但是没有要求大家计算灯泡电阻的平均值，为什么呢？ 请你对电路中的如下现象进行分析：
（1）如果被测对象断了，电流表和电压表示数会有何表现？
（2）如果电流表和电压表互换了位置，电流和电压表有何表现？想一想:祝同学们学习愉快！再 见巩固练习：
1、在用伏安法测小灯泡电阻的实验中，所用的器材有 、 、 、
、 、 、
。
2、伏安法测电阻的原理是 。
电源开关小灯泡电流表电压表滑动变阻器导线
3、在伏安法测电阻的实验中：
电流表的作用是 。
电压表的作用是 。
滑动变阻器的作用是 ，
。
4、在连接电路时，开关应 ，滑动变阻器应 。
测出通过电阻器中的电流测出电阻器两端的电压1、保护电路 2、改变通过电阻器的电流和电阻器两端的电压断开把滑片放在最大阻值处
