3.1 透镜

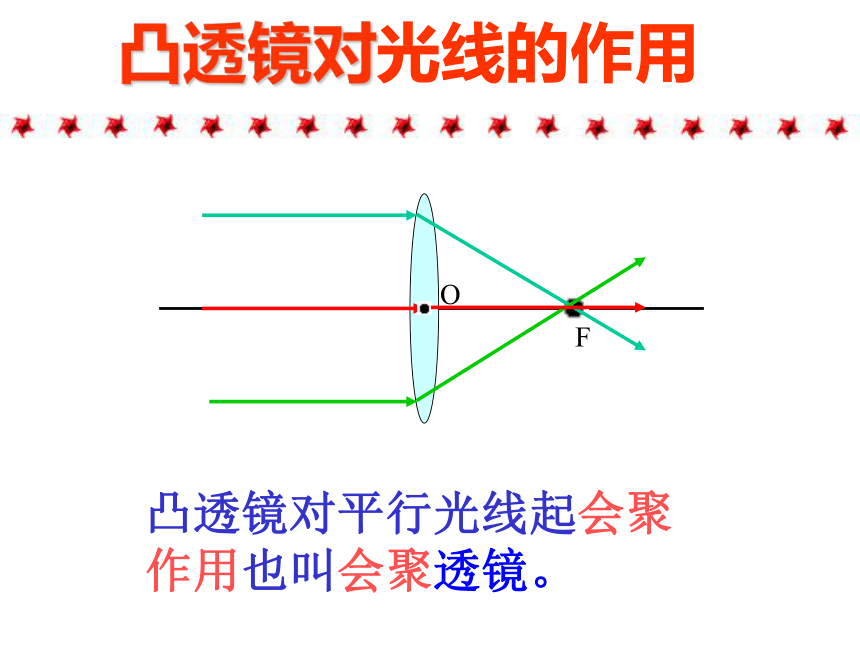

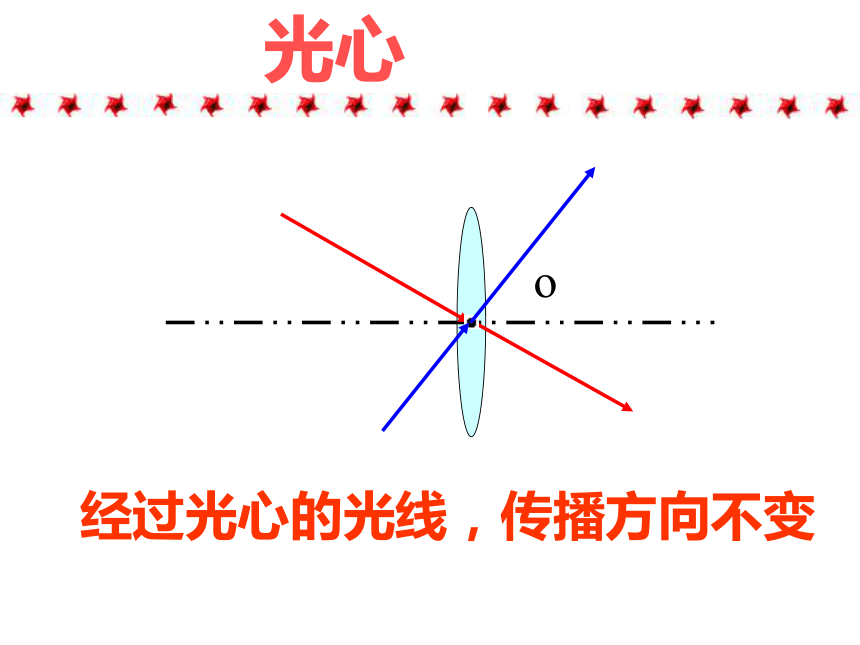

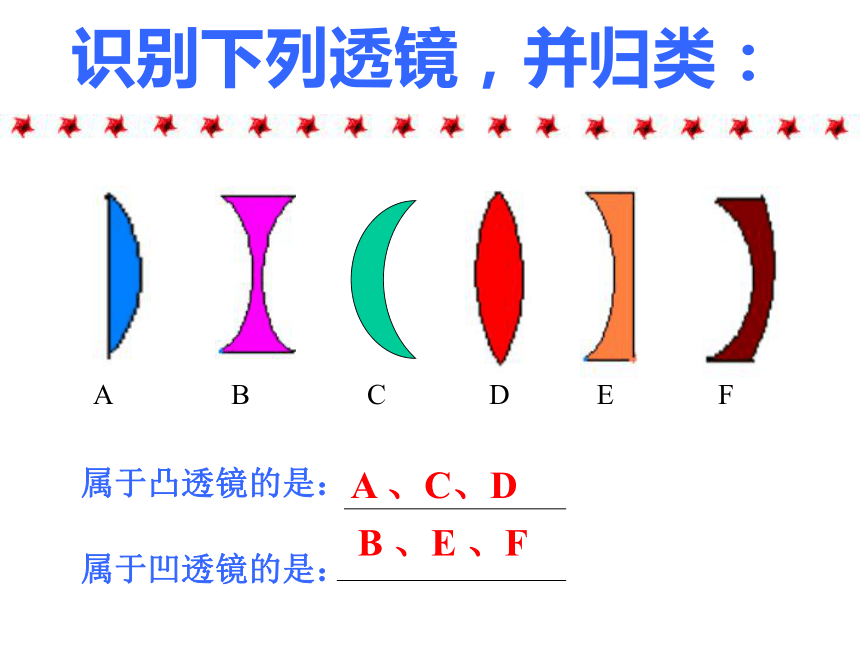

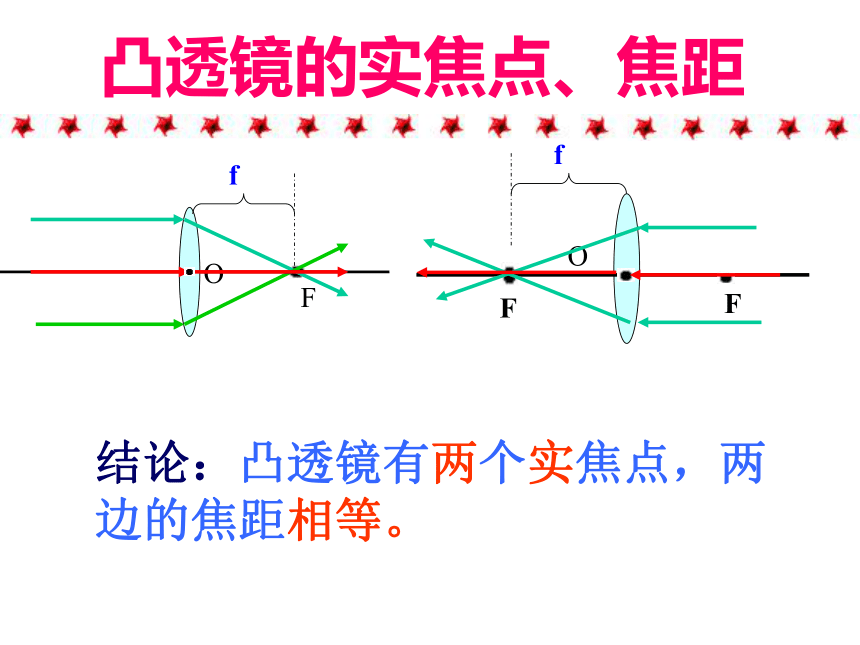

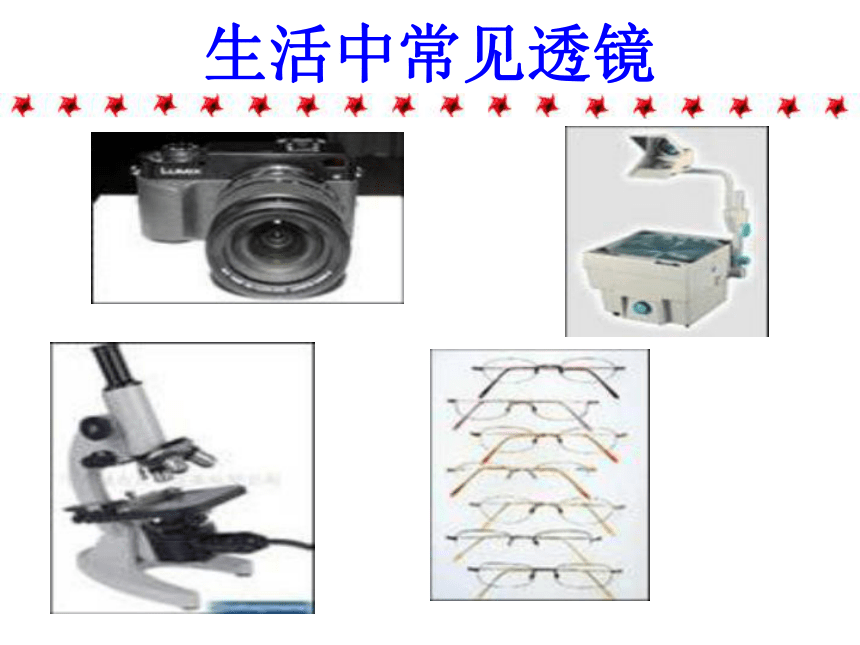

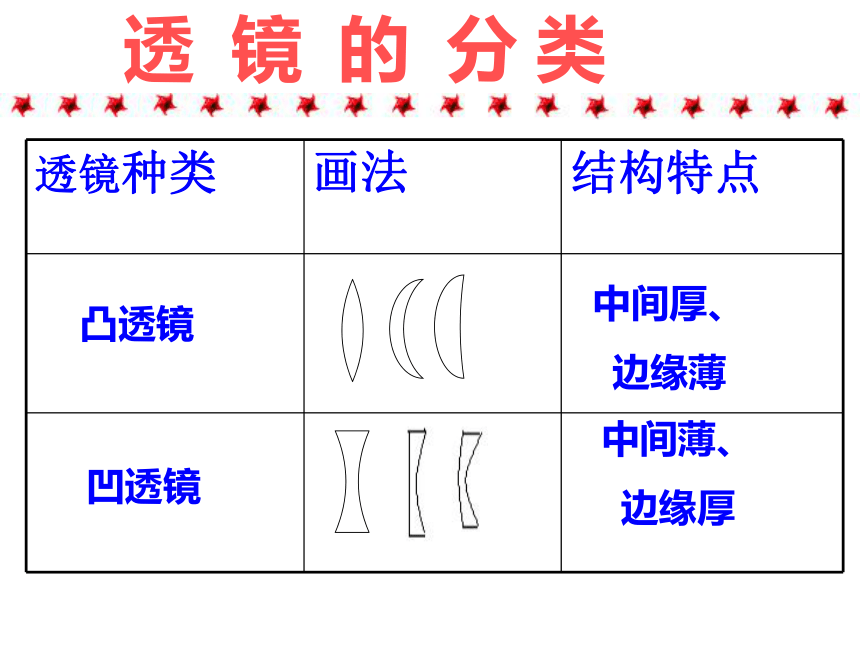

课件16张PPT。透镜生活中常见透镜透 镜 的 分 类光心o经过光心的光线，传播方向不变识别下列透镜，并归类：凸透镜对光线的作用凸透镜对平行光线起会聚作用也叫会聚透镜。 F结论：凸透镜有两个实焦点，两 边的焦距相等。凸透镜的实焦点、焦距 结论：从凸透镜焦点处发出的光线
经凸透镜折射后平行于主光轴射出。F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?F FF凸透镜的三条特殊光线FFF1、过光心的光线传播方向不变2、平行主光轴的光线经凸透镜折射后通过焦点3、通过焦点的光线经凸透镜折射后平行于主光轴凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。虚焦点凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。虚焦点根据光路可逆，下面的光线应如何射出？ 结论：射向凹透镜另一侧焦点的光线折射后平行于主光轴射出FF凹透镜的三条特殊光线FFF1、过光心的光线传播方向不变3、通过焦点的光线经凸透镜折射后平行于主光轴2、平行主光轴的光线经凹透镜折射后发散射出，反向延长通过焦点
在下列虚线处填上适当的透镜FF凸透镜是三棱镜的组合一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜
2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜
