第十三章 电路初探单元练习题
一. 填空:
1. 电路是用导线把＿＿＿＿、＿＿＿＿、＿＿＿＿等元件连接起来组成的电流路径。在电路中，开关的作用是＿＿＿＿＿＿＿＿＿＿＿＿。在连接电路的过程中，开关必须＿＿＿＿，接通电路前，必须快速闭合和断开开关进行“试通”，观察电路有无异常，这样做的目的，主要是为了防止＿＿＿＿＿＿＿。
2. 电路中两种最基本的连接方式是＿＿＿＿和＿＿＿＿。去掉任意一个用电器都会开路的是＿＿＿＿电路。
3. 开关与被控制的用电器之间的连接方法是＿＿＿＿＿＿＿，家庭中的电灯、电扇、电视机等用电器都是＿＿＿＿联的。节日期间，商店门前有一长串一长串的小彩灯，每一串小彩灯一般是＿＿＿联的。
4. 如图所示电路中，当开关S1、S2断开时，灯＿＿亮，两灯是＿＿＿联的；S1、S2同时闭合时，灯＿＿＿＿＿亮，两灯是＿＿＿＿联的。
5. 请画出下列各图中电器的电路符号：
（1）　　　　　　　　　　（2）　　　　　　　　　　（3）
6. 电流表接入电路中，只能和用电器＿＿＿联，如果与用电器并联或两接线柱直接与电源正负极相接，就会烧坏＿＿＿＿和＿＿＿。若闭合开关接通电路后，电流表的指针反时针方向转动，说明电流表的＿＿＿＿接错。如果电流表的指针不动，灯也不亮，说明电路＿＿＿＿路；如果指针快速偏转且立即摆到满刻度处，说明此电路＿＿＿＿路，也可能选用的是＿＿＿＿量程。
7. 某同学设计的实验电路如图所示，若电源电压不变，当开关S1断开、S2接通时，电压表的示数为4.5V；当开关S1接通、S2断开时，电压表示数为3V。当S1、S2均断开时，L1和L2两端的电压分别是＿＿＿＿、＿＿＿＿。

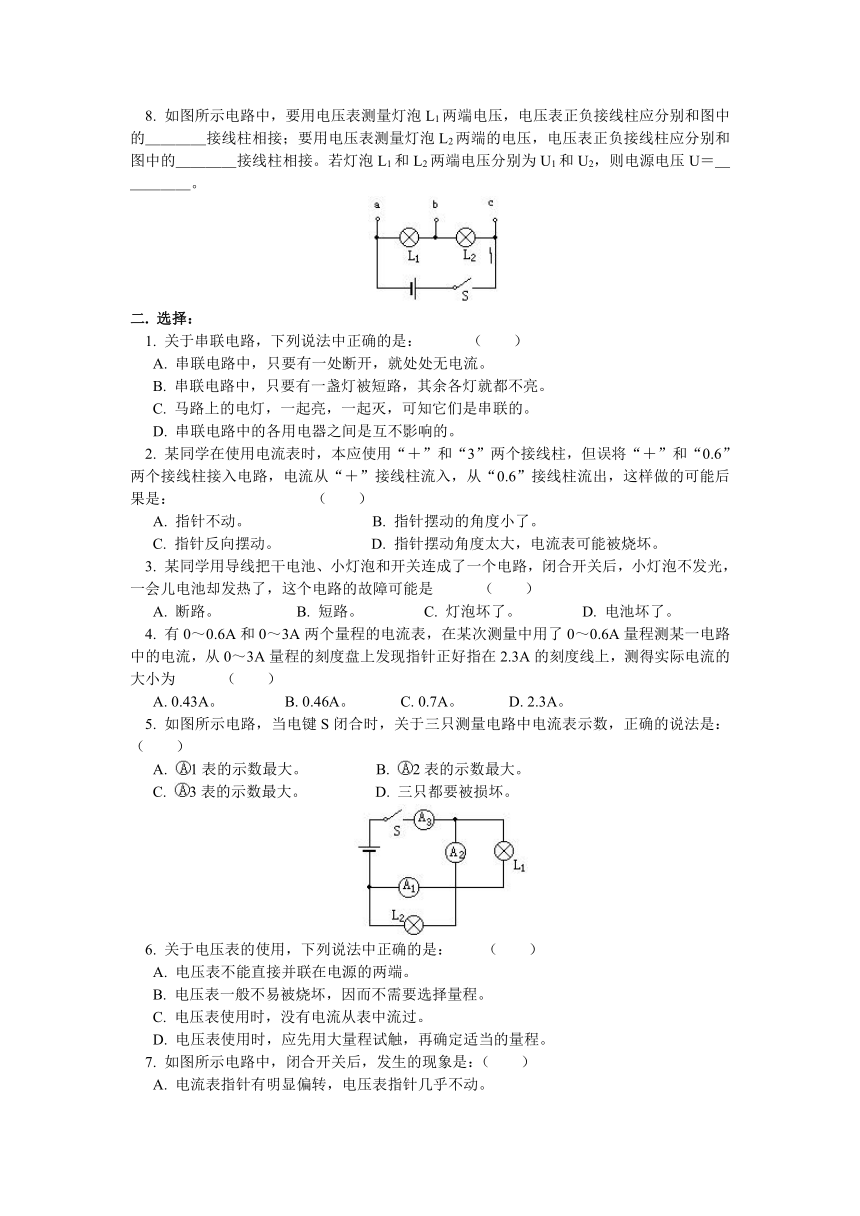

8. 如图所示电路中，要用电压表测量灯泡L1两端电压，电压表正负接线柱应分别和图中的＿＿＿＿接线柱相接；要用电压表测量灯泡L2两端的电压，电压表正负接线柱应分别和图中的＿＿＿＿接线柱相接。若灯泡L1和L2两端电压分别为U1和U2，则电源电压U＝＿＿＿＿＿。
二. 选择：
1. 关于串联电路，下列说法中正确的是：　　　（　　）
A. 串联电路中，只要有一处断开，就处处无电流。
B. 串联电路中，只要有一盏灯被短路，其余各灯就都不亮。
C. 马路上的电灯，一起亮，一起灭，可知它们是串联的。
D. 串联电路中的各用电器之间是互不影响的。
2. 某同学在使用电流表时，本应使用“＋”和“3”两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是：　　　　　　　　　（　　）
A. 指针不动。　　　　　　　　B. 指针摆动的角度小了。
C. 指针反向摆动。　　　　　　D. 指针摆动角度太大，电流表可能被烧坏。
3. 某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是　　　（　　）
A. 断路。　　　　　B. 短路。　　　　C. 灯泡坏了。　　　　D. 电池坏了。
4. 有0～0.6A和0～3A两个量程的电流表，在某次测量中用了0～0.6A量程测某一电路中的电流，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得实际电流的大小为　　　（　　）
A. 0.43A。　　　　B. 0.46A。　　　C. 0.7A。　　　D. 2.3A。
5. 如图所示电路，当电键S闭合时，关于三只测量电路中电流表示数，正确的说法是：　（　　）
A. 1表的示数最大。 B. 2表的示数最大。
C. 3表的示数最大。 D. 三只都要被损坏。
6. 关于电压表的使用，下列说法中正确的是：　　（　　）
A. 电压表不能直接并联在电源的两端。
B. 电压表一般不易被烧坏，因而不需要选择量程。
C. 电压表使用时，没有电流从表中流过。
D. 电压表使用时，应先用大量程试触，再确定适当的量程。
7. 如图所示电路中，闭合开关后，发生的现象是：（　　）
A. 电流表指针有明显偏转，电压表指针几乎不动。
B. 电压表指针有明显偏转，电流表指针几乎不动。
C. 两电表指针均有明显偏转。
D. 两电表指针几乎都不动。
8. 在图中的○内的1、2、3可能是电流表，也可能是电压表，当开关S闭合后，三个电表都有正常读数，那么下列判断正确的是：　　（　　）
A. ①是电压表，②、③是电流表。
B. ①、③是电流表，②是电压表。
C. ①、②、③都是电压表。
D. ①、②、③都是电流表。
9. 如图所示的电路中，闭合开关S后，只有灯L2发光的是（ ）
三. 作图与实验：
1. 根据要求完成如图电路的连接。要求在各元件位置保持不变动的情况下，将灯并联，电流表A测通过的电流，开关和分别控制灯和。
2. 根据下图左侧所示的电路图用笔画线代替导线连接右侧的实物图。
　　　
3. 按如图所示实物图在方框内画出电路图。
4. 在如图所示的电路中，假设只有一处故障，试将故障原因写在题后的横线上。
（1）电灯不亮，电压表有示数，电流表无示数。＿＿＿＿＿＿＿＿＿＿＿。
（2）电灯不亮电压表无示数，电流表示数极大。＿＿＿＿＿＿＿＿＿＿＿。
（3）电灯能亮，电压表有示数，电流表无示数。＿＿＿＿＿＿＿＿＿＿。
（4）电灯能亮，电压表无示数，电流表有示数。＿＿＿＿＿＿＿＿＿＿。
四. 设计与探究：
1. 现有小灯泡L1和L2，开关S1和S2，电源和导线若干，请在虚线框内设计一个电路图同时满足下列要求。
（1）当S1断开时，L1和L2都不亮。
（2）当S1闭合，S2断开时，L1、L2都亮。
（3）当S1、S2都闭合时，L1亮、L2不亮。
