光的反射的应用

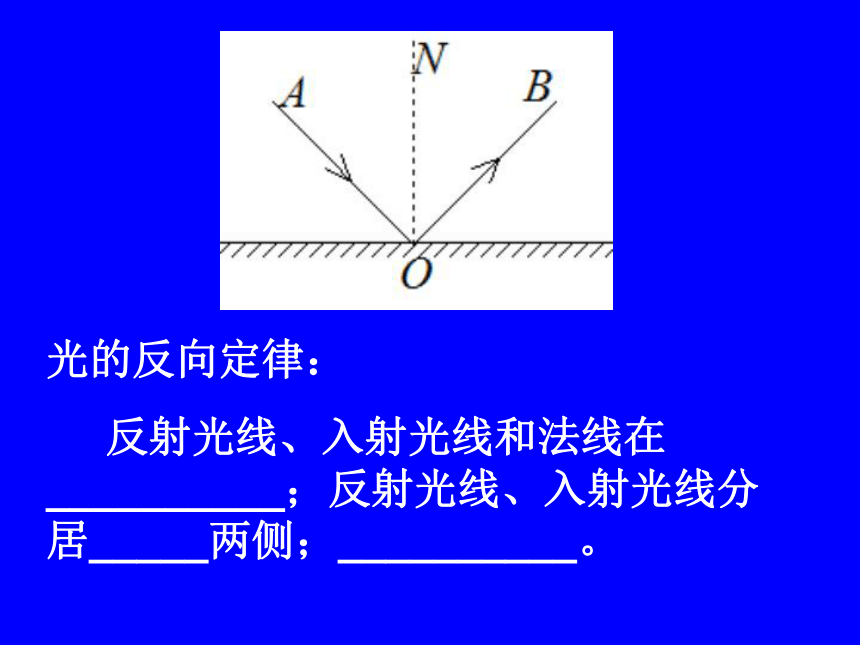

课件16张PPT。光的反射的应用光的反向定律：

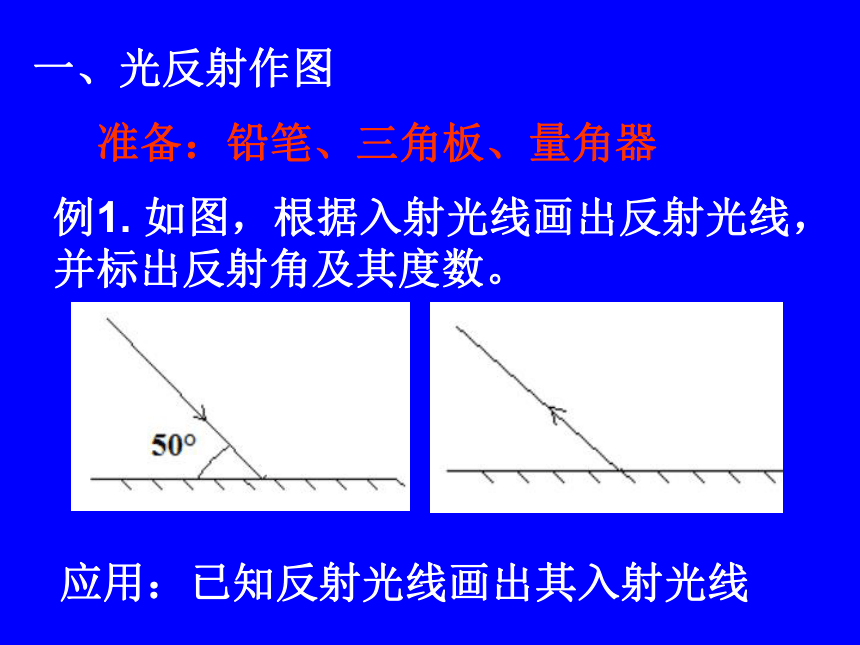

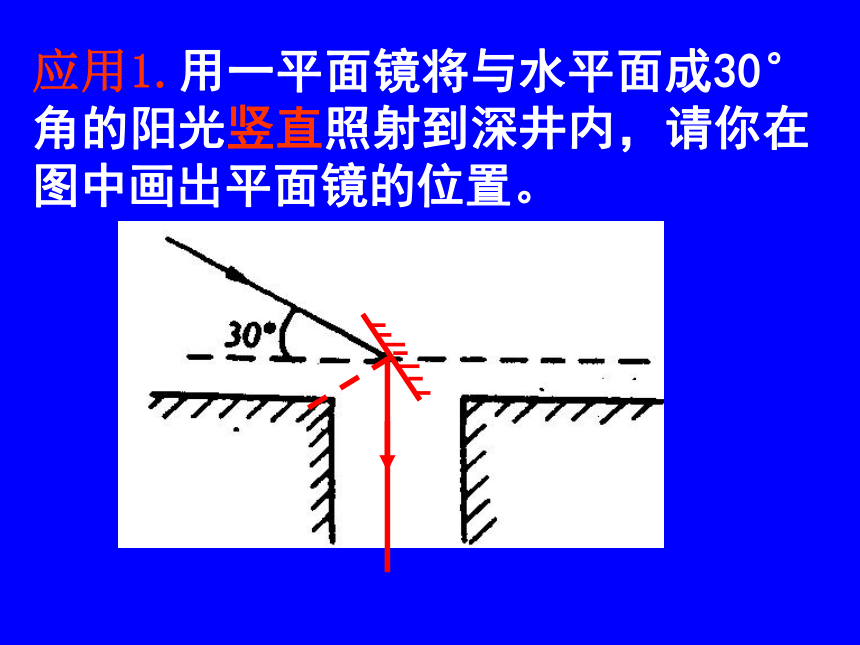

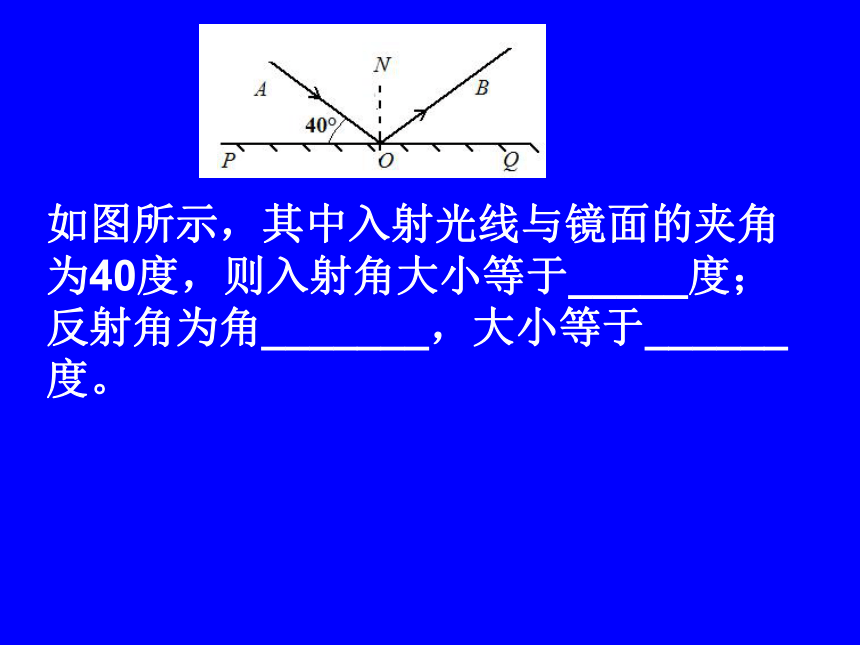

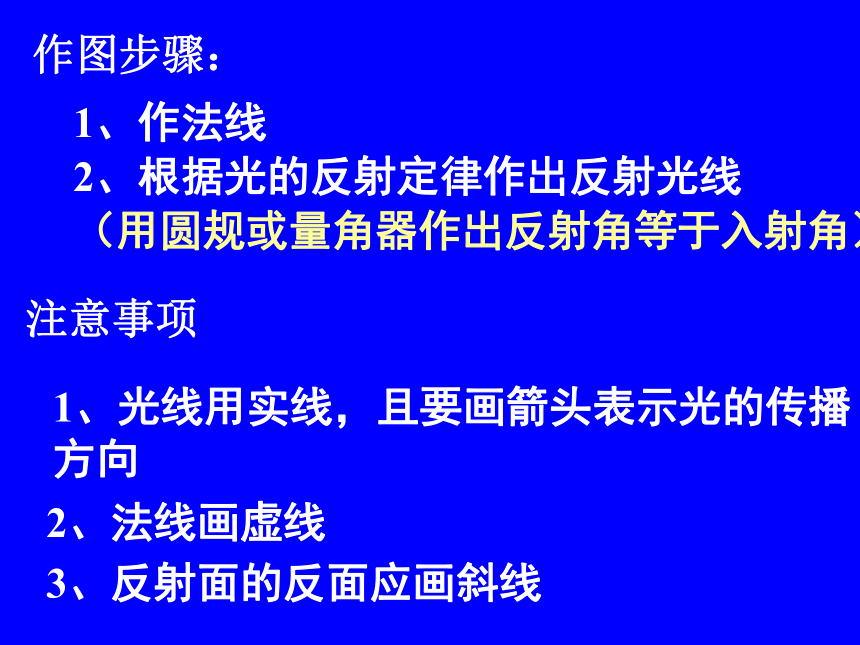

反射光线、入射光线和法线在__________；反射光线、入射光线分居_____两侧；__________。如图所示，其中入射光线与镜面的夹角为40度，则入射角大小等于_____度；反射角为角_______，大小等于______度。例1. 如图，根据入射光线画出反射光线，并标出反射角及其度数。一、光反射作图准备：铅笔、三角板、量角器应用：已知反射光线画出其入射光线作图步骤：1、作法线2、根据光的反射定律作出反射光线（用圆规或量角器作出反射角等于入射角）1、光线用实线，且要画箭头表示光的传播方向2、法线画虚线3、反射面的反面应画斜线注意事项例2.在方框的适当位置放平面镜，使光的传播路径发生如图所示的改变应用1.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置。应用2.如图有一水平涵洞，洞口向东当正午时，太阳竖直照向地面，现在利用一平面镜，使太阳光水平射入涵洞中，则平面如何放置？请在图中画出平面镜的位置。午后，太阳向西移动，要使光仍水平射入洞，则平面镜应绕入射点____转(顺时针/逆时针)《淮南子·万毕术》中记载：“取大镜高悬，置水盆于其下,则见四邻矣。”这是潜望镜的雏形 ，例3.如图，在A处有一物体发出一束光，画出入射光线经潜望镜进入人眼的光路图 应用：如图所示是自行车尾灯的角反射器示意图。请你画出其中一条入射线的反射光线 你能否帮他将阳光引到实验室并使阳光垂直射到实验台上?请画出一条光线的光路图，画好法线，用箭头标出光线方向。二、平面镜成像原理平面镜成像的原理——光的反射
物体上某点的像是此点的光经镜面反射后，反射光线反向延长线的交点。例4. 如图所示，一个小灯泡S发出一束光照向平面镜，请画出小灯泡在镜中的像以及入射光线SA的反射光线。应用1. 如图所示，平面镜前有一个点光源S，其中一条光线经过平面镜反射后经过A点，试画出这条光线。 应用2：如图AB、CD是点光源S点发出的两条光，经镜面反射后的反射光线，通过作图确定点光源的位置。
