高二物理《游标卡尺及千分尺的使用》

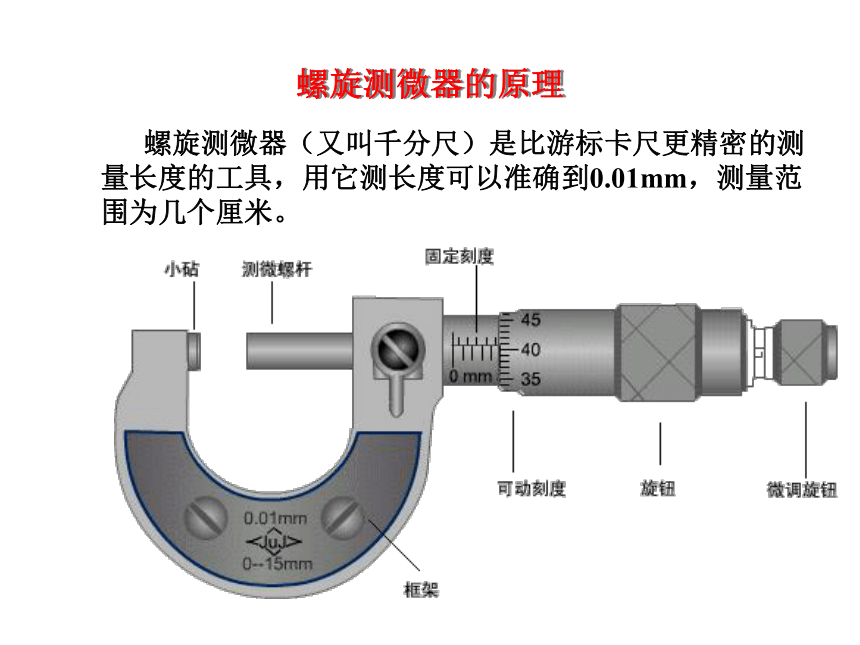

课件16张PPT。一 游标卡尺的使用二 螺旋测微器的使用螺旋测微器的原理 螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

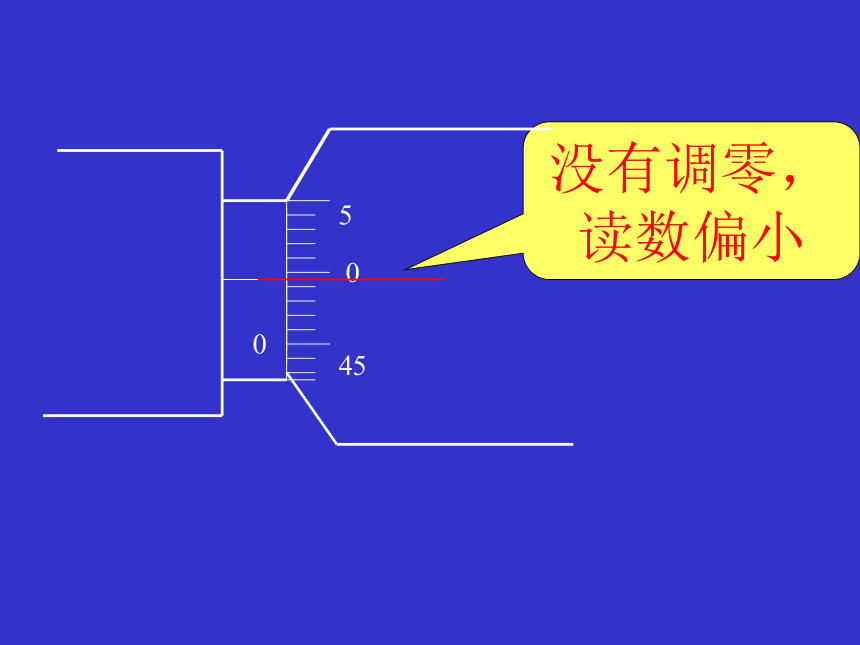

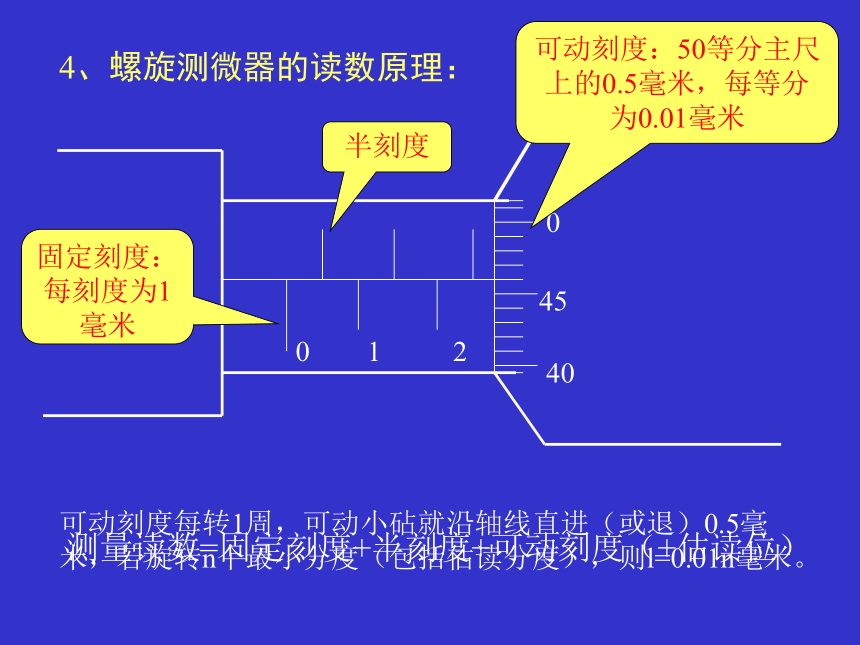

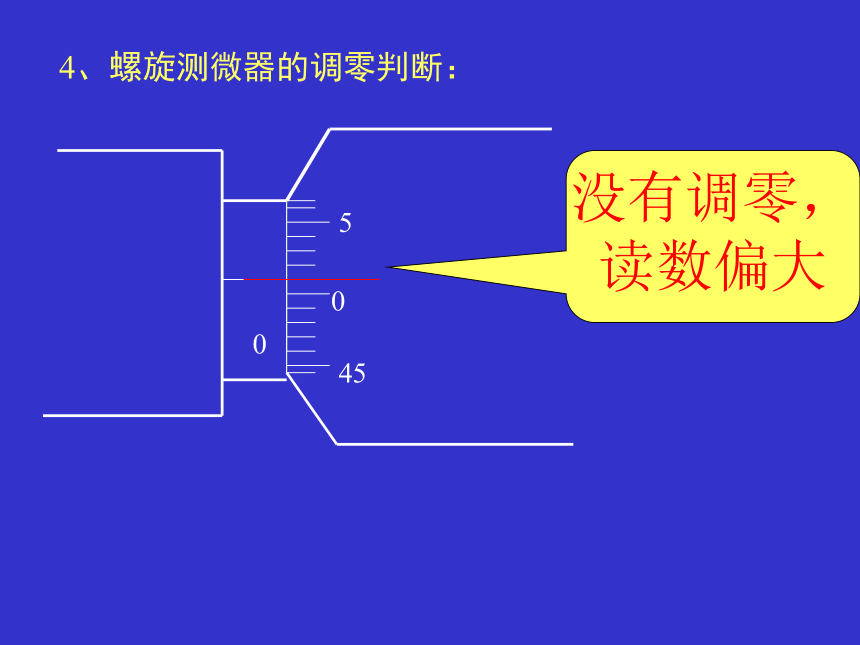

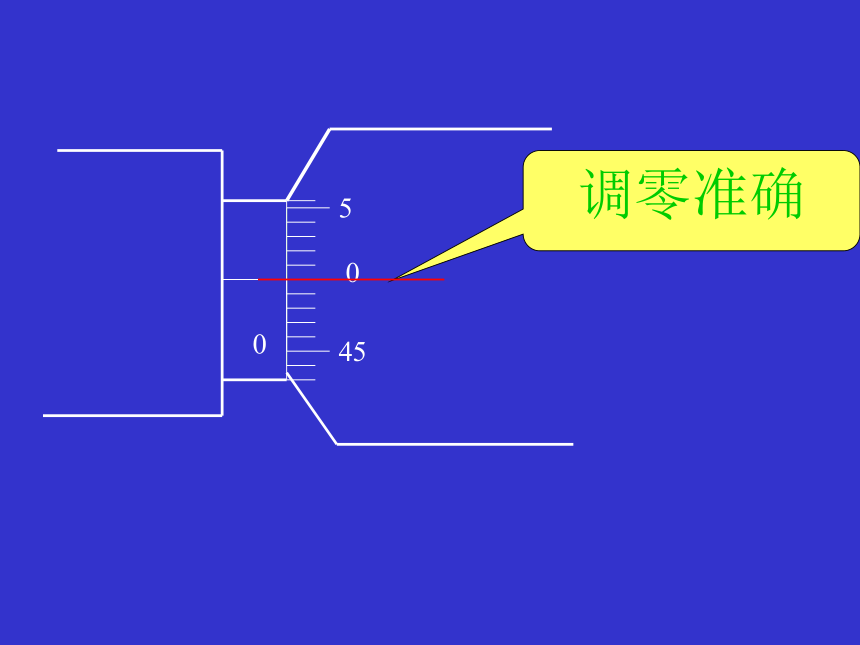

4、螺旋测微器的调零判断：0没有调零，读数偏大没有调零，读数偏小0调零准确04、螺旋测微器的读数原理：012固定刻度：
每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=固定刻度+半刻度+可动刻度（+估读位）半刻度5、螺旋测微器的读数方法：固定刻度：
2是否超过半刻度？是。可动刻度：
46.0读数L=固定刻度L= 2 + 0.5 + 0.460 = 2.960 mm+半刻度+可动刻度6、螺旋测微器的读数练习：固定刻度：
1是否超过半刻度？是。可动刻度：
25.0读数L=固定刻度L= 1 + 0.5 + 0.250 = 1.750 mm+半刻度+可动刻度固定刻度：
2是否超过半刻度？否。可动刻度：
34.4354030读数L=固定刻度L= 2 + 0.0 + 0.344 = 2.344 mm+半刻度+可动刻度6、螺旋测微器的读数练习：0固定刻度：
0是否超过半刻度？不太清楚。可动刻度：
0.6
说明已经超过半刻度线读数L=固定刻度L= 0 + 0.5 + 0.006 = 0.506 mm+半刻度+可动刻度6、螺旋测微器的读数练习：0固定刻度：
0是否超过半刻度？不太清楚。可动刻度：
49.6
说明没有超过半刻度线读数L=固定刻度L= 0 + 0 + 0.496 = 0.496 mm+半刻度+可动刻度6、螺旋测微器的读数练习：01答案：L= 1+ 0.5 + 0.104 = 1.604 mm7、请你读出下列测量结果：1.6040答案：L= 1+ 0 + 0.004 = 1.004 mm7、请你读出下列测量结果：1.0040答案：L= 0+ 0.5 + 0.405 = 0.905 mm7、请你读出下列测量结果：0.905使用螺旋测微器应注意以下几点： ①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。
②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。
③读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。
④当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。
