电功和电功率复习

课件23张PPT。电功和电功率复习一福州民族中学

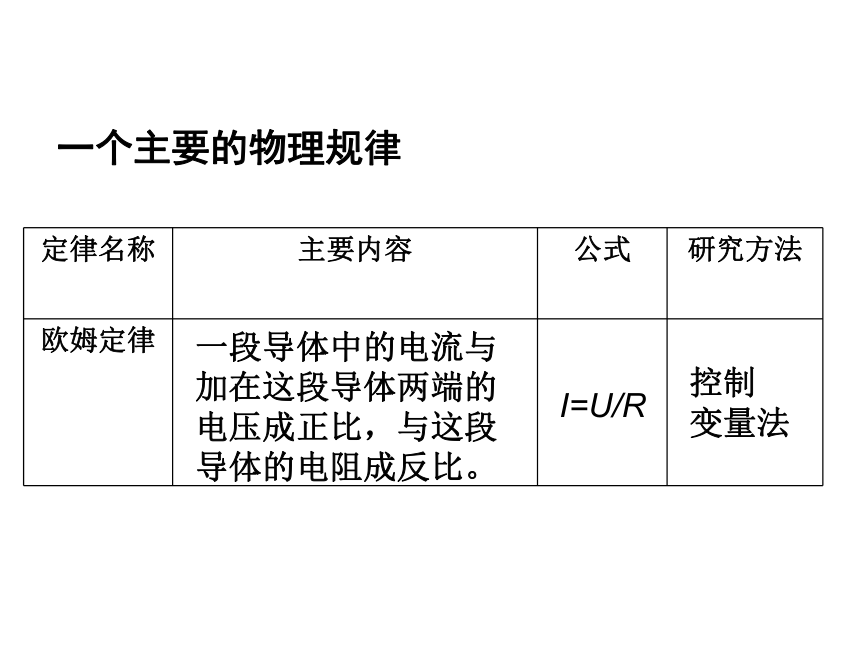

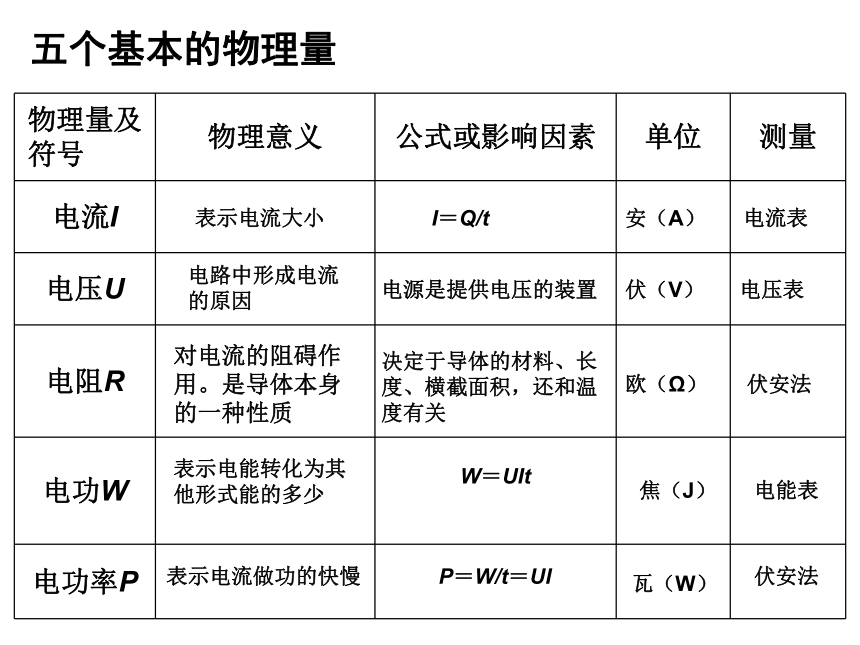

2009 12.16五个基本的物理量表示电流大小I＝Q/t安（A）电流表电路中形成电流的原因电源是提供电压的装置伏（V）电压表对电流的阻碍作用。是导体本身的一种性质决定于导体的材料、长度、横截面积，还和温度有关欧（Ω）伏安法表示电能转化为其他形式能的多少W＝UIt焦（J）电能表表示电流做功的快慢P＝W/t＝UI瓦（W）伏安法一个主要的物理规律一段导体中的电流与加在这段导体两端的电压成正比，与这段导体的电阻成反比。I=U/R控制

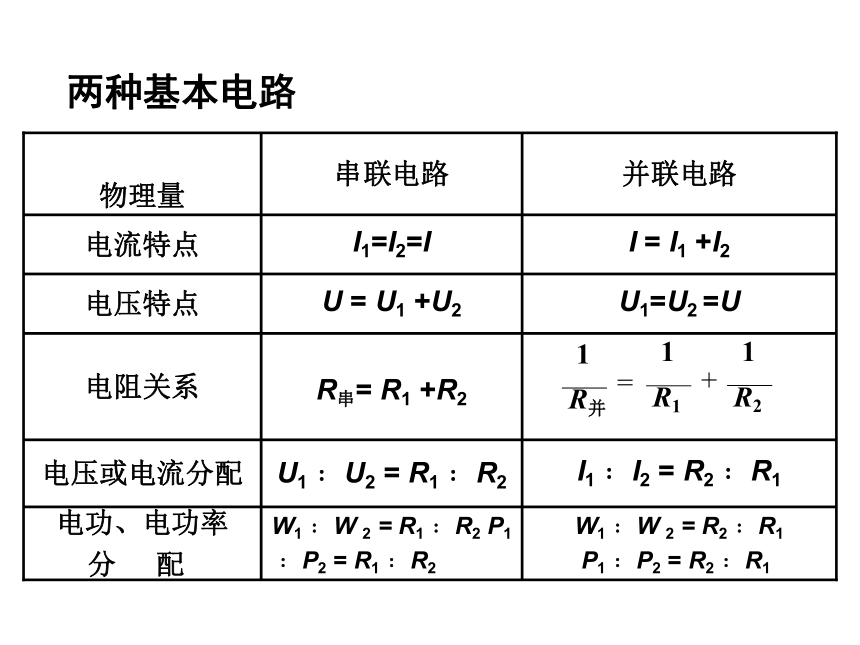

变量法两种基本电路W1﹕ W 2 = R2﹕ R1
P1﹕ P2 = R2﹕ R1W1﹕ W 2 = R1﹕ R2 P1﹕ P2 = R1﹕ R2电功、电功率
分 配I1﹕ I2 = R2﹕ R1U1﹕ U2 = R1﹕ R2电压或电流分配R串= R1 +R2电阻关系U1=U2 =UU = U1 +U2电压特点I = I1 +I2I1=I2=I电流特点并联电路串联电路

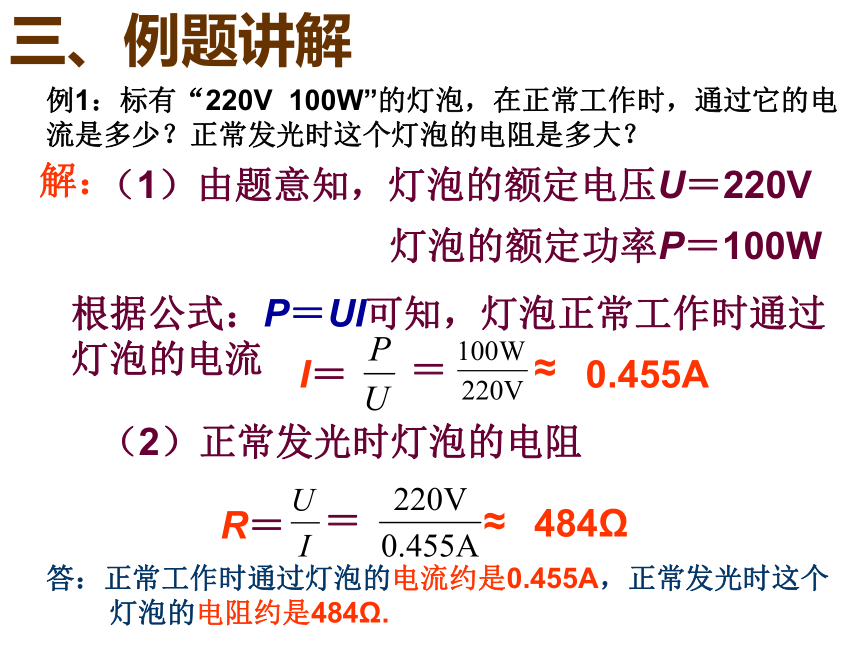

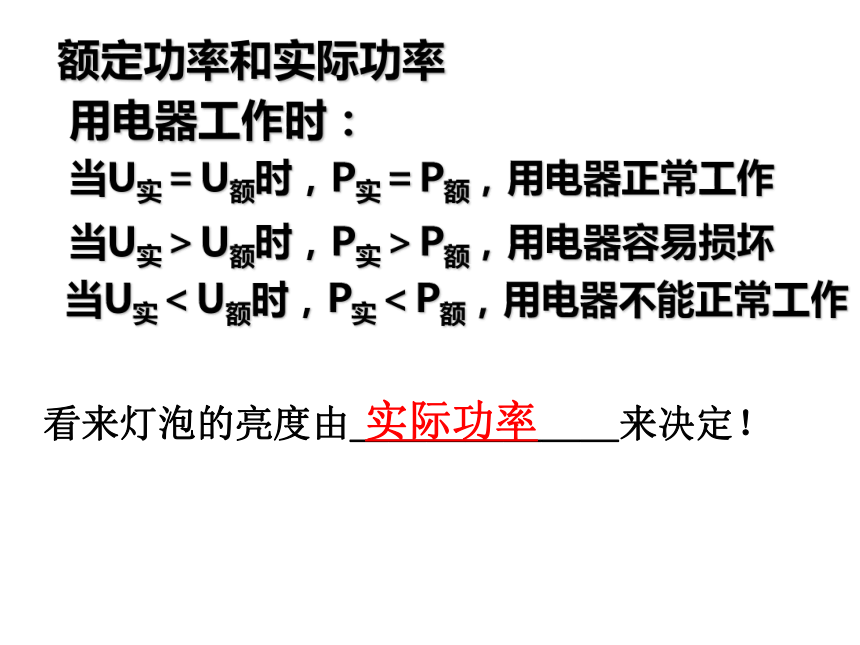

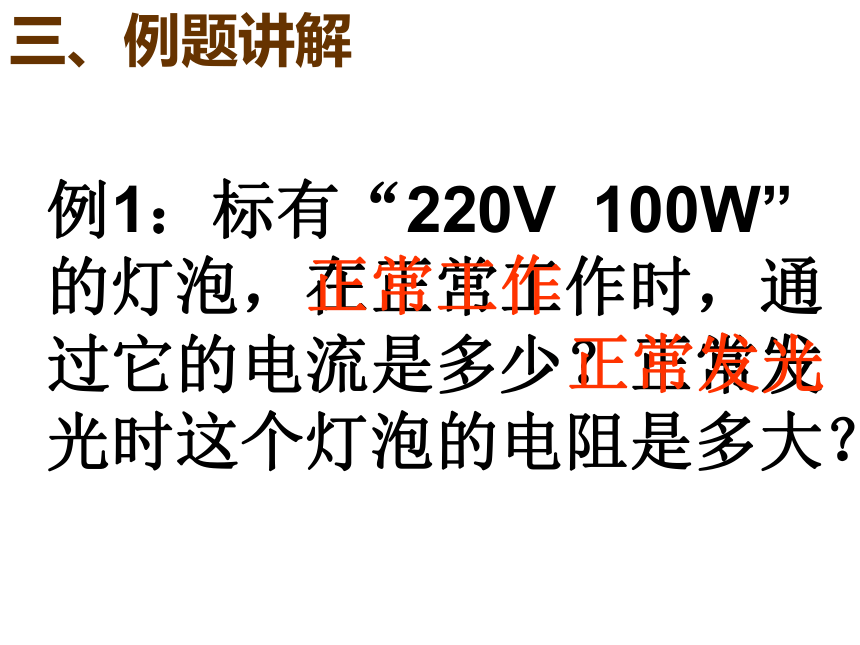

物理量 额定功率和实际功率当U实＝U额时，P实＝P额，用电器正常工作用电器工作时：当U实＞U额时，P实＞P额，用电器容易损坏当U实＜U额时，P实＜P额，用电器不能正常工作看来灯泡的亮度由＿＿＿＿＿＿＿来决定！实际功率例1：标有“220V 100W”的灯泡，在正常工作时，通过它的电流是多少？正常发光时这个灯泡的电阻是多大？三、例题讲解正常工作正常发光三、例题讲解例1：标有“220V 100W”的灯泡，在正常工作时，通过它的电流是多少？正常发光时这个灯泡的电阻是多大？解：（1）由题意知，灯泡的额定电压U＝220V灯泡的额定功率P＝100W根据公式：P＝UI可知，灯泡正常工作时通过
灯泡的电流（2）正常发光时灯泡的电阻答：正常工作时通过灯泡的电流约是0.455A，正常发光时这个

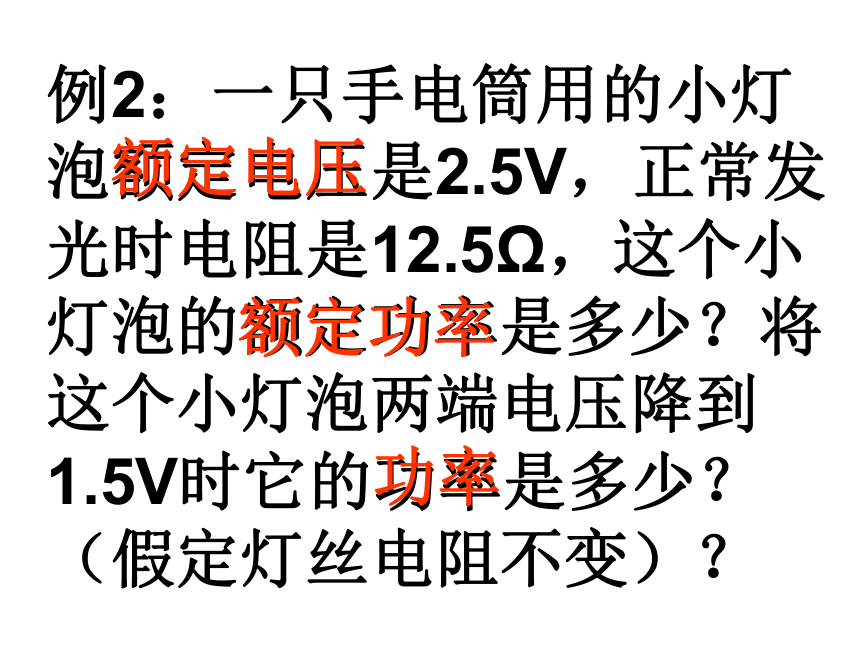

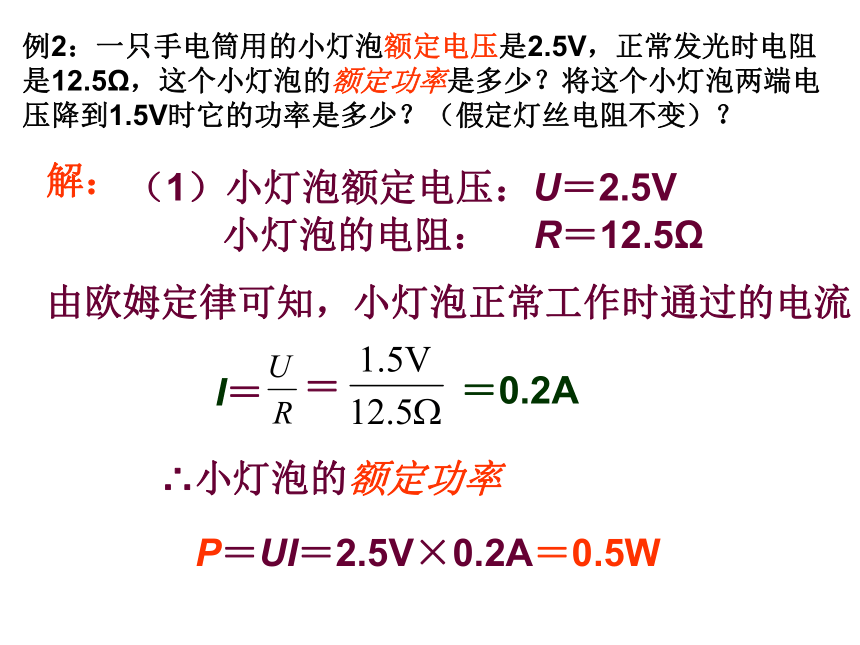

灯泡的电阻约是484Ω.例2：一只手电筒用的小灯泡额定电压是2.5V，正常发光时电阻是12.5Ω，这个小灯泡的额定功率是多少？将这个小灯泡两端电压降到1.5V时它的功率是多少？（假定灯丝电阻不变）？额定电压额定功率功率例2：一只手电筒用的小灯泡额定电压是2.5V，正常发光时电阻是12.5Ω，这个小灯泡的额定功率是多少？将这个小灯泡两端电压降到1.5V时它的功率是多少？（假定灯丝电阻不变）？解：（1）小灯泡额定电压：U＝2.5V小灯泡的电阻： R＝12.5Ω由欧姆定律可知，小灯泡正常工作时通过的电流∴小灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W另解：因为 P＝UI而 I＝所以：P＝UI＝＝2＝2＝0.5W例2：一只手电筒用的小灯泡额定电压是2.5V，正常发光时电阻是12.5Ω，这个小灯泡的额定功率是多少？将这个小灯泡两端电压降到1.5V时它的功率是多少？（假定灯丝电阻不变）？（2）如果灯泡两端电压降到U’＝1.5V，则通过小灯泡的电流小灯泡的功率为P’＝U’I’＝1.5V×0.12A＝0.18W答：小灯泡的额定功率是0.5W，将这个小灯泡两端电压降到1.5V时它的功率是0.18W。例31.一个安全灯接在36伏电压的电路上，已知通过该灯的电流是2.78A，这只灯的电功率是多大？解：该灯两端电压为36V，通过的电流
是2.78A，所以这只灯的电功率：P＝UI＝36V×2.78A＝100.08W答：这只灯的电功率是100.08W例4.一个标有“220V 40W”的灯泡，在正常发光时，通过灯丝的电流是多大？该灯泡正常工作时的电阻是多大？解： ∵U额＝220V，P额＝40W根据公式：P＝UI答：正常发光时通过灯丝的电流约0.18A，电阻约1222Ω例5-.一个有”220V500W”的 电热器,在额定电压下
使用,通过它的电流为多少A？ 2、把断了的灯丝搭在一起,灯泡会更亮.怎样解释这个现象?练习
1、标有”220V 60W”的灯泡接在110V的电路中,灯泡的实际电流是多少,实际功率是多少?已知：U=22OV P=500W
求 ：I=? 解 ：由P=UI可I=P/U=500W/22OV≈2.27A答 ：通过它的电流约为2.27A例6．若把“6V12W”的灯泡接到3V的电路中，该灯泡的实际功率是多少？解： 答:该灯泡的实际功率是3W.7、两只分别标有“6V12W”与“12V12W”字样的灯泡，在正常发光时， 亮； 灯泡的电阻大，流过 灯泡的电流大，在相同时间内，电流通过两灯泡做的功相比 多。8、若把“6V12W”的灯泡接入9V的电路中，要使它正常发光，需要串联一个多大的电阻？一样12V12W6V12W一样解：答:需要串联一个1.5?的电阻.应用分析：要点：1、判断出题目中的相同量2、选择适当的公式电压相同电流相同3、注意串、并联电路中P、W与电阻的关系能力提高：9、把“6V12W”和“6V6W”的两个小灯泡串联在电路中，则它们通过的电流之比 ；两端电压之比 ；实际消耗的功率之比 ；相同时间内电流所做的功之比为 ；产生的热量之比 。10、把“6V12W”和“6V3W”的两个小灯泡并联在电路中，则通过它们的电流之比为 ；两端的电压之比为 ；实际消耗的功率之比为 ；相同时间内电流所做的功之比为 ；产生的热量之比为 。1：11：21：21：21：24：11：14：14：14：1例题11：如图甲为现代家庭、宾馆常用的无线电水壶（1）算一算此电水壶正常工作时的电流；
（2）该电水壶电热丝的电阻多大？
（3）现测得电源电压为210伏，算一算此电水壶的实际功率。R=U2/PP实=U实2/R例题12. 将 “PZ 220—100”的甲灯和“PZ 220—25”的乙灯并联在家庭电路中，____灯较亮；若串联在家庭电路中， ____灯较亮。甲乙根据公式
P ＝I2R根据公式P=U2/R例题13通过学习，小勇设计了如图的电路：暂时不需要焊接时，断开S使电烙铁处于预热状态。已知电烙铁上标有“220V 25W” ，电灯泡上标有“220V 100W” 字样，若将这个电路接入220伏电路中：
（1）电灯泡的额定电流 电烙铁的额定电流（填“大于”或“小于”），接入电路后，你认为电烙铁 （填“会”或“不会”）被烧坏 。
（2）S闭合和S断开时，电烙铁
的实际功率分别是多少？
（3） S闭合时，电烙铁连续工
作30分钟，消耗电能是多少？大于　不会　W=Pt例题14小明家电能表的几个重要参数如图所示,家中铺设电路所用的电线允许通过的最大电流为15A,家中已有用电器的总功率为2200W,最近又准备购买一台电热水器,性能指标如下表所示.220v 5(20)A220v
5(20)A(1)如果安装了这台电热水器,家中所有用电器同时工作时的最大电流将达到　　　A,家中电路所用的电线　　　　承受(选填“能”或“不能”).19.1不能谢谢！
