物理备课资料新人教版必修1：1.4《实验：用打点计时器测速度》课件1

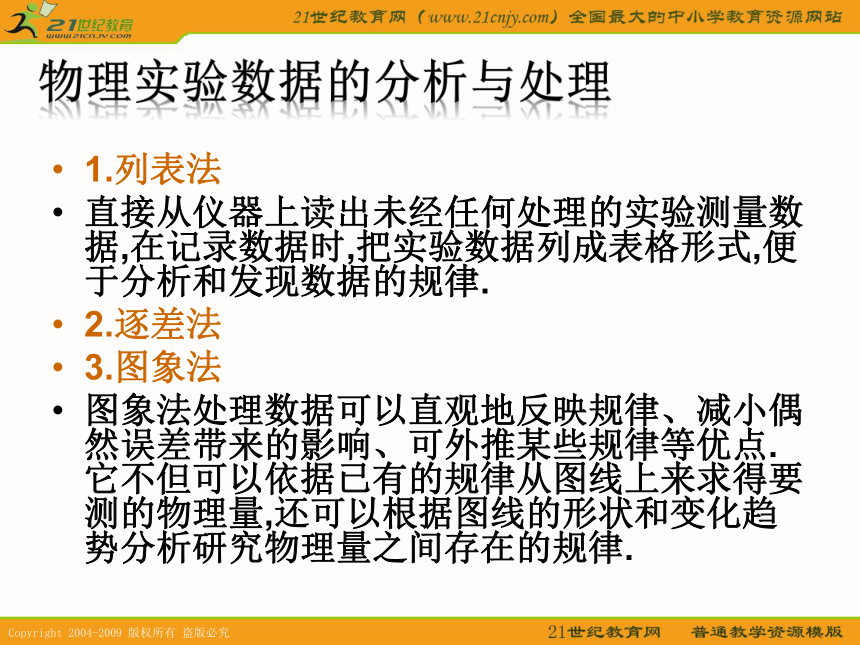

课件8张PPT。实验一 用打点计时器测速度物理实验数据的分析与处理1.列表法
直接从仪器上读出未经任何处理的实验测量数据,在记录数据时,把实验数据列成表格形式,便于分析和发现数据的规律.
2.逐差法
3.图象法

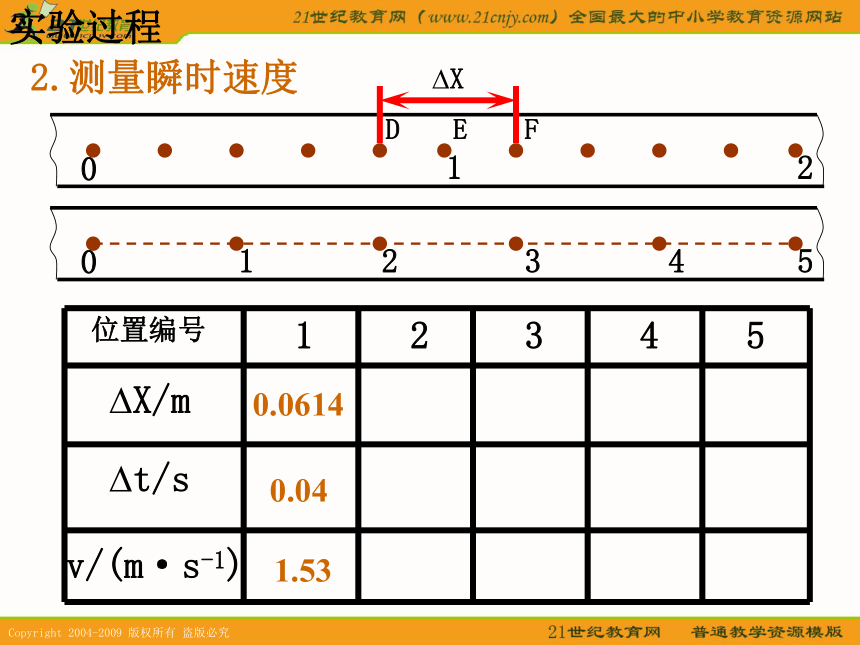

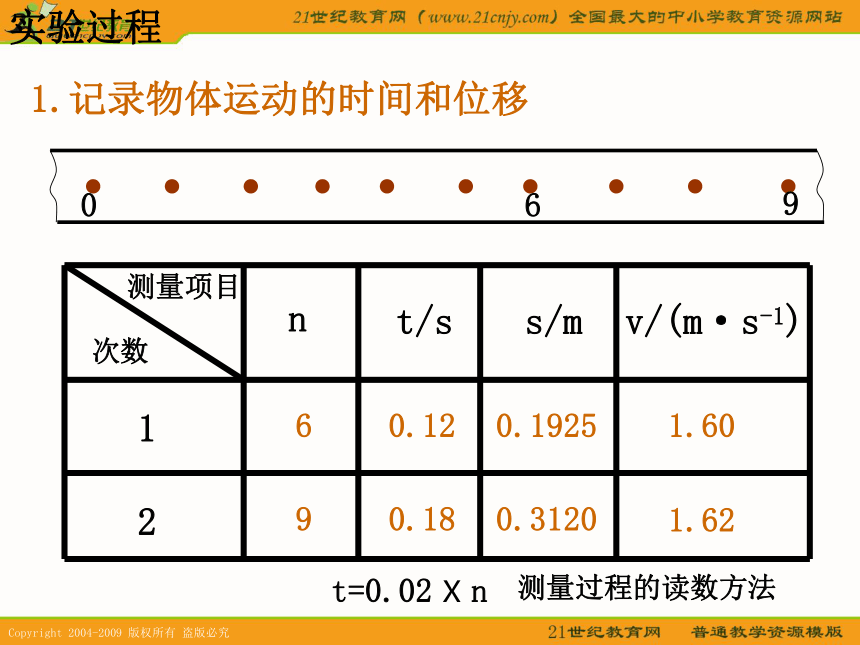

图象法处理数据可以直观地反映规律、减小偶然误差带来的影响、可外推某些规律等优点.它不但可以依据已有的规律从图线上来求得要测的物理量,还可以根据图线的形状和变化趋势分析研究物理量之间存在的规律.实验过程1.记录物体运动的时间和位移0660.120.19251.60990.180.31201.62t=0.02 X n测量过程的读数方法实验过程2.测量瞬时速度12DEF?X0.06140.041.53实验过程2.测量瞬时速度12DEF?X1.531.611.341.821.420.10.20.30.40.5实验过程3.绘制纸带运动的速度—时间图象00.10.20.30.40.51.01.11.21.31.41.51.61.71.81.92.0启发与联想（1）实验中，你用的是电磁打点计时器还是电火花打点计时器？从原理上考虑，哪一种对实验可能引起较大的误差？为什么？ 电磁打点计时器是通过电磁感应使振针做受迫振动，在振动过程中振针通过复写纸在纸带上打点。
电火花打点计时器是通过高压放电后将碳末留在纸带上得到点迹。
因为电磁打点计时器打点时振针与纸带存在摩擦阻力，而电火花打点计时器摩擦阻力较小，所以电磁打点计时器对实验可能引起较大的误差启发与联想（2）如果纸带上点迹分布不均匀，点迹密集的地方表示速度较大还是较小？ 点迹密集表示在相等时间间隔内纸带运动的位移较小，根据 ，可知点迹密集的地方表示速度较小。?X1?X2ABCD
