物理备课资料新人教版必修1：3.4《力的合成》课件4

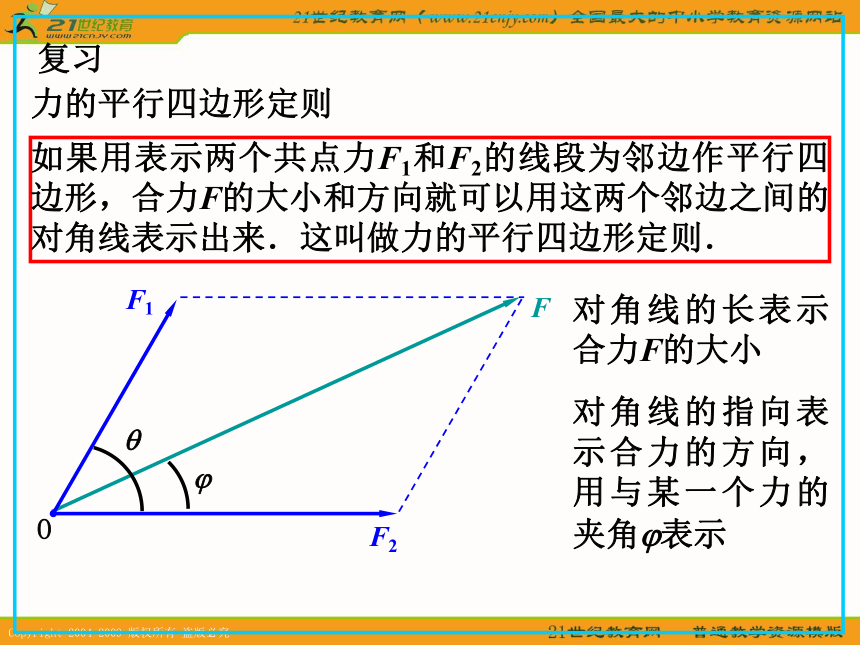

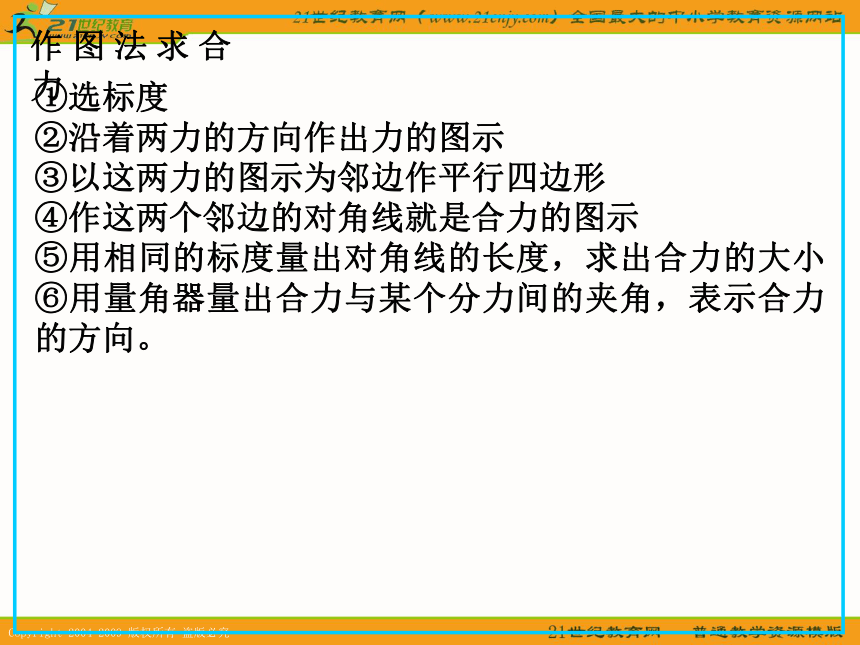

课件19张PPT。力的合成习题课如果用表示两个共点力F1和F2的线段为邻边作平行四边形，合力F的大小和方向就可以用这两个邻边之间的对角线表示出来．这叫做力的平行四边形定则． 力的平行四边形定则对角线的长表示合力F的大小对角线的指向表示合力的方向，用与某一个力的夹角j表示复习作图法求合力①选标度
②沿着两力的方向作出力的图示
③以这两力的图示为邻边作平行四边形
④作这两个邻边的对角线就是合力的图示

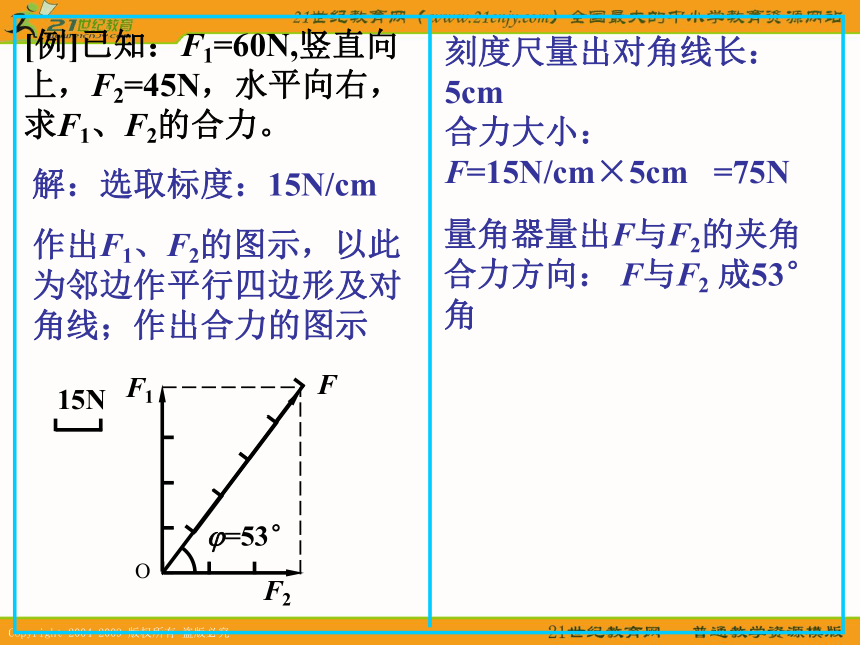

⑤用相同的标度量出对角线的长度，求出合力的大小 ⑥用量角器量出合力与某个分力间的夹角，表示合力的方向。 [例]已知：F1=60N,竖直向上，F2=45N，水平向右，求F1、F2的合力。解：选取标度：15N/cm作出F1、F2的图示，以此为邻边作平行四边形及对角线；作出合力的图示量角器量出F与F2的夹角
合力方向： F与F2 成53°角刻度尺量出对角线长：5cm

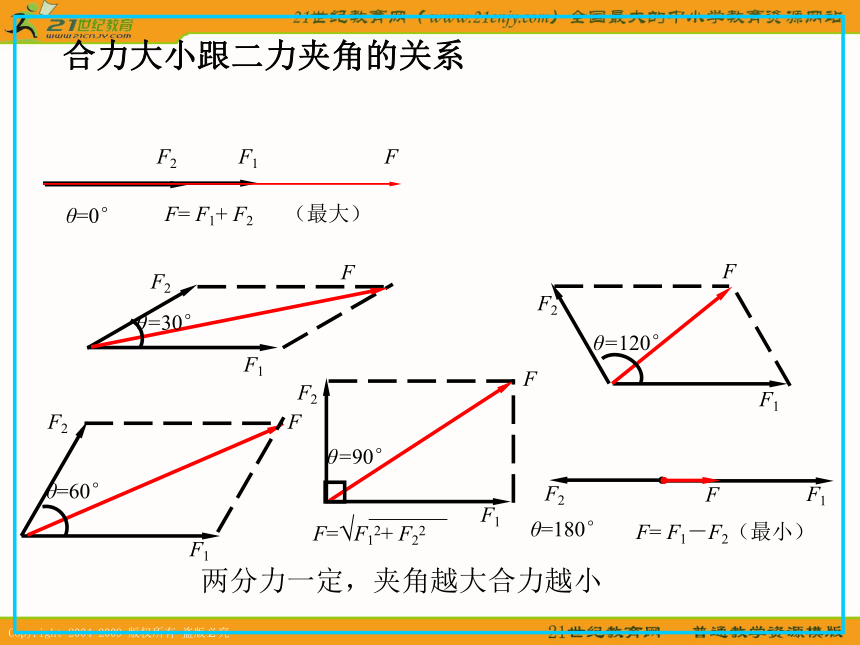

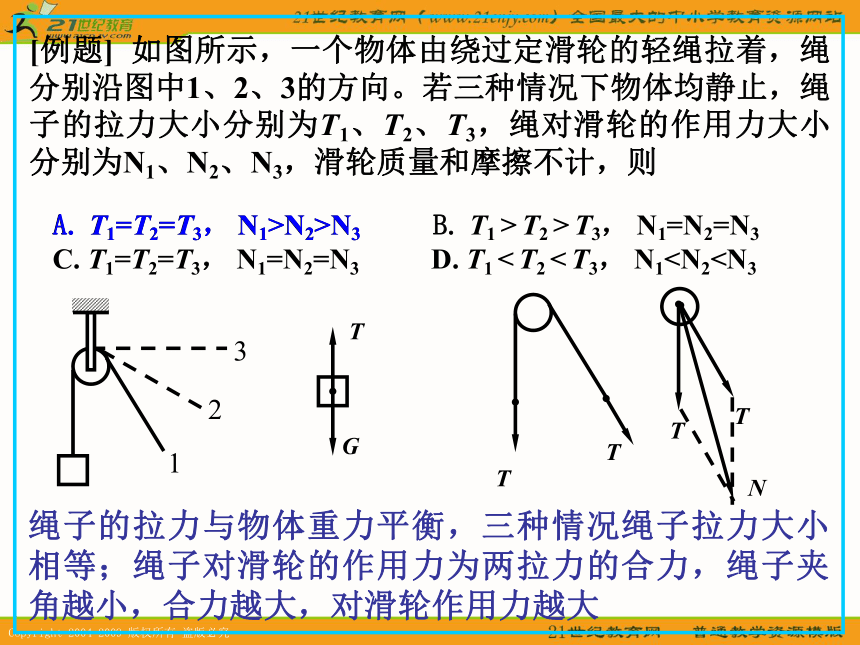

合力大小：F=15N/cm×5cm =75N合力大小跟二力夹角的关系 两分力一定，夹角越大合力越小 A. T1=T2=T3， N1>N2>N3 B. T1 > T2 > T3， N1=N2=N3

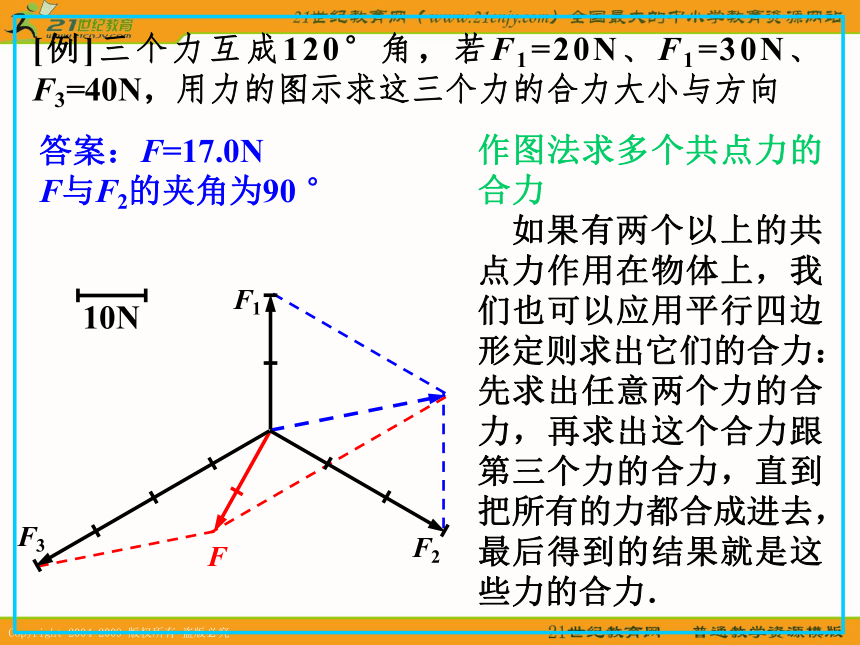

C. T1=T2=T3， N1=N2=N3 D. T1 < T2 < T3， N1N2>N3绳子的拉力与物体重力平衡，三种情况绳子拉力大小相等；绳子对滑轮的作用力为两拉力的合力，绳子夹角越小，合力越大，对滑轮作用力越大[例]三个力互成120°角，若F1=20N、F1=30N、F3=40N，用力的图示求这三个力的合力大小与方向答案：F=17.0N
F与F2的夹角为90 °作图法求多个共点力的合力
如果有两个以上的共点力作用在物体上，我们也可以应用平行四边形定则求出它们的合力：先求出任意两个力的合力，再求出这个合力跟第三个力的合力，直到把所有的力都合成进去，最后得到的结果就是这些力的合力． 思考：①若三个力的合力为零，则其中任意两个力的合力与第三个力有什么关系？
②若三个力大小分别为4N、5N、6N，他们合力的最大值和最小值分别为多少？
③若两个力大小相等，互成120°的夹角，它们的合力多大？练习：《创新方案》P.19－2，P.20-10计算法求合力
对于一些特殊情况，可用几何知识或三角函数来计算合力。 [例题] 如图所示，物体用AO、BO、CO绳悬挂起来， AO绳水平，BO 绳与竖直方向夹角为30°， AO绳的拉力为20N.求： CO绳的拉力大小.思考：怎样求BO绳的拉力大小？解：O点静止，则力FA、FB的合力F与FC平衡，所以F的方向应竖直向上，由三角函数知识可知 练习：《创新方案》P.20-12，P.20-8三．矢量与标量只有大小，没有方向的物理量，在物理学中叫做标量．长度、质量、时间、温度、能量等物理量1．矢量2．标量既有大小，又有方向，并遵守平行四边形定则的物理量叫做矢量．力是矢量，我们在初中学过的速度也是矢量．如果用表示两个共点力F1和F2的线段为邻边作平行四边形，合力F的大小和方向就可以用这两个邻边之间的对角线表示出来．这叫做力的平行四边形定则． 力的平行四边形定则对角线的长表示合力F的大小对角线的指向表示合力的方向，用与某一个力的夹角j表示复习作图法求合力①选标度
