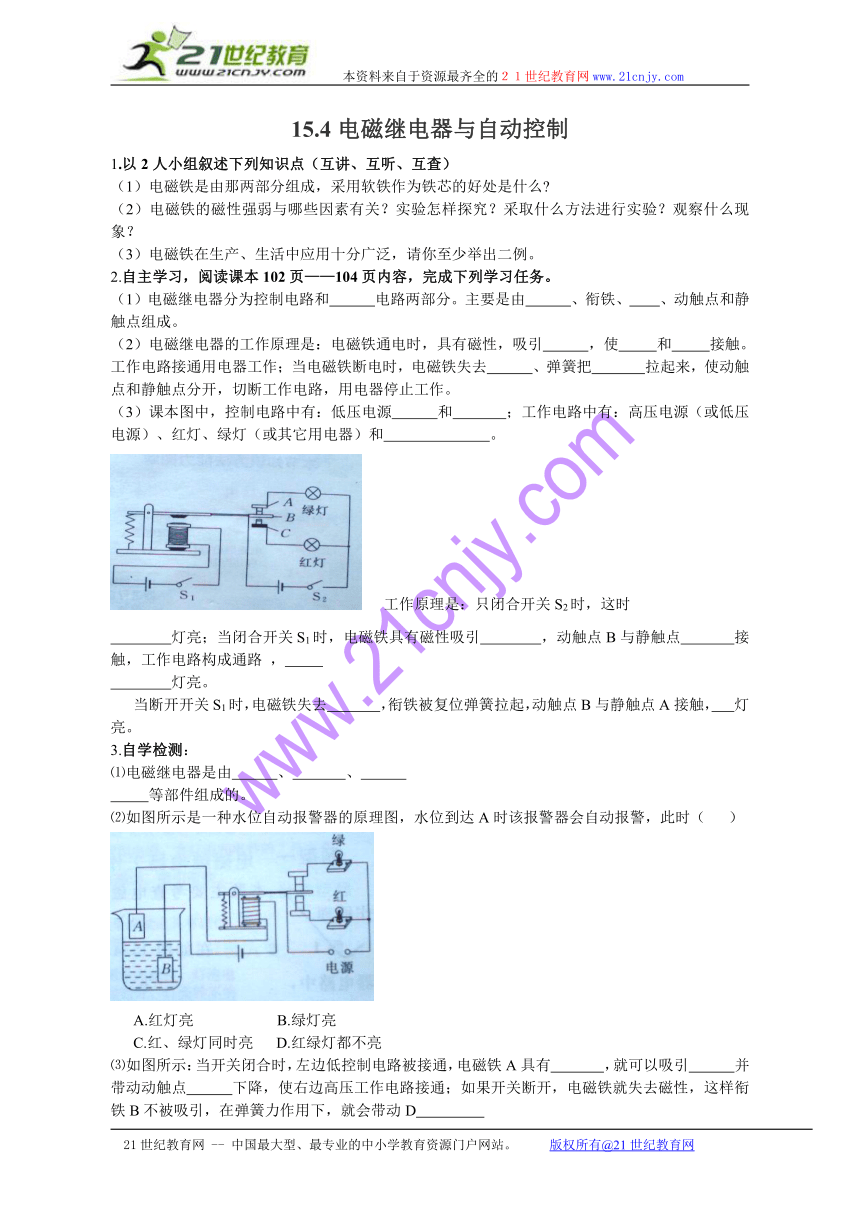

15.4电磁继电器与自动控制
1.以2人小组叙述下列知识点(互讲、互听、互查)
(1)电磁铁是由那两部分组成,采用软铁作为铁芯的好处是什么
(2)电磁铁的磁性强弱与哪些因素有关?实验怎样探究?采取什么方法进行实验?观察什么现象?
(3)电磁铁在生产、生活中应用十分广泛,请你至少举出二例。
2.自主学习,阅读课本102页——104页内容,完成下列学习任务。
(1)电磁继电器分为控制电路和 电路两部分。主要是由 、衔铁、 、动触点和静触点组成。
(2)电磁继电器的工作原理是:电磁铁通电时,具有磁性,吸引 ,使 和 接触。工作电路接通用电器工作;当电磁铁断电时,电磁铁失去 、弹簧把 拉起来,使动触点和静触点分开,切断工作电路,用电器停止工作。
(3)课本图中,控制电路中有:低压电源 和 ;工作电路中有:高压电源(或低压电源)、红灯、绿灯(或其它用电器)和 。
工作原理是:只闭合开关S2时,这时
灯亮;当闭合开关S1时,电磁铁具有磁性吸引 ,动触点B与静触点 接触,工作电路构成通路 ,
灯亮。
当断开开关S1时,电磁铁失去 ,衔铁被复位弹簧拉起,动触点B与静触点A接触, 灯亮。
3.自学检测:
⑴电磁继电器是由 、 、
等部件组成的。
⑵如图所示是一种水位自动报警器的原理图,水位到达A时该报警器会自动报警,此时( )
A.红灯亮 B.绿灯亮
C.红、绿灯同时亮 D.红绿灯都不亮
⑶如图所示:当开关闭合时,左边低控制电路被接通,电磁铁A具有 ,就可以吸引 并带动动触点 下降,使右边高压工作电路接通;如果开关断开,电磁铁就失去磁性,这样衔铁B不被吸引,在弹簧力作用下,就会带动D
(填“上升”或“下降”),使右边高压工作电路断开。
4.巩固训练
⑴.如图是单元防盗门门锁的原理图,其工作过程是:当有人在楼下按门铃叫门时,楼上的人闭合开关,门锁上的电磁铁通电, 吸引衔铁,衔铁脱离门扣,这时来人拉开门,进入楼内,在关门时,开关是断开的,衔铁在 作用下,合入门扣,在合入门扣的过程中 能转化为 能。
⑵.如图所示是某同学连接的电铃电路,开关闭合后,电路中始终有电流,但电铃只响一声就不再响了,原因是( )
A.电磁铁始终没有磁性
B.衔铁没有向下运动
C.衔铁一直被电磁铁吸着不能回弹
D.电池正、负极接反了
⑶.(设计题)用笔画线代替导线,将图中所示的元件连接起来,以达到用低电压、弱电流控制高电压、强电流的目的。
15.4 参考答案
自学检测:①电磁铁、衔铁、复位弹簧、动触点和静触点
②A ③磁性 ,衔铁B,D,上升
巩固练习:①电磁铁,弹簧,弹性势能,动 ②C ③提示:分清哪部分
是控制电路,哪部分是工作电路,电磁铁一定在控制电路中。
