高三物理《简单逻辑电路及习题课》

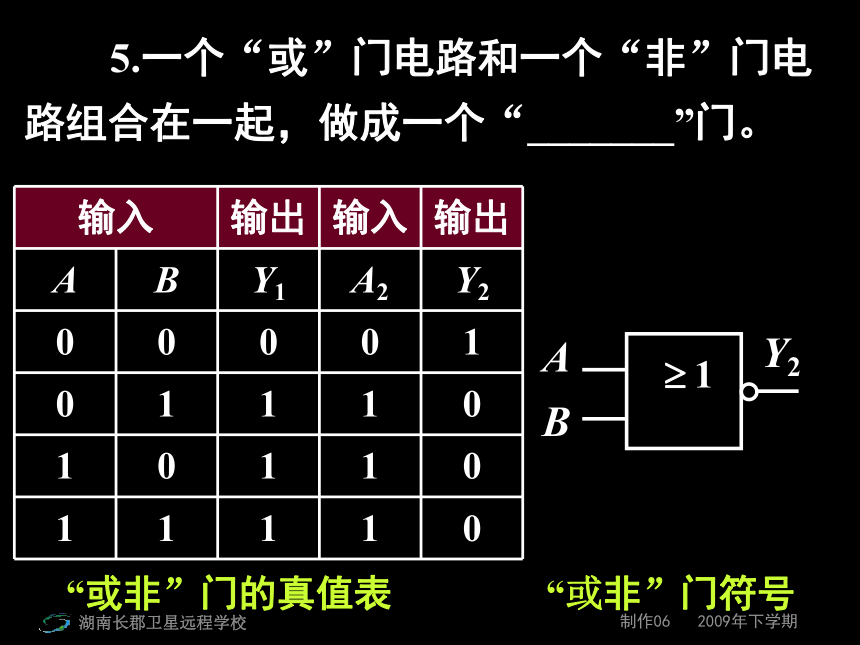

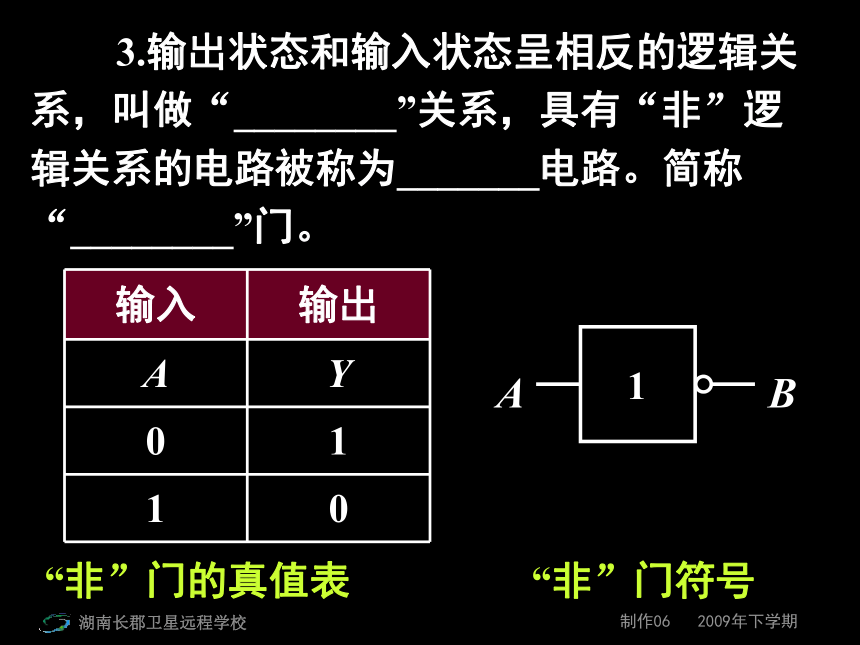

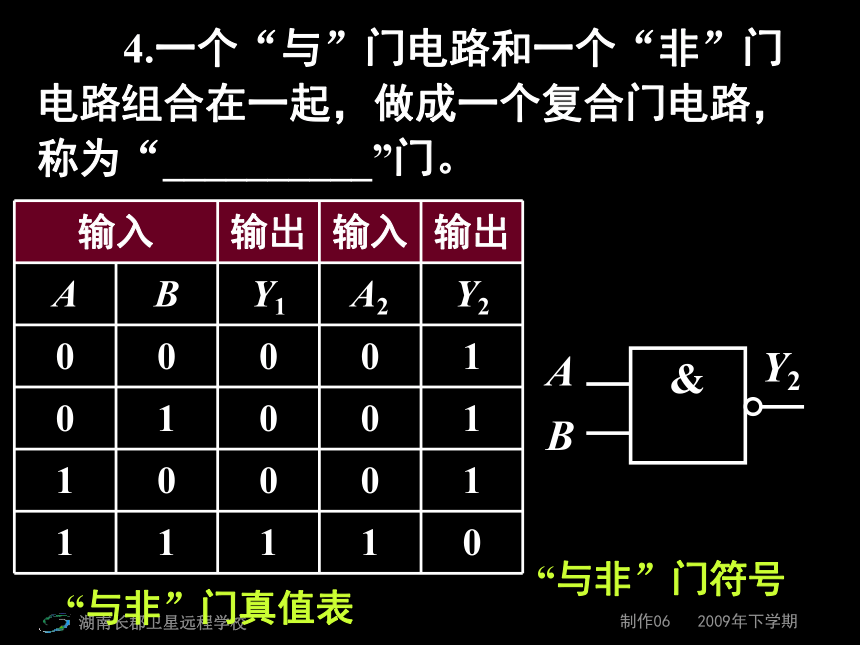

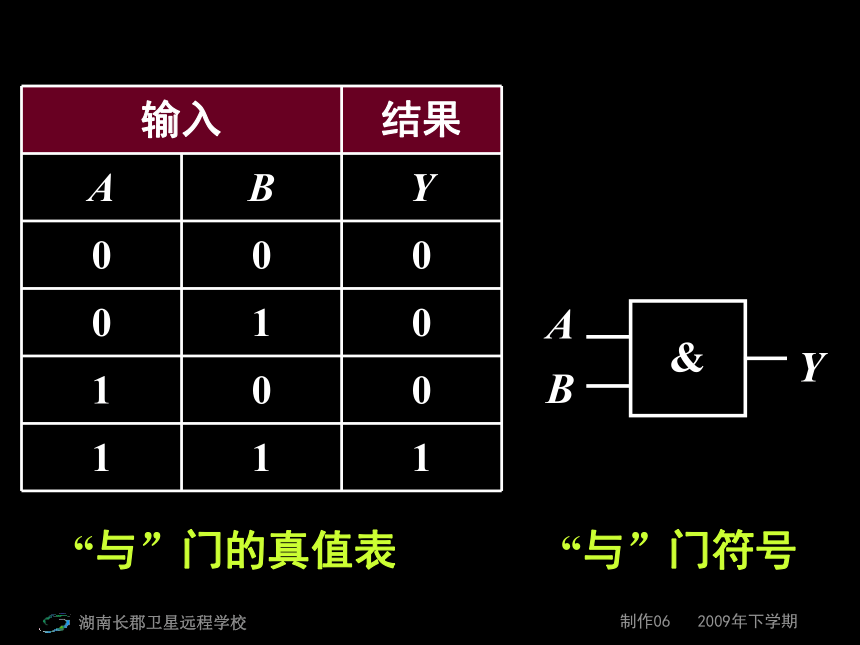

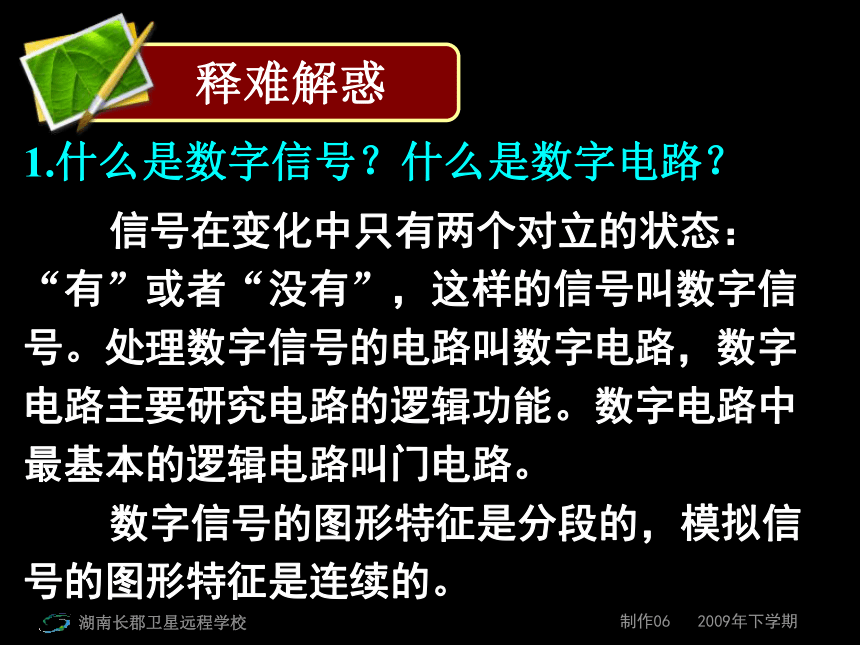

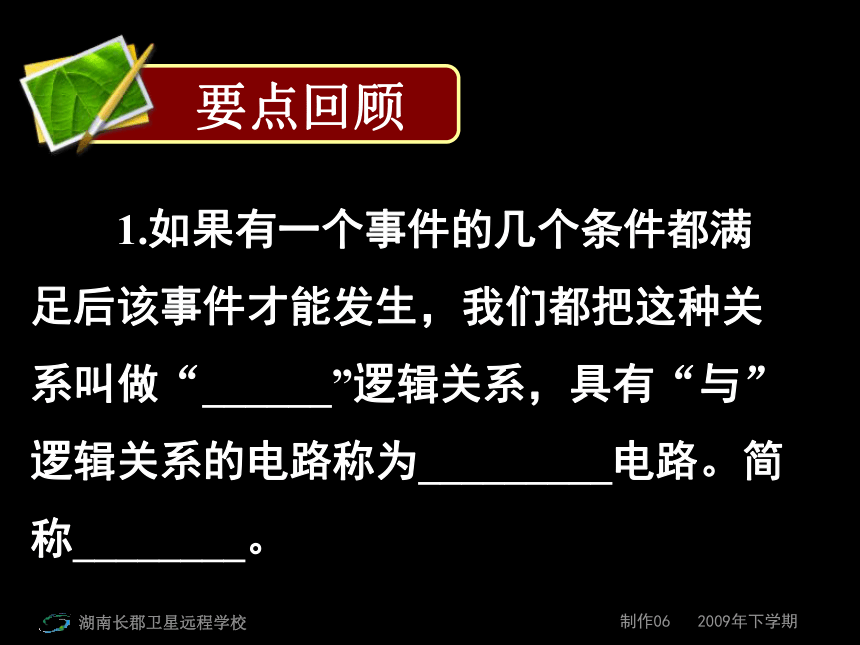

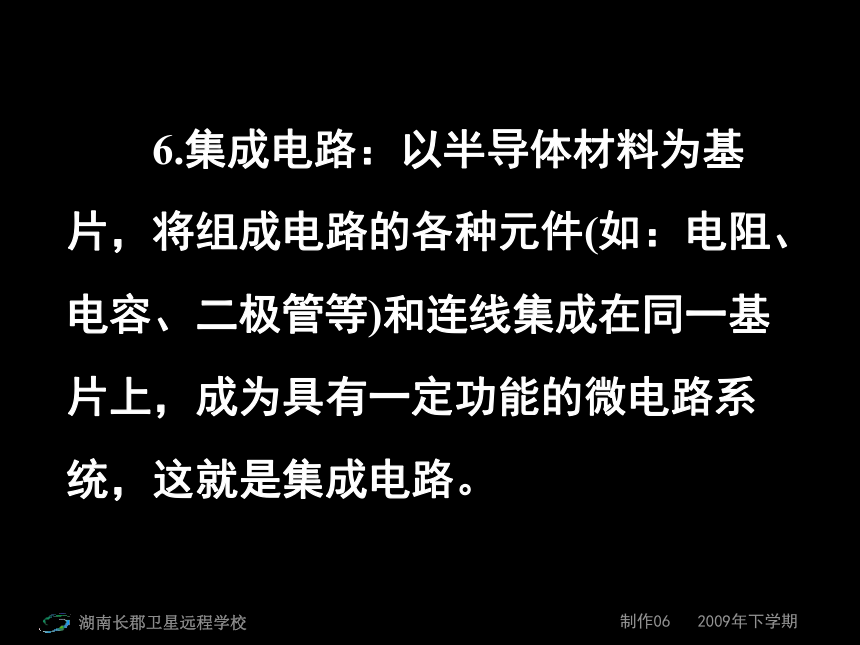

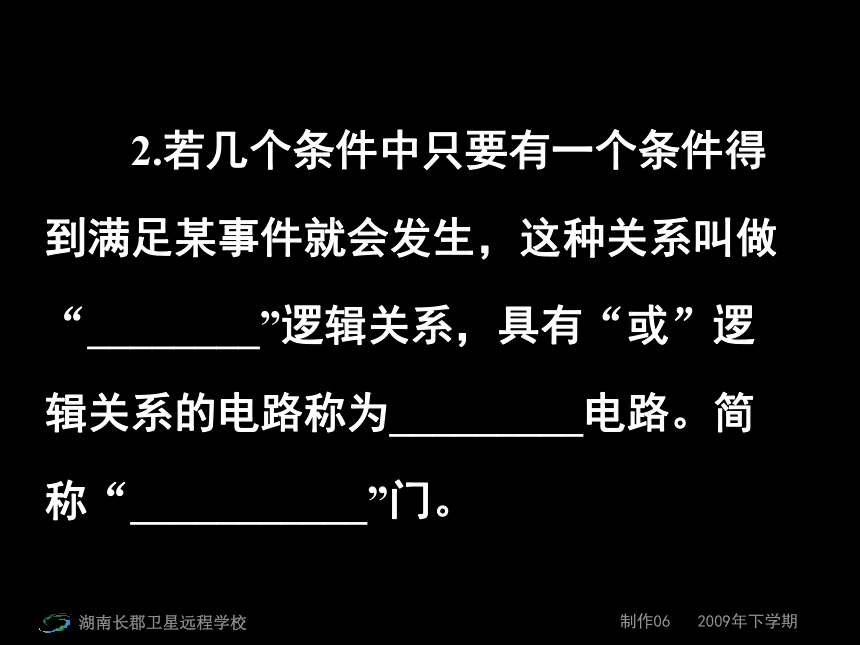

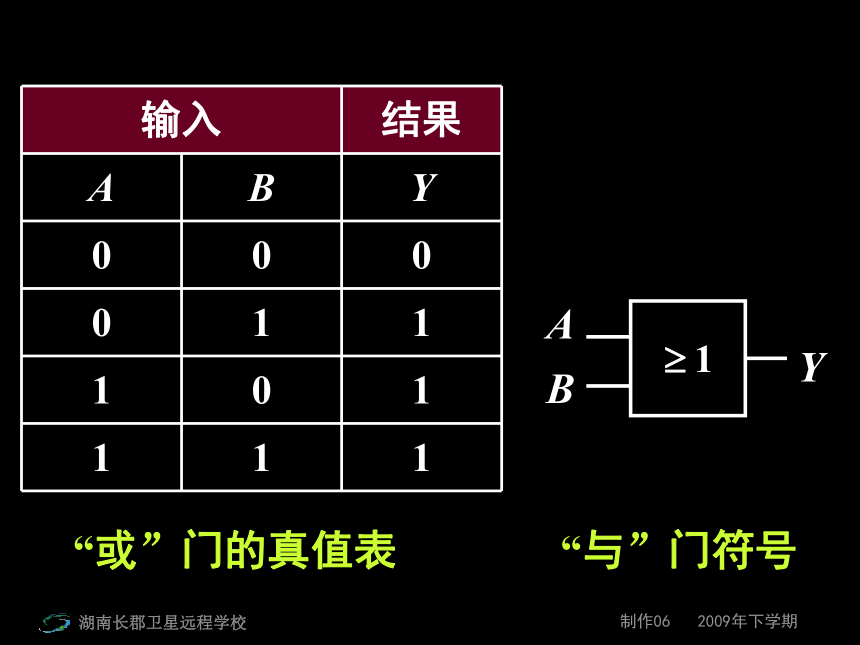

课件32张PPT。简单逻辑电路要点回顾 1.如果有一个事件的几个条件都满足后该事件才能发生，我们都把这种关系叫做“______”逻辑关系，具有“与”逻辑关系的电路称为_________电路。简称________。YAB“与”门的真值表“与”门符号& 2.若几个条件中只要有一个条件得到满足某事件就会发生，这种关系叫做“________”逻辑关系，具有“或”逻辑关系的电路称为_________电路。简称“___________”门。YAB“或”门的真值表“与”门符号 3.输出状态和输入状态呈相反的逻辑关系，叫做“________”关系，具有“非”逻辑关系的电路被称为_______电路。简称“________”门。BA“非”门的真值表“非”门符号 4.一个“与”门电路和一个“非”门电路组合在一起，做成一个复合门电路，称为“__________”门。Y2AB“与非”门真值表“与非”门符号& 5.一个“或”门电路和一个“非”门电路组合在一起，做成一个“_______”门。AB“或非”门的真值表“或非”门符号Y2 6.集成电路：以半导体材料为基片，将组成电路的各种元件(如：电阻、电容、二极管等)和连线集成在同一基片上，成为具有一定功能的微电路系统，这就是集成电路。释难解惑1.什么是数字信号？什么是数字电路？ 信号在变化中只有两个对立的状态：“有”或者“没有”，这样的信号叫数字信号。处理数字信号的电路叫数字电路，数字电路主要研究电路的逻辑功能。数字电路中最基本的逻辑电路叫门电路。

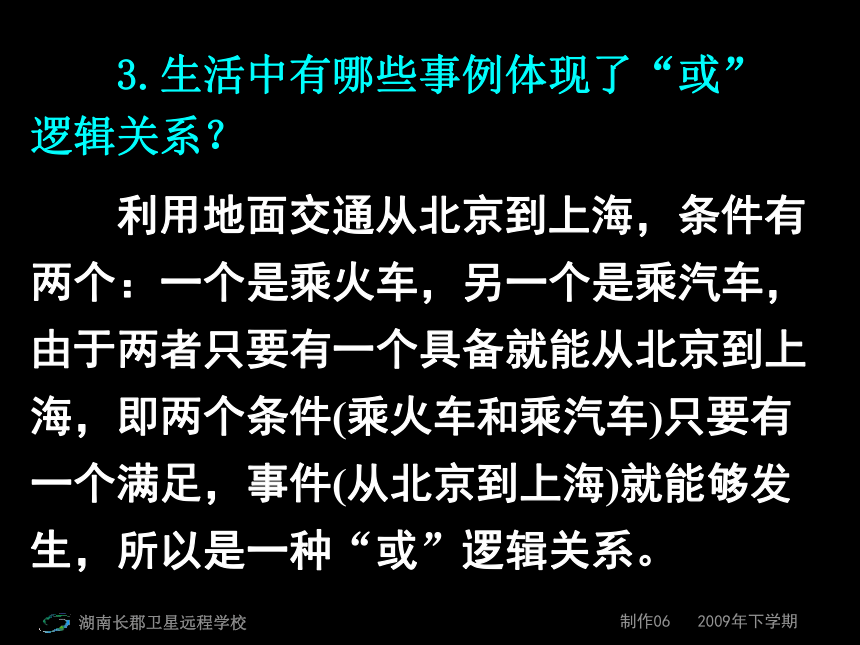

数字信号的图形特征是分段的，模拟信号的图形特征是连续的。 2.生活中有哪些事例体现了“与”逻辑关系？ 例如利用自动取款机取钱时，要取出现金，条件有两个：一是账号，另一个是与账号对应的密码，由于只有两者同时具备才能取出现金，即只有两个条件(账号和密码)都满足，事件(取出现金)才能发生，所以是一种“与”逻辑关系。 3.生活中有哪些事例体现了“或”逻辑关系？ 利用地面交通从北京到上海，条件有两个：一个是乘火车，另一个是乘汽车，由于两者只要有一个具备就能从北京到上海，即两个条件(乘火车和乘汽车)只要有一个满足，事件(从北京到上海)就能够发生，所以是一种“或”逻辑关系。 4.如何理解和把握与或非三种基本门电路？ (1)对于“与”门电路，只有输入端都为“1”，时，输出才是“1”，可概括为“全1出1，见0出0”。电路符号中的“&”表示“和”、“与”，就是英文“and”的意思。 (2)对于“或”门电路，只要有一个输入为“1”则输出即为“1”，可概括为“见1出1，全0出0”。电路符号中的“≥1”可理解为：只要A、B输入之和大于或等于1，则输出一定为“1”。
(3)对于“非”门电路，输入和输出的信号恰好相反，可概括为：“见1出0，见0出1”，电路符号中的“1”可理解为缓冲、输出端的“0”表示反相。讲练互动 [例1]在如图所示的
逻辑电路中，当A端输
入电信号“1”、B端输
入电信号“0”时，则
在C和D端输出的电信号分别为( )
A. 1和0 B. 0和1
C. 1和1 D. 0和01.简单的逻辑电路 [变式练习]写出图中各门电路的输出结果(输入信号如图所示)。 [例2]如图是一个组合逻辑电路，A、B、C为输入端，Y为输出端，则在真值表中Y空格从上到下依次填写都正确的是( )2.真值表A.00010101 B.00000010
C.00101010 D.以上答案都不正确3.生活中的门电路 [例3]在铁路
与公路的交叉路
口，安装有自动
控制的信号灯。
当火车来的时候
信号灯亮，火车过去时信号灯灭。图是这种信号灯的控制电路图。S1、S2为两个光控开关，当照到时接通，没照到时断开，只有两个开关都接通时，信号灯才是灭的。请在方框内画出符合要求的门电路符号。简单逻辑电路
习题课 1.“与”门的输入端输入信号为
何时，输出端输出“0”( )
A. 0 0 B. 0 1
C. 1 0 D. 1 1 2.联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系( )
A. “与”门 B. “或”门
C. “非”门 D. “与非” 门 3.下面是逻辑电路图及其真值表，此
逻辑电路为________门电路，在真值表中
X处的逻辑值为__________。ZAB 4.在基本逻辑电路中，何种逻辑门当所有输入均为1时，输出不是1( )
A. 与门电路 B. 或门电路
C. 非门电路 D. 都不可能 5.在
数字电路
中，常用
“1”表
示高电势，
“0”表示
低电势。
图(a)表示输入端A、B的电势随时间的变化关系，求：图(b)中输出Y随时间变化的关系[画在图(c)中UY－t图象上]。 6.某同学设计了
一个楼道应急灯的控
制电路，如图所示。
当电网停电时，应急
灯自动打开，来电时，
应急灯自动熄灭。图
中R1、R2为分压电阻，以使门电路获得合适的电压，J是应急灯开关控制继电器(图中未画应急灯电路)，请在虚线框内填入需要的门电路符号。 7.走廊里有一盏电灯，在走廊两端
各有一个开关，我们希望不论哪一个开
关接通都能使电灯点亮，那么设计的电
路为( )
A.“与”门电路
B.“非”门电路
C.“或”门电路
D.上述答案都有可能 8.如图门电路的符号，下列说法中正确的是( )
A. 甲为“非”门、乙为“与”门、丙为“或”门
B. 甲为“与”门、乙为“或”门、丙为“非”门
C. 甲为“非”门、乙为“或”门、丙为“与”门
D. 甲为“或”门、乙为“与”门、丙为“非”门 9.如图所示，为包含
某逻辑电路的一个简单电
路图，L为小灯泡。光照
射电阻R‘时，其阻值将变
得远小于R。该逻辑电路
是_____________门电路(填“与”“或”或“非”)。当电阻R'受到光照时，小灯泡L将___________(填“发光”或“不发光”)。 10.如图所示，是
一个应用某逻辑电路
制作的简单车门报警
电路图。图中的两个
按钮开关S1、S2分别
装在汽车的两道门上。
只要其中任何一个开关处于开路状态，发光二极管(报警灯)就发光。请你根据报警装置的要求，列表分析开关状态与发光二极管的发光状态，并指出是何种门电路，在图中画出这种门电路的符号。 11.如图
所示，一个
与门的输出
端与一个或
门的输入端相连，另一个输入端C直接和或门的输入端相连，形成一个组合的门电路，A、B、C就是这个组合电路的总输入端，Y是它的输出端，请在表中填写出这个组合门电路的真值表。
