高三物理《闭合电路的欧姆定律》习题课

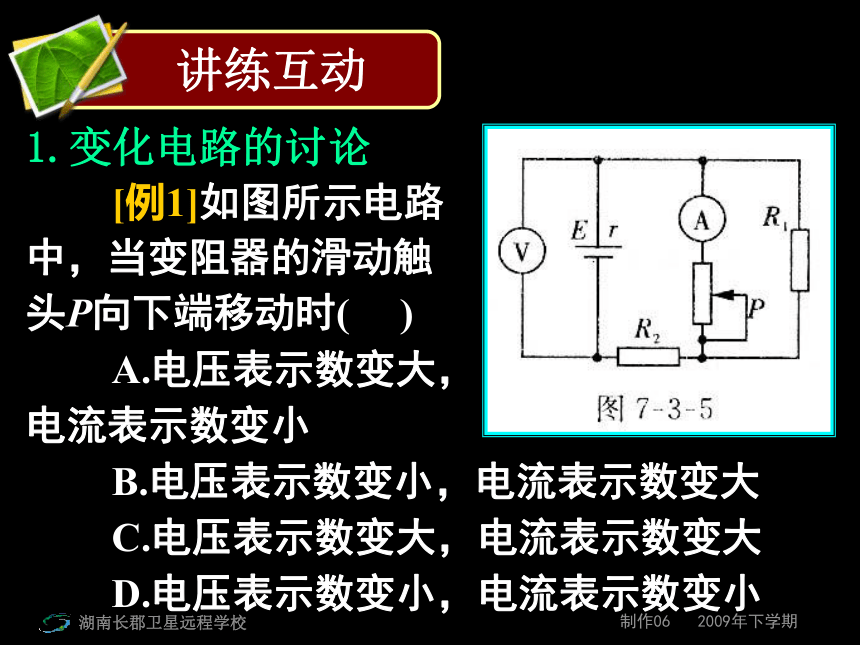

课件10张PPT。闭合电路的欧姆定律讲练互动 [例1]如图所示电路
中，当变阻器的滑动触
头P向下端移动时( )
A.电压表示数变大，
电流表示数变小
B.电压表示数变小，电流表示数变大
C.电压表示数变大，电流表示数变大

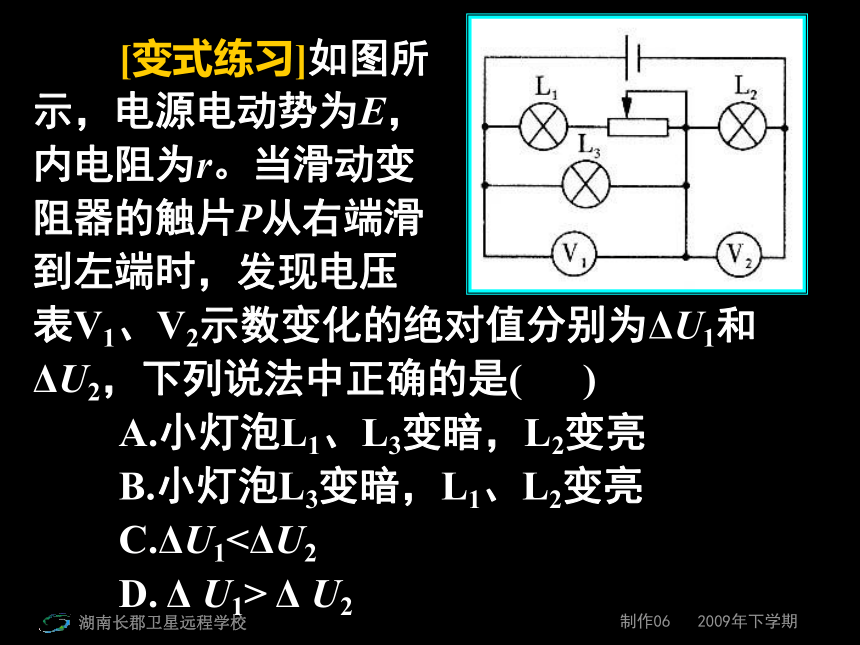

D.电压表示数变小，电流表示数变小1.变化电路的讨论 [变式练习]如图所
示，电源电动势为E，
内电阻为r。当滑动变
阻器的触片P从右端滑
到左端时，发现电压
表V1、V2示数变化的绝对值分别为ΔU1和
ΔU2，下列说法中正确的是( )
A.小灯泡L1、L3变暗，L2变亮
B.小灯泡L3变暗，L1、L2变亮
C.ΔU1<ΔU2

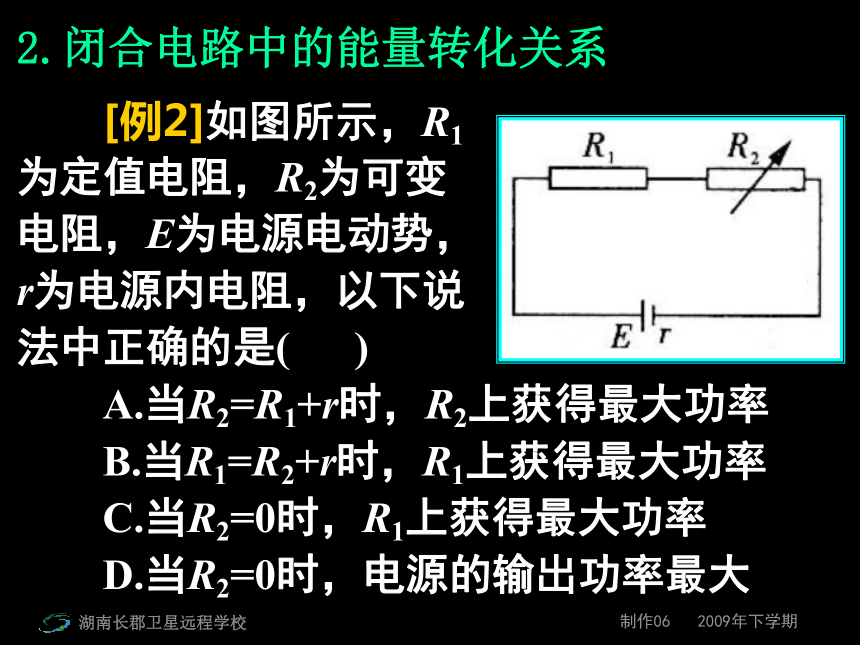

D. Δ U1> Δ U2 [例2]如图所示，R1
为定值电阻，R2为可变
电阻，E为电源电动势，
r为电源内电阻，以下说
法中正确的是( )
A.当R2=R1+r时，R2上获得最大功率
B.当R1=R2+r时，R1上获得最大功率
C.当R2=0时，R1上获得最大功率

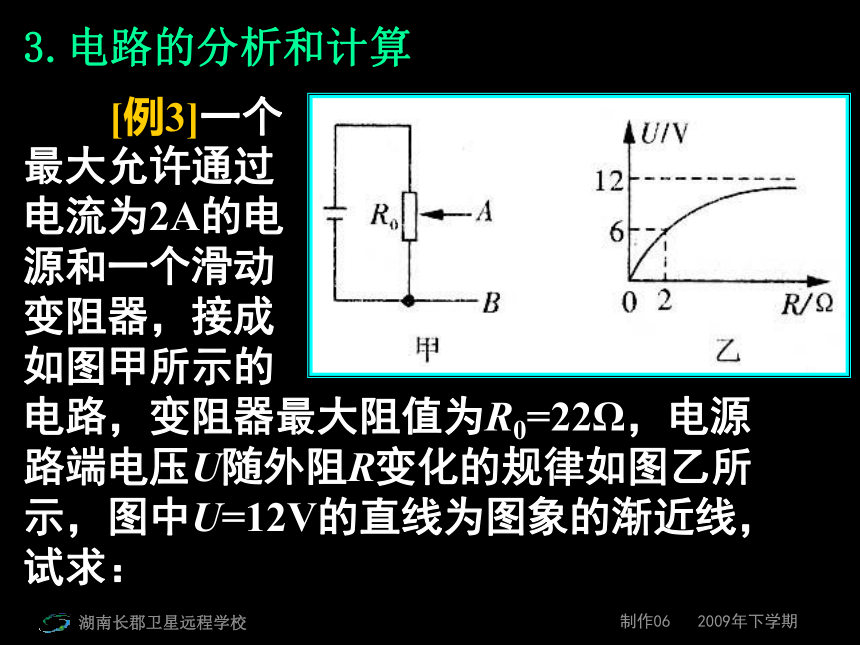

D.当R2=0时，电源的输出功率最大2.闭合电路中的能量转化关系 [例3]一个
最大允许通过
电流为2A的电
源和一个滑动
变阻器，接成
如图甲所示的
电路，变阻器最大阻值为R0=22Ω，电源
路端电压U随外阻R变化的规律如图乙所
示，图中U=12V的直线为图象的渐近线，
试求：3.电路的分析和计算 (1)电源电动势和内电阻；
(2)A、B空载时输出电压的范围；
(3)若要保证变阻器的滑片能任意滑
动，A、B两端所接负载的最小电阻为多
大？ [变式练习]
在图所示电路中，
R1、R2均为定值
电阻，且R1=100
Ω，R2的阻值未
知，R3是一滑动
变阻器，当其滑键从最左端滑至最右端的过程
中，测得电源的端电压随电流I的变化图线如
图。其中图线上的A、B两点是滑键在变阻器的
两个不同端点时分别得到的。
求：(1)电源的电动势和内电阻；
(2)定值电阻R2的阻值；
(3)滑动变阻器R3的最大值。4.常见的电路故障问题 [例4]如图所示
的电路中，闭合电键，
灯L1、L2正常发光，
由于电路出现故障，
突然发现灯L1变亮，
灯L2变暗，电流表的读数变小，根据分析，
发生的故障可能是( )
A. R1断路 B. R2断路
C. R3短路 D. R4短路根据观察现象，分析推断故障 [变式练习]如图所示
为一电路板的示意图，a、
b、c、d为接线柱，a、d与
220V的交流电源连接，ab
间、bc间、cd间分别连接
一个电阻。现发现电路中
没有电流，为检查电路故
障，用一交流电压表分别测得b、d两点间以及
a、c两点间的电压均为220V。由此可知( )
A. ab间电路通，cd间电路不通
B. ab间电路不通，bc间电路通
C. ab间电路通，bc间电路不通
D. bc间电路不通，cd间电路通闭合电路的欧姆定律习题课
