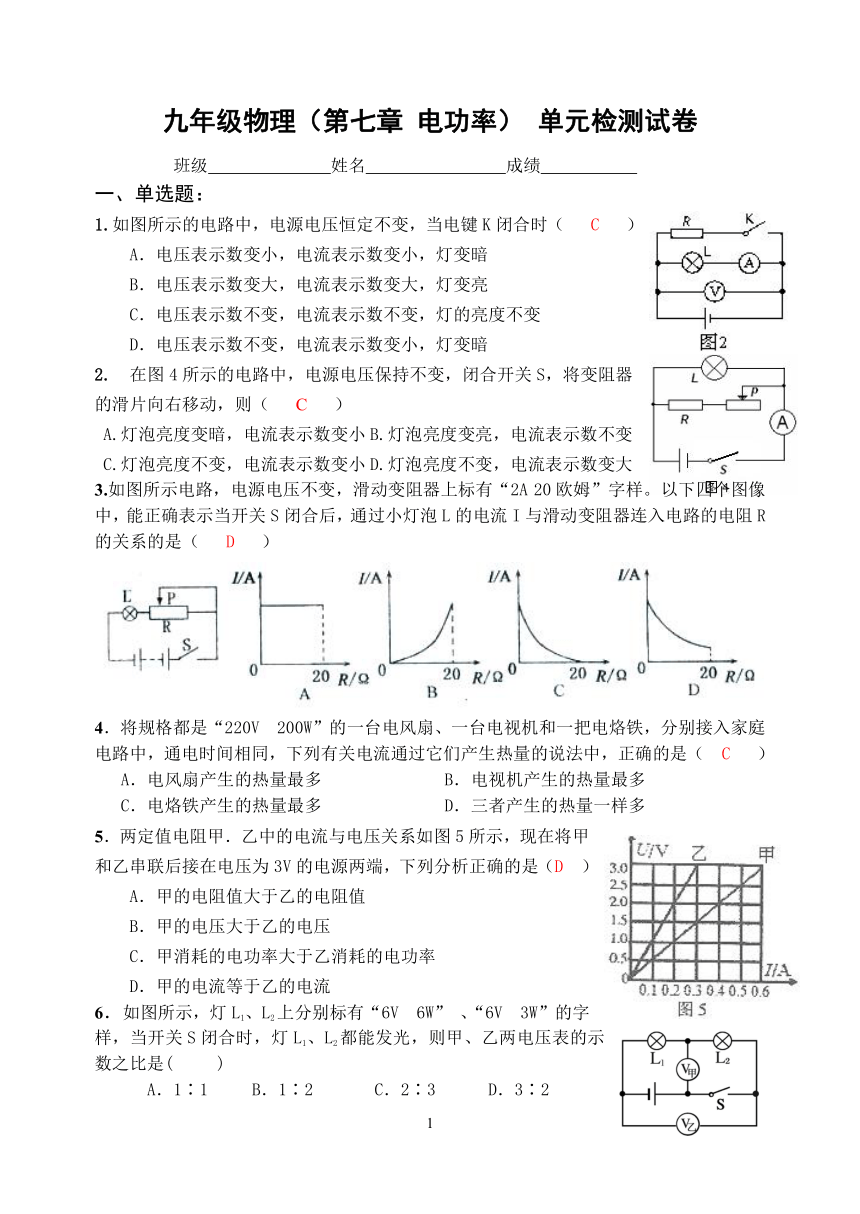

九年级物理（第七章 电功率） 单元检测试卷

九年级物理（第七章 电功率） 单元检测试卷
班级 姓名 成绩
一、单选题：
1.如图所示的电路中，电源电压恒定不变，当电键K闭合时（ C ）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
2. 在图4所示的电路中，电源电压保持不变，闭合开关S，将变阻器
的滑片向右移动，则（ C ）
A.灯泡亮度变暗，电流表示数变小B.灯泡亮度变亮，电流表示数不变
C.灯泡亮度不变，电流表示数变小D.灯泡亮度不变，电流表示数变大
3.如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（ D ）
4．将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是（ C ）
A．电风扇产生的热量最多 B．电视机产生的热量最多
C．电烙铁产生的热量最多 D．三者产生的热量一样多
5．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是（D ）
A．甲的电阻值大于乙的电阻值　　　
B．甲的电压大于乙的电压　　　
C．甲消耗的电功率大于乙消耗的电功率　　　
D．甲的电流等于乙的电流
6．如图所示，灯L1、L2上分别标有“6V 6W” 、“6V 3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是( )
A．1∶1 B．1∶2 C．2∶3 D．3∶2

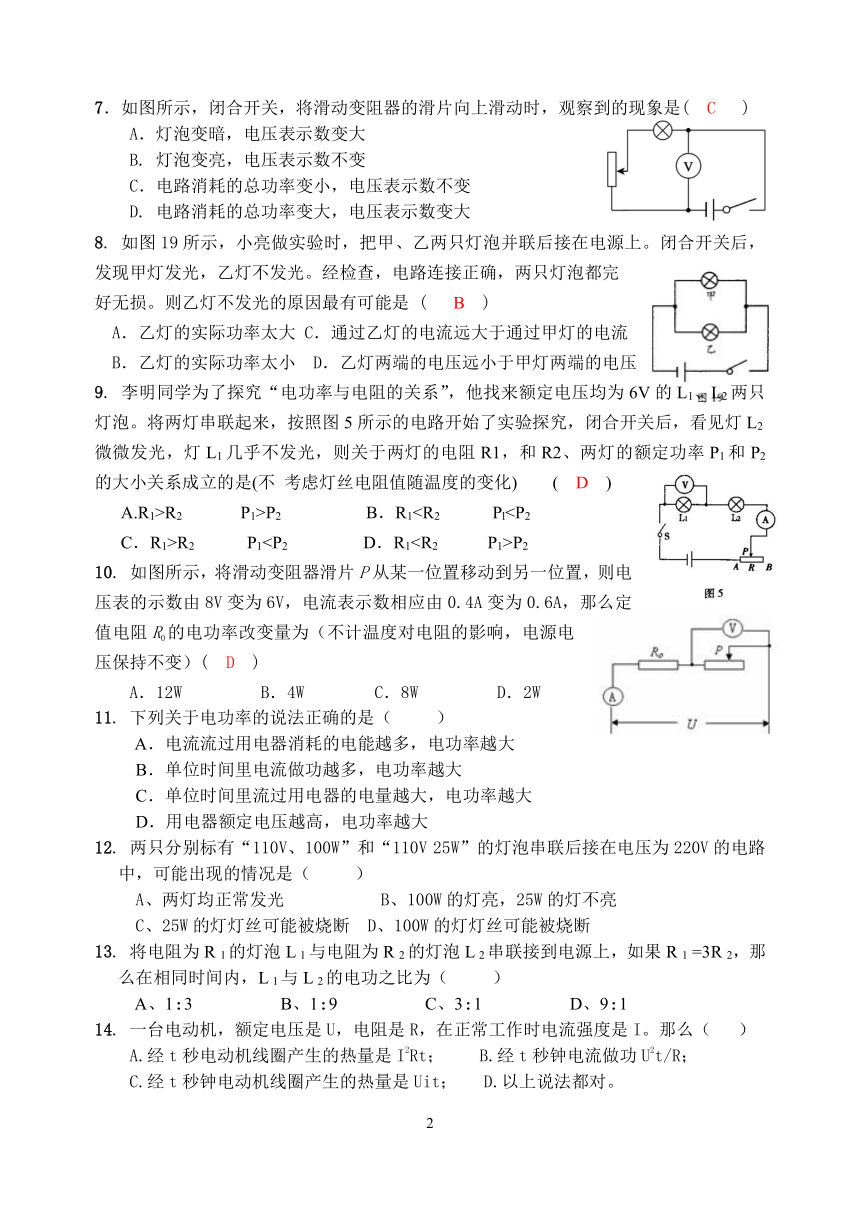

7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是( C )
A．灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
8. 如图19所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡都完
好无损。则乙灯不发光的原因最有可能是 ( B )
A．乙灯的实际功率太大 C．通过乙灯的电流远大于通过甲灯的电流
B．乙灯的实际功率太小 D．乙灯两端的电压远小于甲灯两端的电压
9. 李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为6V的L1、L2两只灯泡。将两灯串联起来，按照图5所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1，和R2、两灯的额定功率P1和P2的大小关系成立的是(不 考虑灯丝电阻值随温度的变化) ( D )
A.R1>R2 P1>P2 B．R1C．R1>R2 P1P2
10. 如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）( D )
A．12W B．4W C．8W D．2W
11. 下列关于电功率的说法正确的是（ ）
A．电流流过用电器消耗的电能越多，电功率越大
B．单位时间里电流做功越多，电功率越大
C．单位时间里流过用电器的电量越大，电功率越大
D．用电器额定电压越高，电功率越大
12. 两只分别标有“110V、100W”和“110V 25W”的灯泡串联后接在电压为220V的电路中，可能出现的情况是（ ）
A、两灯均正常发光 B、100W的灯亮，25W的灯不亮
C、25W的灯灯丝可能被烧断 D、100W的灯灯丝可能被烧断
13. 将电阻为R 1的灯泡L 1与电阻为R 2的灯泡L 2串联接到电源上，如果R 1 =3R 2，那么在相同时间内，L 1与L 2的电功之比为（ ）
A、13 B、19 C、31 D、91
14. 一台电动机，额定电压是U，电阻是R，在正常工作时电流强度是I。那么（ ）
A.经t秒电动机线圈产生的热量是I2Rt； B.经t秒钟电流做功U2t/R；
C.经t秒钟电动机线圈产生的热量是Uit； D.以上说法都对。
15. “36V、40W”和“110V、40W”的两盏电灯接在电路中并能正常发光，在相同时间内，比较两灯消耗的电能 ( )
A. 36V电灯消耗的电能多 B. 110V电灯消耗的电能多
C. 两灯消耗的电能一样多 D. 无法比较两灯消耗的电能
二、填空及探究实验题
16.我们知道减小能耗就是节约能源.根据所学的物理知识W =Pt，今年世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减少通电 来减少电能消耗的;生活中还能通过减小用电器的 来减少电能消耗. 答：时间 功率
DZ47—70A 最大工作电流 10A漏电电流 ≤30mA额定电压　　220V动作时间　 ≤0.1s
17.开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。则“跳闸”的原因可能是_________________。根据小华家自动空气开关上的铭牌，如图所示，他家的电路允许使用的电器总功率最大为________W。
答案：用电器的总功率过大 2200W
18.利用如图所示的实验器材，测定额定电压为6V的小灯泡电功率。已知滑动变阻器上标有“12Ω 1A”字样，已知电源电压为9V，且保持不变。
实验步骤如下：
（1）连接电路。在甲图上补画一根导线，使得测定小灯泡电功率的电路完整，要求滑片P向右移动时，小灯泡变暗。
（2）连好电路后，应先将滑片P移至 端，再闭合开关S，此时电压表示数为4.2V，对应的电流表示数如图乙所示。
实验次数 电压表示数/V 电流表示数/A 亮度 功率/W
1 4.2 偏暗
2 6.0 正常
3 6.5 0.52 偏亮 3.38
（3）调节滑片，当P移至ab中点时，小灯泡恰好正常发光。
（4）继续调节滑片，当P移至另一点时，灯泡偏亮，读出电压表、电流表值分别为6.5V、0.52A，记录在下表中。
请你填全上表空格中的数据，再分析表格中的信息，得到的结论是（写出两条即可）：
； 。
答：（1）（图略，2分） （2）b （4）表中数据：0.4 1.68 0.5 3.0 灯泡的亮度由灯的实际功率决定 该小灯泡的额定功率是3.0W等
三、计算应用题
19. 如图15所示是小明家的电热水壶及铭牌，他用该电热水壶将1.5kg的水从20℃加热到100℃。（1）水吸收的热量是多少？〔 c水 = 4.2×103J/（kg·℃）〕
（2）若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多少时间？（3）若电热水壶实际加热时间大于上述计算的
加热时间，可能的原因有那些？（写出两种）
答案：解：（1）Q吸 ＝ c水m（t2－t1）＝ 4.2×103J/(kg·℃)×1.5kg×（100℃－20℃）
＝5.04×105J
（2）∵电热水壶正常工作 ∴P = P额 = 1500W
又∵W = Q放 = Q吸 = 5.04×105J
∴t = = = 336s
（2）原因可能是： ①电热水壶产生的热量没有全部被水吸收
② 电热水壶实际工作电压小于额定电压
答：略
20.新型炊具，它具有加热快，效率高，节能环保，使用方便等特点，其工作原理是利用感应线圈通以交流电产生交变磁场，在其烹饪锅体内产生涡流，使运动电子与金属正离子发生频繁碰撞，从而产生大量的热，这种热直接发生于锅体本身，故热能损耗小，热效率高达80％且加热均匀，烹调迅速，节能省电。小华在一次课外活动中，对家用电磁炉进行了相关的观察和研究，并记录了有关数据，如下表：
观察对象 有关记录和相关活动
观察电磁炉铭牌 U额=220V P额=1kW
观察电能表的铭牌 220V 10(40)A 50Hz 2000r／kW·h
用电磁炉加热一壶水（水的质量m=2kg,初温t=30℃） 关闭家里其他用电器，只将电磁炉接入电路烧水观察电能表，表盘在5min内转了150r，此时用温度计测得的水温为50℃。
请你就他在活动中获得的有关资料，求解或提出有关问题：
（1）加热5min，水所吸收的热量；（2）电磁炉工作5min消耗的电能；（3）电磁炉的功率；（4）请你将（3）的结果与他在活动中的有关数据进行比较，发现了什么新问题？并解释原因。
答案：（1）1.68×105J (2)2.7×105J (3)900W (4) 电磁炉的实际功率小于额定功率。这说明电磁炉两端的电压比额定电压要低，电磁炉没有正常工作。
图15
产品型号 EL-8952
额定电压 220V
频 率 50Hz
额定功率 1500W
容 量 1.5L
