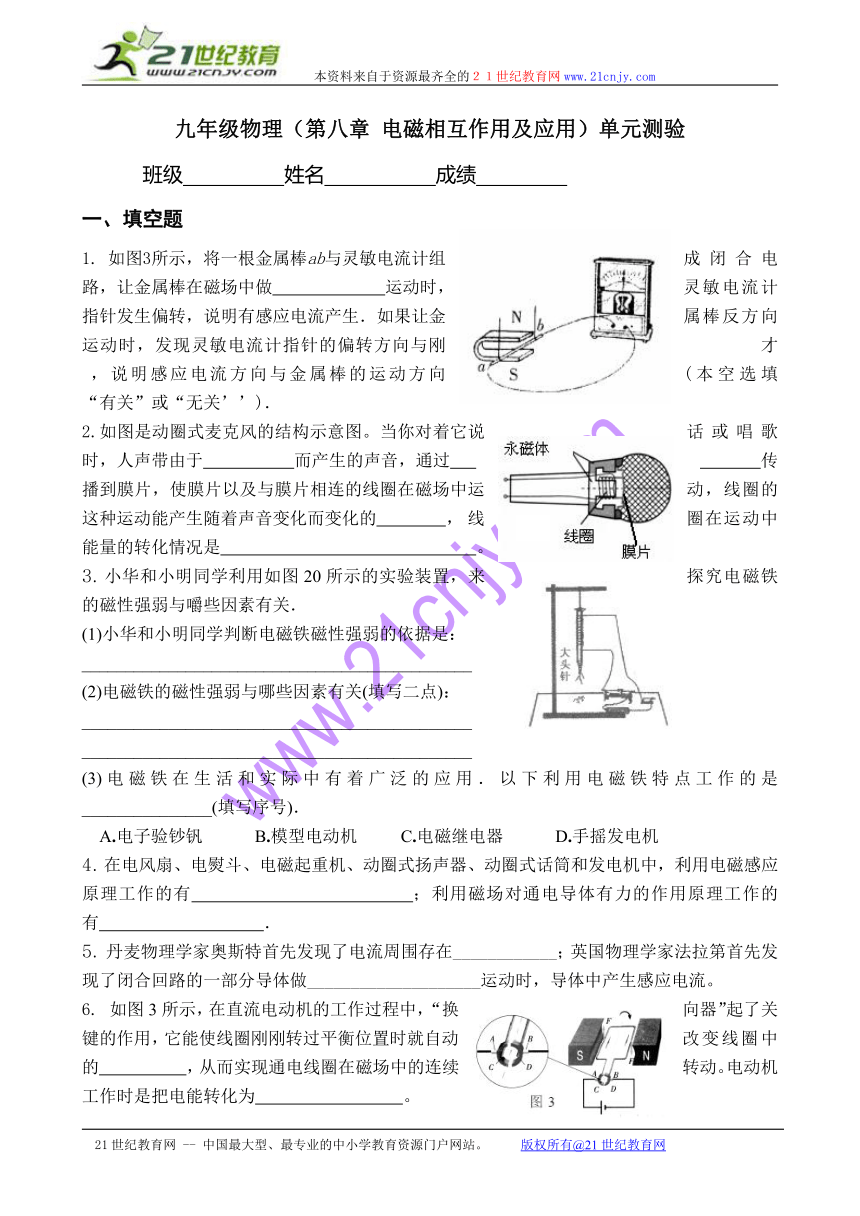

九年级物理（第八章 电磁相互作用及应用）单元测验
班级 姓名 成绩
一、填空题
1. 如图3所示，将一根金属棒ab与灵敏电流计组成闭合电路，让金属棒在磁场中做 运动时，灵敏电流计指针发生偏转，说明有感应电流产生．如果让金属棒反方向运动时，发现灵敏电流计指针的偏转方向与刚才 ，说明感应电流方向与金属棒的运动方向 (本空选填“有关”或“无关’’)．
2.如图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时，人声带由于 而产生的声音，通过 传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的 ，线圈在运动中能量的转化情况是 。
3. 小华和小明同学利用如图20所示的实验装置，来探究电磁铁的磁性强弱与嚼些因素有关．
(1)小华和小明同学判断电磁铁磁性强弱的依据是：
_____________________________________________
(2)电磁铁的磁性强弱与哪些因素有关(填写二点)：
_____________________________________________
_____________________________________________
(3)电磁铁在生活和实际中有着广泛的应用．以下利用电磁铁特点工作的是_______________(填写序号)．
A.电子验钞钒 B.模型电动机 C.电磁继电器 D.手摇发电机
4. 在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机中，利用电磁感应原理工作的有 ；利用磁场对通电导体有力的作用原理工作的有 ．
5. 丹麦物理学家奥斯特首先发现了电流周围存在____________；英国物理学家法拉第首先发现了闭合回路的一部分导体做____________________运动时，导体中产生感应电流。
6. 如图3所示，在直流电动机的工作过程中，“换向器”起了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中的 ，从而实现通电线圈在磁场中的连续转动。电动机工作时是把电能转化为 。

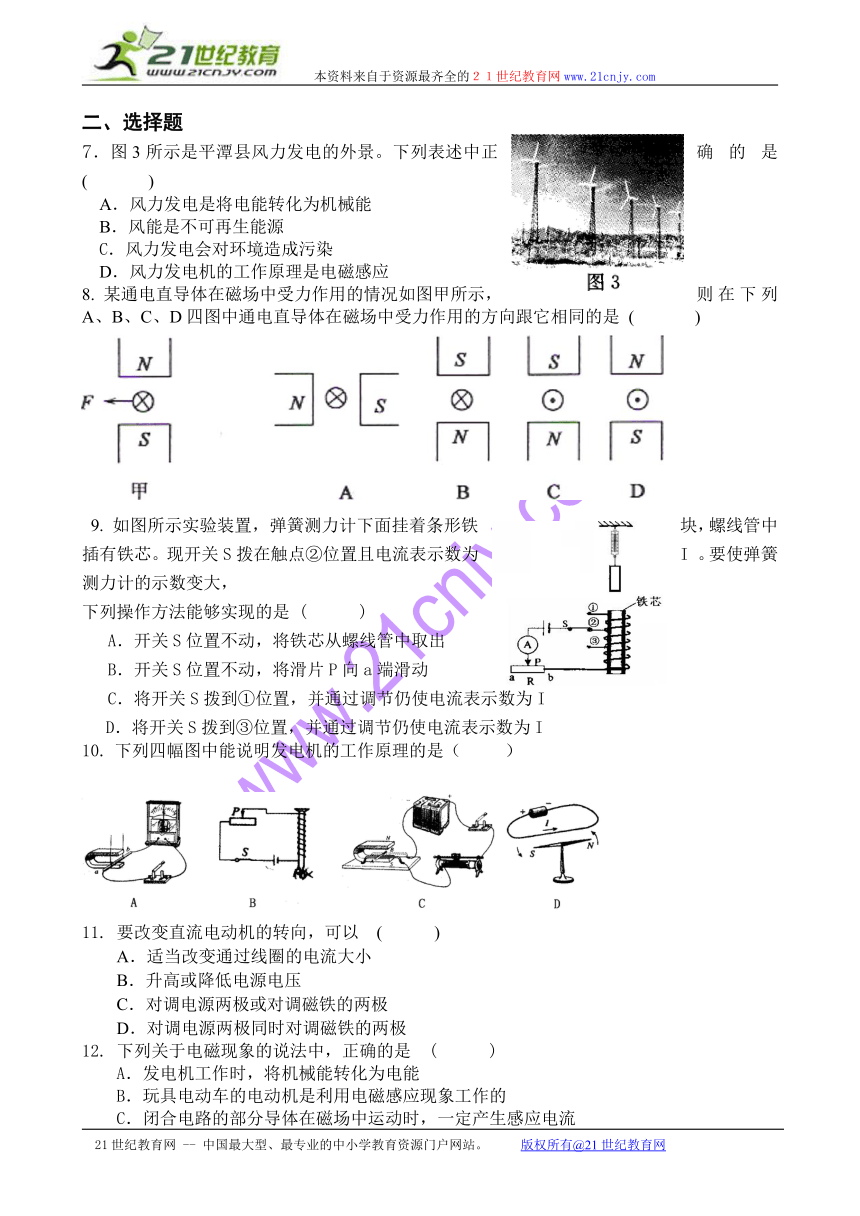

二、选择题
7．图3所示是平潭县风力发电的外景。下列表述中正确的是 ( )
A．风力发电是将电能转化为机械能
B．风能是不可再生能源
C．风力发电会对环境造成污染
D．风力发电机的工作原理是电磁感应
8. 某通电直导体在磁场中受力作用的情况如图甲所示，则在下列A、B、C、D四图中通电直导体在磁场中受力作用的方向跟它相同的是 ( )
9. 如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I 。要使弹簧测力计的示数变大，
下列操作方法能够实现的是 ( )
A．开关S位置不动，将铁芯从螺线管中取出
B．开关S位置不动，将滑片P向a端滑动
C．将开关S拨到①位置，并通过调节仍使电流表示数为I
D．将开关S拨到③位置，并通过调节仍使电流表示数为I
10. 下列四幅图中能说明发电机的工作原理的是（ ）
11. 要改变直流电动机的转向，可以 ( )
A．适当改变通过线圈的电流大小
B．升高或降低电源电压
C．对调电源两极或对调磁铁的两极
D．对调电源两极同时对调磁铁的两极
12. 下列关于电磁现象的说法中，正确的是 ( )
A．发电机工作时，将机械能转化为电能
B．玩具电动车的电动机是利用电磁感应现象工作的
C．闭合电路的部分导体在磁场中运动时，一定产生感应电流
D．通电导体在磁场中受力方向只与电流的方向有关
三、实验题
13.如图2所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
（1）要改变电磁铁线圈中的电流大小，可通过______________________来实现；要判断电磁铁的磁性强弱，可观察______________________来确定。
（2）下表是该组同学所做实验的记录：
电磁铁（线圈） 50匝 100匝
实验次数 1 2 3 4 5 6
电流/A 0.8 1.2 1.5 0.8 1.2 1.5
吸引铁钉的最多数目 5 8 10 7 11 14
①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流______________________；
②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数______________________。
（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此猜想是：_____________________ _。
②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：_____________ _。
四、计算题
14. 小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图所示由“控制电路”和“工作电路”组成的恒温箱电路中。
温度/℃ … 30 40 50 60 70 …
热敏电阻阻值/ … 350 300 250 210 175 …
“控制电路”由热敏电阻R1、电磁铁（线圈阻值R0 = 50）、电源U1、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；
“工作电路”由工作电源U2（U2 = 10V）、发热电阻R2（R2 = 5）、导线等组成。问：
⑴工作电路工作时的电流为多大？电阻R2的发热功率为多大？⑵若发热电阻R2需提供1.2×104J的热量，则工作电路要工作多长时间（不计热量的损失）？
⑶若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U1最小值为多大？
．⑴工作电路工作时的电流 I2 = = = 2A…………………………………………(2分)
电阻R2的发热功率 P2 = U2I2 =10×2 = 20W…………………………………（2分）
⑵∵W2 = P2 t =Q ∴ t === 600s…………………………………（2分）
⑶当R1温度为50℃时，其阻值R1 = 250Ω……………………………………………（2分）
∵R1和R2串联，
∴R总 = R1＋R0 = 250＋50 = 300Ω……………………………………………………（1分）
因此，控制电路的最小电压为：U1 = I1R总 = 0.02×300 = 6V………………………（1分）
S
R1
R0
R2
U1
U2
工作电路
控制电路
