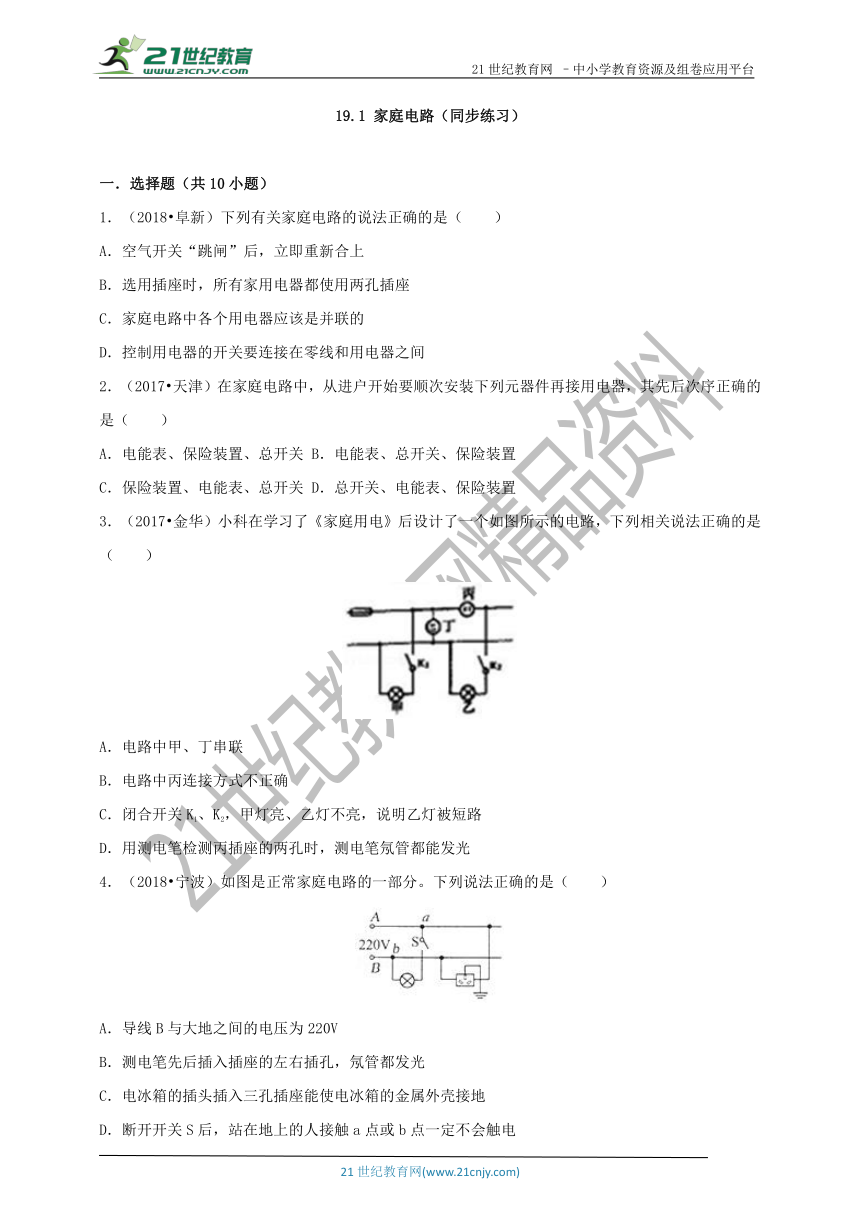

19.1 家庭电路（同步练习）

21世纪教育网 –中小学教育资源及组卷应用平台
19.1 家庭电路（同步练习）
　
一．选择题（共10小题）
1．（2018 阜新）下列有关家庭电路的说法正确的是（　　）
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
2．（2017 天津）在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（　　）
A．电能表、保险装置、总开关 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．总开关、电能表、保险装置
3．（2017 金华）小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（　　）
A．电路中甲、丁串联
B．电路中丙连接方式不正确
C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路
D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光
4．（2018 宁波）如图是正常家庭电路的一部分。下列说法正确的是（　　）
A．导线B与大地之间的电压为220V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电

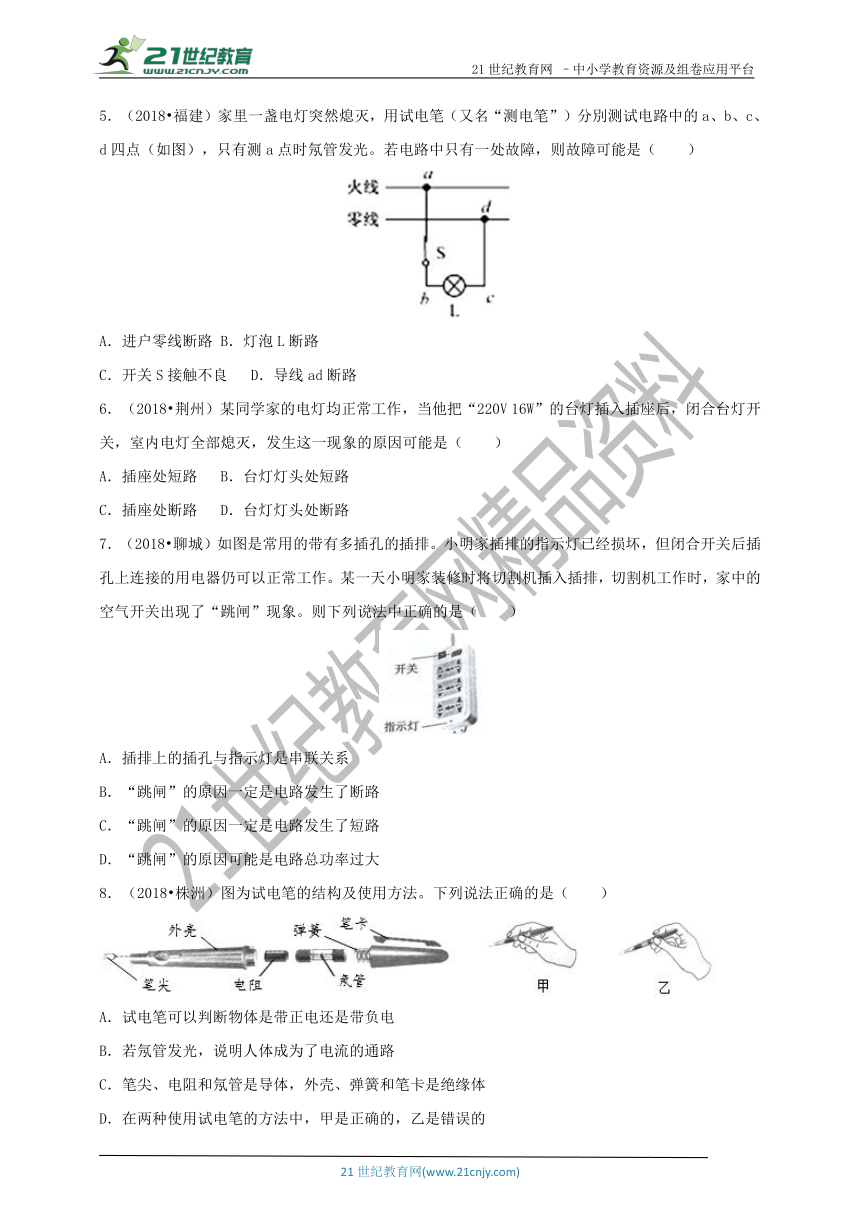

5．（2018 福建）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线ad断路
6．（2018 荆州）某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（　　）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
7．（2018 聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
8．（2018 株洲）图为试电笔的结构及使用方法。下列说法正确的是（　　）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的

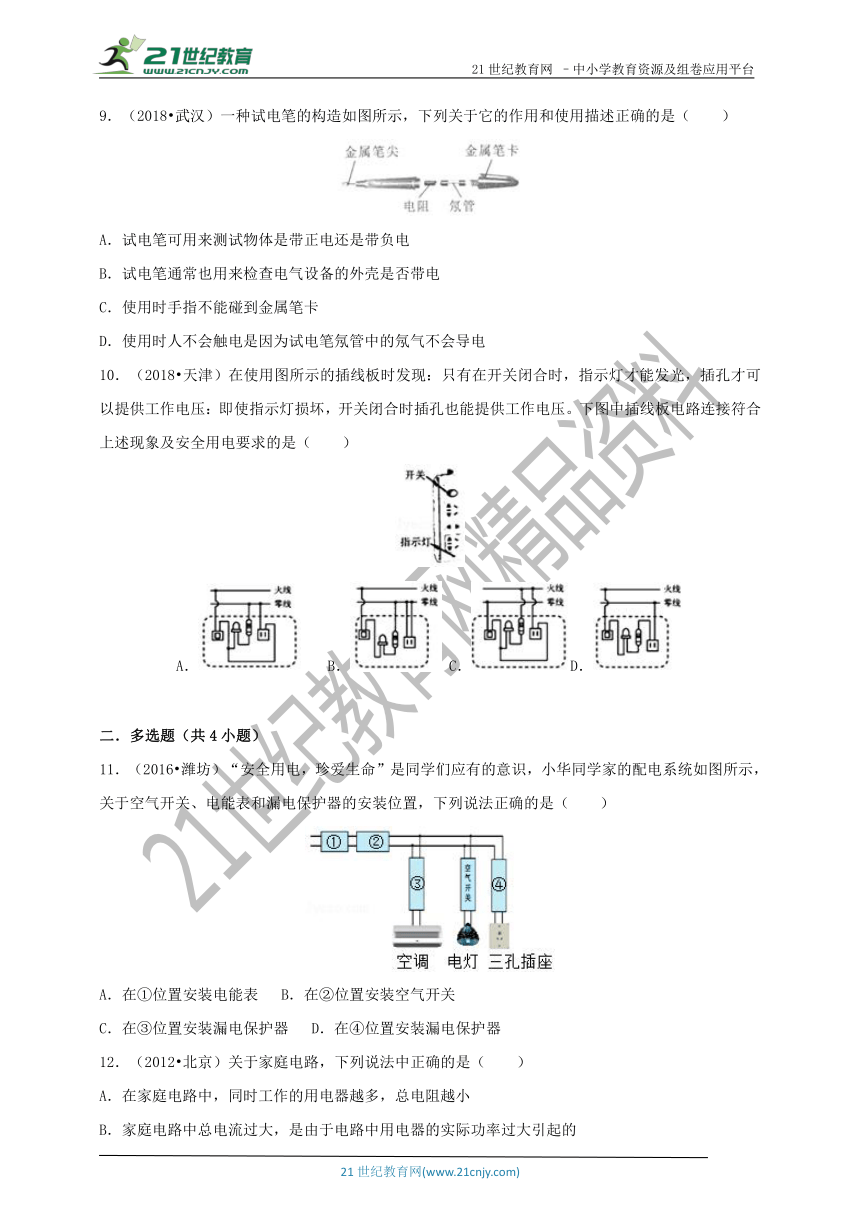

9．（2018 武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）
A．试电笔可用来测试物体是带正电还是带负电
B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
10．（2018 天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（　　）
A． B． C． D．
　
二．多选题（共4小题）
11．（2016 潍坊）“安全用电，珍爱生命”是同学们应有的意识，小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是（　　）
A．在①位置安装电能表 B．在②位置安装空气开关
C．在③位置安装漏电保护器 D．在④位置安装漏电保护器
12．（2012 北京）关于家庭电路，下列说法中正确的是（　　）
A．在家庭电路中，同时工作的用电器越多，总电阻越小
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小

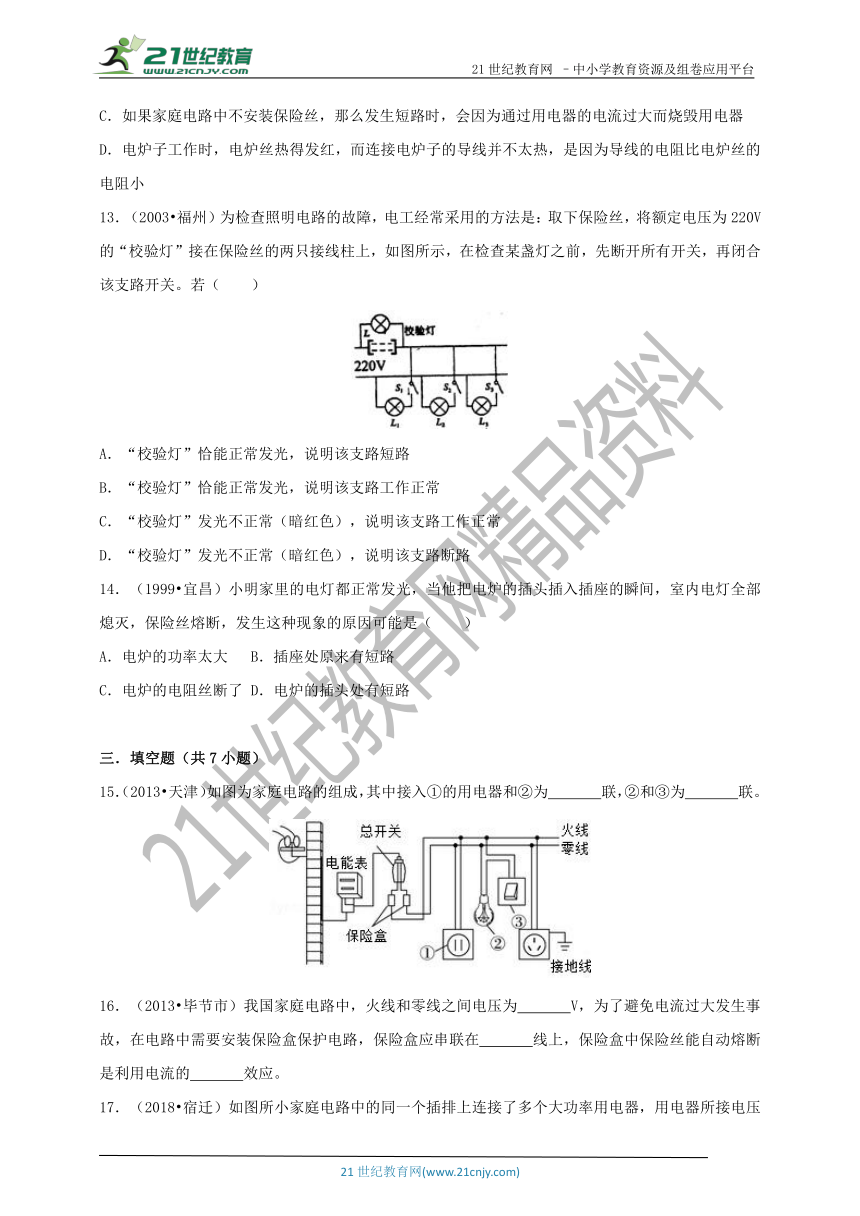

13．（2003 福州）为检查照明电路的故障，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”接在保险丝的两只接线柱上，如图所示，在检查某盏灯之前，先断开所有开关，再闭合该支路开关。若（　　）
A．“校验灯”恰能正常发光，说明该支路短路
B．“校验灯”恰能正常发光，说明该支路工作正常
C．“校验灯”发光不正常（暗红色），说明该支路工作正常
D．“校验灯”发光不正常（暗红色），说明该支路断路
14．（1999 宜昌）小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（　　）
A．电炉的功率太大 B．插座处原来有短路
C．电炉的电阻丝断了 D．电炉的插头处有短路
　
三．填空题（共7小题）
15．（2013 天津）如图为家庭电路的组成，其中接入①的用电器和②为　 　联，②和③为　 　联。
16．（2013 毕节市）我国家庭电路中，火线和零线之间电压为　 　V，为了避免电流过大发生事故，在电路中需要安装保险盒保护电路，保险盒应串联在　 　线上，保险盒中保险丝能自动熔断是利用电流的　 　效应。

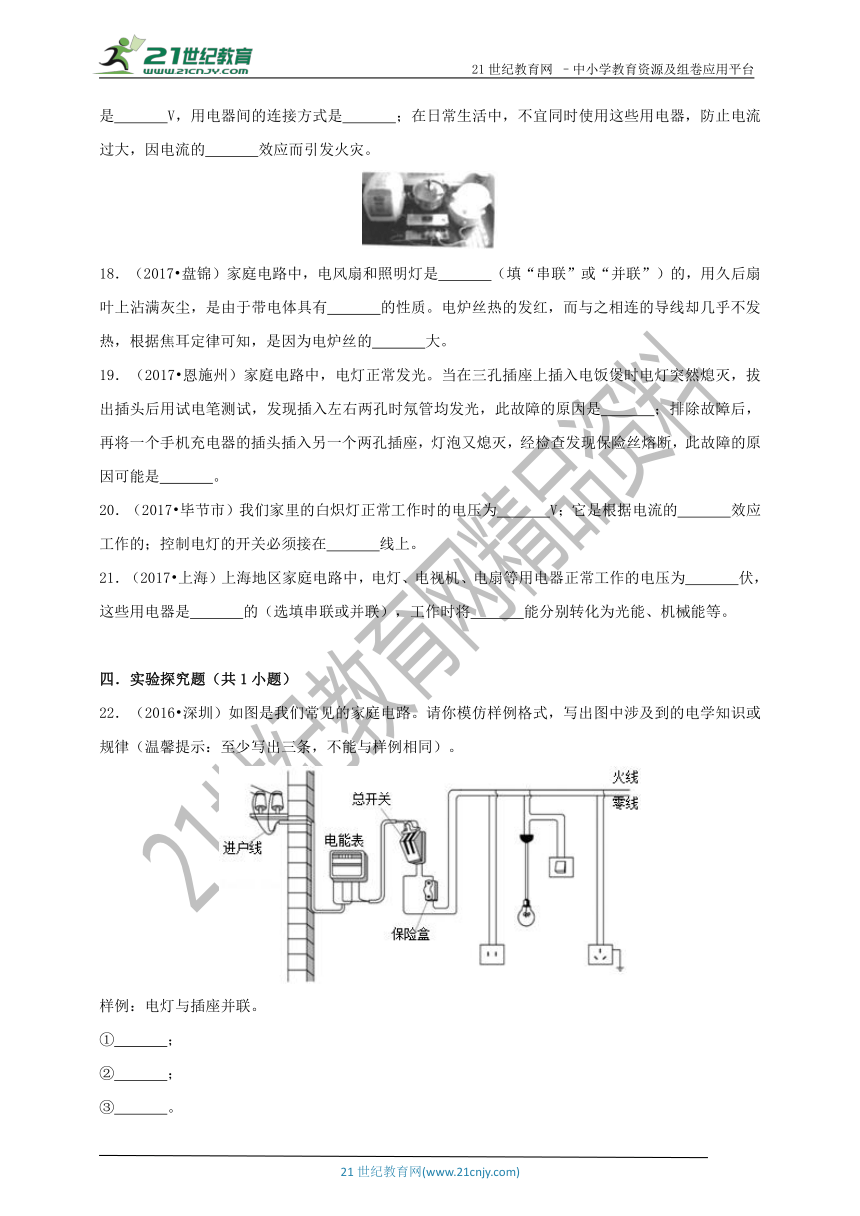

17．（2018 宿迁）如图所小家庭电路中的同一个插排上连接了多个大功率用电器，用电器所接电压是　 　V，用电器间的连接方式是　 　；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的　 　效应而引发火灾。
18．（2017 盘锦）家庭电路中，电风扇和照明灯是　 　（填“串联”或“并联”）的，用久后扇叶上沾满灰尘，是由于带电体具有　 　的性质。电炉丝热的发红，而与之相连的导线却几乎不发热，根据焦耳定律可知，是因为电炉丝的　 　大。
19．（2017 恩施州）家庭电路中，电灯正常发光。当在三孔插座上插入电饭煲时电灯突然熄灭，拔出插头后用试电笔测试，发现插入左右两孔时氖管均发光，此故障的原因是　 　；排除故障后，再将一个手机充电器的插头插入另一个两孔插座，灯泡又熄灭，经检查发现保险丝熔断，此故障的原因可能是　 　。
20．（2017 毕节市）我们家里的白炽灯正常工作时的电压为　 　V；它是根据电流的　 　效应工作的；控制电灯的开关必须接在　 　线上。
21．（2017 上海）上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为　 　伏，这些用电器是　 　的（选填串联或并联），工作时将　 　能分别转化为光能、机械能等。
　
四．实验探究题（共1小题）
22．（2016 深圳）如图是我们常见的家庭电路。请你模仿样例格式，写出图中涉及到的电学知识或规律（温馨提示：至少写出三条，不能与样例相同）。
样例：电灯与插座并联。
①　 　；
②　 　；
③　 　。
　
五．计算题（共1小题）
23．（2016 葫芦岛）图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
　
19.1 家庭电路（同步练习）
参考答案与试题解析
　
一．选择题（共10小题）
1．
【解答】解：
A、电路发生短路或总功率过大时，空气开关才会跳闸，所以应先检查原因，检查没有问题后再重新合上空气开关，故A错误；
B、有金属外壳的家用电器应使用三孔插座，当用电器的金属外壳漏电时，电流会通过地线流入大地，能防止触电事故的发生，所以，不是所有家用电器都使用两孔插座，故B错误；
C、在家庭电路中，各个用电器相互不影响，因此它们是并联连接的；故C正确；
D、控制电路的开关应该接在火线和用电器之间，这样在开关断开时，用电器不带电，不会造成触电事故，故D错误。
故选：C。
　
2．
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确。
故选：B。
　
3．
【解答】解：A、由图可知，电路中灯泡甲、插座丁并联，故A错误；
B、双线插座的接法是左零右火，而图中插座丙左火右零，且电路中插座丙与灯乙串联连接，故B正确；
C、当闭合开关K1、K2，甲灯亮、乙灯不亮，是由于插座丙与灯乙串联连接造成的，故C错误；
D、当测电笔与插座的左孔接触时，插座此孔为火线，氖管发光，当测电笔与插座的右孔接触时，插座此孔为零线或者开关断开，氖管不发光，故D错误。
故选：B。
　
4．
【解答】解：由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
　
5．
【解答】解：用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a与火线是接通的，bcd与火线间断开，故故障是开关处断路，即开关接触不良，故C正确，ABD错误。
故选：C。
　
6．
【解答】解：室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的。
A、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，其他灯不会发光，故A不符合题意；
B、若是台灯灯头处短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故B符合题意；
C、若插座处断路，则在没有插入台灯之前，不会导致短路，使保险丝熔断，故C不符合题意；
D、若台灯灯头处断路，闭合台灯开关，台灯不发光，室内电灯都发光，故D不符合题意。
故选：B。
　
7．
【解答】解：A、插排上的插孔与指示灯是并联的，故A错误；
BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。
故选：D。
　
8．
【解答】解：
A、测电笔的用途是辨别火线和零线，不能判断物体是带正电还是带负，故A错误；
B、若氖管发光，说明试电笔接触的是火线，电流需要经过人体形成回路，即人体成为了电流的通路（但电流很小），故B正确；
C、笔尖、电阻、氖管、弹簧和笔卡是导体，外壳是绝缘体，故C错误；
D、在两种使用试电笔的方法中，手指要接触测电笔尾部的金属体（或笔卡），甲图手没有接触笔卡，使用方法错误；乙图手接触了笔卡，使用方法正确，故D错误。
故选：B。
　
9．
【解答】解：
A、试验电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故A错误；
B、试电笔通常也用来检查电气设备的外壳是否带电，故B正确。
C、用试电笔时，必须用手接触到笔尾的金属卡，故C错误
D、在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻几千欧大得多），在使用试电笔测火线时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，不是因为试电笔氖管中的氖气不会导电，故D错误。
故选：B。
　
10．
【解答】解：
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；
故选：A。
　
二．多选题（共4小题）
11．
【解答】解：根据电路的组成可知，家庭电路的连接要按照进户线一电能表一总空气开关及漏电保护开关﹣用电器的安装顺序，即在①位置安装电能表，在②位置安装空气开关，在④位置安装漏电保护器，故ABD正确；在③位置应安装空气保护开关，可以在电流过大时自动断开开关以保护电路安全，此处的火线不容易接触到，故不安装漏电保护器，故C错误。
故选：ABD。
　
12．
【解答】解：A、在家庭电路中，同时工作（并联）的用电器越多，总电阻越小。故A正确；
B、用电器的实际功率并没有过大，而是用电器太多，功率之和过大才造成总电流过大。故B错误；
C、短路时，电流并不经过用电器，更不会烧毁用电器，电流只走导线，从而造成导线电流过大。故C错误；
D、电炉丝和导线是串联，根据公式Q=I2Rt可以判断，导线的电阻小，放出的热量就会少，因此导线并不太热。故D正确。
故选：AD。
　
13．
【解答】解：“校验灯”若正常发光，说明得到了220V的电压，电路中有短路情况；
若发光暗红，校验灯得到了不足220V的电压，说明支路是通路；
若不发光，说明该支路开路了。
故选：AC。
　
14．
【解答】解：A、电炉的功率很大，可能造成电路总功率过大，保险丝烧断，故A正确；
B、插座处原来有短路，灯泡不会发光，故B错误；
C、电炉的电阻丝断了，电炉不会工作，不会影响整个电路，故C错误；
D、电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝，故D正确。
故选：AD。
　
三．填空题（共7小题）
15．
【解答】解：由图知①是插座，②是电灯，插座所接的用电器和灯是并联的；
②是电灯，③是控制电灯的开关，开关和控制的电灯是串联的。
故答案为：并；串。
　
16．
【解答】解：我国家庭电路中，火线和零线之间电压为220V；
保险盒中的保险丝是用熔点较低、电阻率较大的铅锑合金制成的，即防止家庭电路中电流过大，自动熔断，保护电路，故其应该串联在火线上，它是利用电流的热效应的原理工作的。
故答案为：220；火；热。
　
17．
【解答】解：
（1）我国家庭电路的电压为220V，即用电器所接电压是220V；
各家用电器在使用时，互不影响，所以连接方式为并联；
（2）不宜同时使用这些大功率用电器，防止电流过大，因电流的热效应而引发火灾。
故答案为：220；并联；热。
　
18．
【解答】解：由于家庭电路中的电风扇和照明灯是互不影响的，所以是并联的关系；
扇叶和空气摩擦，扇叶带了电，由于带电体能吸引轻小物体，所以灰尘被吸在扇叶上。
家用电炉通电正常工作后，电炉丝热的发红，而与之相连的导线却不热，是因为电炉丝电阻大，根据焦耳定律可知，在电流相等和通电时间相同时，产生的热量多；
故答案为：并联；吸引轻小物体；电阻。
　
19．
【解答】解：当在三孔插座上插入电饭煲时，电灯突然熄灭，测电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象；
将一个手机充电器的插头插入另一个两孔插座，灯泡又熄灭，保险丝熔断，说明电路中的电流过大，由于充电器的功率很小，所以此故障的原因可能是充电器处发生短路。
故答案为：零线断路；充电器处发生短路。
　
20．
【解答】解：
（1）家中电灯的正常工作电压为220V；
（2）电流流过白炽灯时，灯丝要发热，这是电流的热效应。
（3）家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生。
故答案为：220；热；火。
　
21．
【解答】解：
据教材知识可知，家庭电路的电压是220V；由于家庭电路中的用电器互不影响，所以这些用电器是并联的；这些用电器工作时，消耗了电能，产生其他形式的能，所以是将电能转化为其他形式的能的过程。
故答案为：220；并联；电；
　
四．实验探究题（共1小题）
22．
【解答】解：由图可知：总开关要接在干路中；开关与灯泡串联接入电路中，开关要控制火线；三孔插座的接法是左零、右火、上地。
故答案为：①总开关要接在干路中；②开关与灯泡串联接入电路中，开关要控制火线；③三孔插座的接法是左零、右火、上地。
　
五．计算题（共1小题）
23．
【解答】解：开关S1是房卡开关相当于总开关，灯泡应与插座应并联接入电路，火线先连接S1然后
　
