19.2 家庭电路中电流过大的原因（同步练习）

21世纪教育网 –中小学教育资源及组卷应用平台
19.2 家庭电路中电流过大的原因（同步练习）
　
一．选择题（共10小题）
1．（2015 南充）家庭电路中，空气开关的主要作用是（　　）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
2．（2015 株洲）为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（　　）
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小
3．（2011 大连）家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路。则下列情况可能使漏电保护器切断电路的是（　　）
A．用电器短路
B．用电器金属外壳没有接地
C．正在工作的用电器总功率过大
D．小孩站在地上，手接触插座上与火线相连插孔的金属体
4．（2011 广州）根据表中所提供的数据，可以确定适宜制作保险丝的是（　　）
金属 铅 铜 铁 钨
长1m，横切面积1mm2的导线在20℃时的电阻Ω 0.206 0.017 0.096 0.053
在标准大气压的熔点/℃ 328 1083 1535 3410
A．铅 B．铜 C．铁 D．钨
5．（2009 眉山）小明同学所做的改变电路电流和电压的实验如图所示，当开关S闭合时，移动滑动变阻器的滑片P，电压表与电流表的示数之比不发生改变的电路是（　　）
A．B．C．D．
6．（2018 凉山州）下列说法正确的是（　　）
A．制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高
B．家庭电路中空气开关跳闸，一定是发生了短路
C．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
D．三孔插座中的接地线E不与大地相连接也符合安全用电
7．（2018 枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
8．（2017 鄂州）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（　　）
A．（1）和（2） B．（2）和（3） C．（2）和（4） D．（1）和（4）
9．（2015 襄阳）关于家庭用电，下列说法正确的是（　　）
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
10．（2015 盐城）在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰。②开关里的两线头相碰 ③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（　　）
A．①② B．①③ C．②③ D．①②③
　
二．多选题（共4小题）
11．（2018 沈阳）关于家庭电路，下列说法正确的是（　　）
A．家庭电路中，保险丝熔断的原因可能是电路发生了短路
B．控制用电器的开关应该接在零线与该用电器之间
C．使用试电笔时，手不要接触笔尖金属体，以免触电
D．电能表是测量用电器消耗电功率的仪表
12．（2015秋 河西区期末）如图是家庭电路中的四种情况，开关全部闭合后，可能造成电路中电流过大而引起空气开关（图中未画出）“跳闸”的是（　　）
A． B． C． D．
13．（2018春 丰南区校级月考）下列现象会引起家庭电路发生火灾的是（　　）
A．用电器总功率过大 B．短路
C．开关内两根线相碰 D．插头内两根线相碰
14．（2016春 威海校级期中）在家庭电路中，以下情况会引起保险丝熔断的是（　　）
A．用测电笔接触火线
B．电路中用电器总功率过大
C．将开关用导线接通
D．连接电路时误将火线与零线接通
　
三．填空题（共4小题）
15．（2015 曲靖）家庭电路中，常用到空气开关和漏电保护器，应将它们　 　联在电路中；为了用电安全，洗衣机应选用　 　孔的插座。
16．（2014 株洲）如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　 　（填“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为　 　mA。

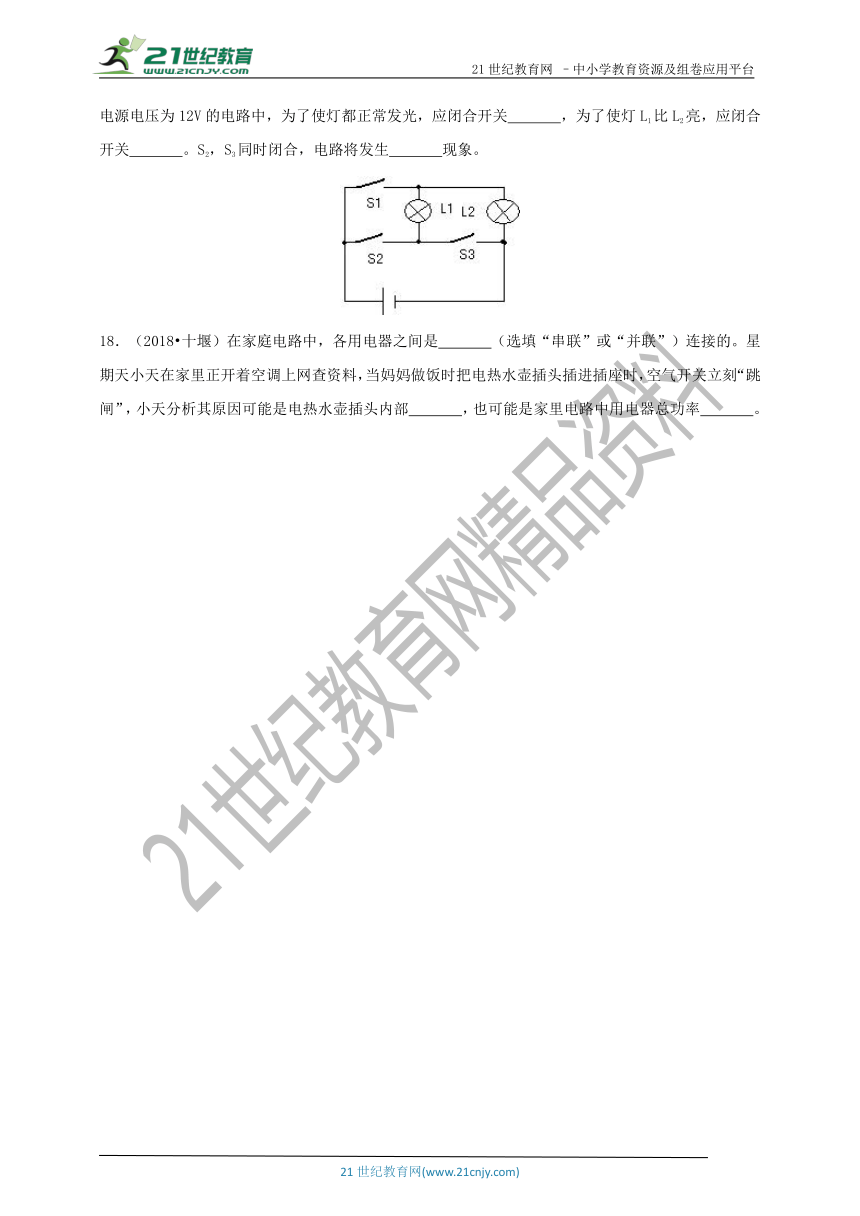

17．（2007 西藏）如图所示的电路中L1、L2分别标有“12V，3W”和“12V 6W”的灯泡，现将其接入电源电压为12V的电路中，为了使灯都正常发光，应闭合开关　 　，为了使灯L1比L2亮，应闭合开关　 　。S2，S3同时闭合，电路将发生　 　现象。
18．（2018 十堰）在家庭电路中，各用电器之间是　 　（选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部　 　，也可能是家里电路中用电器总功率　 　。
　

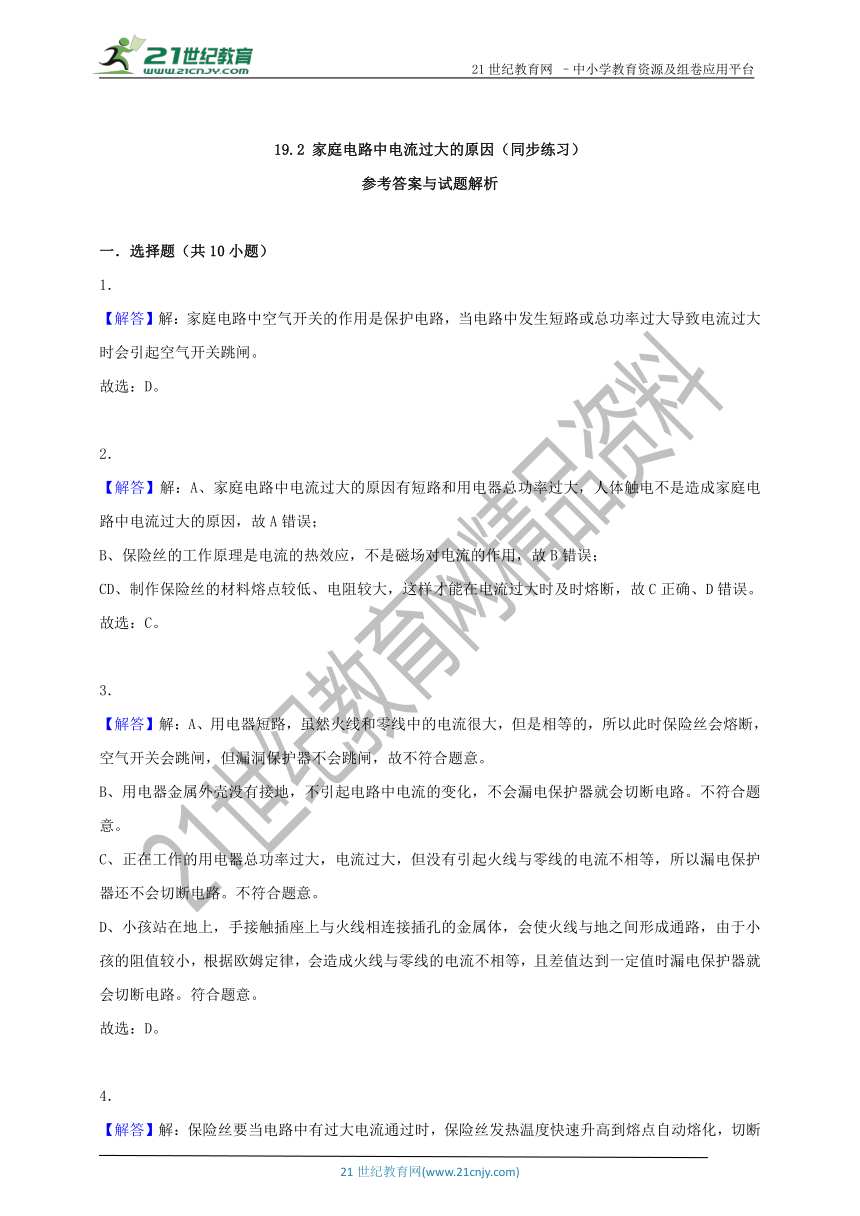

19.2 家庭电路中电流过大的原因（同步练习）
参考答案与试题解析
　
一．选择题（共10小题）
1．
【解答】解：家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸。
故选：D。
　
2．
【解答】解：A、家庭电路中电流过大的原因有短路和用电器总功率过大，人体触电不是造成家庭电路中电流过大的原因，故A错误；
B、保险丝的工作原理是电流的热效应，不是磁场对电流的作用，故B错误；
CD、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C正确、D错误。
故选：C。
　
3．
【解答】解：A、用电器短路，虽然火线和零线中的电流很大，但是相等的，所以此时保险丝会熔断，空气开关会跳闸，但漏洞保护器不会跳闸，故不符合题意。
B、用电器金属外壳没有接地，不引起电路中电流的变化，不会漏电保护器就会切断电路。不符合题意。
C、正在工作的用电器总功率过大，电流过大，但没有引起火线与零线的电流不相等，所以漏电保护器还不会切断电路。不符合题意。
D、小孩站在地上，手接触插座上与火线相连接插孔的金属体，会使火线与地之间形成通路，由于小孩的阻值较小，根据欧姆定律，会造成火线与零线的电流不相等，且差值达到一定值时漏电保护器就会切断电路。符合题意。
故选：D。
　
4．
【解答】解：保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q=I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成。
故选：A。
　
5．
【解答】解：A、由电路图可知，电阻R1与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，电压表与电流表的示数之比为滑动变阻器接入电路的电阻值，移动滑片时接入电路的电阻发生变化，则电压表与电流表的示数之比发生改变，故A不符合题意；
B、由电路图可知，电阻R1与滑动变阻器R串联，电压表测电源的电压，电流表测电路中的电流，移动滑片时电压表的示数不变，电流表的示数发生变化，所以电压表与电流表的示数之比发生变化，故B不符合题意；
C、由电路图可知，电阻R1与滑动变阻器R串联，电压表测定值电阻R1两端的电压，电流表测电路中的电流，电压表与电流表的示数之比始终等于定值电阻R1的阻值，移动滑片时电表示数之比不发生改变，故C符合题意；
D、由电路图可知，电阻R2与滑动变阻器串联后与电阻R1并联，电流表测干路电流，电压表测电源的电压，移动滑片时，电压表的示数不变，电阻R2与滑动变阻器串联支路的电流发生改变，根据并联电路的电流特点可知电流表的示数发生变化，电压表与电流表的示数之比发生改变，故D不符合题意。
故选：C。
　
6．
【解答】解：A、电热器是利用电流的热效应进行工作的，电热器的主要组成部分是发热体，它是由电阻率大、熔点高的电阻丝绕在绝缘材料上做成的，故A正确；
B、家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的，故B错误；
C、使用测电笔时，应让手与笔尾的金属体接触，故C错误；
D、为了保证用电安全，三孔插座的接地线一定要接入地下，当有金属外壳的用电器接入电路后，避免金属外壳用电器漏电时发生触电事故。故D错误。
故选：A。
　
7．
【解答】解：
（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是（1）（2）。
故选：A。
　
8．
【解答】解：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；
（2）插头中的两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；
（3）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大。烧毁保险丝；
（4）户外线绝缘皮损坏，不会烧毁家庭电路中的保险丝。
故（2）（3）正确，
故选：B。
　
9．
【解答】解：A、家庭电路中电流过大，也可能是电路中的总功率过大，A错误；
B、由I=可知，连入电路中的用电器总功率越大，干路中的电流就越大，B正确；
C、用铜丝或铁丝代替保险丝，当电路中的电流过大时，不能自动切断电路，起不到保险的作用，C错误；
D、空气开关跳闸后，应先排查跳闸的原因，整修后，闭合开关，D错误。
故选：B。
　
10．
【解答】解：①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；
②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断。
③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断。
故选：B。
　
二．多选题（共4小题）
11．
【解答】解：
A、根据I=，家庭电路电压一定，电路中总功率过大，会造成电流过大；短路的电阻几乎为零，根据I=，家庭电路电压一定，电阻很小时，也会造成电流过大。电流过大都会引起保险丝熔断。故A正确。
B、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，便于维修，故B错；
C、测电笔可以辨别家庭电路中的火线和零线，手接触笔尾金属体，手不要接触笔尖金属体，故C正确；
D、电能表是测量用电器消耗电能（电流做功）的仪表，故D错。
故选：AC。
　
12．
【解答】解：A、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，符合题意；
B、图中闭合开关后，电路正常工作，不会造成电流过大，不会引起空气开关“跳闸”，不合题意；
C、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，符合题意；
D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，不符合题意。
故选：AC。
　
13．
【解答】解：A、家庭电路的电压是不变的，用电器的总功率过大，电路中的电流就会过大，导线上产生的热量过多，会引起火灾，故A符合题意；
B、短路，电路中的电阻几乎为零，通过导电的电流很大，也会引起火灾，故B符合题意；
C、开关是接在火线上的，开关内两根线相碰就相当于开关闭合，不会导致电流过大，也就不会引起火灾，故C不符合题意；
D、插头内两根线相碰会引起短路，会引起火灾，故D符合题意。
故选：ABD。
　
14．
【解答】解：A、用测电笔接触火线，不会造成电路电流过大，不会引起保险丝熔断，不合题意；
B、电路中用电器总功率过大，会造成电路电流过大，会引起保险丝熔断，符合题意；
C、将开关用导线接通，相当于开关闭合，不会造成电流过大，不会引起保险丝熔断，不合题意；
D、连接电路时误将火线与零线接通，会造成电路短路，烧坏保险丝，符合题意。
故选：BD。
　
三．填空题（共4小题）
15．
【解答】解：家庭电路中，常用到空气开关和漏电保护器，应将它们串联在电路中，这样才能对电路起到保护作用；
为了用电安全，洗衣机应选用三孔的插座，这样可防止因洗衣机的外壳漏电而触电。
故答案为：串；三。
　
16．
【解答】解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U=220V，人体电阻R=10kΩ=104Ω，
因此通过人体的电流：I===0.022A=22mA。
故答案为：会；22。
　
17．
【解答】解：（1）由题意知：电源电压为12V，两只灯泡的额定电压都是12V，为了使灯都正常发光，应使两灯泡并联，
故应闭合开关S1和S3，这样可使两泡并联，都正常工作。
（2）由两灯的额定功率可知，如果并联，L2较亮，不符合题意，
若要使灯L1比L2亮，则应使两灯串联，
因为P=，所以灯泡的电阻R=，
则此可知，L1的电阻大于L2的电阻，
当两只灯泡串联时，由公式P=I2R知同，L1较亮。
所以两只灯泡串联，需要闭合开关S2；
（3）读图可知，S2，S3同时闭合，电流将不经过灯泡，直接回到电源的负极，电路将发生短路。
故答案为：S1、S3；S2；短路。
　
18．
【解答】解：
（1）家用电器之间是并联时，各家用电器都正常工作，并且互不影响；
（2）电流过大会导致空气开关“跳闸”，电流过大的原因有：
①电热水壶插头内部发生短路；
②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
　
