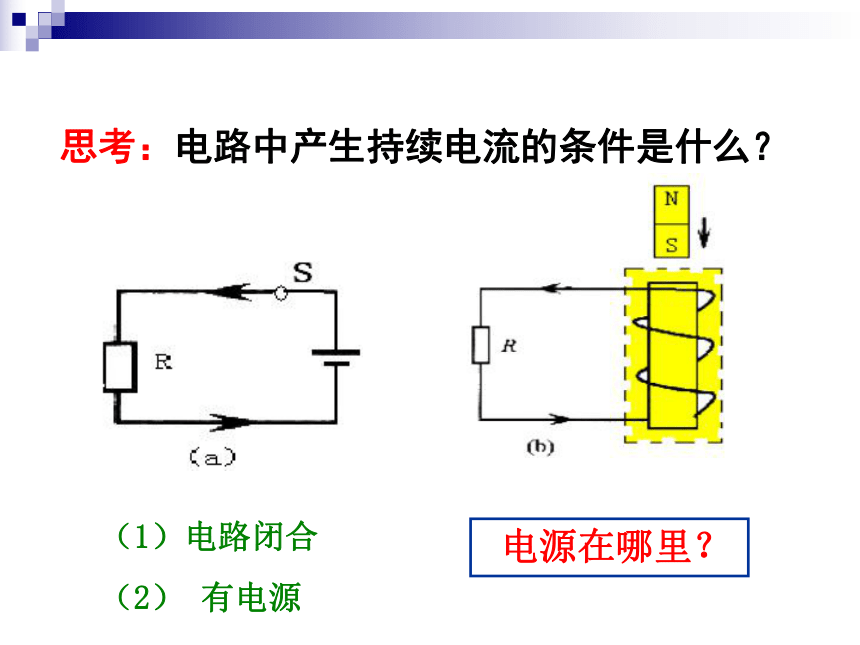

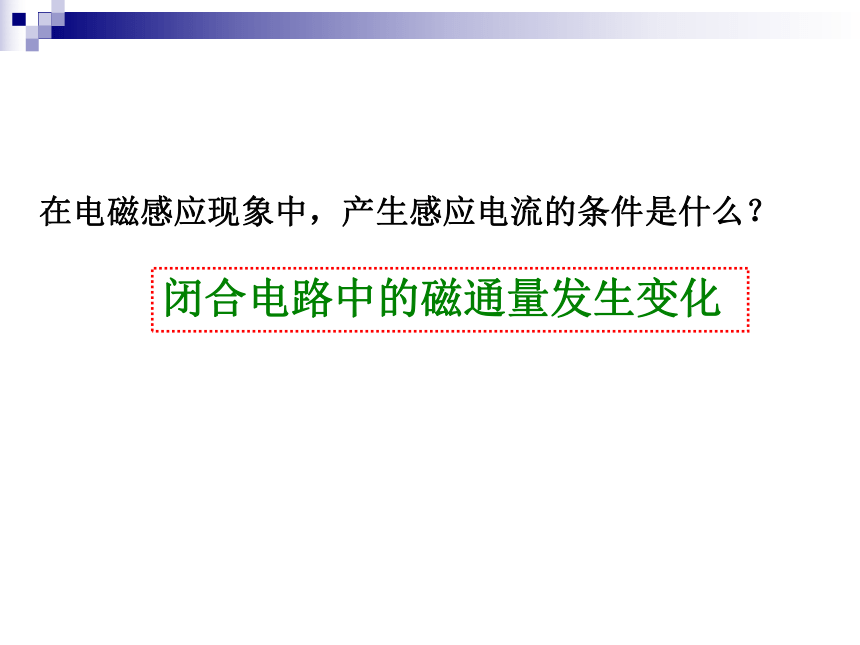

课件23张PPT。高中物理选修3-2第四章电磁感应第四节法拉第电磁感应定律在电磁感应现象中,产生感应电流的条件是什么?闭合电路中的磁通量发生变化思考:电路中产生持续电流的条件是什么?(1)电路闭合(2) 有电源 电源在哪里? 存在感应电流必然存在对应的电动势;

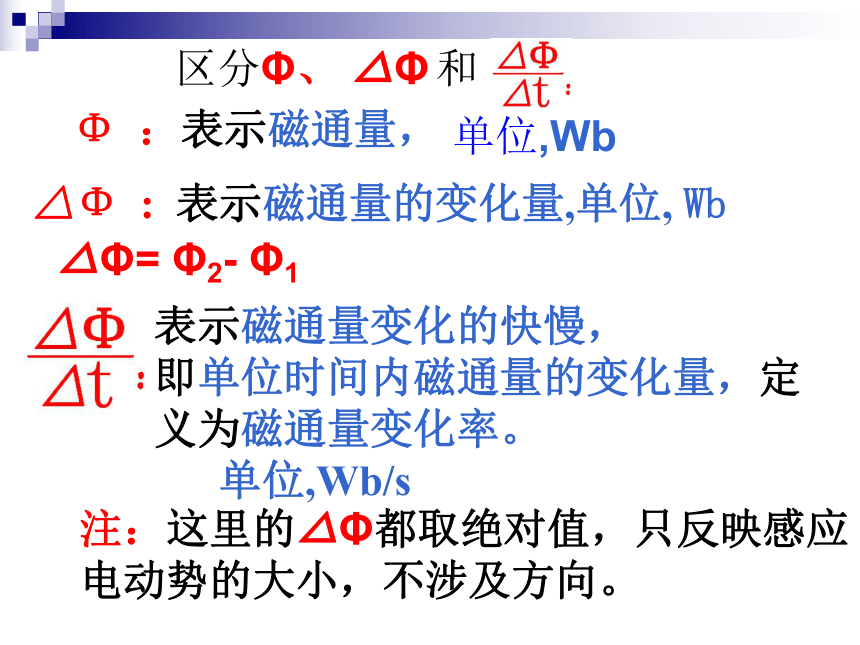

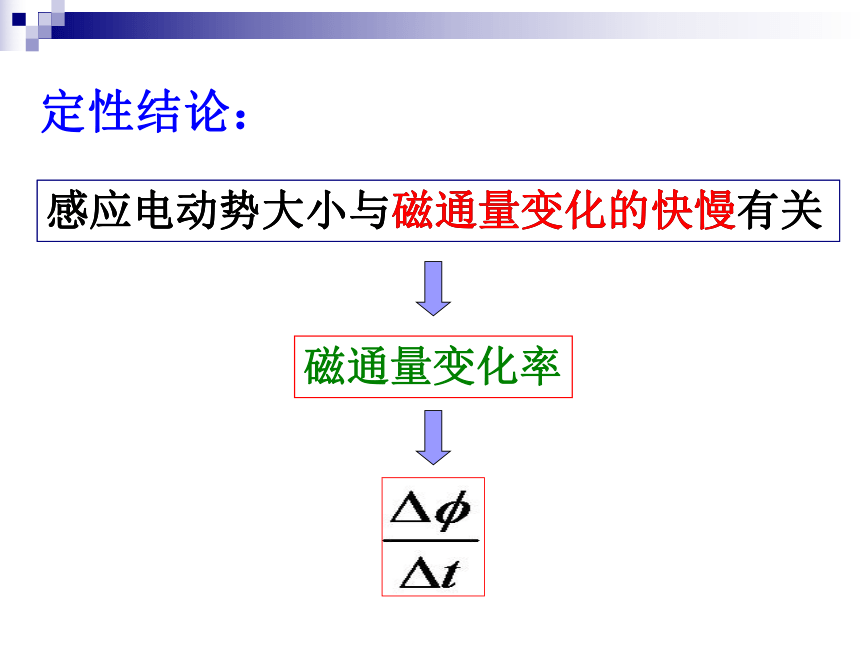

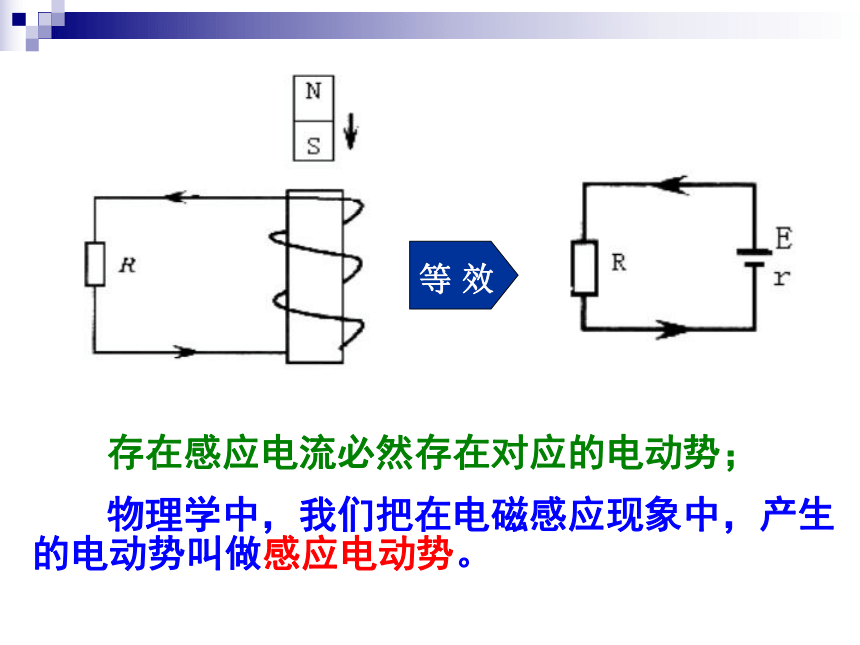

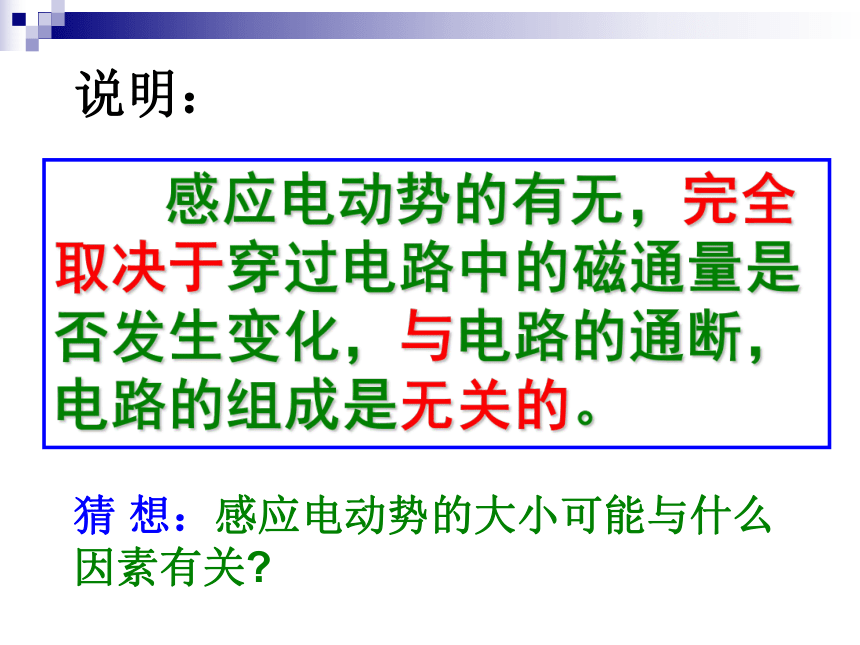

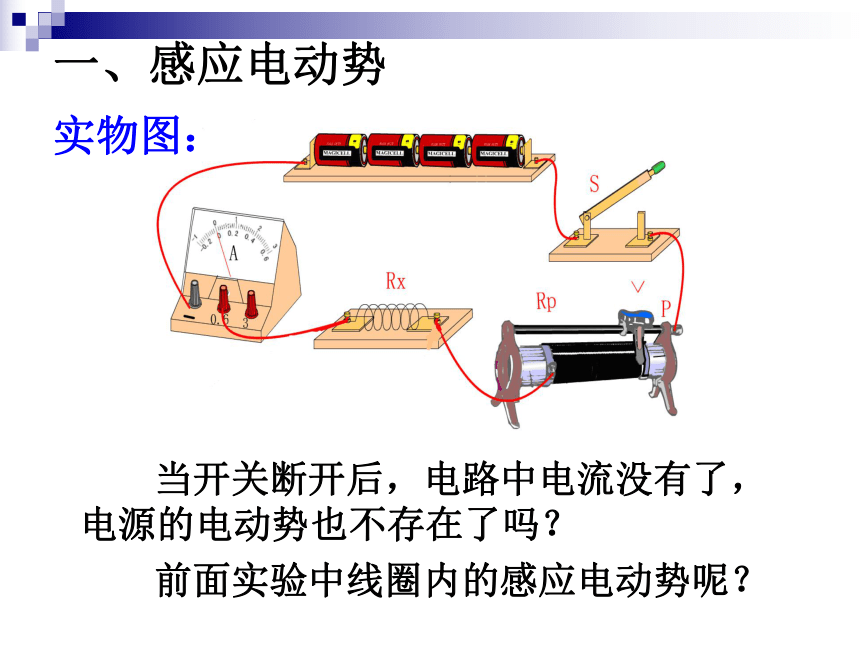

物理学中,我们把在电磁感应现象中,产生的电动势叫做感应电动势。等 效实物图: 当开关断开后,电路中电流没有了,电源的电动势也不存在了吗? 前面实验中线圈内的感应电动势呢?一、感应电动势说明: 感应电动势的有无,完全取决于穿过电路中的磁通量是否发生变化,与电路的通断,电路的组成是无关的。猜 想:感应电动势的大小可能与什么因素有关?定性结论:感应电动势大小与磁通量变化的快慢有关感应电动势大小与磁通量变化的快慢有关磁通量变化率Φ :表示磁通量,△Φ : 表示磁通量的变化量,单位, Wb
△Φ= Φ2- Φ1表示磁通量变化的快慢,
即单位时间内磁通量的变化量,定义为磁通量变化率。

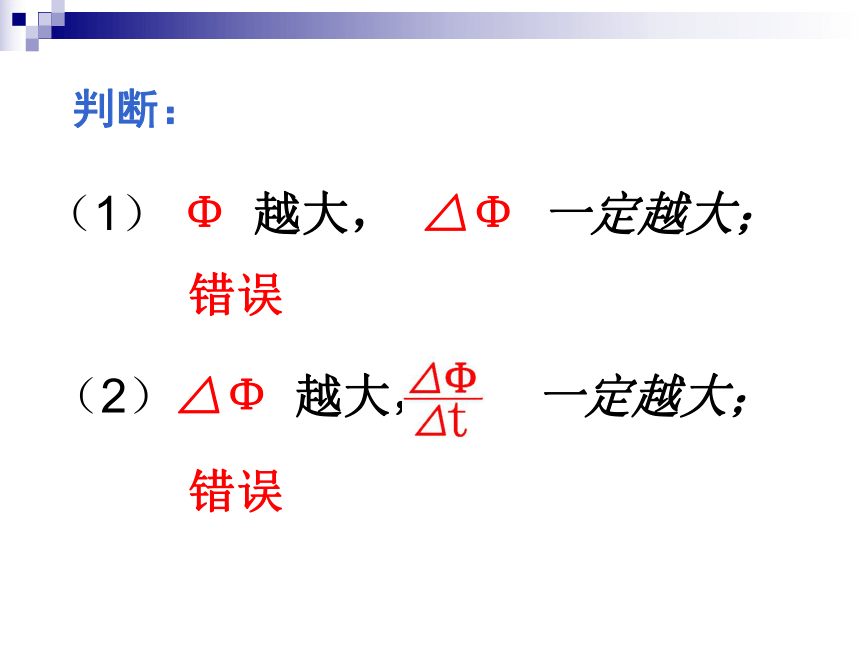

单位,Wb/s注:这里的△Φ都取绝对值,只反映感应电动势的大小,不涉及方向。单位,Wb区分Φ、 △Φ 和判断:(1) Φ 越大, △Φ 一定越大;(2)△Φ 越大, 一定越大;错误错误V:表示速度△V: 表示速度的变化量表示速度变化的快慢,
即单位时间内速度的变化量,
定义为速度变化率。二、法拉第电磁感应定律  电路中感应电动势的大小,跟穿过这一电路的磁通量的变化率成正比 。1、内容:2、公式:E的单位:伏特(V)思考题: 当闭合电路中的线圈匝数是n匝时,感应电动势大小的表达式又怎么写呢?一般表达式:1匝线圈n 匝线圈n匝线圈中的每一匝线圈内的磁通量变化率都是 。感应电动势分为平均感应电动势和瞬时感应电动势两种情况根据表达式 计算的是?t时间内的平均感应电动势只有当?t→0时,E才是某一时刻的瞬时感应电动势,高中阶段不作要求。说明:练习:关于电磁感应,下述说法正确的是 ( )
A.穿过线圈的磁通量越大,感应电动势越大
B.穿过线圈的磁通量为零,感应电动势一定 为零
C.穿过线圈的磁通量的变化越大,感应电动 势越大
D.穿过线圈的磁通量变化越快,感应电动势 越大D例题1、 有一个1000匝的线圈,在0.4s内通过它的磁通量从0 .02Wb增加到0.09Wb,求线圈中的感应电动势。如果线圈的电阻是10?,把一个电阻为990?的电热器连接在它的两端,通过电热器的电流是多大?175V 0.175A三、导线切割磁感线时的感应电动势导体切割磁感线时,感应电动势如何计算呢? 如右图,闭合电路的一部分导体ab处于匀强磁场中,磁感应强度为B,ab的长度为L,以速度v匀速向右切割磁感线,求产生的感应电动势。v?t求得E=BLV感应电动势(V)磁感应强度(T)导体棒的有效长度(m)垂直切割速度(m/s)若导体斜切磁感线(θ为v与B夹角) (若导线运动方向与导线本身垂直,但跟磁感强度方向有夹角)说明:1、导线的长度L应为有效长度2、速度V为平均值(瞬时值),E就为平均值(瞬时值)3、该公式是法拉第电磁感应定律公式的一种特殊形式。例题2、当航天飞机在环绕地球的轨道上飞行时,从中释放一颗卫星,卫星与航天飞机保持相对静止,两者用导电缆绳相连,这种卫星称为绳系卫星,利用它可以进行多种科学实验。
现有一颗绳系卫星在地球赤道上空沿东西方向运行。卫星位于航天飞机正上方,它与航天飞机间的距离是20.5km,卫星所在位置的地磁场为B=4.6×10-5T,沿水平方向由南向北。如果航天飞机和卫星的运行速度是7.6km/s,求缆绳中的感应电动势。7200V练习:如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab以水平初速度v0抛出,设运动的整个过程中棒的取向不变且不计空气阻力,则金属棒在运动过程中产生的感应电动势大小将 ( )
A.越来越大
B.越来越小
C.保持不变
D.无法确定C谢谢光临和指导!再见!
