第十五章电功和电热讲学稿

沛县魏庙中学九年级物理讲学稿 班级　　姓名 号数

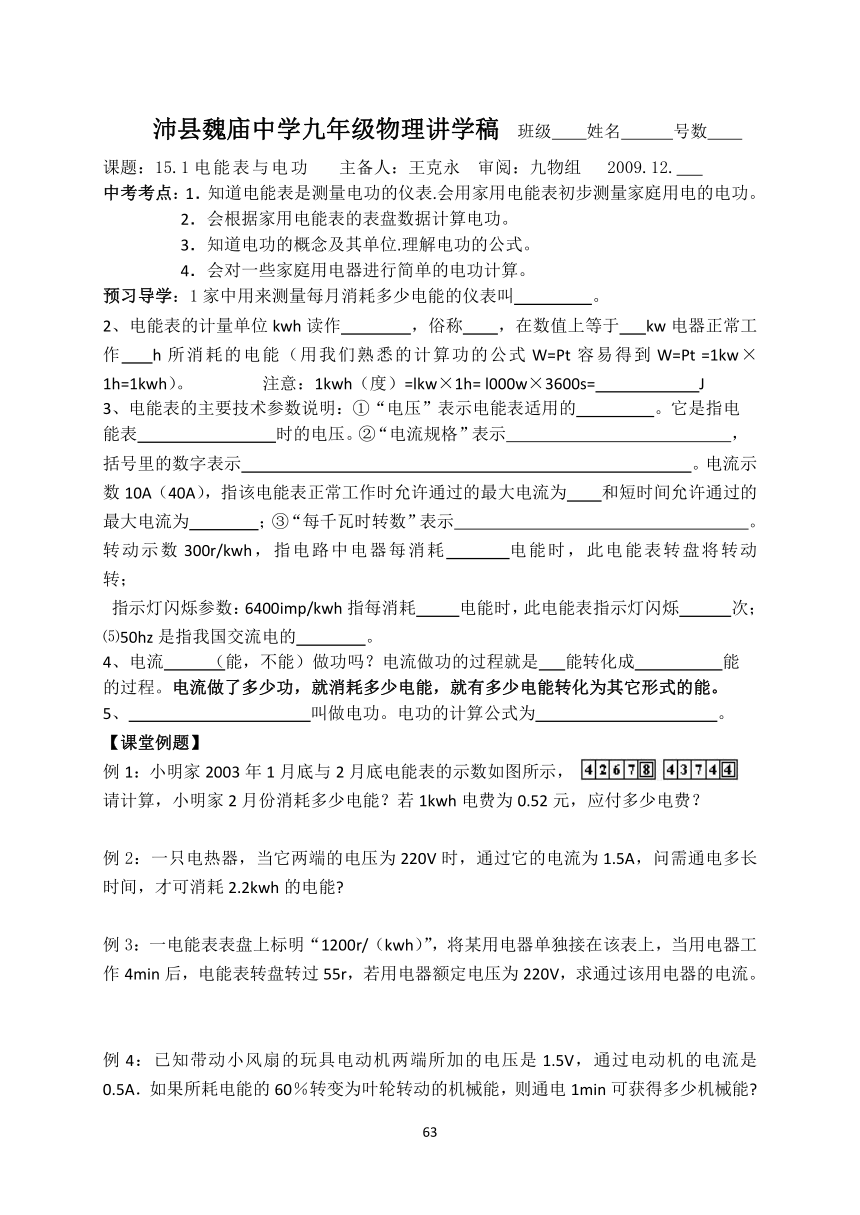

课题：15.1电 能 表 与 电 功 主备人：王克永 审阅：九物组 2009.12.
中考考点：1．知道电能表是测量电功的仪表.会用家用电能表初步测量家庭用电的电功。
2．会根据家用电能表的表盘数据计算电功。
3．知道电功的概念及其单位.理解电功的公式。
4．会对一些家庭用电器进行简单的电功计算。
预习导学：1家中用来测量每月消耗多少电能的仪表叫 。
2、电能表的计量单位kwh读作 ，俗称 ，在数值上等于 kw电器正常工作 h所消耗的电能（用我们熟悉的计算功的公式W=Pt容易得到W=Pt =1kw×1h=1kwh）。 注意：1kwh（度）=lkw×1h= l000w×3600s= J
3、电能表的主要技术参数说明：①“电压”表示电能表适用的 。它是指电能表 时的电压。②“电流规格”表示 ，
括号里的数字表示 。电流示数10A（40A），指该电能表正常工作时允许通过的最大电流为 和短时间允许通过的最大电流为 ；③“每千瓦时转数”表示 。
转动示数300r/kwh，指电路中电器每消耗 电能时，此电能表转盘将转动 转；
指示灯闪烁参数：6400imp/kwh指每消耗 电能时，此电能表指示灯闪烁 次；
⑸50hz是指我国交流电的 。
4、电流 （能，不能）做功吗？电流做功的过程就是 能转化成 能的过程。电流做了多少功，就消耗多少电能，就有多少电能转化为其它形式的能。
5、 叫做电功。电功的计算公式为 。
【课堂例题】
例1：小明家2003年1月底与2月底电能表的示数如图所示，
请计算，小明家2月份消耗多少电能？若1kwh电费为0.52元，应付多少电费？
例2：一只电热器，当它两端的电压为220V时，通过它的电流为1.5A，问需通电多长时间，才可消耗2.2kwh的电能
例3：一电能表表盘上标明“1200r/（kwh）”，将某用电器单独接在该表上，当用电器工作4min后，电能表转盘转过55r，若用电器额定电压为220V，求通过该用电器的电流。
例4：已知带动小风扇的玩具电动机两端所加的电压是1.5V，通过电动机的电流是0.5A．如果所耗电能的60％转变为叶轮转动的机械能，则通电1min可获得多少机械能

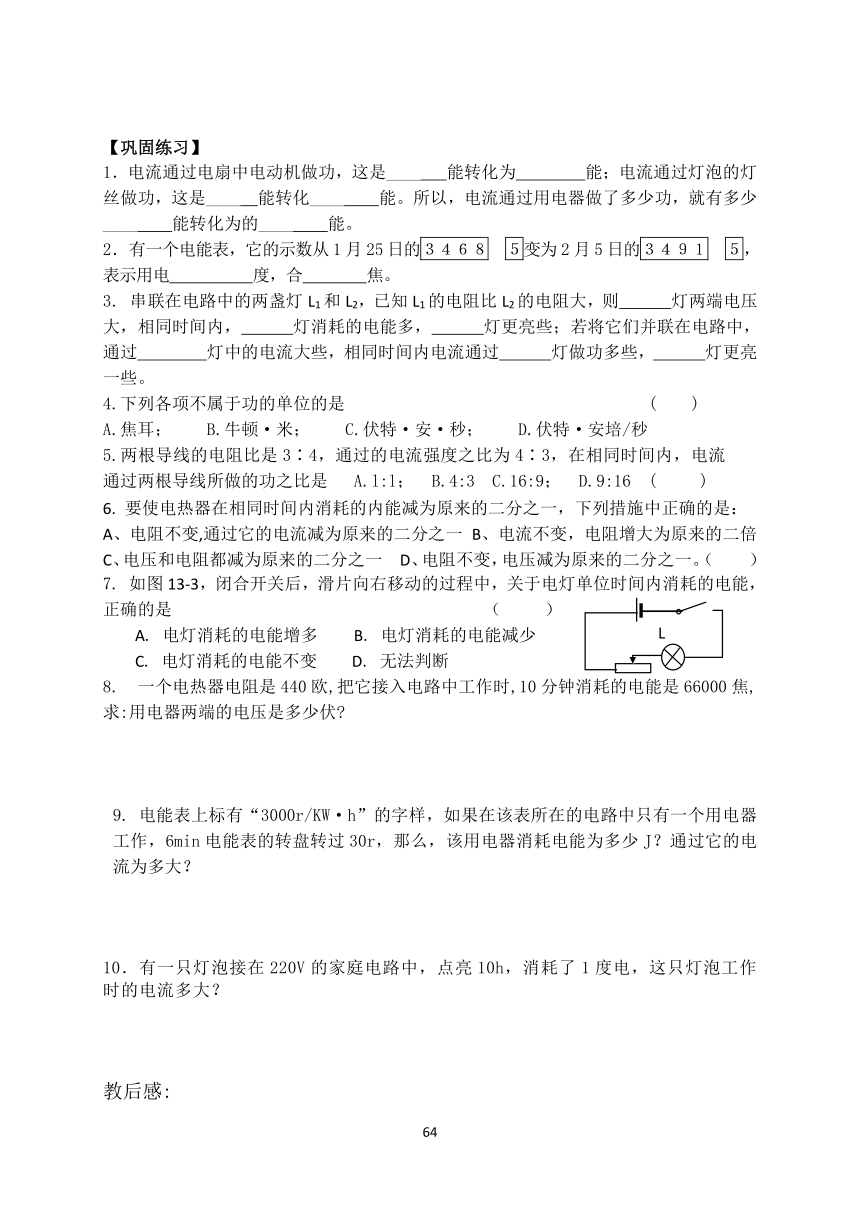

【巩固练习】
1．电流通过电扇中电动机做功，这是____ 能转化为 能；电流通过灯泡的灯丝做功，这是____ 能转化____ 能。所以，电流通过用电器做了多少功，就有多少____ 能转化为的____ 能。
2．有一个电能表，它的示数从1月25日的３４６８　５变为2月5日的３４９１　５，表示用电　　　　　度，合 焦。
3. 串联在电路中的两盏灯L1和L2，已知L1的电阻比L2的电阻大，则　　　灯两端电压大，相同时间内，　　　灯消耗的电能多，　　　灯更亮些；若将它们并联在电路中，通过　　　　灯中的电流大些，相同时间内电流通过　　　灯做功多些，　　　灯更亮一些。
4.下列各项不属于功的单位的是 ( )
A.焦耳； B.牛顿·米； C.伏特·安·秒； D.伏特·安培/秒
5.两根导线的电阻比是3∶4，通过的电流强度之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是 A.l:l； B.4:3 C.16:9； D.9:16 ( )
6. 要使电热器在相同时间内消耗的内能减为原来的二分之一，下列措施中正确的是：
A、电阻不变,通过它的电流减为原来的二分之一 B、电流不变，电阻增大为原来的二倍
C、电压和电阻都减为原来的二分之一 D、电阻不变，电压减为原来的二分之一。（　　）
7. 如图13-3，闭合开关后，滑片向右移动的过程中，关于电灯单位时间内消耗的电能，正确的是 （ ）
A. 电灯消耗的电能增多 B. 电灯消耗的电能减少
C. 电灯消耗的电能不变 D. 无法判断
8. 一个电热器电阻是440欧,把它接入电路中工作时,10分钟消耗的电能是66000焦,求:用电器两端的电压是多少伏
9. 电能表上标有“3000r/KW·h”的字样，如果在该表所在的电路中只有一个用电器工作，6min电能表的转盘转过30r，那么，该用电器消耗电能为多少J？通过它的电流为多大？
10．有一只灯泡接在220V的家庭电路中，点亮10h，消耗了1度电，这只灯泡工作时的电流多大？
教后感:
沛县魏庙中学九年级物理讲学稿 班级　　姓名 号数

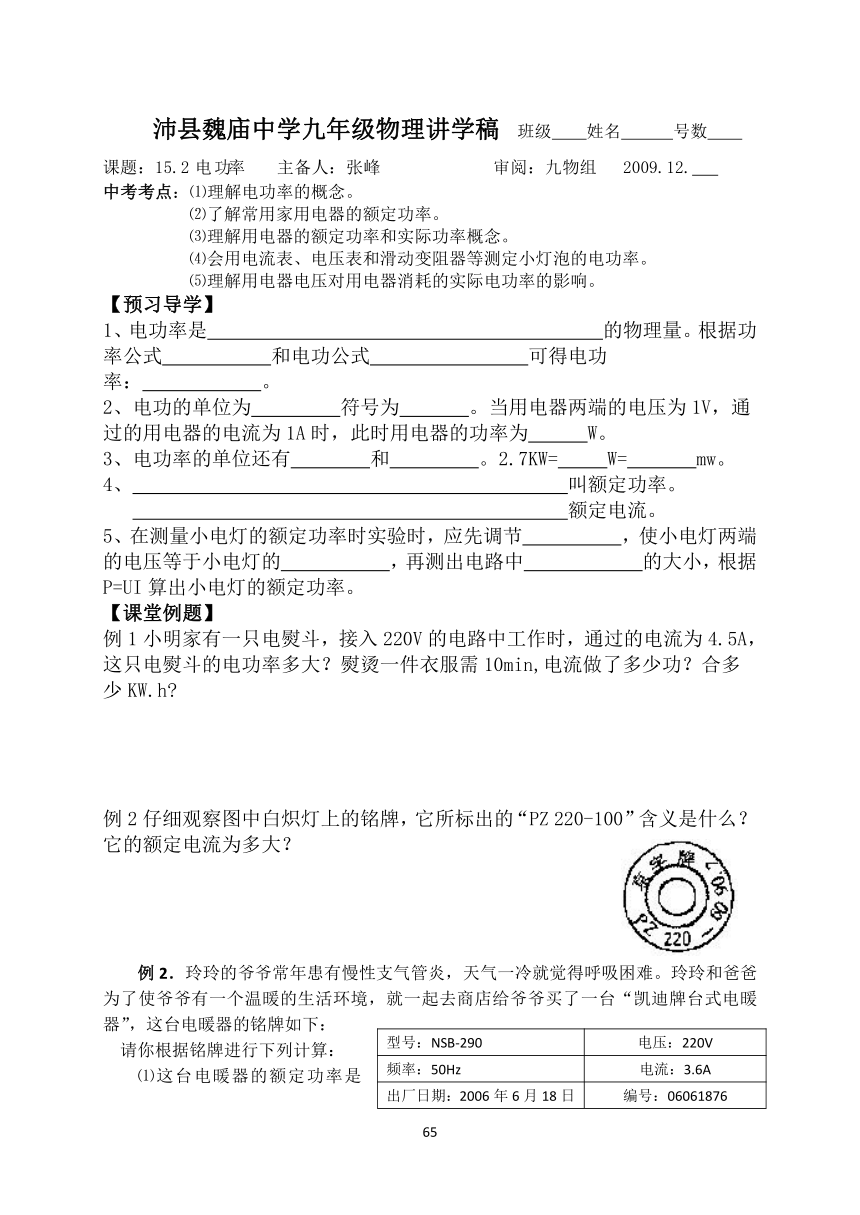

课题：15.2 电 功率 主备人：张峰 审阅：九物组 2009.12.
中考考点：⑴理解电功率的概念。
⑵了解常用家用电器的额定功率。
⑶理解用电器的额定功率和实际功率概念。
⑷会用电流表、电压表和滑动变阻器等测定小灯泡的电功率。
⑸理解用电器电压对用电器消耗的实际电功率的影响。
【预习导学】
1、电功率是 的物理量。根据功率公式 和电功公式 可得电功率： 。
2、电功的单位为 符号为 。当用电器两端的电压为1V，通过的用电器的电流为1A时，此时用电器的功率为 W。
3、电功率的单位还有 和 。2.7KW= W= mw。
4、 叫额定功率。
额定电流。
5、在测量小电灯的额定功率时实验时，应先调节 ，使小电灯两端的电压等于小电灯的 ，再测出电路中 的大小，根据
P=UI算出小电灯的额定功率。
【课堂例题】
例1小明家有一只电熨斗，接入220V的电路中工作时，通过的电流为4.5A，这只电熨斗的电功率多大？熨烫一件衣服需10min,电流做了多少功？合多少KW.h
例2仔细观察图中白炽灯上的铭牌，它所标出的“PZ 220-100”含义是什么？它的额定电流为多大？
型号：NSB-290 电压：220V
频率：50Hz 电流：3.6A
出厂日期：2006年6月18日 编号：06061876
例2．玲玲的爷爷常年患有慢性支气管炎，天气一冷就觉得呼吸困难。玲玲和爸爸为了使爷爷有一个温暖的生活环境，就一起去商店给爷爷买了一台“凯迪牌台式电暖器”，这台电暖器的铭牌如下：
请你根据铭牌进行下列计算：
⑴这台电暖器的额定功率是多少？

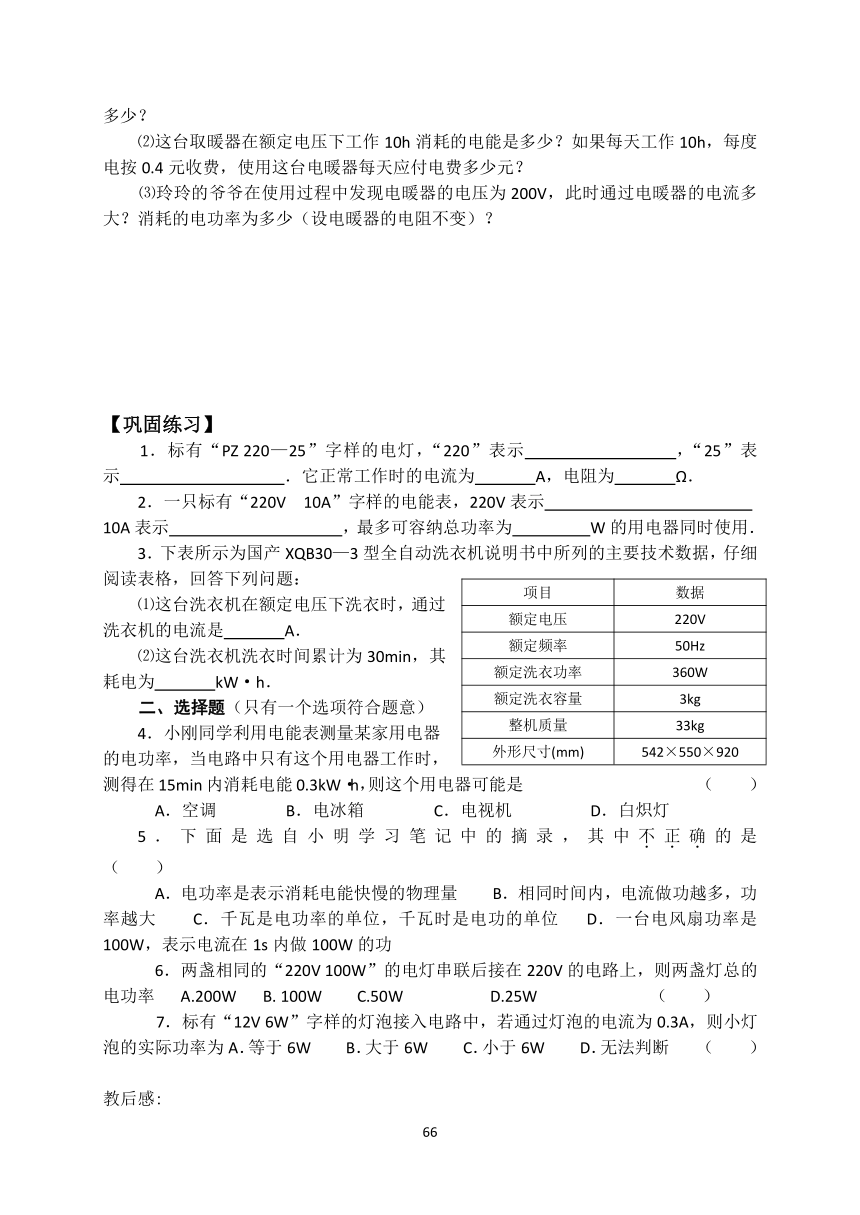

⑵这台取暖器在额定电压下工作10h消耗的电能是多少？如果每天工作10h，每度电按0.4元收费，使用这台电暖器每天应付电费多少元？
⑶玲玲的爷爷在使用过程中发现电暖器的电压为200V，此时通过电暖器的电流多大？消耗的电功率为多少（设电暖器的电阻不变）？
【巩固练习】
1．标有“PZ 220—25”字样的电灯，“220”表示 ，“25”表示 ．它正常工作时的电流为 A，电阻为 Ω．
2．一只标有“220V 10A”字样的电能表，220V表示
10A表示 ，最多可容纳总功率为 W的用电器同时使用．
项目 数据
额定电压 220V
额定频率 50Hz
额定洗衣功率 360W
额定洗衣容量 3kg
整机质量 33kg
外形尺寸(mm) 542×550×920
3．下表所示为国产XQB30—3型全自动洗衣机说明书中所列的主要技术数据，仔细阅读表格，回答下列问题：
⑴这台洗衣机在额定电压下洗衣时，通过洗衣机的电流是 A．
⑵这台洗衣机洗衣时间累计为30min，其耗电为 kW·h．
二、选择题（只有一个选项符合题意）
4．小刚同学利用电能表测量某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min内消耗电能0.3kW·h，则这个用电器可能是 （ ）
A．空调 B．电冰箱 C．电视机 D．白炽灯
5．下面是选自小明学习笔记中的摘录，其中不正确的是 （ ）
A．电功率是表示消耗电能快慢的物理量 B．相同时间内，电流做功越多，功率越大 C．千瓦是电功率的单位，千瓦时是电功的单位 D．一台电风扇功率是100W，表示电流在1s内做100W的功
6．两盏相同的“220V 100W”的电灯串联后接在220V的电路上，则两盏灯总的电功率 A.200W B. 100W C.50W D.25W （ ）
7．标有“12V 6W”字样的灯泡接入电路中，若通过灯泡的电流为0.3A，则小灯泡的实际功率为A．等于6W B．大于6W C．小于6W D．无法判断 （ ）
教后感:
沛县魏庙中学九年级物理讲学稿 班级　　姓名 号数
课题：15.3 电热器 电流的热效应 主备人：杜法夏 审阅：九物组 2009.12.
中考考点：1．知道电流的热效应.
2．知道一般电热器的工作原理及其应用.
3．理解焦耳定律、公式及适用条件.
4．会对一些家庭电热器进行简单的计算.
【预习导学】
1、 叫电热器。常见的电热器有 等。⑵电热器是利用 制成的。
2、电热器有许多优点： ，有的还可以方便地 温度。
3、电流通过电热器所产生的热量的多少与 因素有关。
4、由于电热器通电产生的热量可能与多个因素有关，因此应当采用 法进行研究。
5、焦耳定律的内容：
。
【课堂例题】
例1 电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电线却不热，这是因为
A．通过电炉上的电流比通过输电线上的电流大
B．电炉丝的电阻比电线的电阻大得多
C．电炉丝金属的比热容与输电线的比热容不同
D．以上三种说法都有道理 （ ）
例2．两个电阻阻值之比R1∶R2＝２∶３，若把它们串联在电路中，相同时间内R1、R2产生的热量之比Q１∶Q２＝　　　 　　　；若把它们并联在电路中，相同时间内产生的热量之比　Q１′∶Q２′= 。
计算过程：解
例3、（09年江苏省中考）下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．
××牌电烤箱
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
电源频率 50Hz
求：（1）电烤箱在高温挡正常工作10min
所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中
的电流和R1的功率．
【巩固练习】
1、 填空题
1、在图1所示的实验电路中，R1、R2是两个电阻圈，R1的阻值大于R2的阻值，电阻圈上各夹一根火柴. 接通电路，一会儿观察到两电阻圈上的火柴先后被点燃，这说明电流通过电阻时会产生热，将 能转化为 能. 若继续进行以下实验：
(1)断开开关，待两个电阻圈完全冷却，再重新各夹一根火
柴，使变阻器接入电路的阻值较大. 接通电路，经历时间
t1，R1上的火柴先被点燃. 这说明，在电流和通电时间
相同的情况下， __________越大，产生的 越多.
(2)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，
使变阻器接入电路的阻值较小. 接通电路，经历时间t2，R1上的火柴先被点燃，比较发现t2小于t1. 由此推理，在电阻和通电时间相同的情况下，_________越大，产生的 越多。
2、电热既有消极危害的一面，也有积极可利用的一面。各类 就是利用电流来加热的设备，常见的有 、 、 等．
2.一个20Ω的电阻，通过0.5A的电流2min，电阻上消耗 J的电能，释放热量 J.
3.有一种家用电熨斗的规格为“220V 300W”这种电熨斗内部电热丝的电阻是 Ω.如果在额定电压下工作，1min内将产生 J的热量.
二、选择题
4.下列几种家用电器中不属于电热器的是 （ ）
A.电炉 B.电熨斗 C.收音机 D.电烙铁
5.电冰箱、电视机、电风扇等用电器的后面分别装有铁片或制成空格状，这样做的
目的 A.为了用电器的美观 B.为了防止用电器漏电 （ ）
C.为了防止用电器聚集热量 D.为了节约用电器的制作材料
6.若下列各用电器的额定功率都相等，正常工作时，释放热量最多的是 （ ）
A.电视机 B.白炽灯 C.电烙铁 D.电风扇
7．两根完全相同的电热丝，串联起来接在家庭电路上烧开4kg的一壶水需24min，若把它们并联起来烧开同样一壶水，需要的时间为 （ ）
A．6min Ｂ．12min Ｃ．24min Ｄ．48min
教后感：
沛县魏庙中学九年级物理讲学稿 班级　　姓名 号数
课题：15.3 家庭安全用电 主备人：刘林明 审阅：九物组 2009.12.
中考考点：1. 知道家庭电路中造成熔丝熔断的原因.
2. 知道熔丝(保险丝)的作用.
3. 会根据实际电路的需要，正确选用和安装熔丝的方法.
4. 知道安全电压。了解常见的几种触电情况和避免触电的方法.
5. 理解家庭电路的组成及其主要部分的作用.
6. 知道家庭电路中各电学器件的符号，会画简单的家庭电路图.
7. 知道火线与零线，会使用测电笔正确辨认火线和零线.
8. 知道安全用电的常识，知道常用的触电急救知识.
【预习导学】1. 家庭电路主要由
等元件组成.
2. 家庭电路失火的原因是电压过高、用电器电流超载及线路中某处接触不良造成该处电阻加大而使局部线路过热.
3. 熔丝：
⑴熔丝是由 较大、但 较低的铅锑合金制成的.
⑵熔丝的作用是 。
⑶更换熔丝时，要换成规格合适的熔丝， （能、不能）用铜丝或铁丝代替。
4. 触电是指： 。
⑴单线触电： 。
⑵双线触电： 。
5. 测电笔： 的电工工具.使用时，用手接触 金属体，笔尖接触 ，如果氖管发光，表示接触的是 线；若氖管不发光，表示接触的是 线.
6. 安全用电常识：
(1)一般情况下，人体的安全电压 。
(2) 安全用电的四不原则：不接触 ；不靠近 ；不弄湿
；不损坏 。
(3) 处理触电事故，首先切断 若有人触电，先切断电源,或用绝缘体使人脱离电源线；因电引起的火灾,要先切断电源,再泼水救火,一定不能带电泼水救火.
【课堂例题】
例1在家庭电路中，电能表总要装在总开关之前，这是因为
。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为_ ___ _。在家庭电路中，各照明设备和插座间采用并联，这是为了 。家庭电路中安装插座的好处是 。
例2某同学家电能表的规格是5(10)A220V，他家已有40W灯2盏，80W彩电1台，120W洗衣机一台，当这些电器同时使用时，能否再接一只800W的电饭煲使用？
例3发现电线起火，应采用下面哪种方法？ [ ]
　　A．用水扑灭火。　 B．迅速拉下开关，切断电源。
　　C．用小刀或剪刀切断电源。 D．找电工处理。
【巩固练习】
1．请在图10所示的照明电路上,标出火线、零线,并按安全用电的原则,连接好电路中的相关元器件.
　图10 　　　 图11
2．将图11中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。
3．如图12是刚安装的家庭电路的电路图，电工师傅为了检验电路是否出现短路，在准备接入保险丝的A．B两点间先接入一盏“PZ200-15”的检验灯
（1）断开开关S1，闭合开关S2，检验灯正常发光：
（2）断开开关S2，闭合开关S1，发现检验灯发光较暗，
根据以上现象，你可以判断出 　　　　（选填“L1”或“L2”或“没有”）发生短路。　 图12
2．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是 (　　　)
A．用电器消耗的电能过多 　　B．用电器的总功率过大
C．用电器工作时间过长 　　　D．用电器的总电阻过大
3．下列做法中符合安全用电的是 ( 　　 ) A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服 D．家用电器的金属外壳要接地线
4．关于家庭电路的下列说法，正确的是（　　　）
A．家庭电路的电压是380V B．家庭电路中的用电器都是串联的 C．用湿手搬动电路中的开关是安全的 D．保险丝熔断可能是由于电路的总功率过大造成的
教后感：
