课件16张PPT。电势差一、电势差与电势的关系
二、静电力做功与电势差的关系
三、电势差的另一种定义方法-比值定义法
四、小结
五、板书设计：电势差 设计说明一、电势差与电势的关系1、电势差：【定义】电荷q在电场力作用下由A点移到另一点B的过程中，电场力做的功WAB与电荷量q的比值，叫A、B两点之间的电势差UAB。
电场中两点间电势的差值，也叫电压

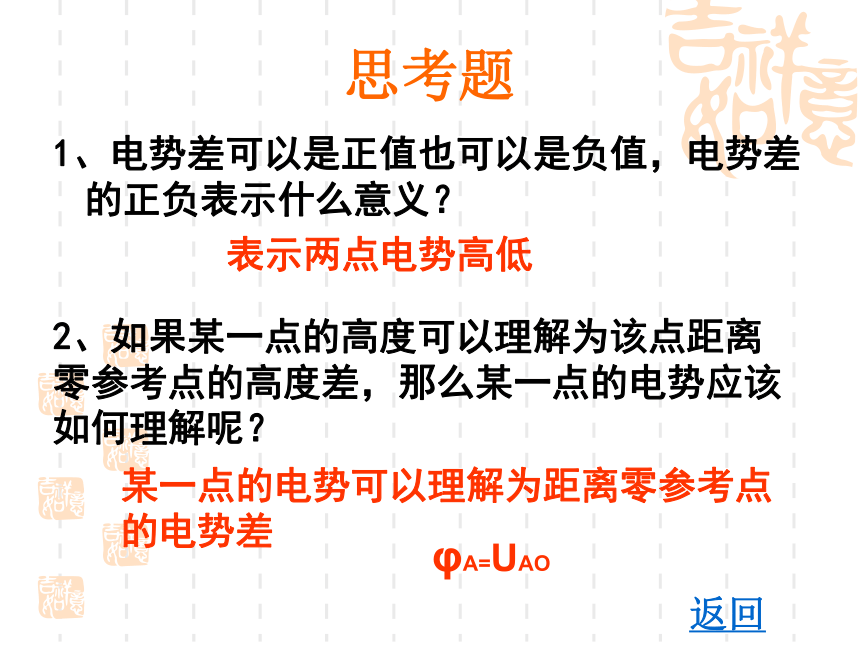

则有或者表示成显然思考题思考题1、电势差可以是正值也可以是负值，电势差的正负表示什么意义？
表示两点电势高低2、如果某一点的高度可以理解为该点距离
零参考点的高度差，那么某一点的电势应该
如何理解呢？某一点的电势可以理解为距离零参考点

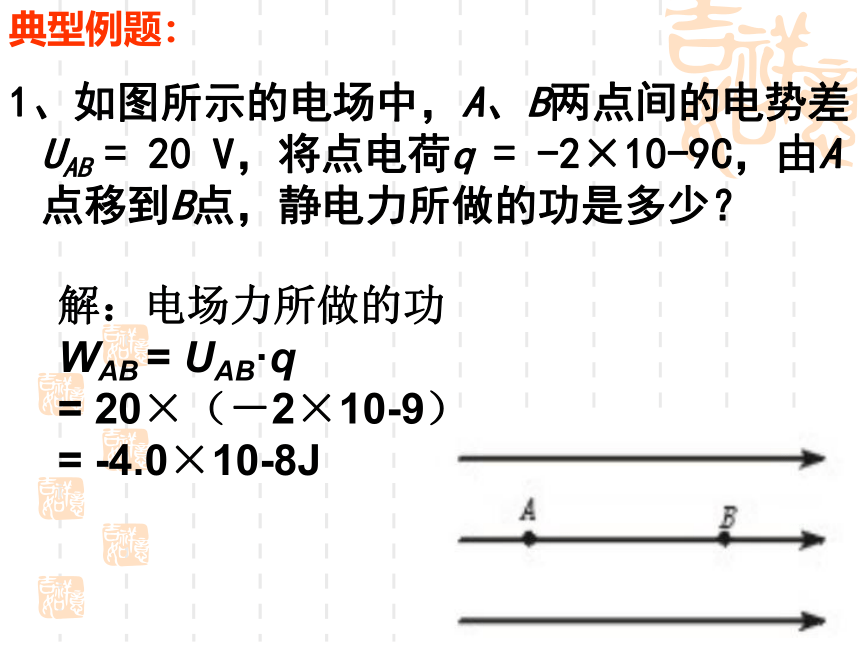

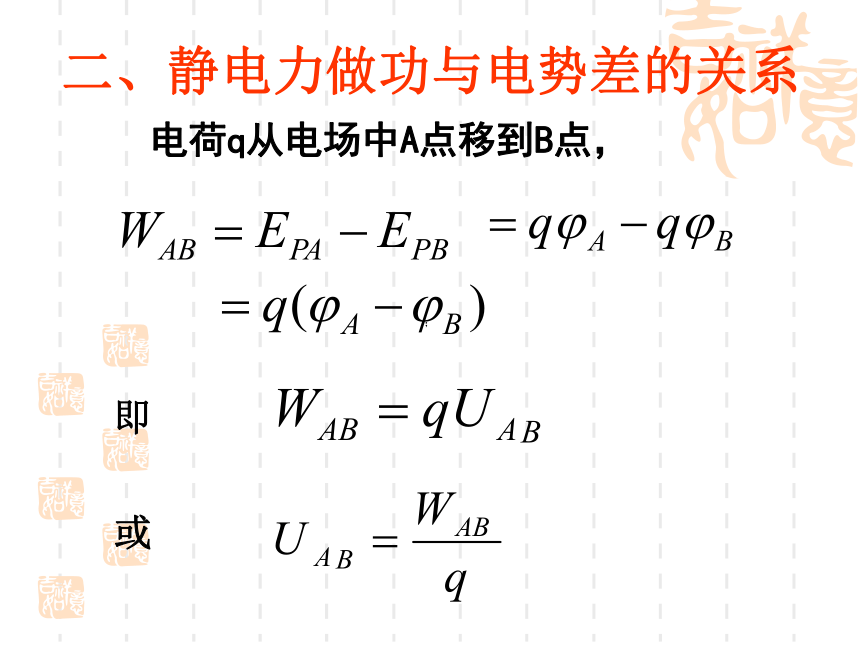

的电势差φA=UAO返回二、静电力做功与电势差的关系 电荷q从电场中A点移到B点，；即或典型例题：1、如图所示的电场中，A、B两点间的电势差UAB = 20 V，将点电荷q = -2×10-9C，由A点移到B点，静电力所做的功是多少？解：电场力所做的功
WAB = UAB·q
= 20×（－2×10-9）
= -4.0×10-8J典型例题：2、在电场中把2.0 ×10-9C的正电荷从 A点移到B点,静电力做功1.5 ×10-7J.再把这个电荷从 B点移到 C点,静电力做功-4.0 ×10-7J.A、B、C三点中哪点电势最高？哪点最低？
A、B间， B、C间， A、C间的电势差各是多少？
把-1.5 × 10-9C的电荷从A点移到C点电场力做多少功？
根据以上所得结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置据动能定理有：ΔEk=W=qU=1.6×10-19×1J
=1.6 ×10-19J
即：1ev =1.6 ×10-19J
3、在研究微观粒子常用电子伏特(eV)做能量的单位。1eV等于一个电子经过1v电压加速后所增加的动能。请推导电子伏特与焦耳的换算关系。返回电势差的另一种定义方法-比值定义法注：电场力做功有正负之分，电场力做正功WAB>0；电场力做负功，WAB<0．电荷量也有正负之分，对正电荷取q>0；对负电荷取q<0；利用该式计算时，要注意到WAB、q及UAB的正负．电势差在数值上等于移动单位正电荷所做的功说明：①此适用于任何电场。②式中ＵAB 、ＷAB 、 q都有正负，计算时都要注意各量的正负。
【提出问题】UAB由什么决定？由WAB、q决定吗？WAB由q、UAB决定吗？
【分析】UAB仅由电荷移动的两位置A、B决定，与所经路径、WAB、q均无关，但可由UAB＝计算UAB，而WAB却由q、UAB决定。这些也可由比值定义法定义概念的共性规律中得到。
【归纳总结】电势差UAB与q、WAB均无关仅与电场中A、B两位置有关。故电势差反映了电场本身的性质。
【结论】电势差的物理意义：电势差反映了电场本身的性质。 返回小结1、电势差 ：两点的电势之差，也叫电压
2、静电力做功与电势差的关系：
3、电势差UAB与q、WAB均无关，仅与电场中A、B两位置有关。故电势差反映了电场本身的性质。
4、电势差的单位：伏特 符号V 1V=1 J/C
5、电势差是标量。或1. 下列说法正确的是（ ）
A.电势差和电势一样，是相对量，与零点的选取有关
B.电势差是个标量，但是有正负之分
C.由于电场力做功跟移动电荷的路径无关，所以电势差也跟移动电荷的路径无关，只跟这两点的位置有关。
D. AB两点的电势差是恒定的，不随零电势点的不同位置而改变，所以 UAB=UBA BC2.对于电场中A、B两点，下列说法中正确的是（ ）
A.电势差的定义式UAB=WAB/q，说明两点间的电势
差UAB与电场力做功WAB成正比，与移动电荷的
电荷量q成反比。
B.A、B两点间的电势差等于将正电荷从A点移动到
B点电场力做的功。
C.将1C电荷从A点移到B点，电场力做1J的功，这
两点的电势差为1V。
D.电荷由A点移动到B点的过程中，除受电场力外，
还受其他力作用，电荷的电势能的变化就不再等
于电场力做的功。C?3.电场中，把点电荷q=+2×10-11C，由A点移到B点，电场力做功WAB=4×10-11J。A、B两点间的电势差UAB等于多少？B、A两点间的电势差UBA等于多少？解：由静电力做功与电势差的关系得 V V 4.电场中A、B 两点的电势是 A=800 V， B= -200 V，把电荷q = -1.5×10-8C由A点移到B点，电场力做了多少功？电势能是增加还是减少，增加或者减少多少？ 解：UAB=A－∴WAB=qUAB=（-1.5×10- 8）×1000
= -1.5×10-5 J
电场力做负功，则电势能增加，增加1.5×10-5JB=800-（-200）=1000 V5.带电量为+3×10-6C的粒子先后经过电场中的A、B
两点，克服电场力做功6×10-4J，已知B点电势为
50V，则（l）A、B间两点间的电势差是多少？
（2）A点的电势是多少？（3）电势能变化了多少？
（4）把电量为-3×10-6C的电荷放在A点的电势能是多少？ 解：（1）（2）φA=UAB+φB=（-200+50）V= -150V（3）因为克服电场力做功6×10-4J，所以电势能增
加了6×10-4J。（4）EpA=qφA= -3×10-6×(-150)J= 4.5×10-4J返回
