电势差与电场强度的关系15张PPT

课件15张PPT。电势差与电场强度的关系高二物理组二、教学重点：
匀强电场中电势差与电场强度的关系。
三。教学难点：

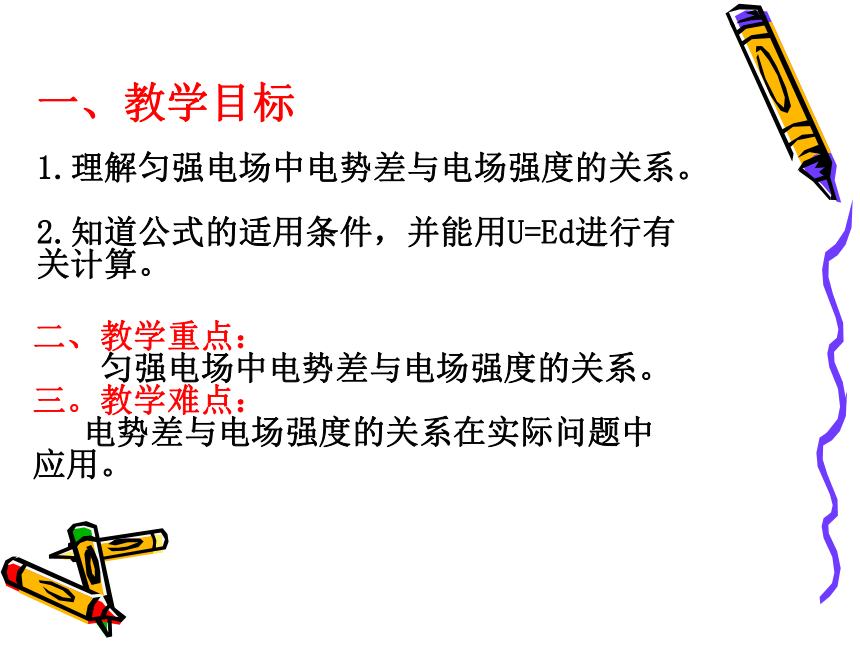

电势差与电场强度的关系在实际问题中应用。一、教学目标
1.理解匀强电场中电势差与电场强度的关系。

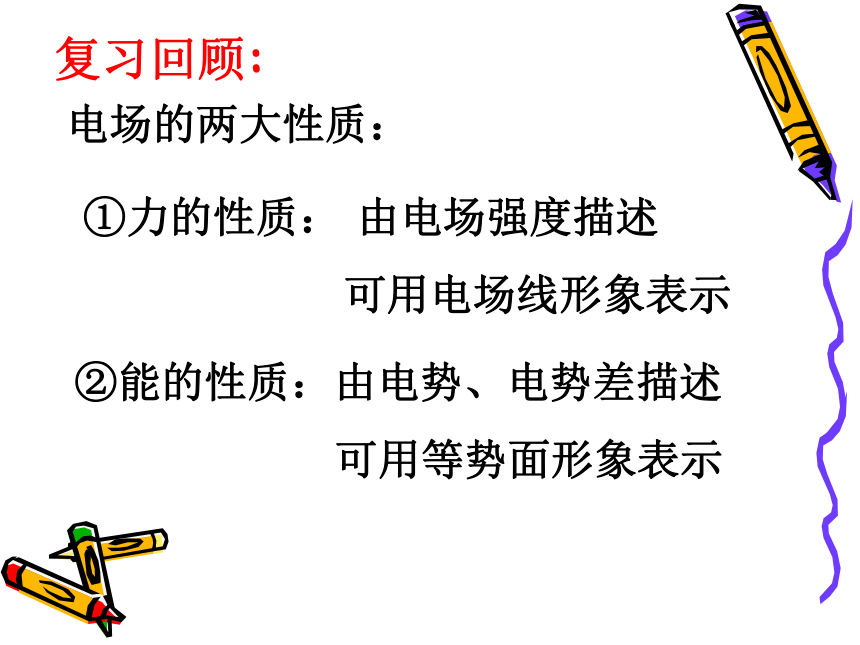

2.知道公式的适用条件，并能用U=Ed进行有关计算。电场的两大性质： 复习回顾:①力的性质： 由电场强度描述
可用电场线形象表示 ②能的性质：由电势、电势差描述

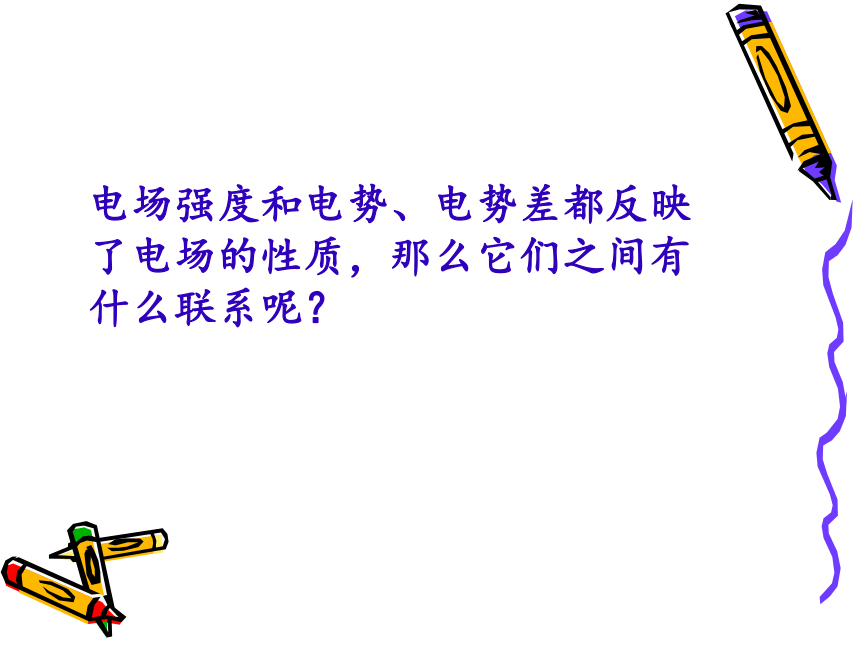

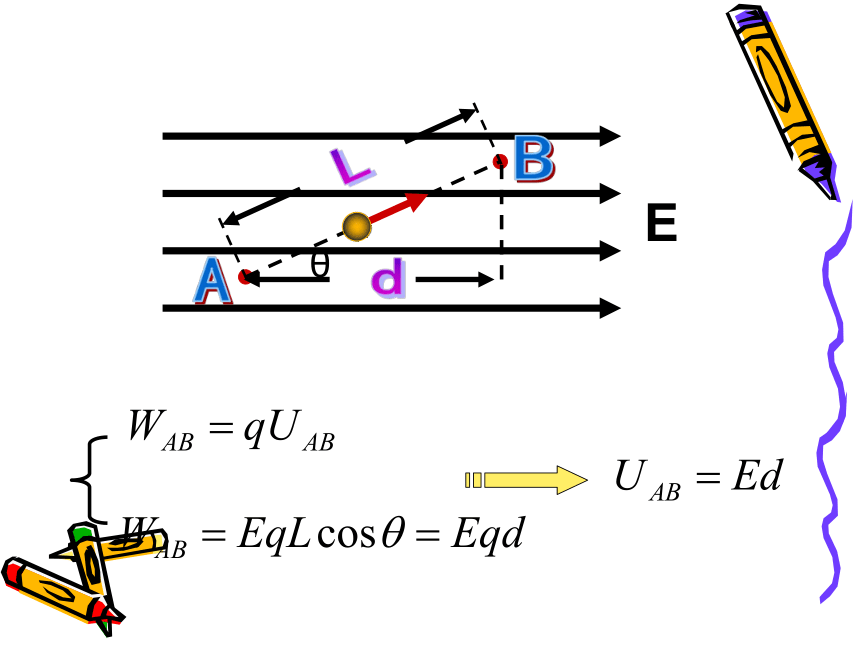

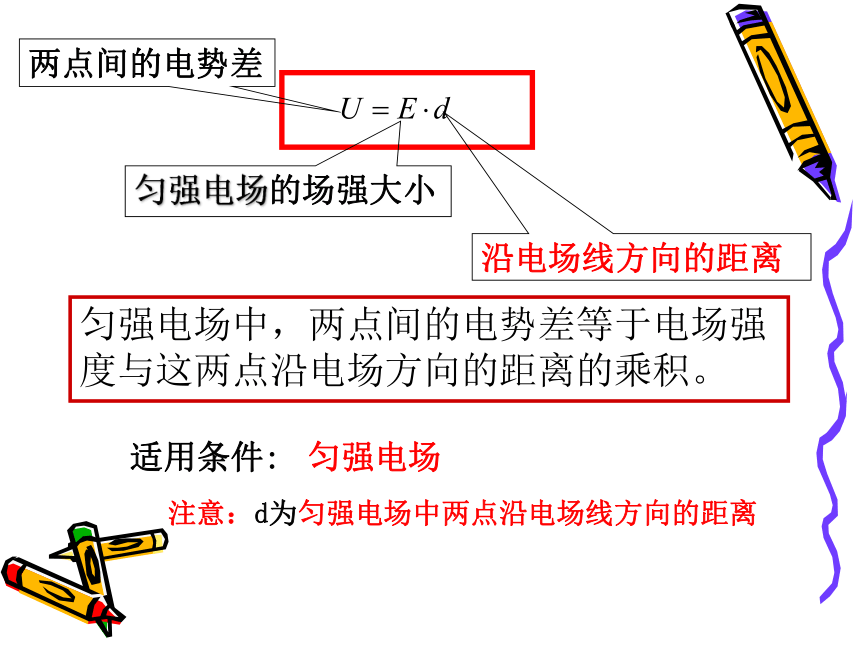

可用等势面形象表示 电场强度和电势、电势差都反映了电场的性质，那么它们之间有什么联系呢？E一、探究电场强度和电势差的关系如图，沿场强方向把正电荷q由A点移动到B点 ，设A、B两点间的距离为d，电势差为U，场强为E。则电场力所做的功EABdθ匀强电场的场强大小两点间的电势差沿电场线方向的距离适用条件:匀强电场匀强电场中，两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。注意：d为匀强电场中两点沿电场线方向的距离
二、电场强度与电势差的关系(公式变形) 物理意义：
在匀强电场中电场强度大小等于两点间电势差与两点沿电场强度方向距离的比值。
或者：电场强度在数值上等于沿电场线方向每单位距离上降低的电势。单位：伏每米（V/m） 1V/m=1N/C?三、有关于计算场强的三个公式（适用于任何电场）（只适用于点电荷产生的电场）（只适用于匀强电场）例一、如图所示, 从A等势面到B等势面的电势降落方向有多个, 其中降得最快的是哪条? 它与场强的方向有什么关系? 电势降落得最快的方向就是电场强度的方向〖答案〗AB解：（1）由WAB=EpA-EpB可知：
电势能增加0.1J，
则电场力对电荷所做的功为：
WAB=-0.1J
（2）AB两点的电势差：

（3）AB沿电场线方向的距离：
d=ABcosθ=0.01m
则电场强度为：

E=例四答案链接高考：
用E=U/d定性分析匀强电场中中电场强度与电势差的关系1、（2012海南）如图，直线上有O、a、b、c四点，ab间的距离与bc
间的距离相等。在O点处有固定点电荷，已知b点电势高于c点电势。若一带负电电荷的粒子仅在电场力作用下先从c点运动到b点， 再从b点运动到a点，则(　　)
A．两过程中电场力做的功相等
B．前一过程中电场力做的功大于后一过程中电场力做的功
C．前一过程中，粒子电势能不断减小
D．后一过程中，粒子动能不断减小
C第6节　　 电势差与电场强度的关系 一、电势与电场强度的关系 无直接关系
E大处φ不一定高；φ高处E也不一定大
E为零处φ不一定为零，φ为零处E不一定为零 二、电势差与电场强度的关系 三、比较Ｅ＝Ｆ／q　　Ｅ＝ＫＱ／r2 E=U/d
的适应条件 课堂小结作业：课后题（1）（3）下节预告：
习题课：评讲题组训练P79--80
2、灵活运用（通过本题，开拓学生思路，培养学生应用知识处理问题的灵活性）
某电场的电场线和等势面如图中的实线和虚线所示，过a、b两点等势面的电势分别是 ， ，那么a,b连线中点c的电势为 ( )A、等于-35V B、大于-35V
C、小于-35V D、无法判断B本题小结：E=U/d适用于匀强电场的计算，但对于某些非匀强电场的问题，有时也可以进行定性的分析。
