16.3 科学探究：电动机为什么会转动

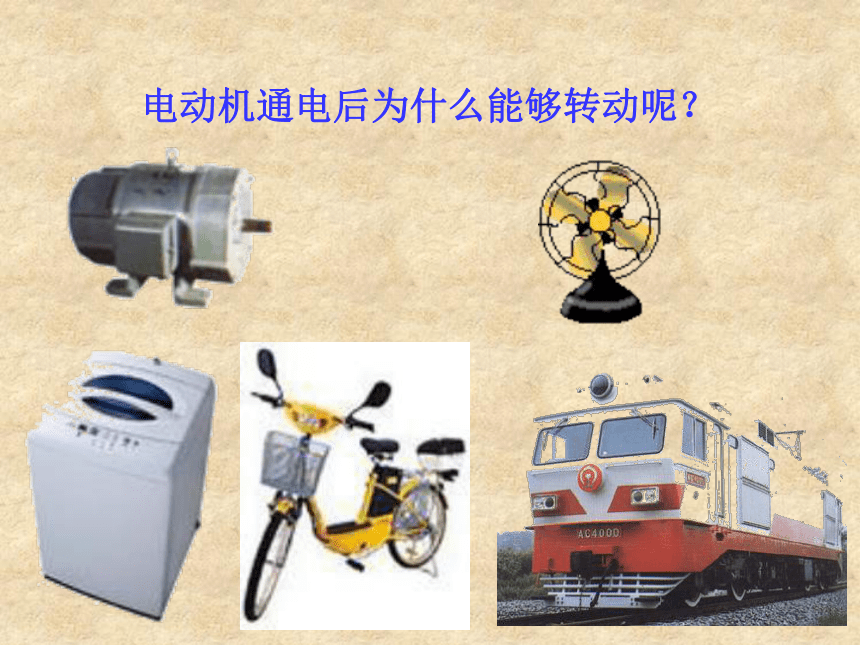

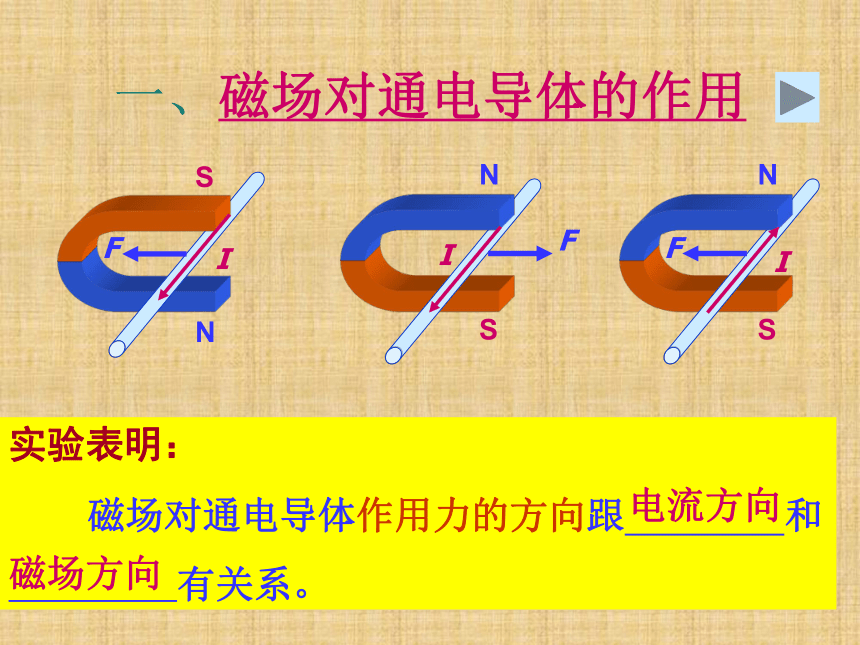

课件16张PPT。16.3 科学探究：电动机为什么会转动电动机通电后为什么能够转动呢？一、磁场对通电导体的作用实验表明：
磁场对通电导体作用力的方向跟 和

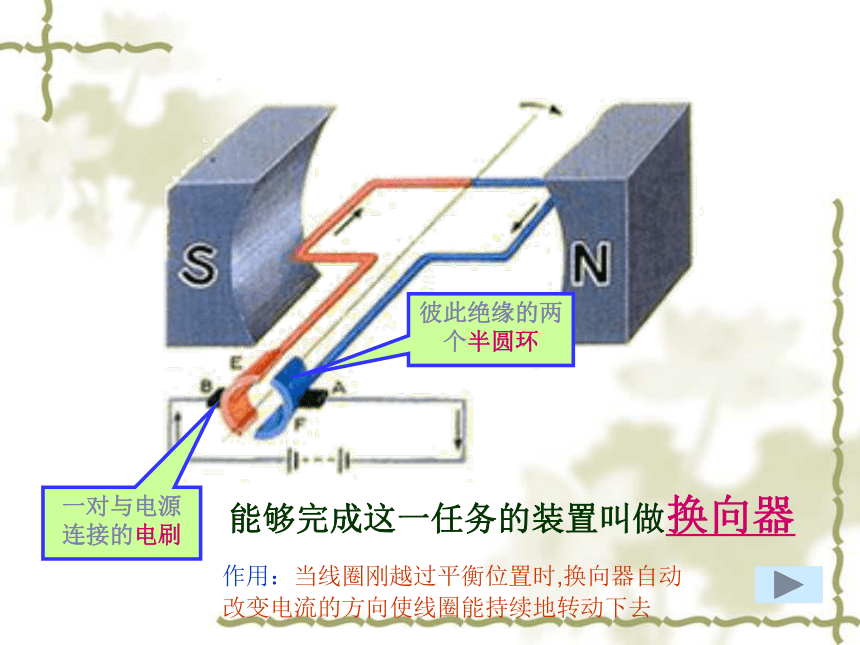

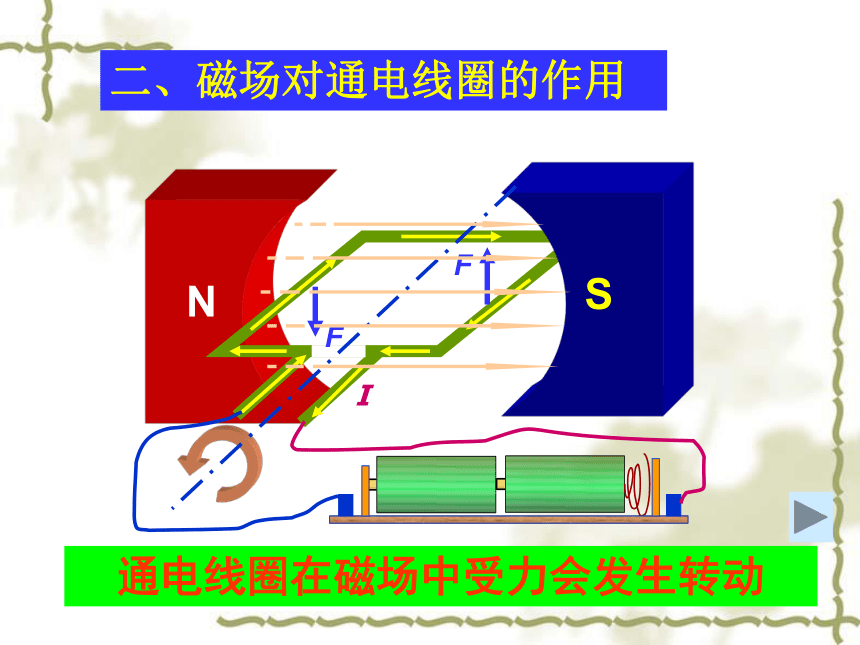

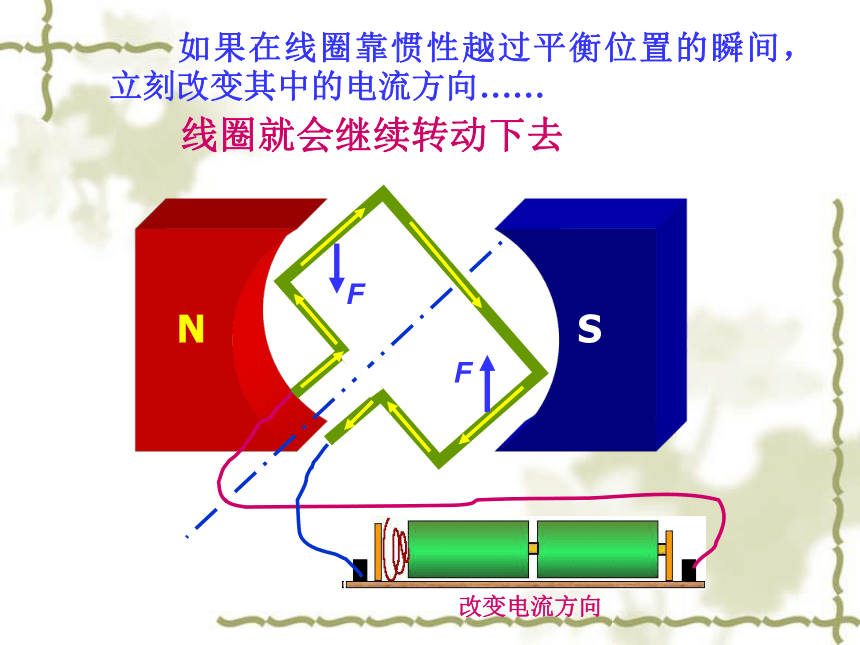

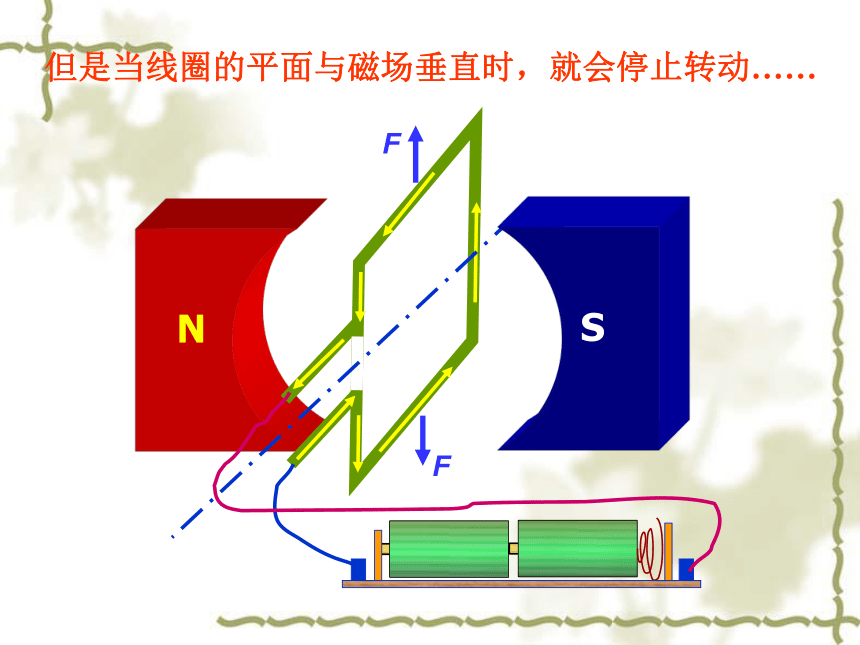

有关系。电流方向磁场方向二、磁场对通电线圈的作用通电线圈在磁场中受力会发生转动但是当线圈的平面与磁场垂直时，就会停止转动……改变电流方向 如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向……线圈就会继续转动下去能够完成这一任务的装置叫做换向器彼此绝缘的两个半圆环一对与电源连接的电刷作用：当线圈刚越过平衡位置时,换向器自动
改变电流的方向使线圈能持续地转动下去 电动机2、电动机是把电能转化为机械能的动力机器1、通电线圈在磁场磁场中受力转动是电动机的基本原理电动机的基本构造电动机转子定子小结：本节知识网络磁场对电流的作用：通电导体在磁场受
到力的作用，受力方向与
_________、________有关。
换向器的作用:每当线圈转过平衡位置 就自动改变线圈中的 _________。
电动机的工作原理：
__________________________。探究电动机的转动原理磁场方向电流方向电流方向通电线圈在磁场中受力而转动练习1．磁场对电流作用力的方向与＿＿＿＿方向和＿＿＿＿方向有关。电流磁场 2．电动机的工作原理是＿＿＿＿＿＿＿＿＿，电动机在工作过程中＿＿＿能转化为＿＿＿＿能。通电线圈在磁场中受力转动电机械 3．换向器它的作用是改变通过＿＿＿＿的电流方向，以便电动机能够连续转动。线圈 4．一台电动机，它的额定电压220伏，电功率27千瓦，正常工作时电流是多大？工作半小时消耗电能多少千瓦时？解：＝45AW＝Pt＝27千瓦×0.5时＝13.5千瓦时答：电动机正常工作时电流大小为45A，工作半小时消耗电能为13.5千瓦时。5、当线圈转过平衡位置时通过线圈里的电流为0，但线圈仍可转动，其原因是( )
A.由于线圈的重力作用 B.线圈具有惯性
C.由于换向器的作用 D.受磁场力的作用B6、一台组装齐全的直流电动机模型，接通电源后，线圈不转，用手拨动一下转子后，线圈就正常转动起来，则该电动机模型开始不转动的原因可能是( )
A.线圈正好处于平衡位置 B.电刷与换向器接触不良
C.磁铁的磁性或线圈中电流不够大 D.线圈内断路A7、电动机在许多家用电器中应用十分广泛，请你列举出三种装有电动机的家用电器的名称
_________；___________；________。 8、小刚学习了电动机后，他在家自己装配了一个玩具电动机，研究了电动机的转向与磁场方向、电流方向的关系后，接着研究影响电动机的转速的因素。研究时记录的现象如下表：
⑴分析上表记录可推测影响电动机的转速的因素可能是___________、____________。
⑵要想使一台直流电动机的转速增大，可采用的方法是( )
A.增大线圈中的电流
B.增加电动机的供电电压
C.使磁性增强
D.改变磁极的位置电流大小磁场强弱A.B.C左手定则　　伸开左手，让四指并拢且于大拇指垂直在同一平面内，让磁感线垂直穿入手心（或手心对着N极），让四指的指向与电流方向一致，则大拇指的指向就是磁场对通电导体作用力的方向。（俗称电动机定则）
