九年级物理15.2电流和电路同步练习及答案

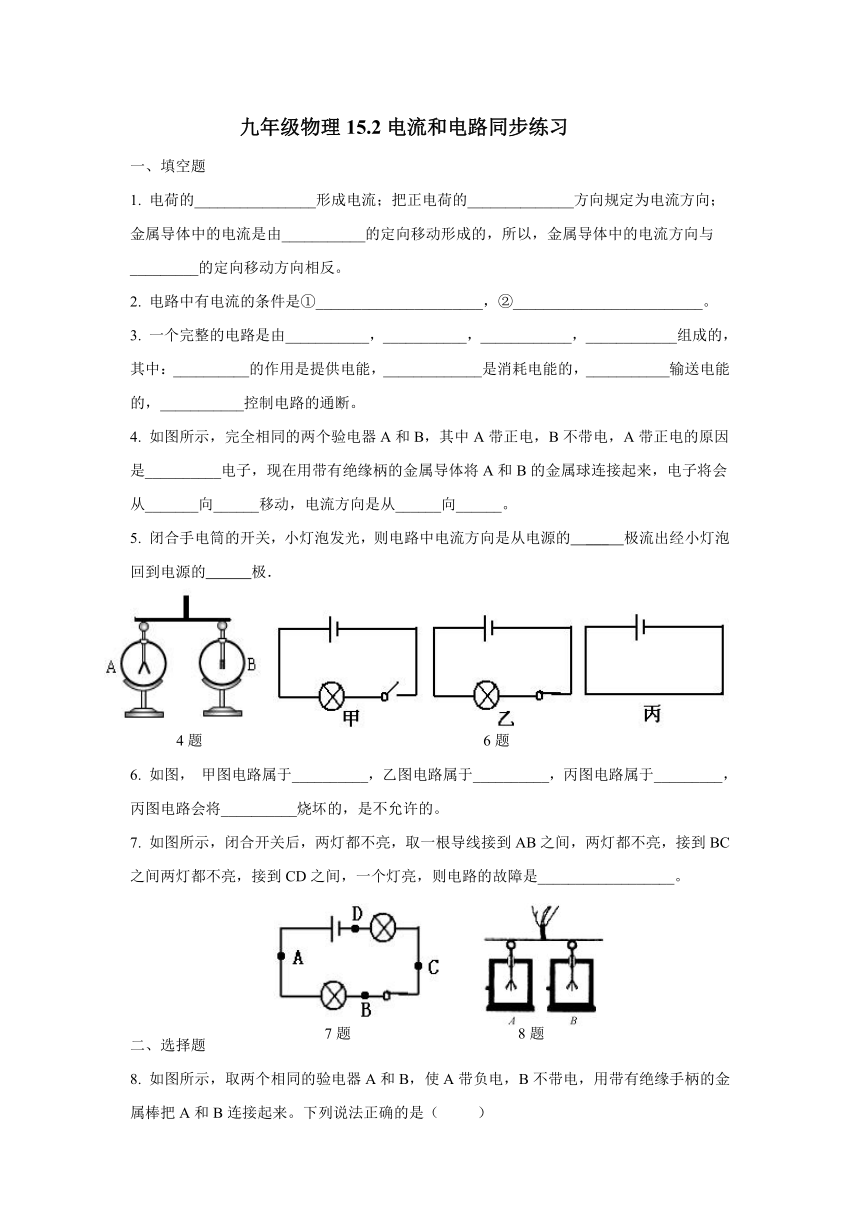

九年级物理15.2电流和电路同步练习
一、填空题
1. 电荷的________________形成电流；把正电荷的______________方向规定为电流方向；金属导体中的电流是由___________的定向移动形成的，所以，金属导体中的电流方向与
_________的定向移动方向相反。
2. 电路中有电流的条件是①______________________，②_________________________。
3. 一个完整的电路是由___________，___________，____________，____________组成的，
其中：__________的作用是提供电能，_____________是消耗电能的，___________输送电能的，___________控制电路的通断。
4. 如图所示，完全相同的两个验电器A和B，其中A带正电，B不带电，A带正电的原因是__________电子，现在用带有绝缘柄的金属导体将A和B的金属球连接起来，电子将会从_______向______移动，电流方向是从______向______。
5. 闭合手电筒的开关，小灯泡发光，则电路中电流方向是从电源的 ___ 极流出经小灯泡回到电源的 极．
6. 如图， 甲图电路属于__________，乙图电路属于__________，丙图电路属于_________，丙图电路会将__________烧坏的，是不允许的。
7. 如图所示，闭合开关后，两灯都不亮，取一根导线接到AB之间，两灯都不亮，接到BC之间两灯都不亮，接到CD之间，一个灯亮，则电路的故障是__________________。
二、选择题
8. 如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（ ）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
9.下面几种说法中正确的是（ ）
A．电路中有电源就一定会产生电流
B．电路是通路就一定会有电流
C．电路中有电流，电路中一定就有电源
D．电路中电灯发光，电路不一定是通路
10. 下列说法正确的是（ ）
A. 电荷的移动形成电流
B. 只有正电荷定向移动才能形成电流
C. 金属导体中的电流的方向与电子的定向移动方向相反
D. 电流的方向与电荷的定向移动方向相同
三、作图题
11. 将下图连接完整，能使灯泡发光，在右边方框内画出电路图
12. 在右边的方框内画出实物图的电路图
13. 改正电路，闭合开关能使灯泡发光
九年级物理15.2电流和电路同步练习答案
一、填空题
1. 定向 定向 电子 电子
2. 电路中有电源 电路是通路
3. 电源 用电器 导线 开关 电源 用电器 导线 开关
4. 得到 B A A B
5. 正极 负极
6. 断路 通路 短路 电源
7. CD之间断路
8. B 9. C 10. C
11.
12.
13.
