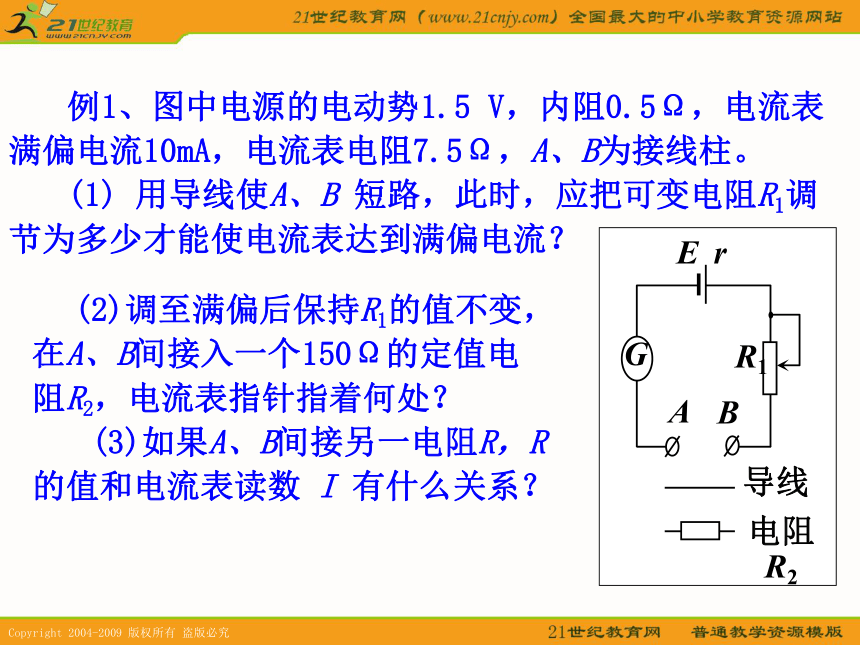

课件14张PPT。 第八节 多用电表 例1、图中电源的电动势1.5 V，内阻0.5Ω，电流表满偏电流10mA，电流表电阻7.5Ω，A、B为接线柱。
(1) 用导线使A、B 短路，此时，应把可变电阻R1调节为多少才能使电流表达到满偏电流？ (2)调至满偏后保持R1的值不变，在A、B间接入一个150Ω的定值电阻R2，电流表指针指着何处？

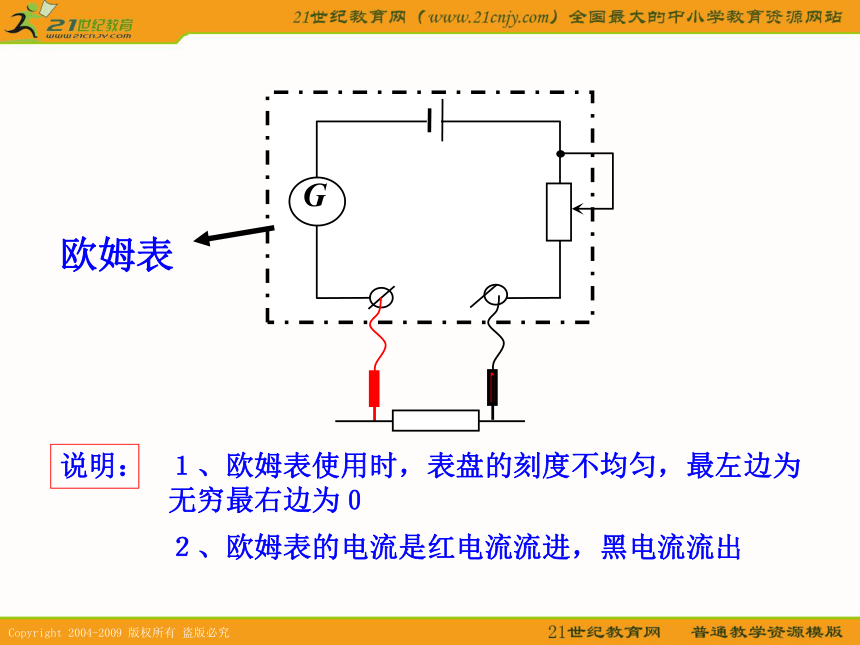

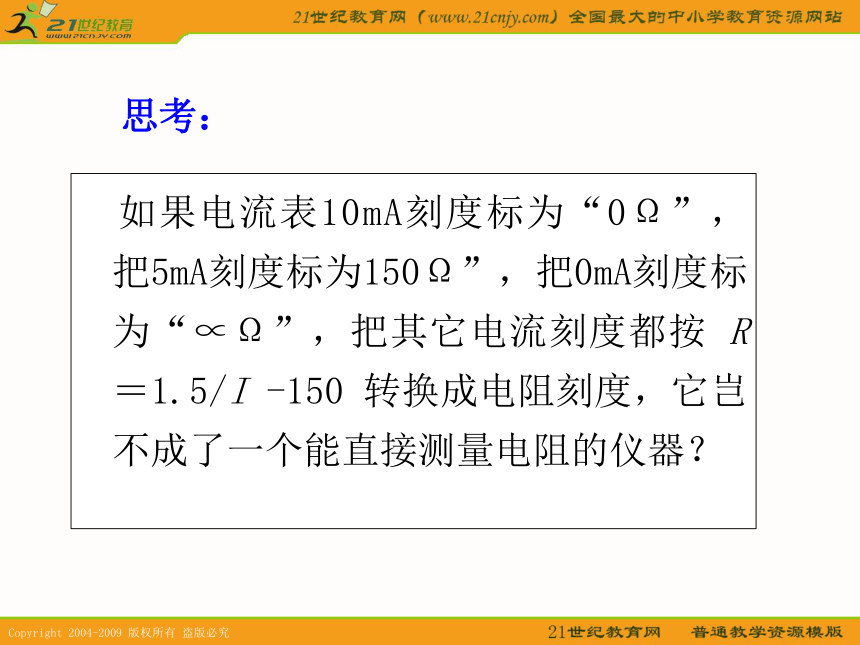

(3)如果A、B间接另一电阻R，R的值和电流表读数 I 有什么关系？ 如果电流表10mA刻度标为“0Ω”，把5mA刻度标为150Ω”，把0mA刻度标为“∝Ω”，把其它电流刻度都按 R＝1.5/I -150 转换成电阻刻度，它岂不成了一个能直接测量电阻的仪器？思考：说明：１、欧姆表使用时，表盘的刻度不均匀，最左边为无穷最右边为０２、欧姆表的电流是红电流流进，黑电流流出欧姆表一、欧姆表

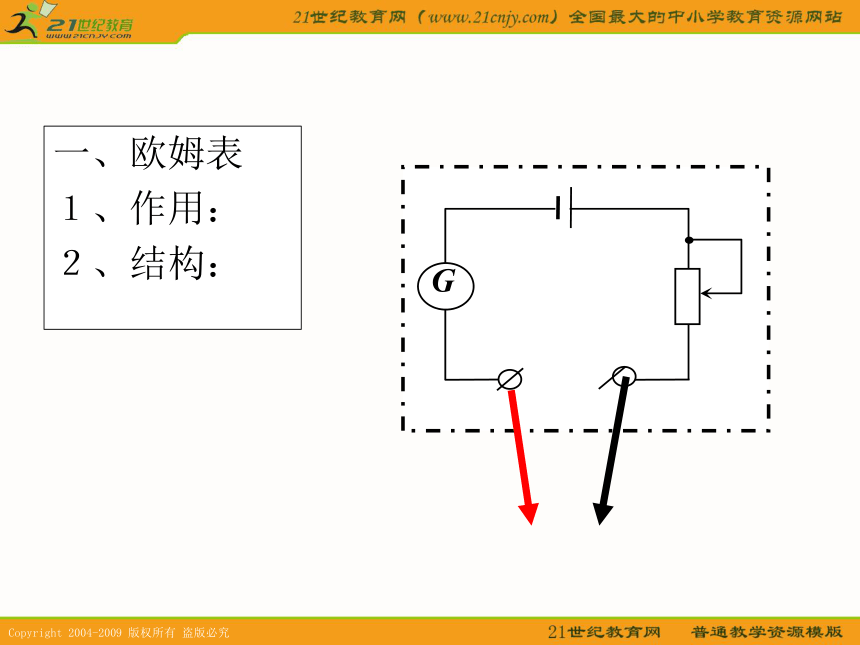

１、作用：
２、结构：A甲乙丙R1R2AAAA1

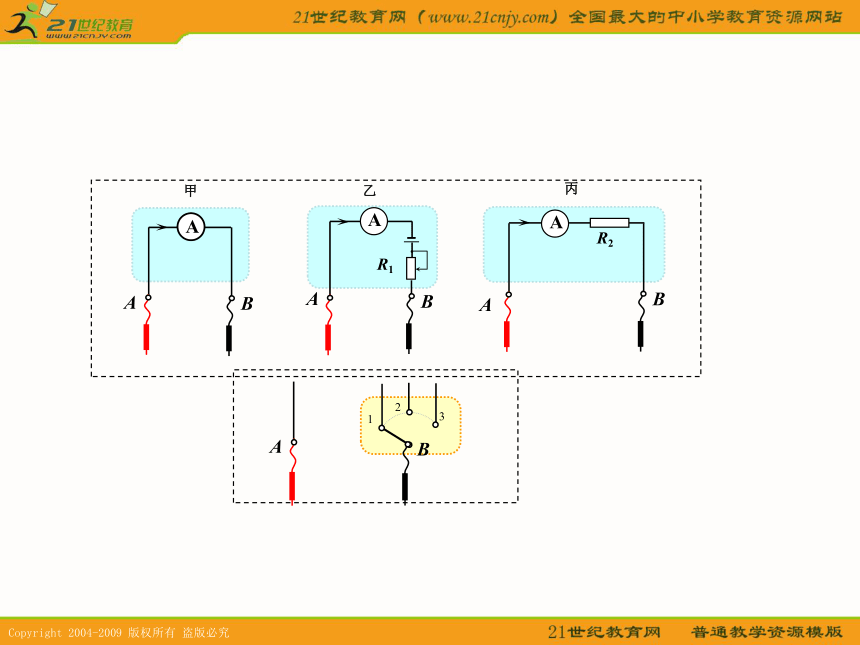

2 3 例1、上图中，甲、乙、丙分别是电流表、欧姆表和电压表的示意图。下图是一个单刀多掷开关，通过操作开关，接线柱 B 可以接通1，也可以接通2或3。现在要使 B 接通1时，能像图甲那样成为电流表，接通2时像乙那样成为电阻表，接通3时像丙那样成为电压表，这就成了一个简单的多用电表。讨论一下，这个多用电表的电路图是怎样的？请对照两个图，把它在下图基础上画出来。1
2 3 AA甲乙丙R1R2AA例2、下面是一个多量程多用电表的电路示意图，电流、电压、电阻各有两个量程。请谈一谈：开关S 调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？

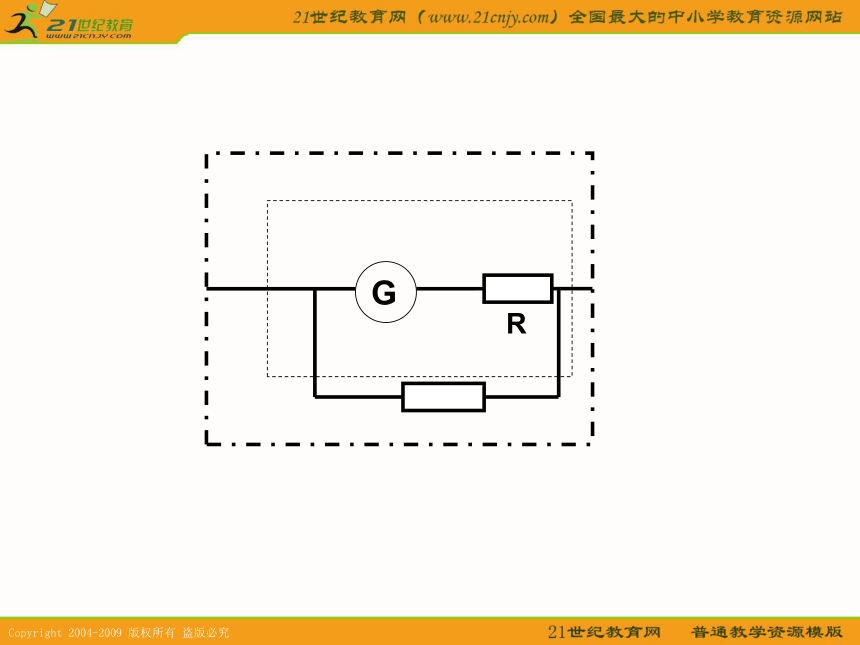

在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。6
B1
AG2
3
4
5
ASE1E2１、多用电表的使用方法２、多用电表的读数学生实验
