第八节 多用电表测试题（基础）
一、选择题
1、关于多用电表表面上的刻度线，下列说法中正确的是( )．
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度
B．电阻刻度是不均匀的
C．交流电压刻度线是均匀的
D．电阻刻度上的零刻度线与直流电流的最大刻度线相对应
2、用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )．
A．测量前必须调零，而且每测一次电阻都要重新调零
B．每次换挡后必须电阻调零
C．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量
D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起
3、关于多用电表，下列说法正确的是（ ）
①多用电表是电压表、电流表、欧姆表共用一个表头改装而成的。
②多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势。
③多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的。
④用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的。
A、①② B、③④ C、①④ D、②③
4、如图14-14-1所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的，为了查出断导线，某同学想先用多用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻R1的b端和R2的c端，并观察多用表指针的示数，在下列选项中，符合操作规程的是（ ）
直流10V挡
直流0．5A挡
直流2．5V挡
欧姆挡
5、用多用表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的（ ）
测量前必须调零，而且每测量一次电阻都要重新调零
每次换挡后必须电阻调零
待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量
两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起

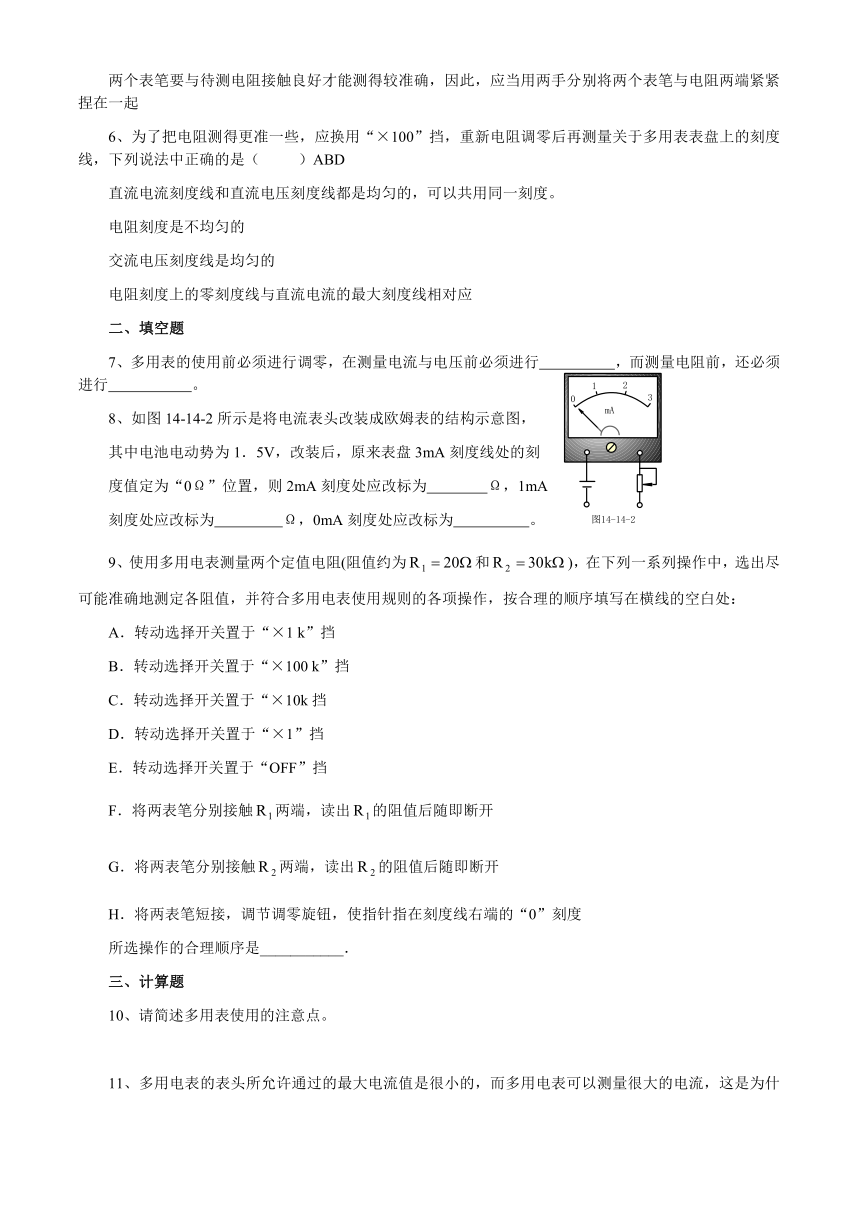

6、为了把电阻测得更准一些，应换用“×100”挡，重新电阻调零后再测量关于多用表表盘上的刻度线，下列说法中正确的是（ ）ABD
直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度。
电阻刻度是不均匀的
交流电压刻度线是均匀的
电阻刻度上的零刻度线与直流电流的最大刻度线相对应
二、填空题
7、多用表的使用前必须进行调零，在测量电流与电压前必须进行 ，而测量电阻前，还必须进行 。
8、如图14-14-2所示是将电流表头改装成欧姆表的结构示意图，
其中电池电动势为1．5V，改装后，原来表盘3mA刻度线处的刻
度值定为“0Ω”位置，则2mA刻度处应改标为 Ω，1mA
刻度处应改标为 Ω，0mA刻度处应改标为 。
9、使用多用电表测量两个定值电阻(阻值约为和)，在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：
A．转动选择开关置于“×1 k”挡
B．转动选择开关置于“×100 k”挡
C．转动选择开关置于“×10k挡
D．转动选择开关置于“×1”挡
E．转动选择开关置于“OFF”挡
F．将两表笔分别接触两端，读出的阻值后随即断开
G．将两表笔分别接触两端，读出的阻值后随即断开
H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“0”刻度
所选操作的合理顺序是___________．
三、计算题
10、请简述多用表使用的注意点。
11、多用电表的表头所允许通过的最大电流值是很小的，而多用电表可以测量很大的电流，这是为什么？
12、盒子里装有由导线和几个阻值相同的电阻组成的电路，盒外有
四个接线柱，如图14-14-3所示，已知1、2间的电阻是1、3间的1．5倍、是2、4间的3倍，而3、4间没有明显的电阻，欲使盒内电路所含电阻数最少，请画出盒内满足题设条件的所有电路图。
一、选择题
1、ABD 2、AD 3、C 4、A 5、AD 6、ABD
二、填空题
7、（机械调零，电阻调零）
8、250、1000、∞
9、DHFAHGE
三、计算题
10、(1)多用电表在使用前，应观察指针是否指电流表零刻度，若有偏差，应用螺丝刀调节多用电表中间的定位螺丝，使多用电表的指针指电流表的零刻度．
(2)测电阻时，待测电阻要跟别的元件和电源断开，不能用手接触表笔的金属杆．
(3)合理选择欧姆挡的量程，使指针尽量指在表盘中间位置附近．
(4)换用欧姆挡的另一量程时，一定要重新进行电阻调零，才能进行测量．
(5)读数时，应将表针示数乘以选择开关所指的倍数．
(6)测量完毕时，要把表笔从测试孔中拔出，选择开关应置于交流电压最高挡或OFF挡，若长期不用多用电表时，应把电池取出．
11、如图所示，这是多用电表测电流时的电路图，表头与一个电阻比表头小的多的电阻R并联在一起。测量时虽然I很大，但是R很小，由分流原理可知，绝大多数的电流通过电阻R，流过表头的电流仍很小，而表头上所标注的电流值却是干路中的电流。
12、
G
Ig
Rg
R
I
A
I
U
RA
IR
