静电场复习（1.静电力做功2.加速和偏转）

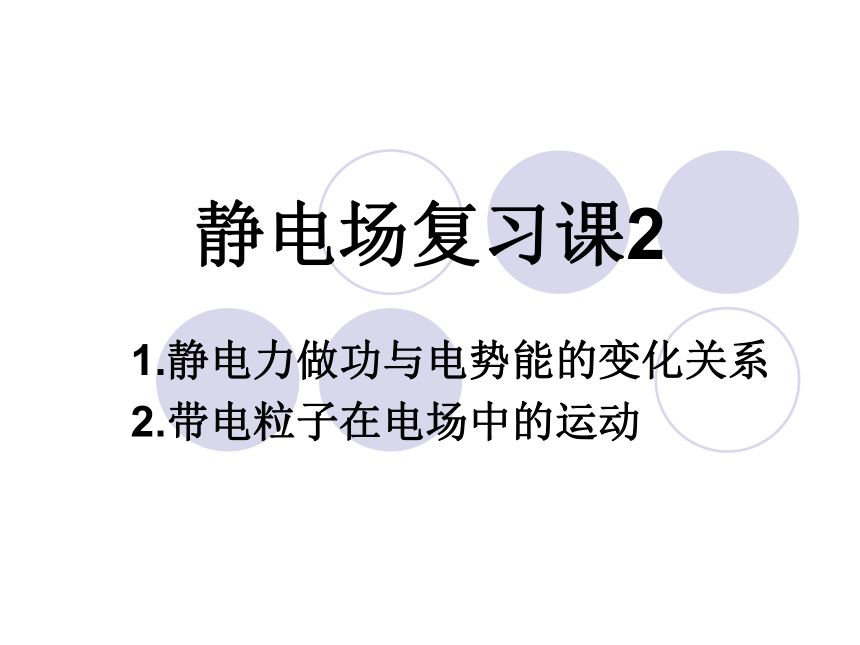

课件10张PPT。静电场复习课21.静电力做功与电势能的变化关系

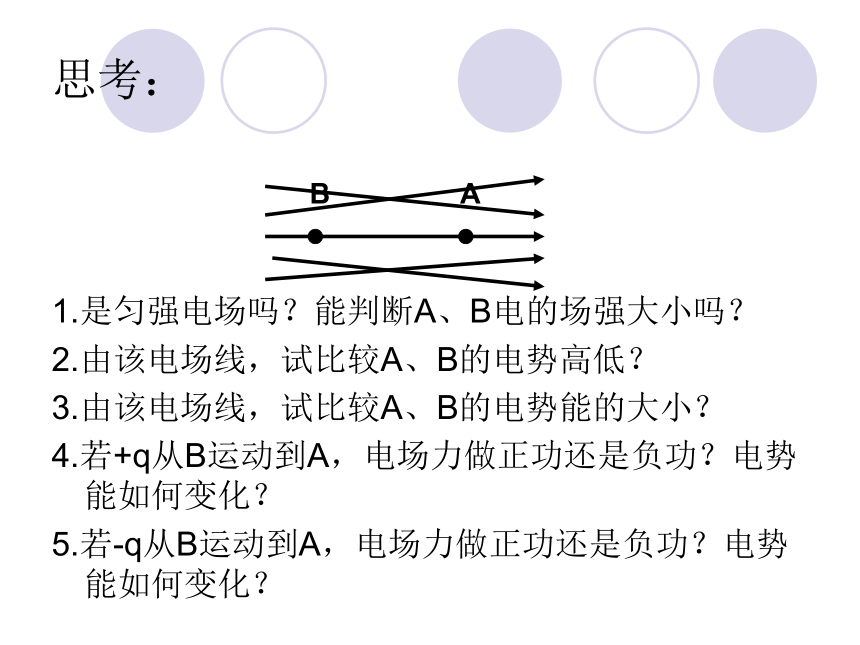

2.带电粒子在电场中的运动思考：1.是匀强电场吗？能判断A、B电的场强大小吗？
2.由该电场线，试比较A、B的电势高低？
3.由该电场线，试比较A、B的电势能的大小？
4.若+q从B运动到A，电场力做正功还是负功？电势能如何变化？

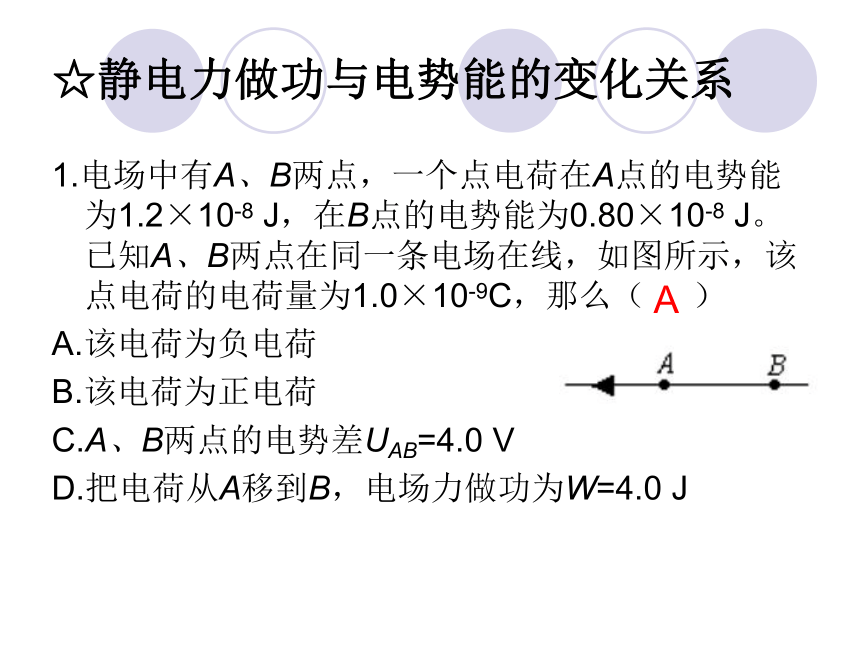

5.若-q从B运动到A，电场力做正功还是负功？电势能如何变化？AB☆静电力做功与电势能的变化关系1.电场中有A、B两点，一个点电荷在A点的电势能为1.2×10-8 J，在B点的电势能为0.80×10-8 J。已知A、B两点在同一条电场在线，如图所示，该点电荷的电荷量为1.0×10-9C，那么（ ）
A.该电荷为负电荷
B.该电荷为正电荷
C.A、B两点的电势差UAB=4.0 V

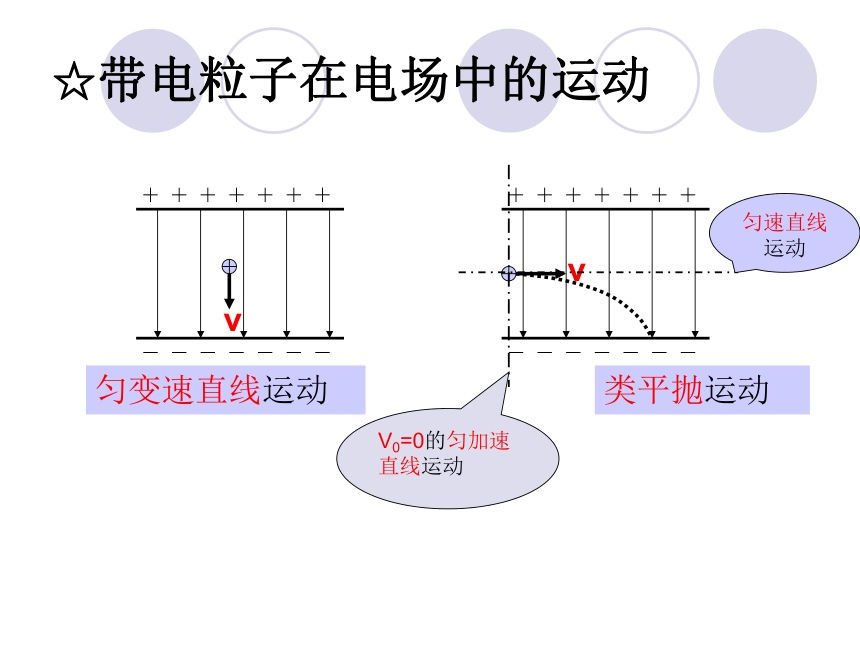

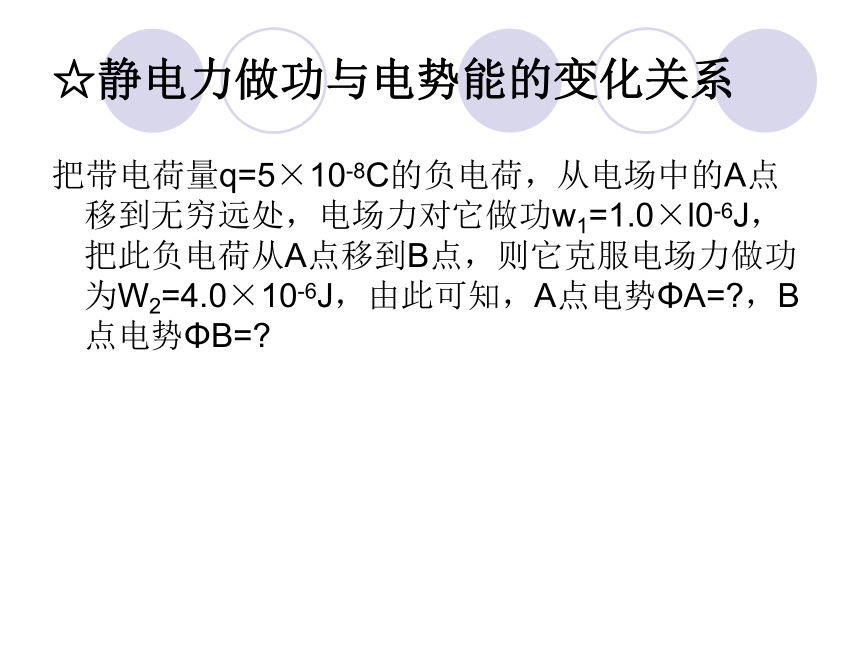

D.把电荷从A移到B，电场力做功为W=4.0 JA☆静电力做功与电势能的变化关系把带电荷量q=5×10-8C的负电荷，从电场中的A点移到无穷远处，电场力对它做功w1=1.0×l0-6J，把此负电荷从A点移到B点，则它克服电场力做功为W2=4.0×10-6J，由此可知，A点电势ΦA=?，B点电势ΦB=?☆带电粒子在电场中的运动匀变速直线运动类平抛运动V0=0的匀加速直线运动
匀速直线运动☆带电粒子在电场中的运动如图所示,有一电量为q的带电粒子从静止经电压为U0加速后,进入两板间距为d,电压为U的平行板之间,若带电粒子从两板正中央射入,且刚好穿出两板间的电场,求平行板的长度. ☆带电粒子在电场中的运动实验表明，炽热的金属丝可以发射电子．在图中，从炽热金属丝射出的电子流，经电场加速后进入偏转电场．已知加速电极间的电压是2500V，偏转电极间的电压是2.0V，偏转电极长6.0cm，相距0.2cm．电子的质量是0.91×10-30kg，电子重力不计．求：
（1）电子离开加速电场时的速度；
（2）电子离开偏转电场时的侧向速度；
（3）电子离开偏转电场时侧向移动的距离。
（4）电子离开偏转电场时的速度；☆带电粒子在电场中的运动如图，电子在电势差为U1的加速电场中从A点由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，入射方向跟极板平行，整个装置处在真空中，重力可忽略。在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是（ ）
A、U1变大，U2变大
B、U1变小，U2变大
C、U1变大，U2变小
D、U1变小，U2变小 B如图所示，水平放置的A、B两平行板相距为h，上板A带正电，现有质量为m的带电量为+q的小球在B板下方距离为H处，以初速度v0竖直向上从B板小孔进入板间电场，欲使小球刚好打到A板，A、B间的电势差UAB为多少？ ☆带电粒子在复合场中的运动小结：1.静电力做功与电势能的变化关系

2.带电粒子在电场中的运动

加速和偏转
