认识多用电表

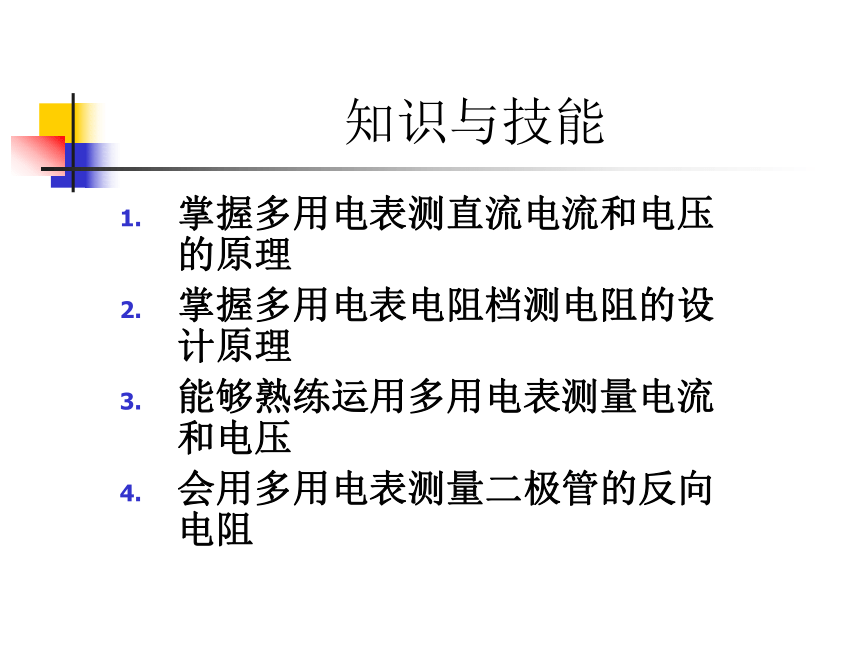

课件14张PPT。认识多用表第一课时知识与技能掌握多用电表测直流电流和电压的原理
掌握多用电表电阻档测电阻的设计原理
能够熟练运用多用电表测量电流和电压

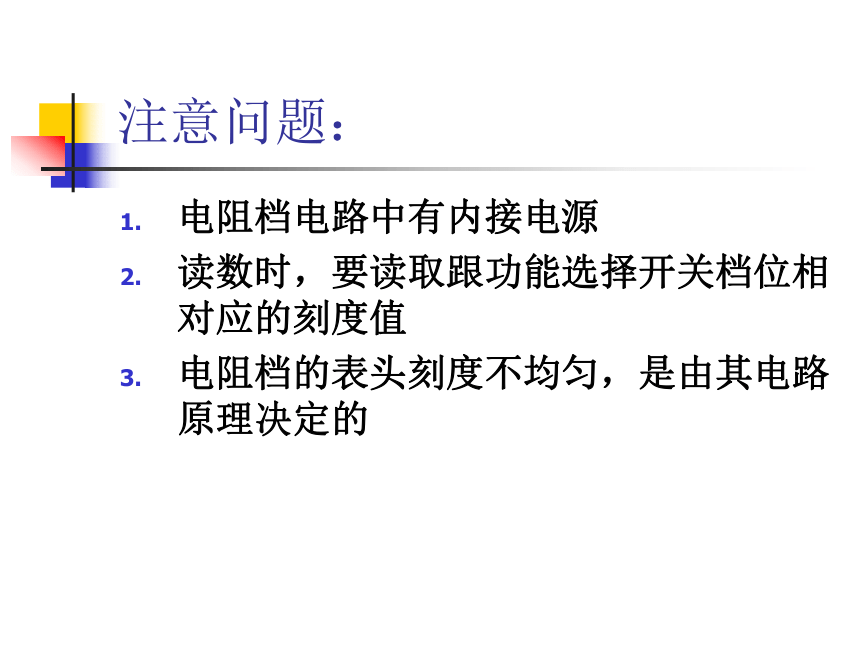

会用多用电表测量二极管的反向电阻多用电表原理电路图见书本P50注意问题：电阻档电路中有内接电源
读数时，要读取跟功能选择开关档位相对应的刻度值

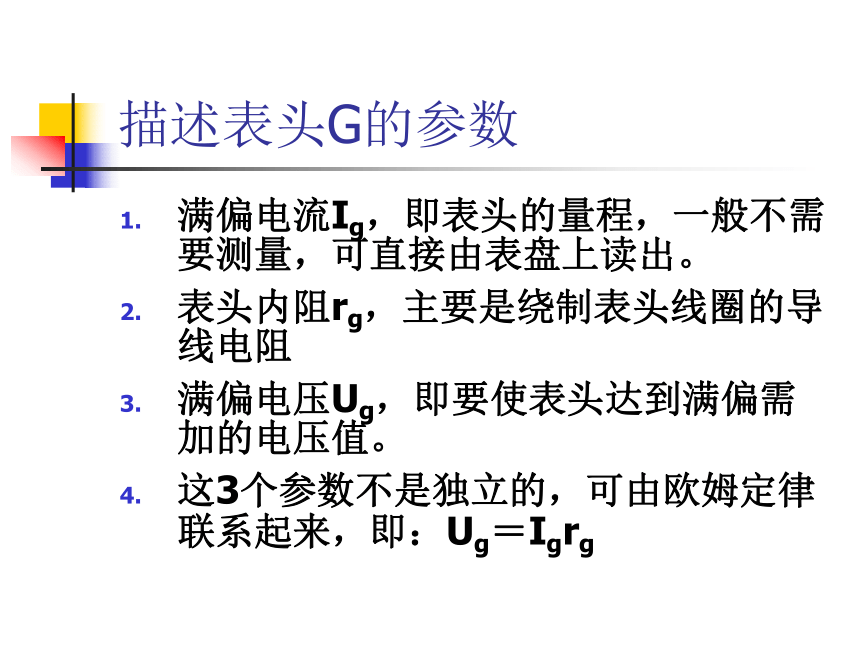

电阻档的表头刻度不均匀，是由其电路原理决定的描述表头G的参数满偏电流Ig，即表头的量程，一般不需要测量，可直接由表盘上读出。
表头内阻rg，主要是绕制表头线圈的导线电阻
满偏电压Ug，即要使表头达到满偏需加的电压值。

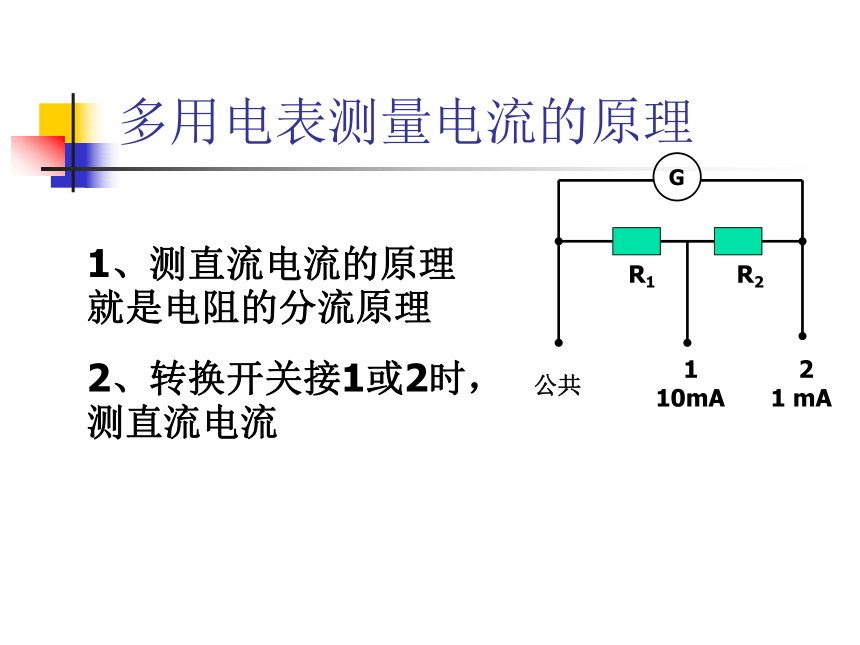

这3个参数不是独立的，可由欧姆定律联系起来，即：Ug＝Igrg多用电表测量电流的原理公共 110mA 21 mA1、测直流电流的原理就是电阻的分流原理

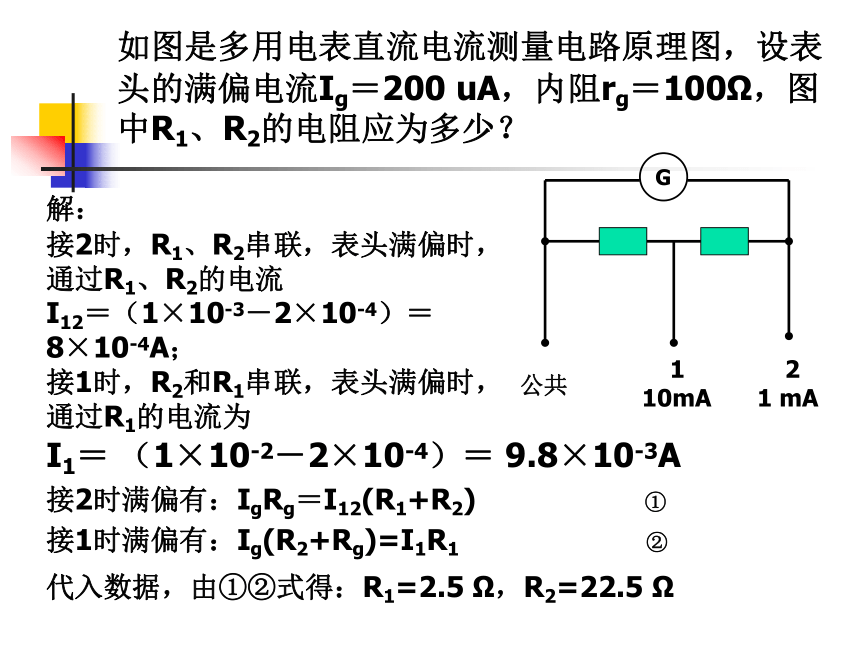

2、转换开关接1或2时，测直流电流R1R2如图是多用电表直流电流测量电路原理图，设表头的满偏电流Ig＝200 uA，内阻rg＝100Ω，图中R1、R2的电阻应为多少？公共 110mA 21 mA测量电压的工作原理测量电压的工作原理就是分压原理
转换开关到3或4，测直流电压。R1R2公共R4R350V500V讨论：分压电阻R3和R4谁大？根据串联电路的分压原理，电阻越大，分压越大，所以R3测量原理：书本P51多用电表电阻档等效电路图r’是RgR1R2的总电阻R’是R5R6的总电阻可见，RX与I有着一一对应的关系，在刻度盘上标出与I对应的Rx的值，就能从刻度盘上直接读出待测电阻Rx的阻值书本P51:思考与讨论1、当多用电表未接入电阻Rx处于断路状态，即Rx→∞时，电路没有电流，指针不偏转，故刻度盘左端为∞处。2、当多用电表表笔直接相连，即Rx＝0时，电路中电流最大，指针满偏，故电阻零刻在最右端满偏电流处。
因Rx与I是非线性关系，故电阻档刻度不均匀。欧姆表的中值电阻R中欧姆表的选档依据：最好是指针位于中央附近，即待测电阻最好接近中值电阻如图所示的多用电表欧姆档的原理示意图，其中电流表满偏电流为300 uA，内阻rg＝100Ω ，调零电阻最大值R＝50 KΩ，串联的固定电阻R0＝50Ω ，电池的电动势E＝1.5V，用它测量电阻Rx，能准确测量的阻值范围是( )300 KΩ~80 KΩ
3 KΩ~8 KΩ
300 Ω~80 Ω
300 Ω~80 ΩB一个多用电表的电池已经使用很久了，但是转动调零电阻旋钮时，仍可使指针调至零欧姆刻度，这时测量出的电阻Rx与所测的电阻的真实值R真相比较，下列说法正确的是（ ）Rx＝R真
Rx>R真
Rx无法比较B用久了的电池的电动势减少，令测量的I也减少，从而指针指示的电阻刻度值偏大
