电压

课件17张PPT。电压和电压表张家口市第十六中学 陈志杰一.电压一.电压6.完成下列单位换算：
（1）0.22kV= V
（2）3.6×105μV= V
（3）3.8×105mV= V

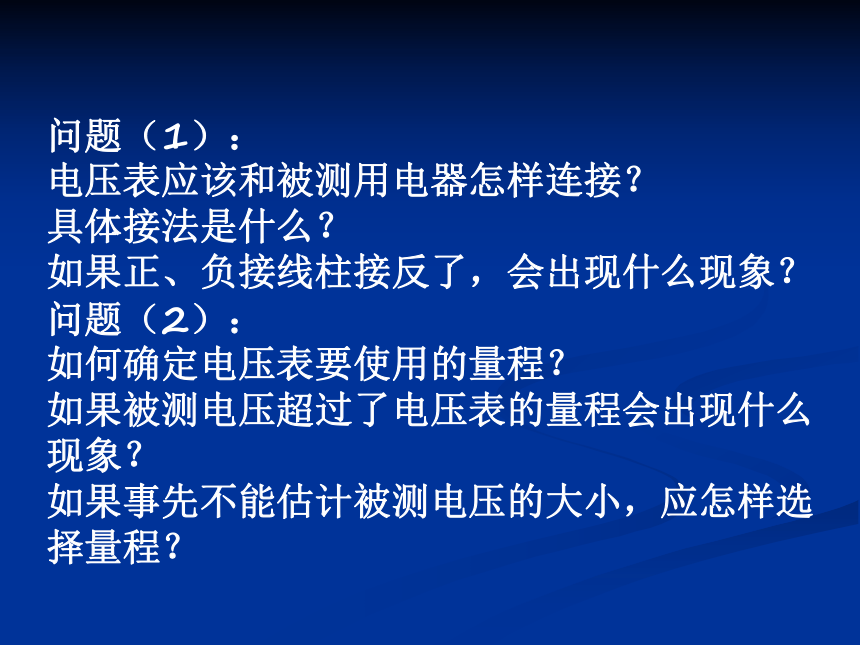

（4）110kV= μV2200.363801.1×1011二.电压表V二.电压表问题（1）：
电压表应该和被测用电器怎样连接？
具体接法是什么？
如果正、负接线柱接反了，会出现什么现象？
问题（2）：
如何确定电压表要使用的量程？
如果被测电压超过了电压表的量程会出现什么现象？
如果事先不能估计被测电压的大小，应怎样选择量程？二.电压表在测量电压时，闭合开关发现表针偏转超过了最大刻度，这是因为 ，如果表针向着没有刻度的一方偏转，这是因为 ，如果指针偏转角度很小，这是因为 。所选量程小于实际电压正负接线柱反接所选量程远大于实际电压如图是某次测电压时指针的位置。如果使用的是“+”和“3”两个接线柱，则被测电压是 V；如果使用的是“+”和“15”两个接线柱，则被测电压是 V。1.78.5有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( )。A． 5V B． 2.5V
C. 1.3V D． 11.5VC做一做测电池、电池组电压+-在图1中，能测出灯L1两端电压的正确电路图是( )。图1D在图3所示的电路中，能直接测量灯泡L1两端电压的正确电路是( )。 图3D21．将图9连成电路，要求Ll、L2串联，用电压表测灯L2的电压。将图10连成电路，要求里L1、L2并联，电压表测Ll两端电压。图4所示的电路中，闭合开关后电压表示数跟开关断开时的示数相比，将( )。
A．不变 B．增大
C．减小 D．无法确定图4
