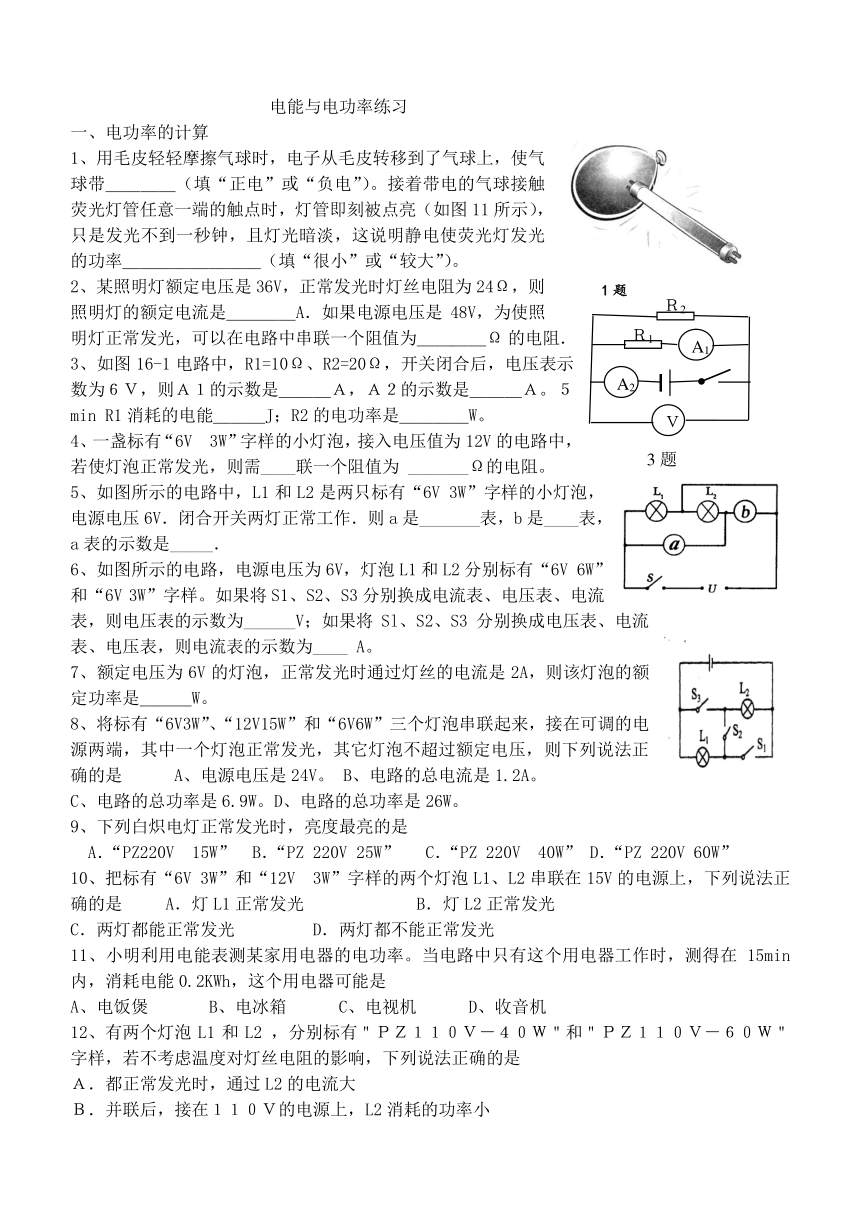

电能与电功率练习
1、 电功率的计算
1、用毛皮轻轻摩擦气球时，电子从毛皮转移到了气球上，使气球带＿＿＿＿（填“正电”或“负电”）。接着带电的气球接触荧光灯管任意一端的触点时，灯管即刻被点亮（如图11所示），只是发光不到一秒钟，且灯光暗淡，这说明静电使荧光灯发光的功率＿＿＿＿＿＿＿＿（填“很小”或“较大”）。
2、某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是＿＿＿＿A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为＿＿＿＿Ω的电阻．
3、如图16-1电路中，R1=10Ω、R2=20Ω，开关闭合后，电压表示数为６Ｖ，则Ａ１的示数是＿＿＿Ａ，Ａ２的示数是＿＿＿Ａ。５min R1消耗的电能＿＿＿J；R2的电功率是＿＿＿＿W。
4、一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需____联一个阻值为 _______Ω的电阻。
5、如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是_______表，b是____表，a表的示数是_____．
6、如图所示的电路，电源电压为6V，灯泡L1和L2分别标有“6V 6W”和“6V 3W”字样。如果将S1、S2、S3分别换成电流表、电压表、电流表，则电压表的示数为______V；如果将Sl、S2、S3分别换成电压表、电流表、电压表，则电流表的示数为____ A。
7、额定电压为6V的灯泡，正常发光时通过灯丝的电流是2A，则该灯泡的额定功率是＿＿＿W。
8、将标有“6V3W”、“12V15W”和“6V6W”三个灯泡串联起来，接在可调的电源两端，其中一个灯泡正常发光，其它灯泡不超过额定电压，则下列说法正确的是 A、电源电压是24V。 B、电路的总电流是1.2A。
C、电路的总功率是6.9W。D、电路的总功率是26W。
9、下列白炽电灯正常发光时，亮度最亮的是
A．“PZ220V 15W” B．“PZ 220V 25W” C．“PZ 220V 40W” D．“PZ 220V 60W”
10、把标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是 A．灯L1正常发光 B．灯L2正常发光
C．两灯都能正常发光 D．两灯都不能正常发光
11、小明利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.2KWh，这个用电器可能是
A、电饭煲 B、电冰箱 C、电视机 D、收音机
12、有两个灯泡L1和L2 ，分别标有＂ＰＺ１１０Ｖ－４０Ｗ＂和＂ＰＺ１１０Ｖ－６０Ｗ＂字样，若不考虑温度对灯丝电阻的影响，下列说法正确的是
Ａ．都正常发光时，通过L2的电流大
Ｂ．并联后，接在１１０Ｖ的电源上，L2消耗的功率小
Ｃ．串联后，接在２２０Ｖ的电源上，它们都能正常工作
Ｄ．串联后，接在１１０Ｖ的电源上，L1消耗的功率大
13、标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2 串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则
A．P1>P2 B．P 1=P2 C． P114、将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。当灯L1正常发光时，灯L2会 A、正常发光 B、比正常发光暗
C、比正常发光亮 D、以上三种情况均有可能
15、如图16-12所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。则下列说法中错误的是
A．电压表示数仍为9V B．R1的阻值为18Ω
C．R2的阻值为45Ω D．R2消耗的功率为6.75W
16、如图所示的电路中，电源电压保持不变，闭合开关S后
A．电压表的示数变大 B．电流表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变小
2、 电能的计算
1、某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗_______千瓦时的电能
2、太阳能风扇凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将________能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了l小时，电流做功为________焦。
3、今年5月娄底全面开通了3G手机通信业务. 你知道到底什么是3G通信吗？所谓3G，其实它的全称是3rdGeneration，中文含义就是指第三代数字通信. 第三代与前两代的主要区别在于：传输声音和数据的速度上的提升，它能够处理图像、音乐、视频流等多种媒体形式. 以下为某3G手机LGKT878的主要参数：
手机类型 主屏参数 电池规格 摄像头像素 通话时电流
3G手机 智能手机 拍照手机 3.0英寸 480×800像素 3.7伏 1300毫安时锂电池 500万像素 400mA
该手机通话5min，消耗的电能是＿＿＿ J.
4、我们知道减小能耗就是节约能源.根据所学的物理知识W=Pt，今年世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减少通电＿＿＿＿来减少电能消耗的;生活中还能通过减小用电器的＿＿＿＿＿ 来减少电能消耗

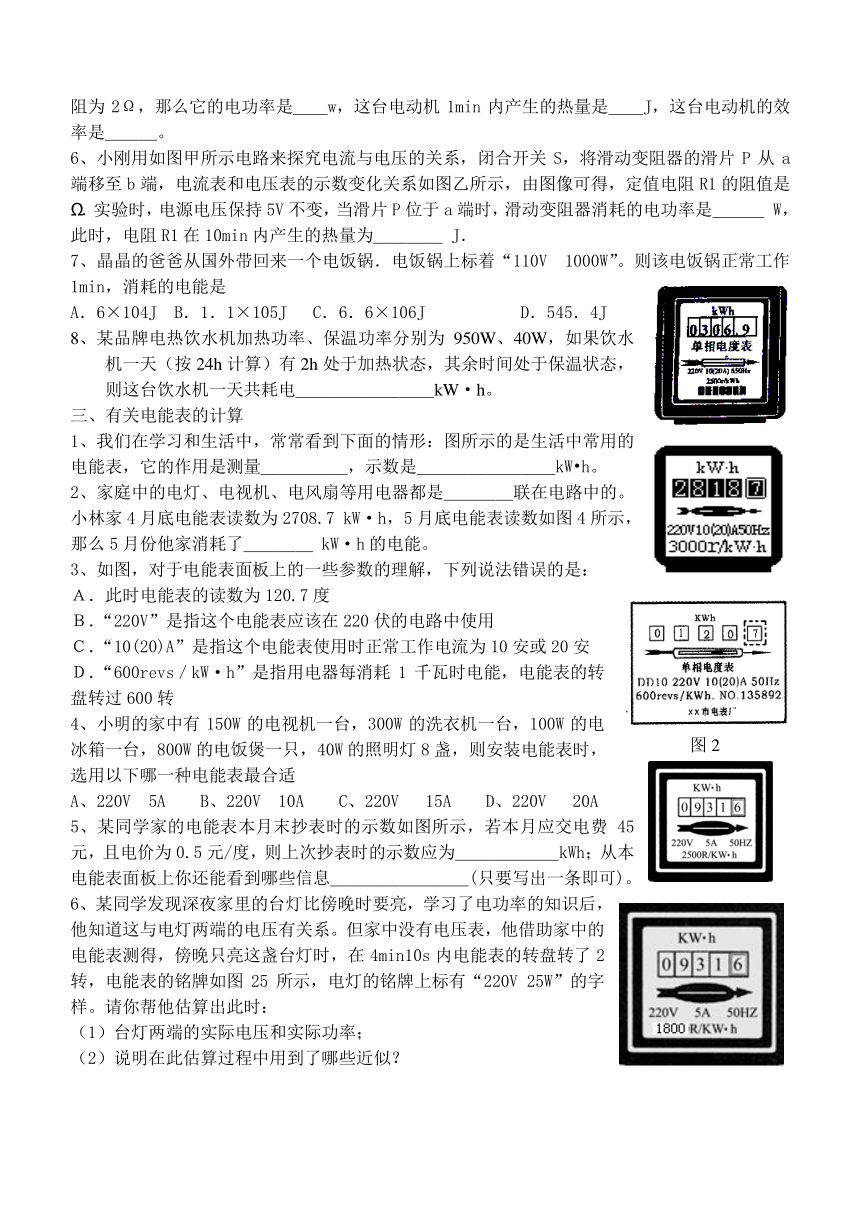

5、一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是＿＿w，这台电动机1min内产生的热量是＿＿J，这台电动机的效率是＿＿＿。
6、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是 ．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为＿＿＿＿ J．
7、晶晶的爸爸从国外带回来一个电饭锅．电饭锅上标着“110V 1000W”。则该电饭锅正常工作1min，消耗的电能是
A．6×104J B．1．1×105J C．6．6×106J D．545．4J
8、某品牌电热饮水机加热功率、保温功率分别为950W、40W，如果饮水机一天（按24h计算）有2h处于加热状态，其余时间处于保温状态，则这台饮水机一天共耗电＿＿＿＿＿＿＿＿kW·h。
三、有关电能表的计算
1、我们在学习和生活中，常常看到下面的情形：图所示的是生活中常用的电能表，它的作用是测量＿＿＿＿＿，示数是＿＿＿＿＿＿＿＿kW h。
2、家庭中的电灯、电视机、电风扇等用电器都是＿＿＿＿联在电路中的。小林家4月底电能表读数为2708.7 kW·h，5月底电能表读数如图4所示，那么5月份他家消耗了＿＿＿＿ kW·h的电能。
3、如图，对于电能表面板上的一些参数的理解，下列说法错误的是：
Ａ．此时电能表的读数为120.7度
Ｂ．“220V”是指这个电能表应该在220伏的电路中使用
Ｃ．“10(20)A”是指这个电能表使用时正常工作电流为10安或20安
Ｄ．“600revs／kW·h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转
4、小明的家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W的电饭煲一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A、220V 5A B、220V 10A C、220V 15A D、220V 20A
5、某同学家的电能表本月末抄表时的示数如图所示，若本月应交电费45元，且电价为0.5元/度，则上次抄表时的示数应为＿＿＿＿＿＿kWh；从本电能表面板上你还能看到哪些信息＿＿＿＿＿＿＿＿(只要写出一条即可)。
6、某同学发现深夜家里的台灯比傍晚时要亮，学习了电功率的知识后，他知道这与电灯两端的电压有关系。但家中没有电压表，他借助家中的电能表测得，傍晚只亮这盏台灯时，在4min10s内电能表的转盘转了2转，电能表的铭牌如图25所示，电灯的铭牌上标有“220V 25W”的字样。请你帮他估算出此时：
（1）台灯两端的实际电压和实际功率；
（2）说明在此估算过程中用到了哪些近似？

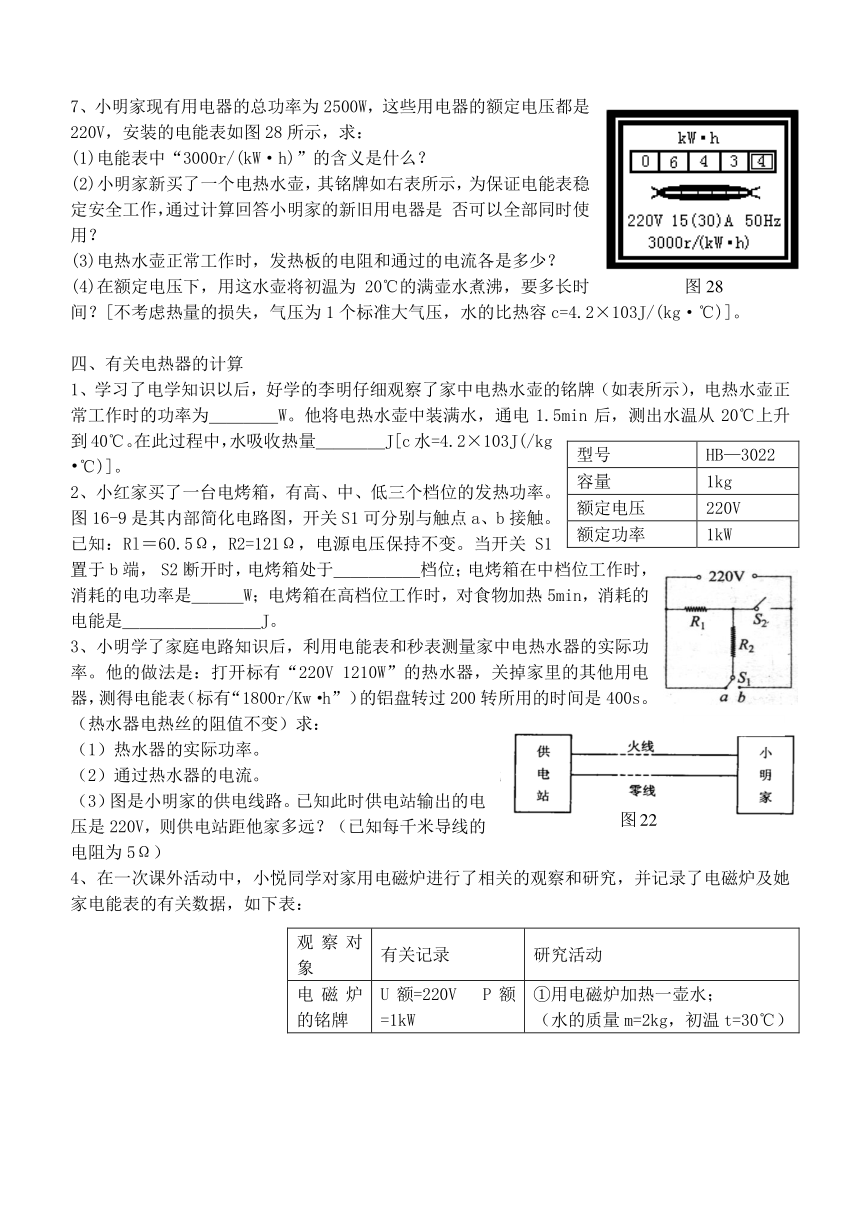

7、小明家现有用电器的总功率为2500W，这些用电器的额定电压都是220V，安装的电能表如图28所示，求：
(1)电能表中“3000r/(kW·h)”的含义是什么？
(2)小明家新买了一个电热水壶，其铭牌如右表所示，为保证电能表稳定安全工作，通过计算回答小明家的新旧用电器是 否可以全部同时使用？
(3)电热水壶正常工作时，发热板的电阻和通过的电流各是多少？
(4)在额定电压下，用这水壶将初温为20℃的满壶水煮沸，要多长时间？[不考虑热量的损失，气压为1个标准大气压，水的比热容c=4.2×103J/(kg·℃)]。
四、有关电热器的计算
型号 HB—3022
容量 1kg
额定电压 220V
额定功率 1kW
1、学习了电学知识以后，好学的李明仔细观察了家中电热水壶的铭牌（如表所示），电热水壶正常工作时的功率为＿＿＿＿W。他将电热水壶中装满水，通电1.5min后，测出水温从20℃上升到40℃。在此过程中，水吸收热量＿＿＿＿J[c水=4.2×103J(/kg ℃)]。
2、小红家买了一台电烤箱，有高、中、低三个档位的发热功率。图16-9是其内部简化电路图，开关S1可分别与触点a、b接触。已知：Rl＝60.5Ω，R2=121Ω，电源电压保持不变。当开关S1置于b端， S2断开时，电烤箱处于＿＿＿＿＿档位；电烤箱在中档位工作时，消耗的电功率是＿＿＿W；电烤箱在高档位工作时，对食物加热5min，消耗的电能是＿＿＿＿＿＿＿＿J。
3、小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/Kw·h”）的铝盘转过200转所用的时间是400s。（热水器电热丝的阻值不变）求：
（1）热水器的实际功率。
（2）通过热水器的电流。
（3）图是小明家的供电线路。已知此时供电站输出的电压是220V，则供电站距他家多远？（已知每千米导线的电阻为5Ω）
4、在一次课外活动中，小悦同学对家用电磁炉进行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如下表：
观察对象 有关记录 研究活动
电磁炉的铭牌 U额=220V P额=1kW ①用电磁炉加热一壶水；（水的质量m=2kg，初温t=30℃）②关闭家里其它用电器，只将该电磁炉接入电路烧水，观察电能表，表盘在5min内转了150r，此时用温度计测得水的温度为50℃。
电能表的铭牌 220V 10（40）A50Hz 2000r/kW·h

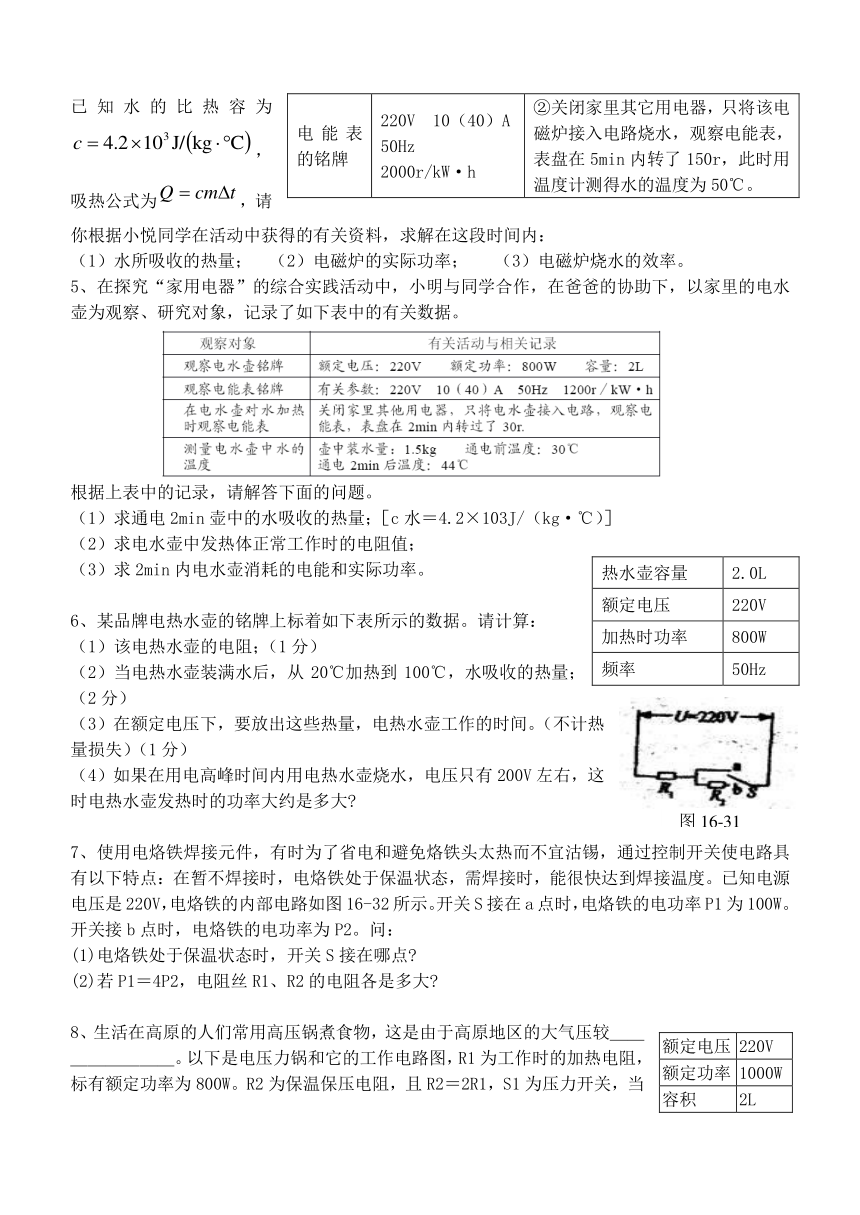

已知水的比热容为，吸热公式为，请你根据小悦同学在活动中获得的有关资料，求解在这段时间内：
（1）水所吸收的热量； （2）电磁炉的实际功率； （3）电磁炉烧水的效率。
5、在探究“家用电器”的综合实践活动中，小明与同学合作，在爸爸的协助下，以家里的电水壶为观察、研究对象，记录了如下表中的有关数据。
根据上表中的记录，请解答下面的问题。
（1）求通电2min壶中的水吸收的热量；［c水＝4.2×103J/（kg·℃）］
（2）求电水壶中发热体正常工作时的电阻值；
热水壶容量 2.0L
额定电压 220V
加热时功率 800W
频率 50Hz
（3）求2min内电水壶消耗的电能和实际功率。
6、某品牌电热水壶的铭牌上标着如下表所示的数据。请计算：
（1）该电热水壶的电阻；（1分）
（2）当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；（2分）
（3）在额定电压下，要放出这些热量，电热水壶工作的时间。（不计热量损失）（1分）
（4）如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多大
7、使用电烙铁焊接元件，有时为了省电和避免烙铁头太热而不宜沽锡，通过控制开关使电路具有以下特点：在暂不焊接时，电烙铁处于保温状态，需焊接时，能很快达到焊接温度。已知电源电压是220V，电烙铁的内部电路如图16-32所示。开关S接在a点时，电烙铁的电功率P1为100W。开关接b点时，电烙铁的电功率为P2。问：
(1)电烙铁处于保温状态时，开关S接在哪点
(2)若P1＝4P2，电阻丝R1、R2的电阻各是多大
额定电压 220V
额定功率 1000W
容积 2L
8、生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较＿＿＿＿＿＿＿＿。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：
(1)当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大
(2)正常工作时，R1阻值多大
(3)若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束。此过程中共消耗多少电能
9、冬天，王同学使用电热毯时发现电热毯有高温档和低温档，于是他设计了电热毯的模拟电路图甲和乙（电热丝相当于电热毯内部发热电阻）。
（1）图甲中有定值电阻R2（置于电热毯外部），电热丝R：，请说明要使电热毯处于低温档时，开关S1、S2应处于什么状态 并写出低温档时电热毯发热电功率的表达式。
（2）图乙中有两根电热丝R2、R3，请说 明要使电热毯处于高温档时，开关S1、S2应处于什么状态 并写出高温档时电热毯发热电功率的表达式。
（3）请指出你认为其中较好的电路，并说明理由。
五、有关小灯泡的问题
（1）、一盏标有“6V 3w”的小灯，接在6V电压下工作，通过灯丝的电流多大？灯丝的电阻多大？
（2）、把该灯直接接在9V电压下工作，实际功率是多大？要使灯泡正常发光，需串一个多大的电阻？此时在这个电阻上消耗的电功率是多少W。
（3）、通过灯的电流为0.25A时，实际功率是多大？
（4）、把该灯跟另一盏标有“6V 2w”的小灯串联后接在另一电源上，要使两灯安全使用，这个电源的电压不得高于几伏？
（5）、把这两盏灯串联后接在12V电压下工作，通过计算说明，两灯是否正常发光？
（6）、把该灯跟另一盏标有“6V 2w”的小灯串联后接在6V电压下工作，哪盏灯亮？
（7）、把该灯跟另一盏标有“6V 2w”的小灯并联后接在6V电压下工作，哪盏灯亮
（8）、把该灯跟另一盏标有“6V 2w”的小灯泡串联接入电路，电路两端允许加的最大电压多大？
（9）、把该灯跟另一盏标有“6V 2w”的小灯泡并联接入电路，干路电流最大是多少？
（10）、L1与L2是额定功率相同的两只灯泡，它们额定电压U1>U2，则下列说法中正确的是
A．并联时，L2消耗功率大 B．串联时，L2消耗功率大
C．两灯丝电阻R1（11）、有两只标有“6V 2W”和“12V 8W”字样的灯泡，如果将它们串联在电路中，使其中的一只灯泡正常发光，另一只不正常发光但烧不坏，则加在电路两端的电压为
（12）、为什么灯泡总易在开灯的瞬间损坏
（13）、断丝的灯泡再搭上。为什么比原来亮，且更容易损坏
（14）、用久了的灯泡为什么会发黑变暗
（15）、根据灯丝的长短和粗细，如何比较额定电压相同而额定功率不同的两只白炽灯泡
（16）、白炽灯泡是根据什么原理制成的
电功率的计算
答案：
1、负电，很小 2、1.5 8 3、0.6 0.9 1080 1.8
4、串 12 5、电流表 电压表 0.5 6、6 0.3
7、12 8、C 9、D 10、B 11、A 12、D 13、A
14、A 15、C 16、B
1、 电能的计算
答案
1、0.2 2、太阳能 216 3、444 4、时间 功率
5、2200 W 1.2 ×104 J 90.9% 6、10 0.4 60 7、A
8、2.78
2、 有关电能表的计算
答案
1、电能306．9 2、并 110 3、C 4、B 5、841.6 额定电压为220V（其余合理均得分）
6、
（
(2)计算时没有考虑灯丝温度对电阻的影响，近似认为灯丝电阻不变；没有考虑电路电压对电能表工作的影响。-------（答出一点给1分，共2分）
7、解：(1)表示每消耗1 kW·h的电能，电能表的转盘转3000转。
(2)电能表长时间稳定工作的最大功率 Pm=IU=15A×220V=3300W
P总=2500W+1000W=3500W＞Pm
新旧用电器不可以全部同时使用
(3)由 得
发热板的电流：
发热板的电阻：
(4)由：
得：
由：
得：
3、 有关电热器的计算
1、1000 8．4 ×10 -4 2、低， 800 ， 3．6×105
3、
解：（1）热水器消耗的电能
热水器的实际功率为
（2）热水器电热丝的电阻值为
通过热水器的电流为
（3）电路的总电阻为
输电线的电阻为
供电站到小明家的距离为
4、解：（1）(J) （2分）
（2）解法一： (h)
得：(KW) 解法二：
（1分）
（1分）
（1分）
（3）（J） （1
（2分）
5、解：（1）通电2min壶中水吸收的热量：
Q吸＝c水m水（t－t0） …………………………………………（1分）
＝4.2×103J/（kg·℃）×1.5kg×（44℃－30℃） …………（1分）
＝8.82×104J ……………………………………………………（1分）
（2）由P＝UI＝U2／R 可得 ……………………………………（1分）
电水壶发热体正常工作时的电阻值；
R＝U2／P ……………………………………………………（1分）
＝（220V）2／（800W）＝60.5Ω ……………………………（1分）
（3）电水壶2min内消耗的电能：
W＝×3.6×106J/（kW·h） …………………（1分）
＝9×104J …………………………………………………（1分）
电水壶的实际功率：
P＝＝ …………………………………………（1分）
＝7.5×102W …………………………………………（1分）
6、（1）60.5欧（1分）
（2）6.72×105 J（2分）
（3）840 S （1分）
（4）661W（650W—670W均可）（1分）
7、解：(1)S应接在b点（1分）
(2)S接在a点时，P1＝U2/R1（1分）
R1＝U2／P1＝484Ω（1分）
S接在b点时，P2＝U2／(R1＋R2)＝P1／4（1分）
R2＝1452Ω（1分）
8、低
(1)F＝pS＝1.10×105帕×400×10-4米2＝4400牛
(2)R1＝U2/P1＝(220伏)2/800瓦＝60.5欧
(3)W＝W1+W2＝P1tl+P2t2
＝800瓦×l800秒+400瓦×3600秒＝2.88×106焦
答：(1)压力是4400牛；
(2)R1阻值为60.5欧；
(3)共消耗2.88×106焦电能。
9、（1）S1闭合，S2断开。（1分）
低温档电热毯发热功率：P＝I2R2＝[U/（R1+R2）]2 R2 （1分）
（2） S1、S2均闭合 （1分）
高温档电热毯发热功率：．P＝（U2/R2）+ （U2/R3） （1分）
（3）较好的电路是乙，（1分）
因为在甲电路中，低温档时R1要发热，浪费电能。（1分）
五、有关电表示数变化
1、标有“2V，1w”字样的小灯泡和标有“20欧，1安”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是：【 】D
A．0．25 A～O．6A 1 V ～ 2 V
B．0．3A ～0．5A 1 V ～ 1．5 V
C．0．25 A～0．5A1 1.5 V ～ 2 V
D．0．25 A～0．5A 1 V ～ 2 V
六、电表保护
1、标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在(不考虑温度对电阻的影响)
A．O～8Ω B．8～16Ω
C．16～20Ω D．以上答案都不对
2、如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是 Ω。
