3.1 透镜

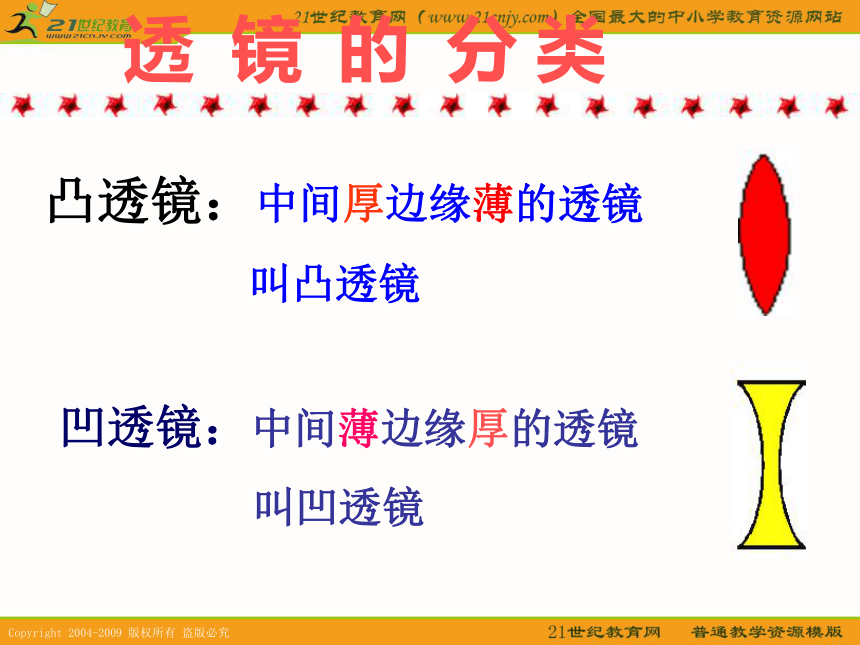

课件28张PPT。透镜课堂导航透镜的定义透镜对光线的作用透镜在日常生活中的应用透镜成象规律凸透镜：中间厚边缘薄的透镜
叫凸透镜凹透镜：中间薄边缘厚的透镜

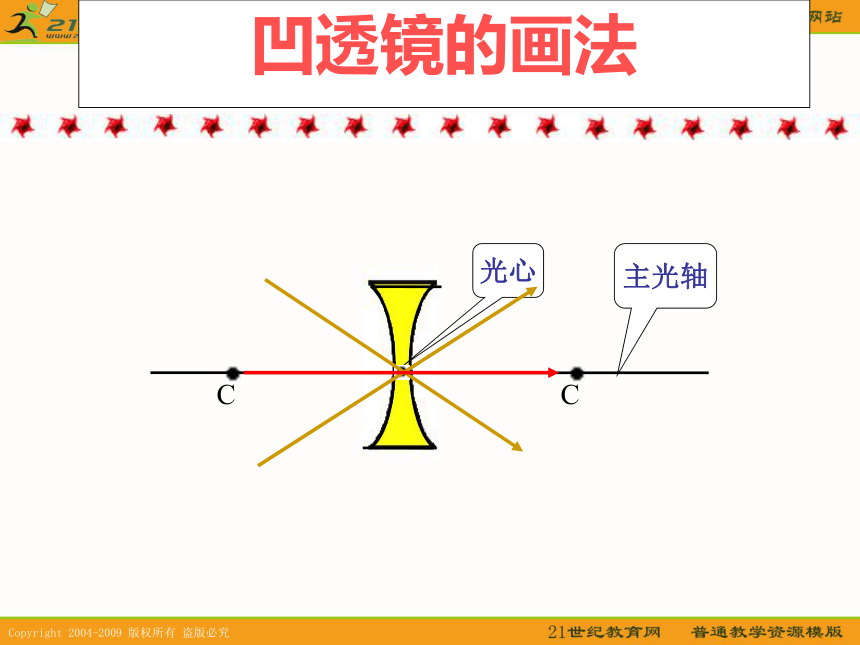

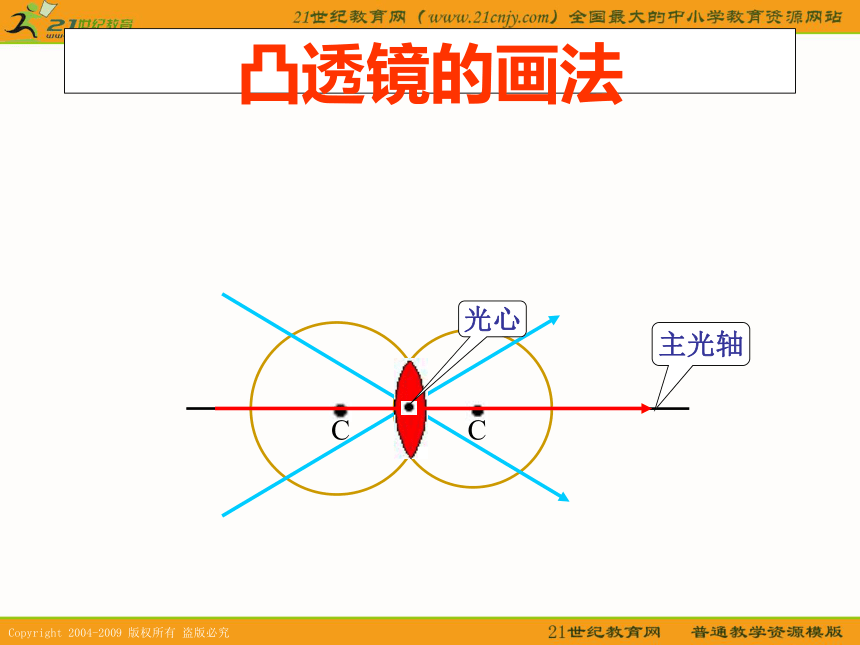

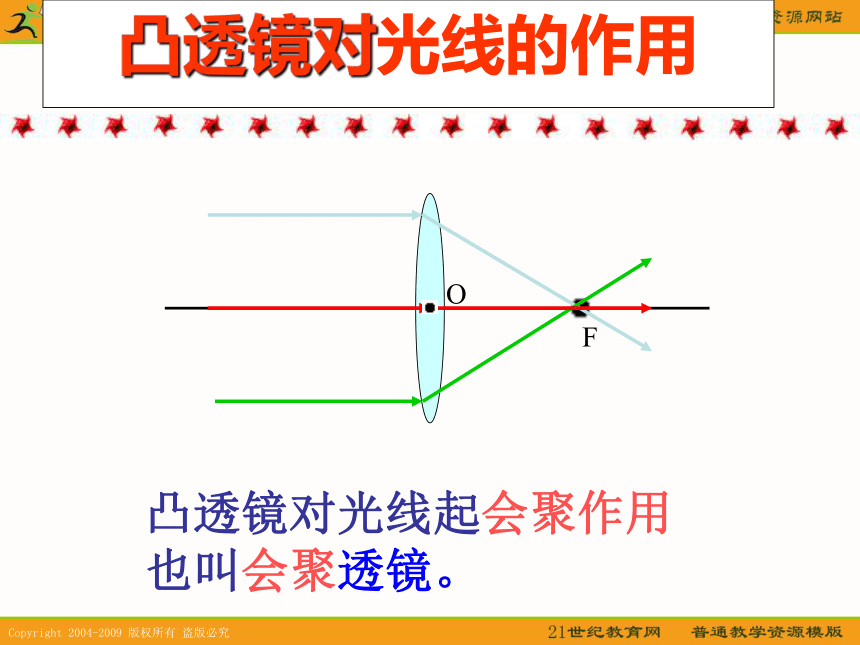

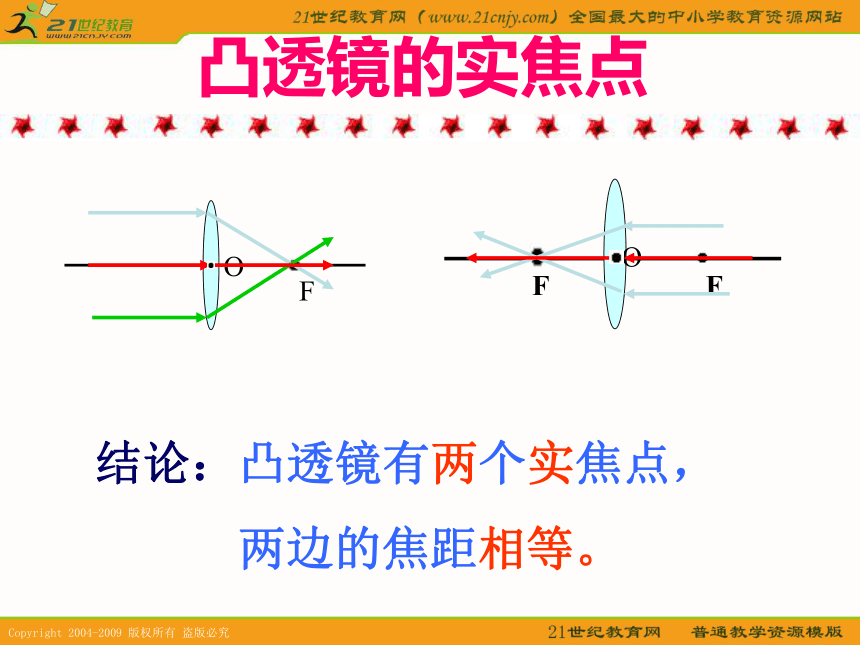

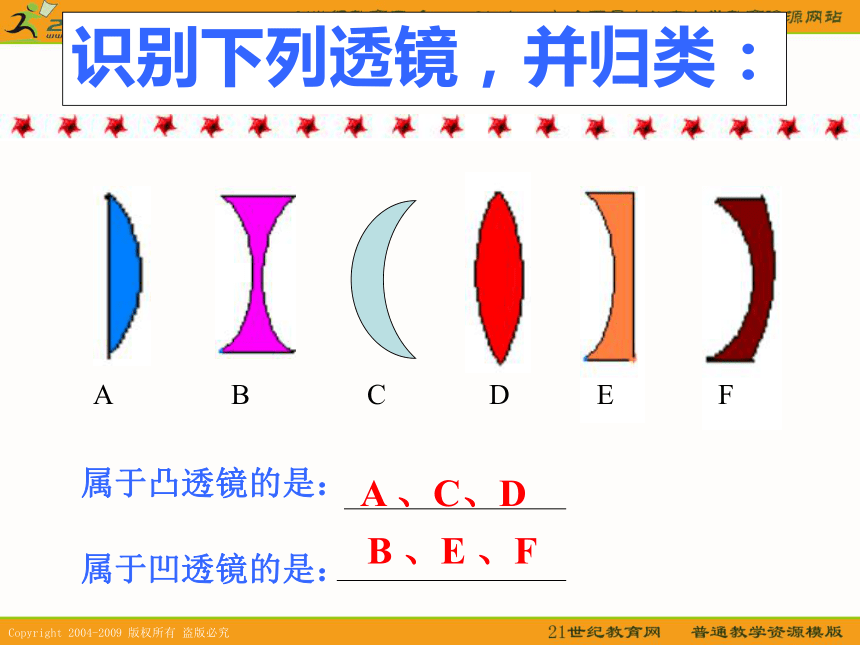

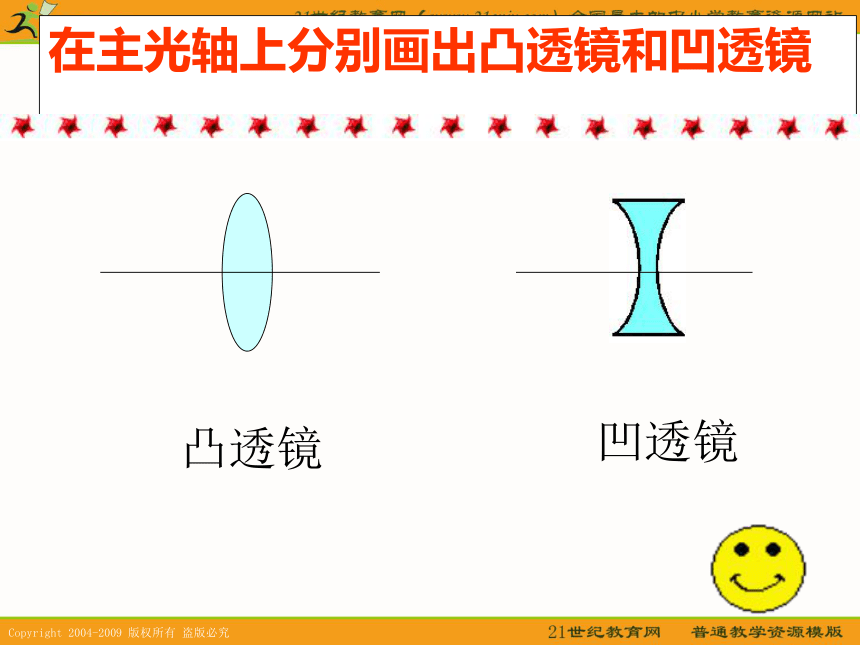

叫凹透镜透 镜 的 分 类 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的画法 C C主光轴光心凹透镜的画法 C C主光轴光心凸透镜凹透镜在主光轴上分别画出凸透镜和凹透镜凸透镜对光线的作用凸透镜对光线起会聚作用也叫会聚透镜。OFOF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点 结论：从凸透镜焦点处发出的光线
经凸透镜折射后平行于主光轴射出。OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?F FFF完成下列光路图FFFF凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。完成下列光路图F在下列虚线处填上适当的透镜F三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜
2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜凸透镜在日常生活中的应用放大镜上的凸透镜
显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用 透镜在日常生活中的应用电子彩色复印机上的透镜 透镜在日常生活中的应用眼镜片上的透镜
透镜在日常生活中的应用望远镜上的透镜 凸透镜在日常生活中的应用电子（视频）照相机的透镜 凸透镜在日常生活中的应用台式电子彩色摄影机上的透镜 凸透镜在日常生活中的应用公元前2世纪，古人用冰凸透镜向日取火 透镜在日常生活中的应用
